Specificații Tehnice

Informații despre Produs

Proprietate	Valoare
Protecție împotriva incendiilor	EI30 - EI90
Instalare	Ușoară, fără umplere
Poziționare	Pe partea superioară a tavanului
Separare	Etanșă la fum
Ø Deschidere de instalare	100 mm
Grosimea tavanului	150 - 300 mm
Intrări de cablu	Populație maximă (diametru interior 40 mm)
Aprobare	DIBt Z-19.53-2189
Conducte PVC	Până la M50
Ambalare	Interior/expediere: 1/1

Sisteme de Etanșare pentru penetrarea tavanului

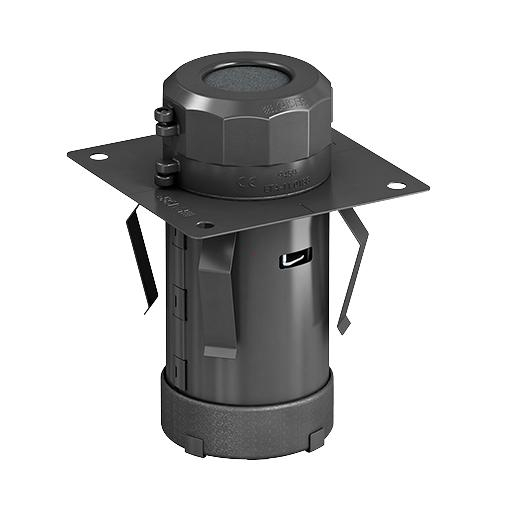

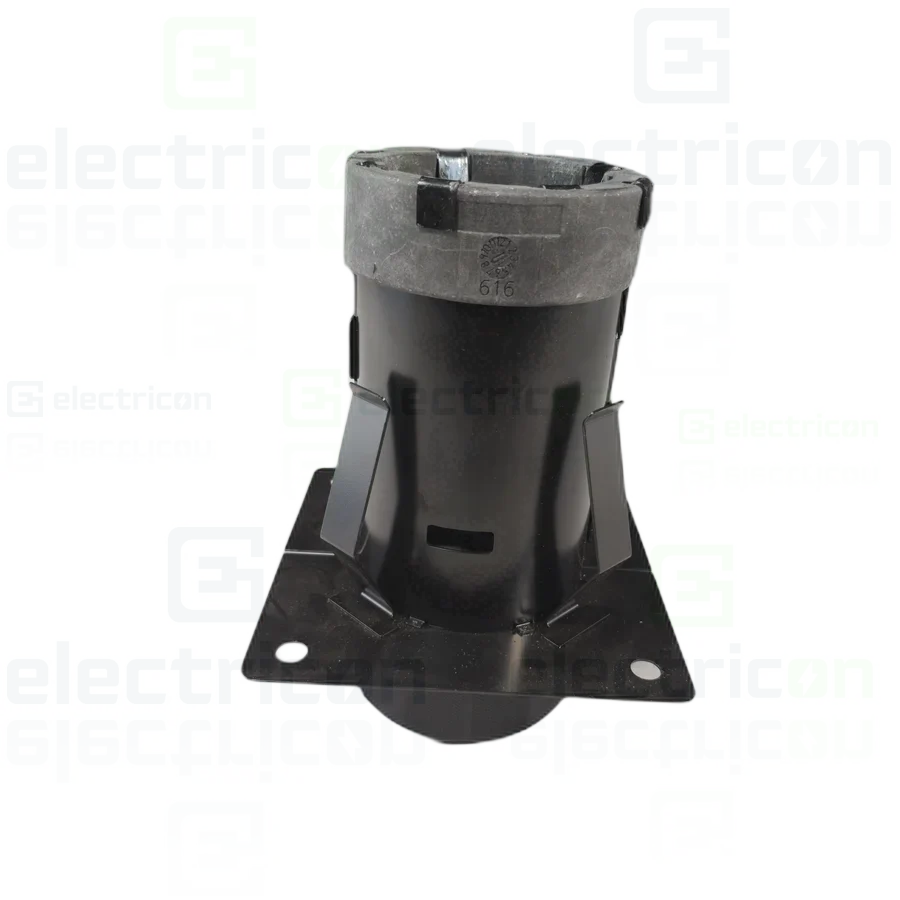

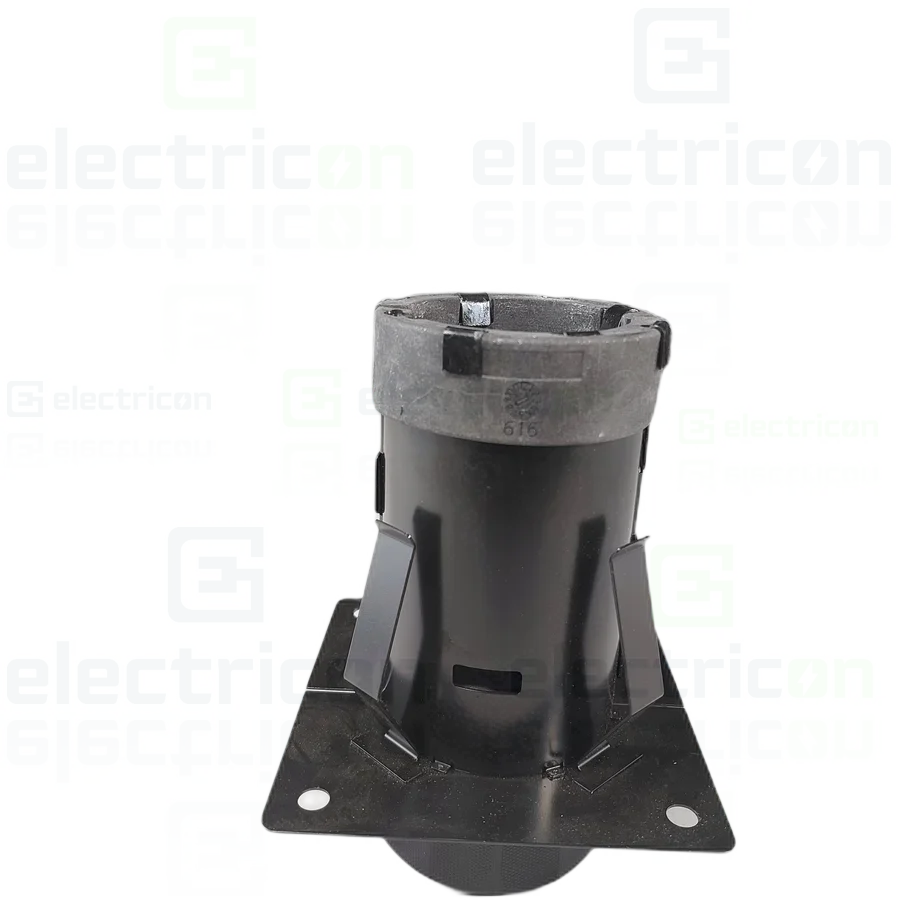

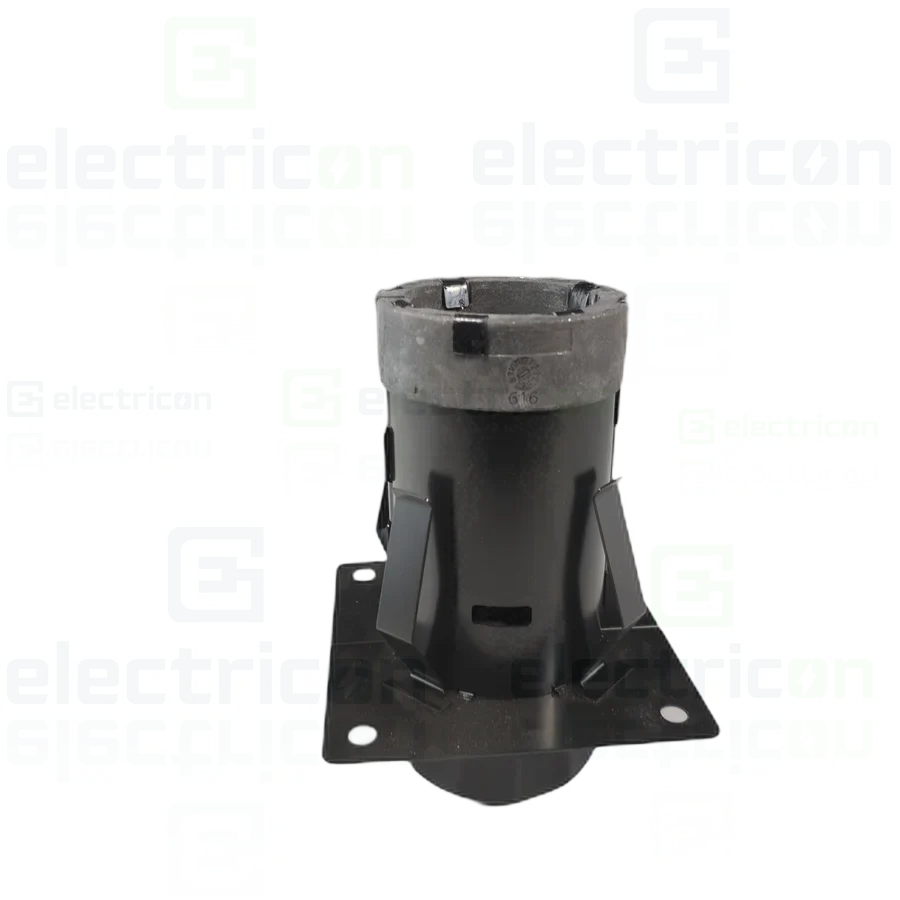

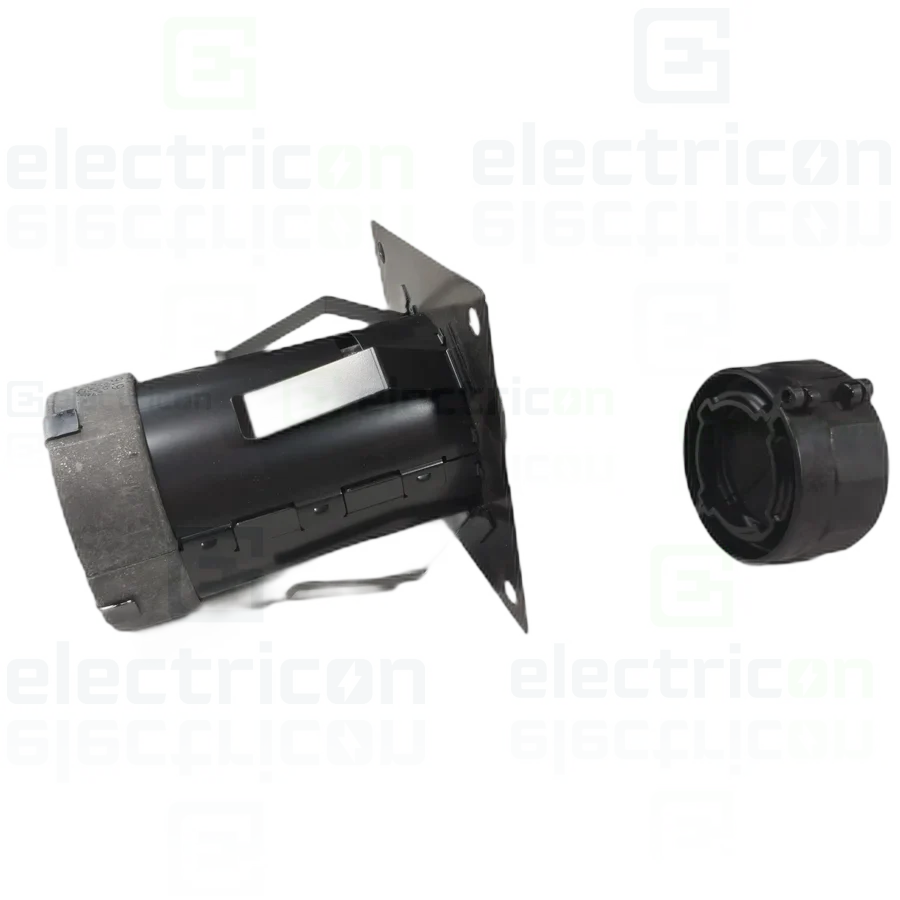

Sistemele de etanșare la penetrarea tavanului KAISER DS 90 / 120 mm și DS 90 / 74 mm asigură menținerea tavanului în clasa de rezistență la foc EI30 - EI90. Pentru a preveni eficient răspândirea focului și a gazelor de ardere prin pătrunderea cablurilor și conductelor de instalații electrice prin tavane din beton sau din beton celular, etanșarea lor la foc trebuie să aibă aceeași clasă de rezistență la foc ca și tavanul. Sistemul de etanșare pentru penetrarea tavanului DS 90 realizează acest lucru ușor, rapid și fiabil.



La ce se folosește produsul?

Utilizat în tavanele din beton EI30 - EI90.	Utilizare în tavanele din beton cecular EI30-EI90.	Populație mixtă de cabluri și conducte până la populație maximă. De asemenea, pot fi aranjate ca grupuri cu o distanta de 205 mm (DS 90 / 120 mm) sau 125 mm (DS 90 / 74 mm).	Populație mixtă de cabluri și conducte până la populație maximă.
Popularea mixtă de cabluri și conducte învelite.	Poate fi folosit și ca sigilare de rezervă.	Populație maximă de cabluri învelite Ø 29 mm si conducte pana la M63.	Populatie maxima cu cabluri invelite Ø 15 mm si conducte pana la M40.

Instalarea produsului

Instalarea este identică pentru sistemele de etanșare prin penetrare în tavan DS 90 / 120 și DS 90 / 74 mm, cu excepția diferențelor de dimensiuni.


Se face o gaură de carotare de 150mm sau de 100mm.	Se introduce manșonul de instalare din partea superioară a tavanului.	Se trec cablurile/conductele învelite prin manșonul de instalare.	Așezați cilindrul de etanșare sau conductele și introduceți în manșonul de instalare.
Aliniați șuruburile plăcilor cilindrului de etanșare cu marcajele și strângeți.	Așezați cilindrul de etanșare în jurul cablurilor sau conductelor și apoi fixați-l cu cilindrul de etanșare.	Sistemele de etanșare la penetrarea tavanului pot fi, de asemenea, aranjate ca un grup cu o distanță de 205 mm sau 125 mm.	Sistemele de etanșare la penetrarea tavanului în tavane din beton sau beton celular cu grosimea tavanului de 150 – 300 mm au fost aprobate pentru utilizare.



Reinstalarea a cablurilor și a conductelor individuale



Slăbiți elementul de etanșare rotindu-l un sfert de tură și deschideți-l.

Deschideți elementul de etanșare și scoateți-l.

Introduceți noile cabluri și conducte.

Întoarceți elementul de etanșare, blocați și fixați aplicând un sfert de tură spre dreapta.

Tabelul de diametre maxime al cablurilor NYM

Tabelul prezintă exemple de cabluri care pot fi utilizate pe baza diametrului maxim admis. Factorul principal este diametrul standard minim declarat conform. la DIN VDE 0250-204.
