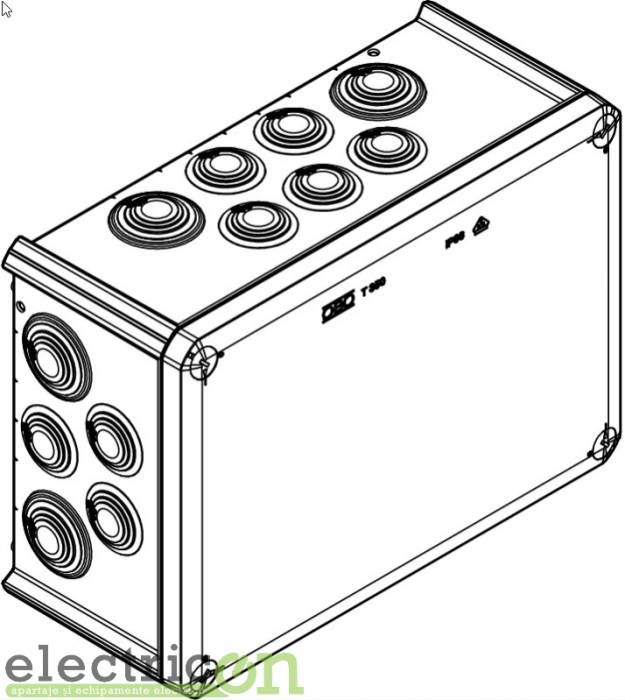

Doza de derivatie pentru conectarea cablurilor si conductorilor in interior si a zonelor exterioare protejate. Forma dreptunghiulara cu etansari pe laterale si decupari pentru intrari prestantate in partea de jos. Potrivita pentru montarea pe perete / tavan si montarea pe placi de montaj. Cu optiunea de fixare si asamblare interna prin coltare. Capac cu deschidere rapida, sigilabil. Fabricate din materiale fara halogeni.
Conform normelor DIN EN 60670. Rezistente la foc conform DIN EN 60695-2-11, temperatura de testare 650°C. Rezistenta la impact IK05 conform DIN EN 50102.


Date tehnice

Înşiruibil	da
Număr de introduceri	24
Tip de intrare	Cablu
Tip de introducere	Garnitură de etanşare
Tip de trecere prin carcasă	Membrană gradată separabilă
Variantă	Standard
Tensiunea de izolație măsurată Vi	500 V
la echipare	fără
Capac	opac
Fixarea capacului	înşurubat
Introduceri	16 x M32 + 8 x M40
Introducere prin partea inferioară	da
Execuţie verificată în caz de explozie	nu
ignifug	conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C
Formă	dreptunghiular
Menţinere în funcţiune (ETIM)	fără
Pentru zona Ex	fără
pentru zone Ex cu gaz	fără

pentru zone Ex cu praf	fără
Ranforsat cu fibră de sticlă	da
Fără halogeni	da
Cu ecranare	nu
Cu capac	cu patru coliere de strângere cu desfacere rapidă pentru capac
Cu capac	da
Tip de montaj	Montaj pe perete/tavan
Tip de montaj	Montaj pe perete/tavan
Secţiune nominală	35 mm²
Tensiune nominală	500 V
Grad de protecţie	IP66
Tip de protecţie	IP66
Grad de protecție IK	IK05
Sigilabil	da
Interval de temperatură	-5 - 60 °C
Capac transparent	nu
Abreviere material	Polipropilenă, ranforsată cu fibră de sticlă
Rezistenţă la intemperii	nu

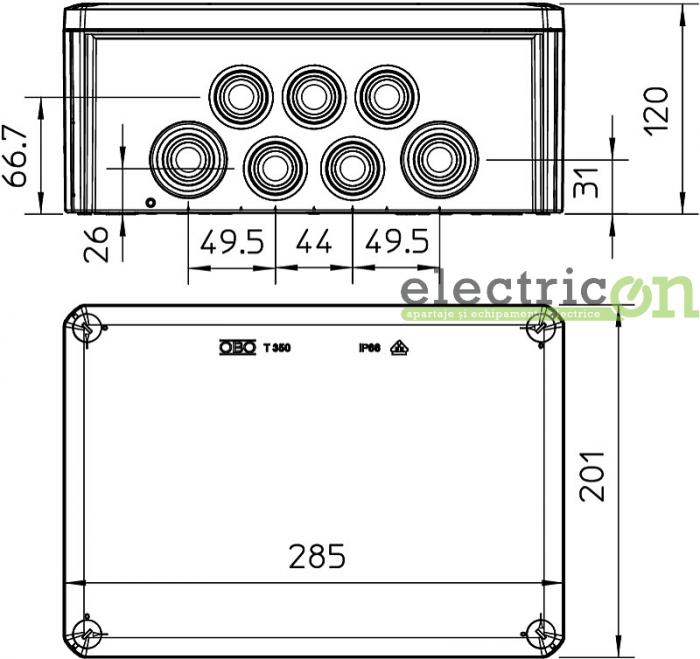

Dimensiuni

Lungime	285 mm
Lăţimea	201 mm

Înălţime	120 mm
Dimensiuni interioare nete	267x182x110 mm
