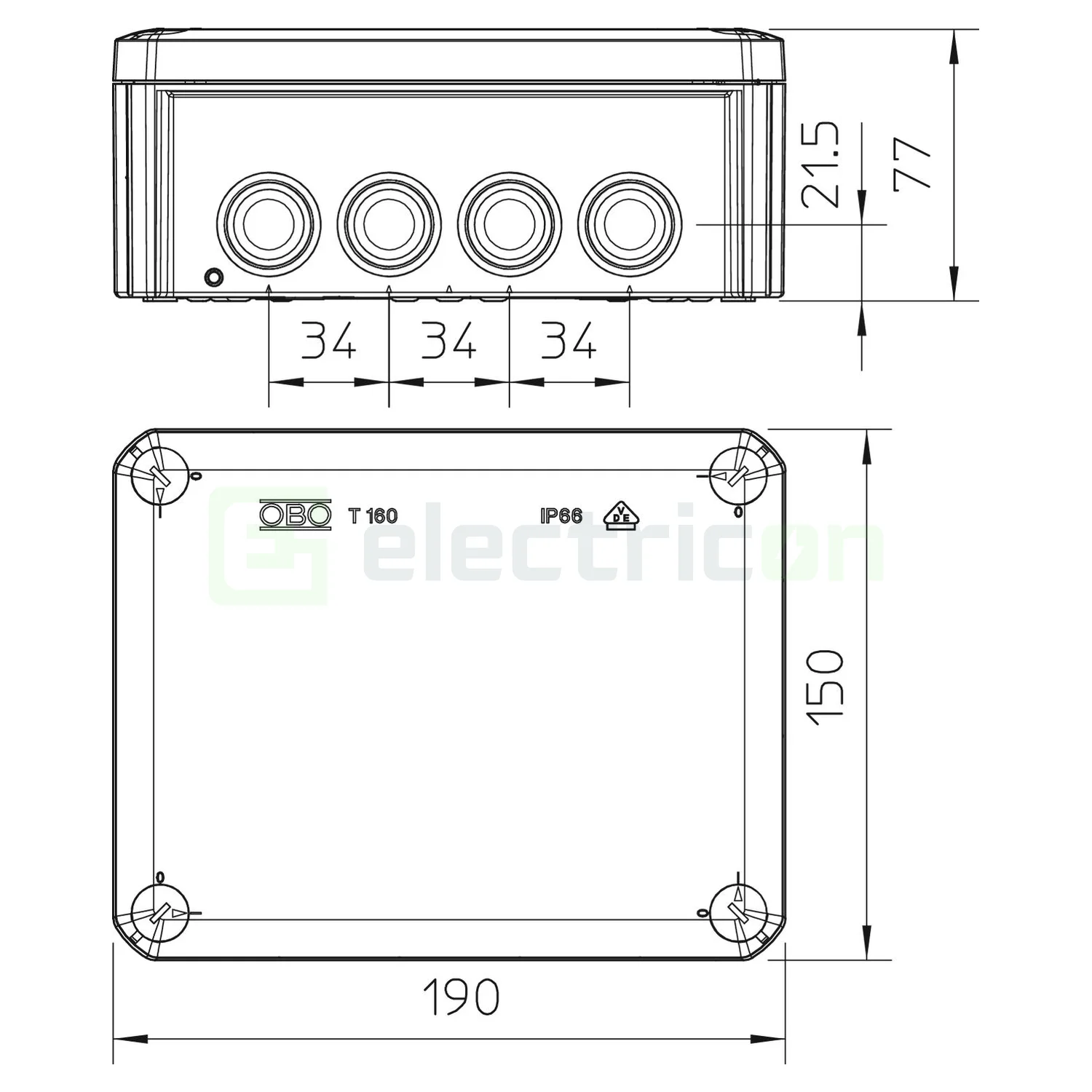

Doza de derivatie, IP66, T160 F, 190x150x77

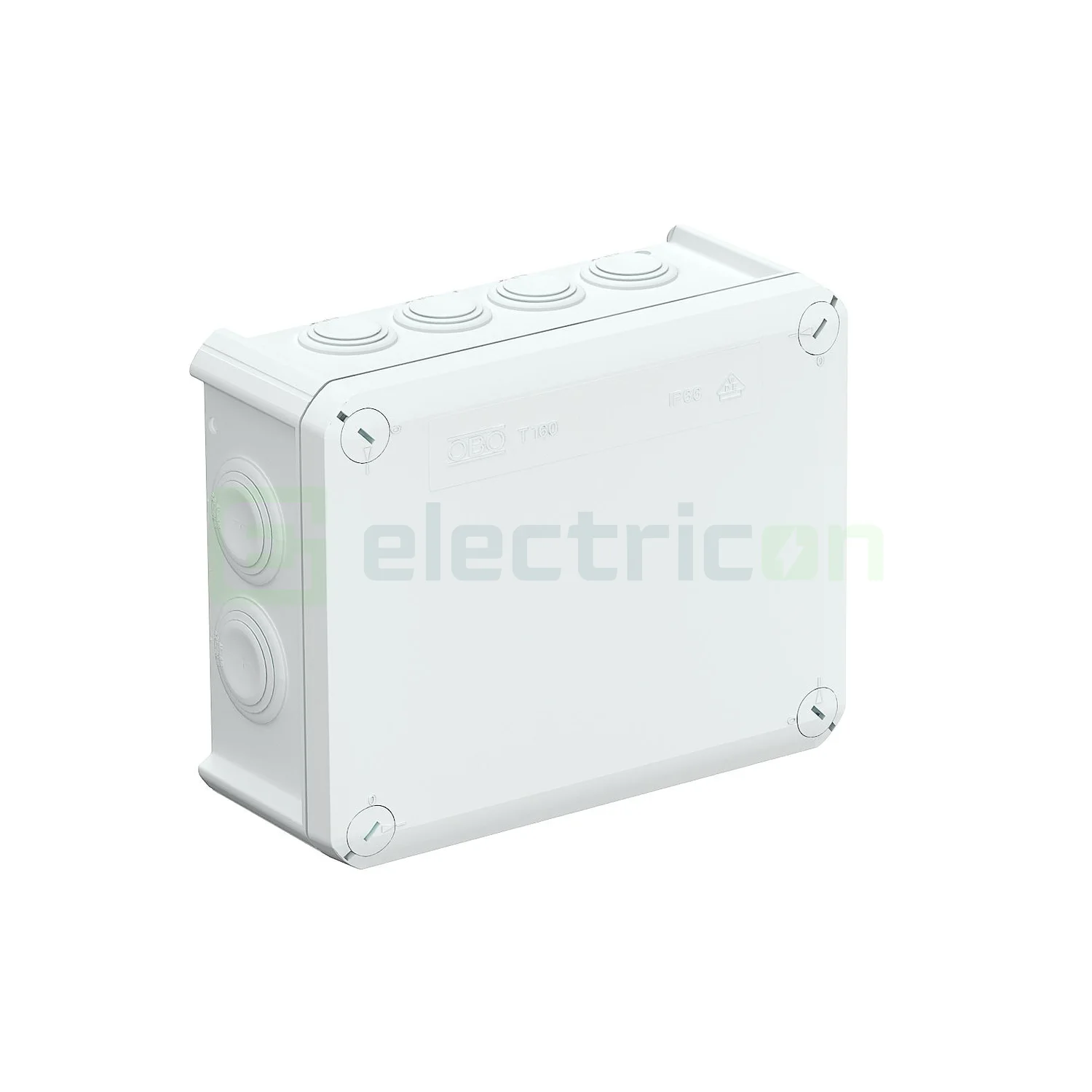

Doză de derivaţie pentru conectarea cablurilor și conductorilor în interior și a zonelor exterioare protejate. Formă dreptunghiulară cu etanșări pe laterale și decupări pentru intrări preștantate în partea de jos. Potrivită pentru montarea pe perete / tavan și montarea pe plăci de montaj. Cu opțiunea de fixare și asamblare internă prin coltare. Capac cu deschidere rapidă, sigilabil.
Conform normelor DIN EN 60670. Rezistente la foc conform DIN EN 60695-2-11, temperatura de testare 960°C. Rezistență la impact IK05 conform DIN EN 50102.

Date tehnice

Înşiruibil	da
Număr de introduceri	12
Tip de intrare	Cablu
Tip de introducere	Garnitură de etanşare
Tip de trecere prin carcasă	Membrană gradată separabilă
Variantă	960 °C ignifug
Tensiunea de izolație măsurată Vi	500 V
la echipare	fără
Capac	opac
Fixarea capacului	înşurubat
Introduceri	7 x M25 + 5 x M32
Introducere prin partea inferioară	da
Execuţie verificată în caz de explozie	nu
ignifug	conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 960 °C
Formă	dreptunghiular
Menţinere în funcţiune (ETIM)	fără
Pentru zona Ex	fără
pentru zone Ex cu gaz	fără

pentru zone Ex cu praf	fără
Ranforsat cu fibră de sticlă	da
Cu ecranare	nu
Cu capac	cu patru coliere de strângere cu desfacere rapidă pentru capac
Cu capac	da
Tip de montaj	Montaj pe perete/tavan
Tip de montaj	Montaj pe perete/tavan
Secţiune nominală	16 mm²
Tensiune nominală	500 V
Grad de protecţie	IP66
Tip de protecţie	IP66
Grad de protecție IK	IK05
Sigilabil	da
Interval de temperatură	-5 - 60 °C
Capac transparent	nu
Abreviere material	Polipropilenă, ranforsată cu fibră de sticlă
Rezistenţă la intemperii	nu
