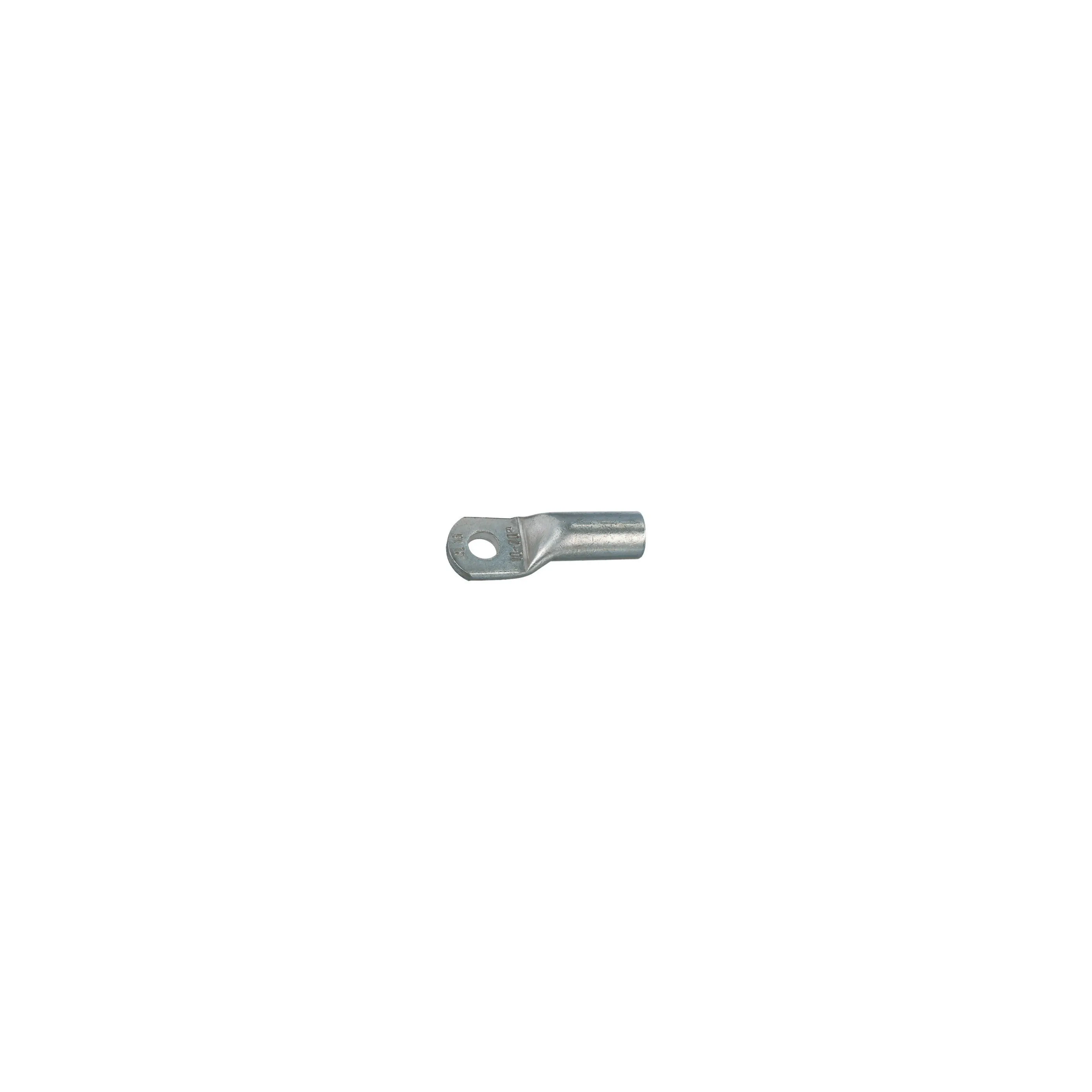

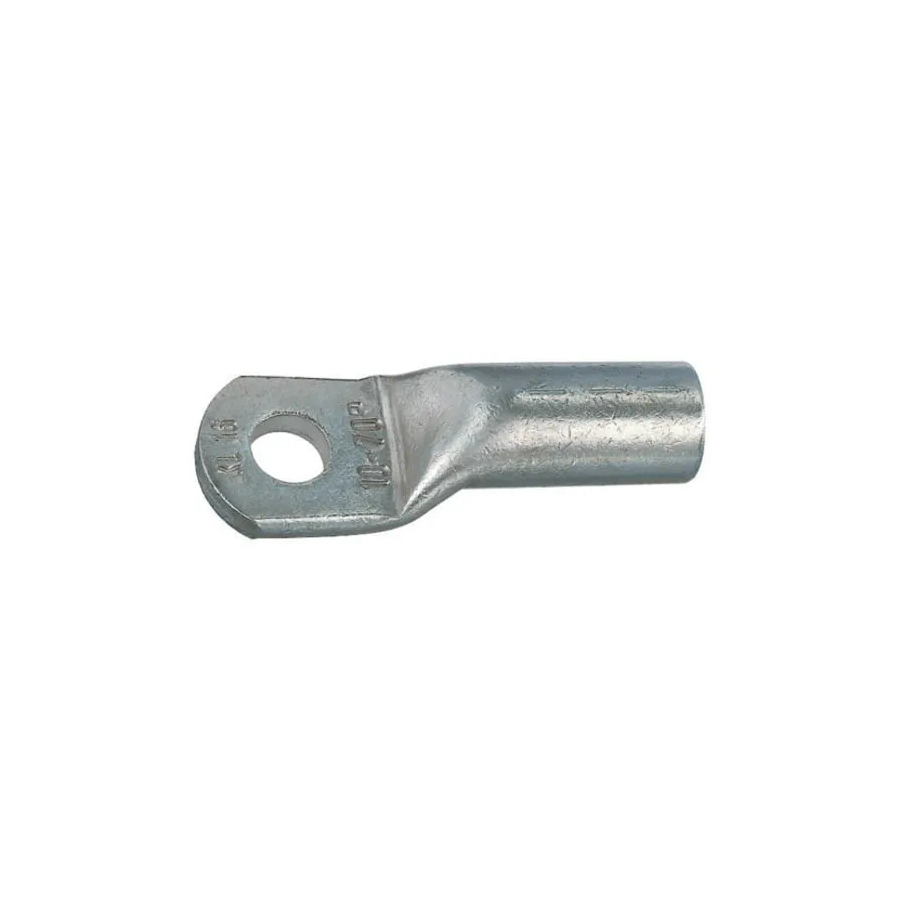

Papuc inelar neizolat, prelungit, din ţeavă de Cu stanat, 35mm², M10

Papucul inelar neizolat și prelungit realizat din țeavă de cupru electrolitic stanat (indicat pentru aplicații de tip Tracon SZ-CLSN35) este un element de conexiune profesional conceput pentru sertizarea cablurilor de forță și fixarea lor sigură pe bornele echipamentelor electrice. Datorită corpului prelungit, piesa oferă o suprafață optimizată de contact și o stabilitate mecanică crescută la vibrații sau solicitări termice.

Prezintă o configurație structurală de tip papuc tubular prelungit, calibrat pentru o secțiune nominală a cablului lițat de 35 mm² și prevăzut cu o singură gaură de prindere adaptată șuruburilor metrice M10.
Este proiectat constructiv din țeavă de cupru pur de înaltă conductivitate, tratat la suprafață prin stanare (acoperire cu un strat uniform de staniu) pentru a preveni oxidarea și coroziunea galvanică în medii umede sau industriale.
Are caracteristici tehnice dimensionale precise, având un diametru interior al tubului de ghidaj $d_1 = 8,1 - 8,7$ mm, un diametru al inelului de fixare $d_2 = 10,5$ mm și o lungime totală extinsă a piesei de până la 80 mm (cu o lungime a zonei de presare de circa 38 mm).

10,07 lei / buc

*Include TVA

In stoc

Expediere incepând cu urmatoarea zi lucratoare

Cod Produs: TMDI0127

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Descriere

Papuc inelar neizolat prelungit, din țeavă de cupru stanat, 35 mm², M10 – Conector electric robust pentru cabluri de forță și conexiuni sigure.

Acest papuc inelar neizolat este fabricat din țeavă de cupru electrolitic de înaltă puritate, tratat la suprafață prin stanare (electrolitic tinned) pentru o protecție excelentă împotriva oxidării și coroziunii. Dimensiunea sa este optimizată pentru conductoare cu o secțiune nominală de 35 mm², iar inelul de prindere este dimensionat pentru șuruburi cu filet metric M10. Modelul prelungit oferă un cilindru de sertizare mai lung, permițând o presare dublă sau o amprentă mai lată a bacurilor de crimpare, ideală pentru aplicații industriale solicitante.

Papuc de cupru stanat 35 mm² – Conductibilitate maximă și durabilitate în medii industriale

Datorită procesului de fabricație din țeavă de cupru recopt, conectorul permite o deformare plastică optimă în timpul strângerii cu presa hidraulică sau mecanică, fără riscul de apariție a fisurilor în material. Stratul de staniu aplicat uniform nu doar că previne formarea oxidului de cupru (care mărește rezistența de contact), ci permite și utilizarea papucului în medii cu umiditate ridicată sau atmosfere corozive. Partea din spate a cilindrului este prevăzută cu o șanfrenare interioară (introducere facilă) pentru a permite inserția rapidă și completă a tuturor lițelor cablului de 35 mm².

Avantajele papucului inelar din țeavă de cupru 35mm² M10

Cupru electrolitic de înaltă puritate: Asigură o rezistență electrică minimă și previne pierderile de energie sau încălzirea excesivă a nodului de îmbinare.
Acoperire prin stanare: Barieră eficientă împotriva coroziunii galvanice, ideală pentru utilizarea pe termen lung.
Variantă prelungită (gât lung): Permite o sertizare multiplă și oferă o rezistență deosebită la smulgere sau la vibrații mecanice.
Fără crestătură/fără sudură: Cilindrul realizat direct din țeavă garantează o distribuție uniformă a forței de presare pe întreaga circumferință a cablului.
Șanfren la introducere: Marginea interioară teșită împiedică agățarea sau desfacerea lițelor în momentul montajului.

Specificații tehnice papuc inelar Cu 35mm² M10

Tip papuc / Conector	Inelar, neizolat, model prelungit (din țeavă)
Material de bază	Cupru electrolitic (Cu-ETP)
Acoperire suprafață	Stanare electrolitică (Tinned)
Secțiune nominală conductor	35 mm²
Diametru nominal șurub / Filet	M10 (Diametrul interior al inelului: aprox. 10.5 mm)
Tip execuție	Heavy Duty / Prelungit (corp tubular lung pentru sertizare sigură)
Metodă de fixare pe cablu	Sertizare (prin presare mecanică sau hidraulică)
Temperatură maximă de lucru	Specifică cuprului stanat (până la +120 °C în mod continuu)
Proprietăți material	Rezistență la coroziune, maleabilitate ridicată la crimpare

Recomandări pentru un montaj corect

Pentru cablurile de 35 mm², utilizați întotdeauna clești sau prese de sertizat profesionale (mecanice cu clichet sau hidraulice) echipate cu bacuri hexagonale corespunzătoare secțiunii de 35 mm².
Asigurați-vă că lungimea de dezizolare a cablului corespunde exact cu lungimea cilindrului interior al papucului.
Datorită cilindrului prelungit, se recomandă efectuarea a două presări succesive (la distanță de câțiva milimetri) pentru a obține o fixare mecanică etanșă și o conexiune electrică perfectă.

Aplicații recomandate

Conectarea cablurilor de alimentare de 35 mm² la bornele întrerupătoarelor generale, contactoarelor sau pe barele de cupru din tablourile electrice de distribuție.
Realizarea legăturilor electrice de forță la motoare trifazate, generatoare sau transformatoare industriale.
Sisteme de împământare, paratrăsnet și echipotențializare din clădiri rezidențiale sau industriale.
Instalații electrice auto de mare putere, sisteme de baterii industriale, aplicații solare (invertoare/bancuri de acumulatori).
