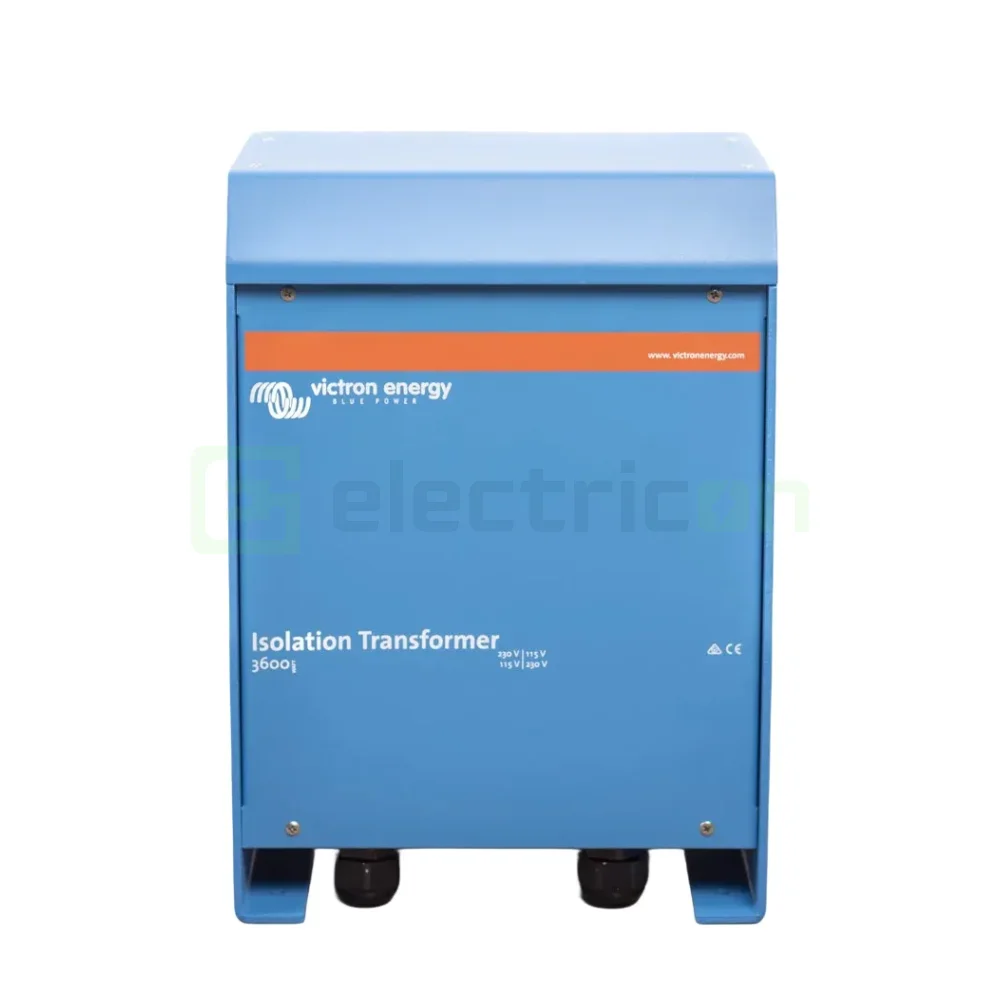

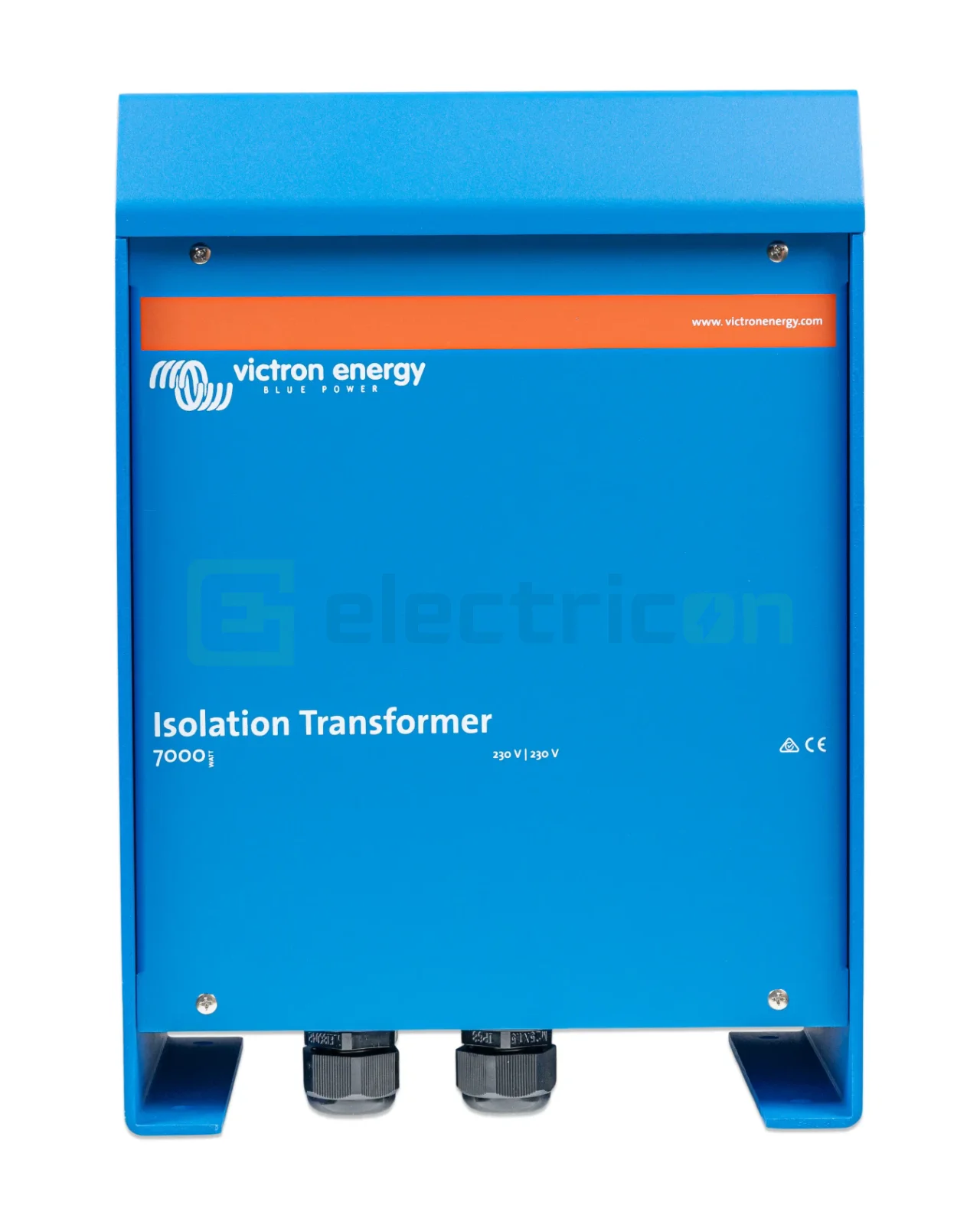

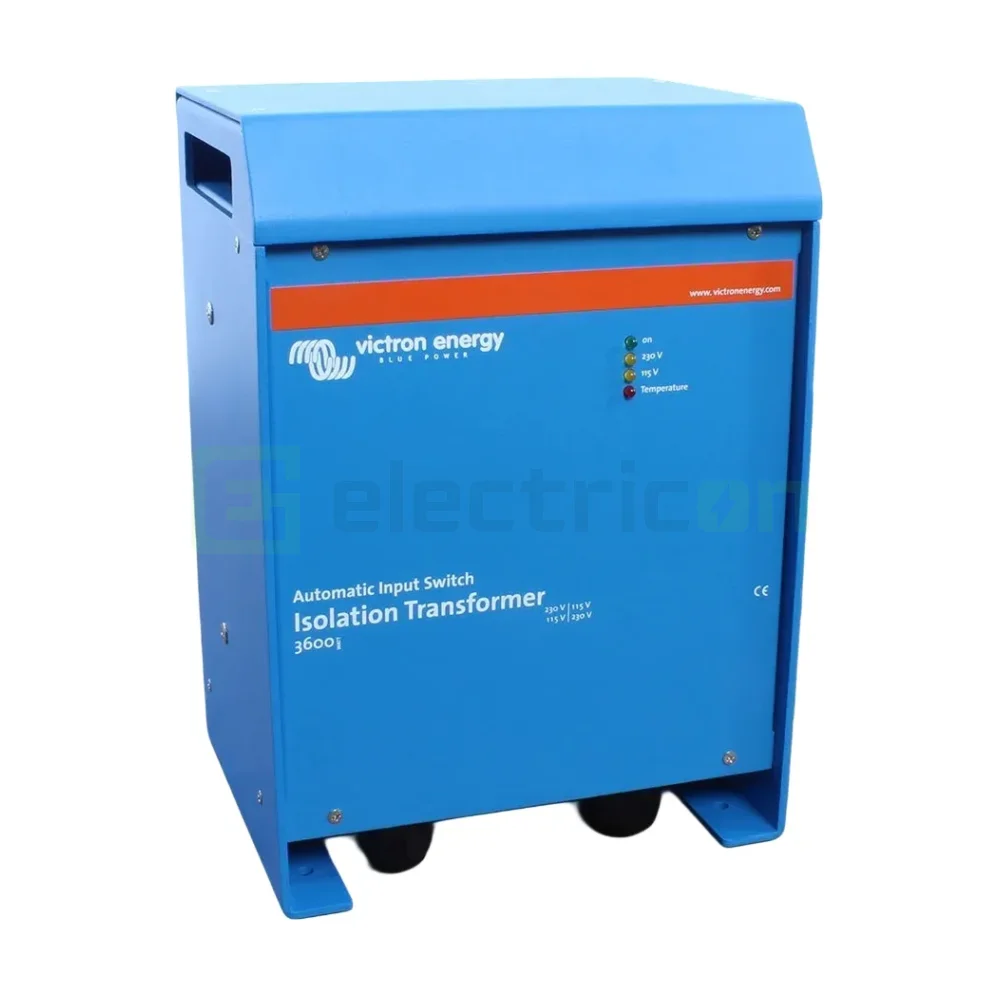

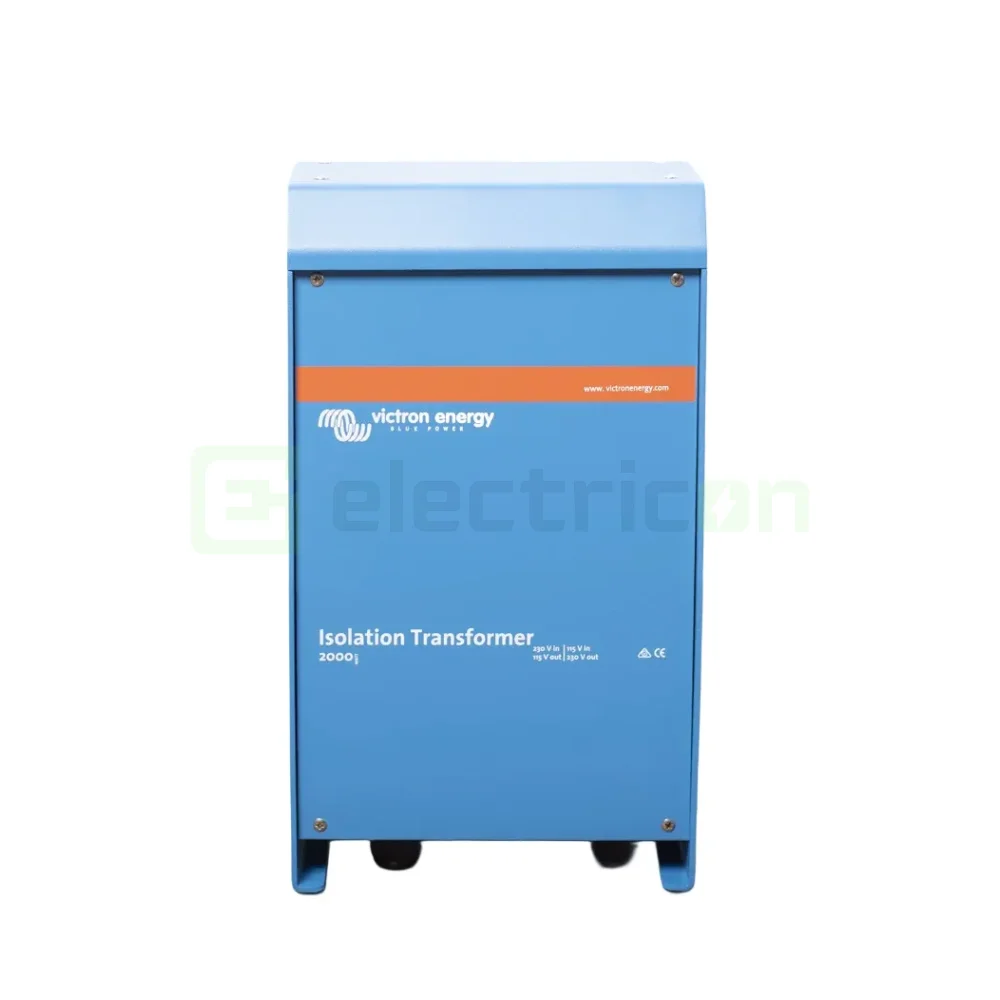

Transformatorul de izolație separă galvanic circuitul alimentat de rețeaua din care se alimentează. Cele două înfășurări nu au nicio legătură electrică între ele, iar transferul se face exclusiv prin câmp magnetic.
Rezultatul este un circuit care nu mai are referință la pământul rețelei. O atingere între un conductor al circuitului separat și pământ nu mai închide un circuit de defect prin corpul persoanei.
Ce rezolvă separarea galvanică
- Alimentarea de la mal, la ambarcațiuni. Fără separare, masa navei și cea a instalației de pe uscat formează un circuit prin apă. Elementele metalice imersate se corodează electrochimic.
- Racordarea la o rețea necunoscută. O instalație provizorie sau o rețea străină poate avea altă schemă de legare la pământ decât cea presupusă. Separarea elimină dependența de ea.
- Protecția echipamentelor sensibile. Transformatorul atenuează o parte din perturbațiile de înaltă frecvență care circulă pe rețea.
- Spații cu cerințe speciale. În anumite încăperi, alimentarea printr-un circuit separat este cerută prin proiect. Aparatul se alege atunci după specificația din documentație.
Transformator de izolație sau autotransformator

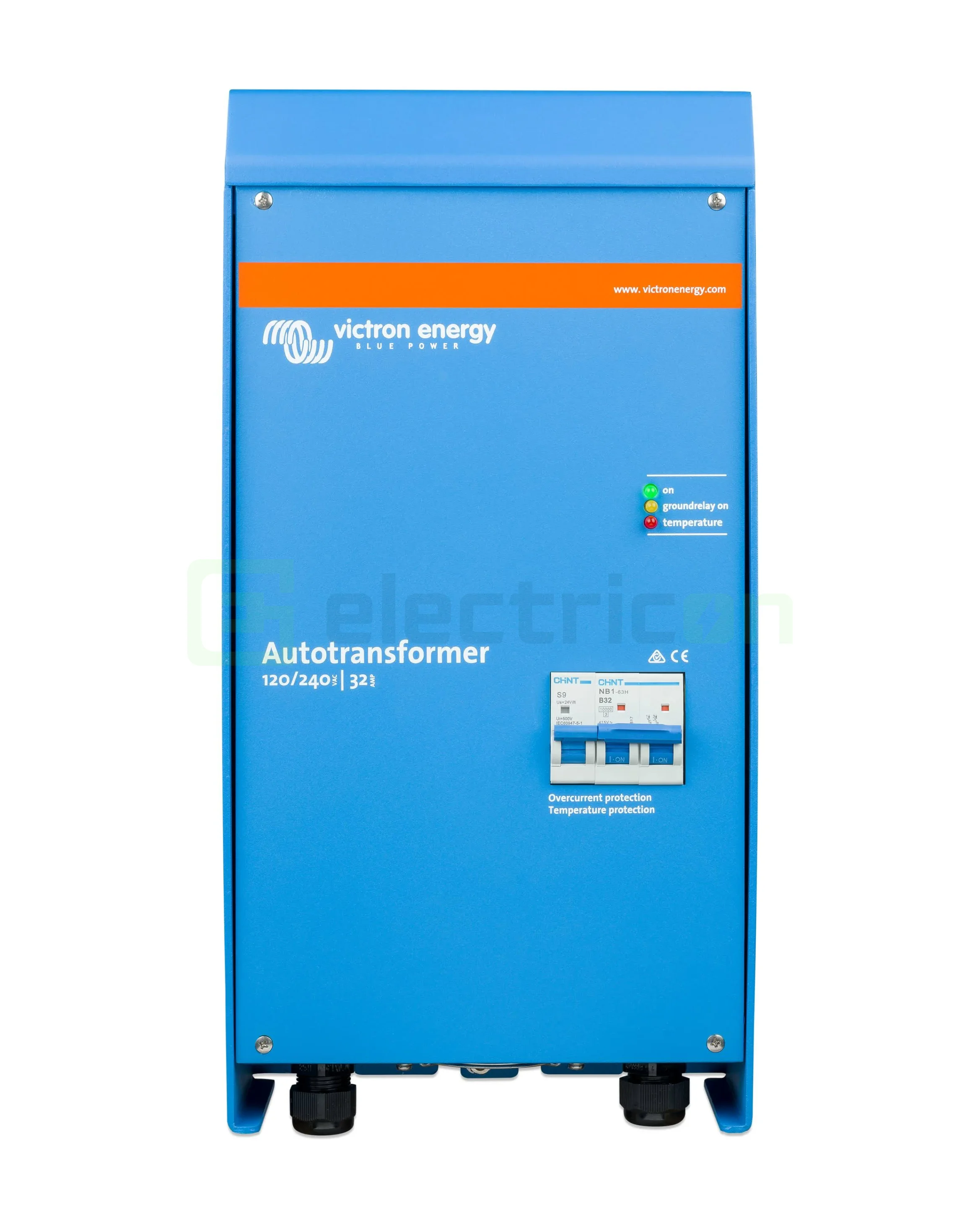

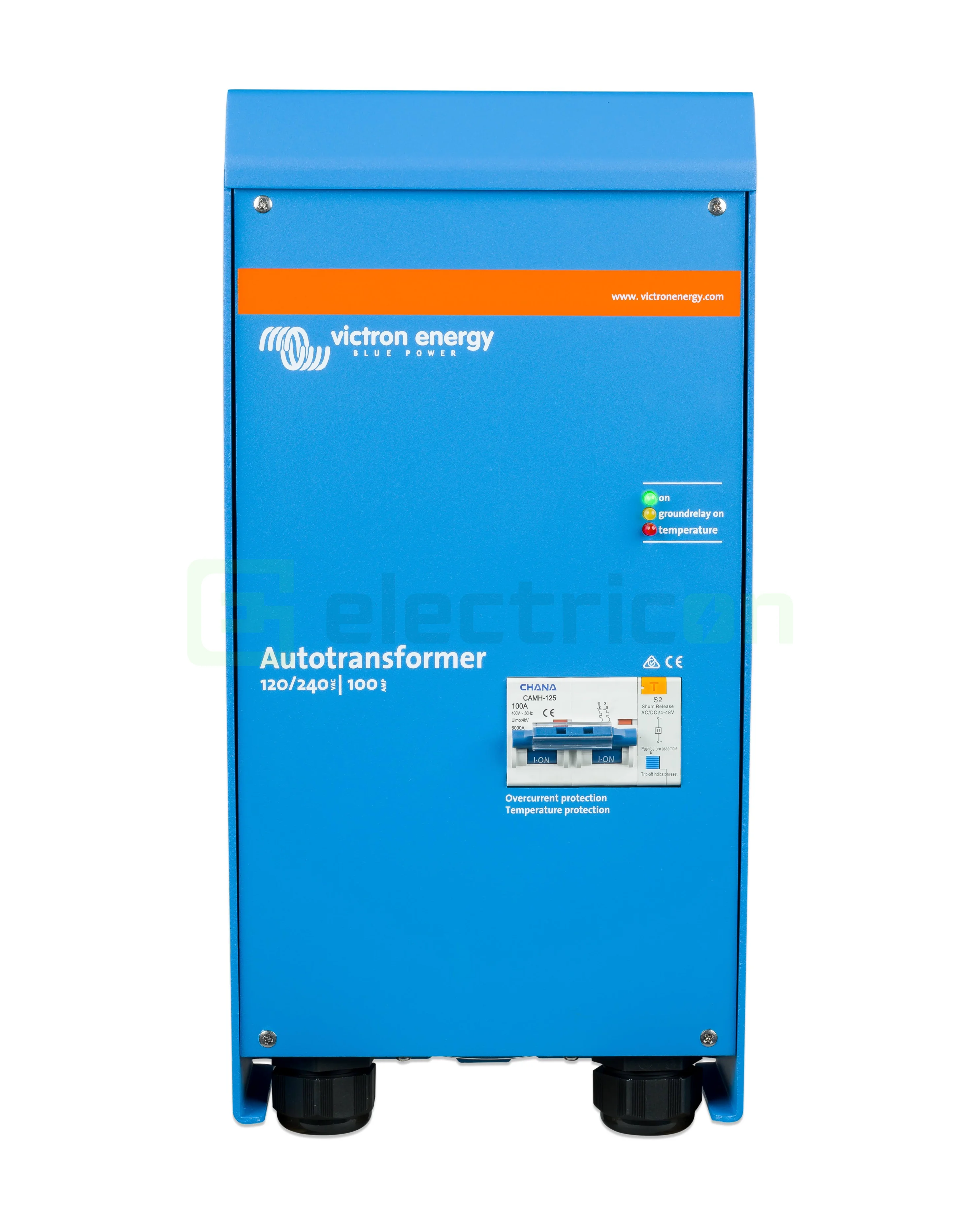

Un autotransformator nu asigură separare galvanică. Are o singură înfășurare, cu priză intermediară, deci intrarea și ieșirea rămân legate electric. Modifică tensiunea, dar nu separă nimic.
Confuzia este frecventă, pentru că ambele aparate arată asemănător și ambele schimbă tensiunea. Deosebirea se citește în fișa produsului, la numărul de înfășurări sau direct la mențiunea de separare galvanică.
Autotransformatorul rămâne util acolo unde se dorește doar adaptarea tensiunii, fără cerință de separare, și are avantajul unei mase mai mici pentru aceeași putere.
Dimensionarea și curentul de anclanșare
Puterea se exprimă în VA și se alege peste suma consumatorilor alimentați. Un transformator supraîncărcat se încălzește și își pierde din tensiune la ieșire.
La conectare, un transformator absoarbe un curent de câteva ori mai mare decât cel nominal. Protecția din amonte trebuie să tolereze acest vârf, altfel declanșează la fiecare pornire, fără să existe niciun defect.
Situația se rezolvă prin alegerea unei curbe de declanșare adaptate, nu prin mărirea curentului nominal peste capacitatea conductorului. Valoarea curentului de anclanșare este dată în fișa transformatorului.
La funcționare în gol, aparatul consumă în continuare o cantitate mică de energie. Acolo unde circuitul separat este folosit rar, transformatorul se deconectează între utilizări.
Tensiune și frecvență
Cele mai multe aparate din categorie lucrează în raport de unu la unu, adică păstrează tensiunea și separă doar circuitele. Există și variante care adaptează între tensiunile uzuale din diferite rețele.
Frecvența nu se modifică printr-un transformator. Un aparat proiectat pentru o frecvență și alimentat la alta se comportă diferit, iar valoarea admisă se citește în fișa produsului.
Montaj
Masa unui transformator este mare raportat la dimensiuni, iar suportul de fixare se alege în consecință. Aparatul are nevoie de spațiu liber pentru evacuarea căldurii, în poziția indicată de producător.
Legarea la pământ a circuitului separat se face conform schemei din documentație. O legătură făcută greșit anulează separarea galvanică. Transformatorul devine atunci un simplu element în serie, fără efectul pentru care a fost montat.
Categorii înrudite
Întrebări frecvente
Ce diferență este față de un autotransformator?
Autotransformatorul are o singură înfășurare, cu priză intermediară, deci intrarea și ieșirea rămân legate electric. Modifică tensiunea, dar nu separă circuitele. Transformatorul de izolație are două înfășurări distincte, fără legătură electrică între ele.
De ce declanșează siguranța la fiecare pornire?
Pentru că la conectare transformatorul absoarbe un curent de câteva ori mai mare decât cel nominal, pentru un interval scurt. Situația se rezolvă prin alegerea unei curbe de declanșare adaptate, nu prin mărirea curentului nominal peste capacitatea conductorului.
La ce folosește pe o ambarcațiune?
La alimentarea de la mal. Fără separare, masa navei și cea a instalației de pe uscat formează un circuit prin apă, iar elementele metalice imersate se corodează electrochimic. Separarea galvanică întrerupe acest circuit.
Ce putere trebuie să aibă?
Se alege peste suma consumatorilor alimentați, exprimată în VA. Un transformator supraîncărcat se încălzește și își pierde din tensiune la ieșire. La consumatorii cu motor se adaugă o rezervă pentru vârful de pornire.
Consumă ceva atunci când nu îl folosesc?
Da, o cantitate mică, chiar și în gol. Acolo unde circuitul separat este folosit rar, transformatorul se deconectează între utilizări. Valoarea consumului în gol este dată în fișa produsului.
Schimbă frecvența?
Nu. Un transformator modifică doar tensiunea, în raportul dintre înfășurări. Un aparat proiectat pentru o frecvență și alimentat la alta se comportă diferit, iar valoarea admisă se citește în fișa produsului.
Cum se leagă la pământ circuitul separat?
Conform schemei din documentația aparatului. O legătură făcută greșit anulează separarea galvanică, iar transformatorul devine un simplu element în serie pe circuit, fără niciunul dintre efectele pentru care a fost montat.
