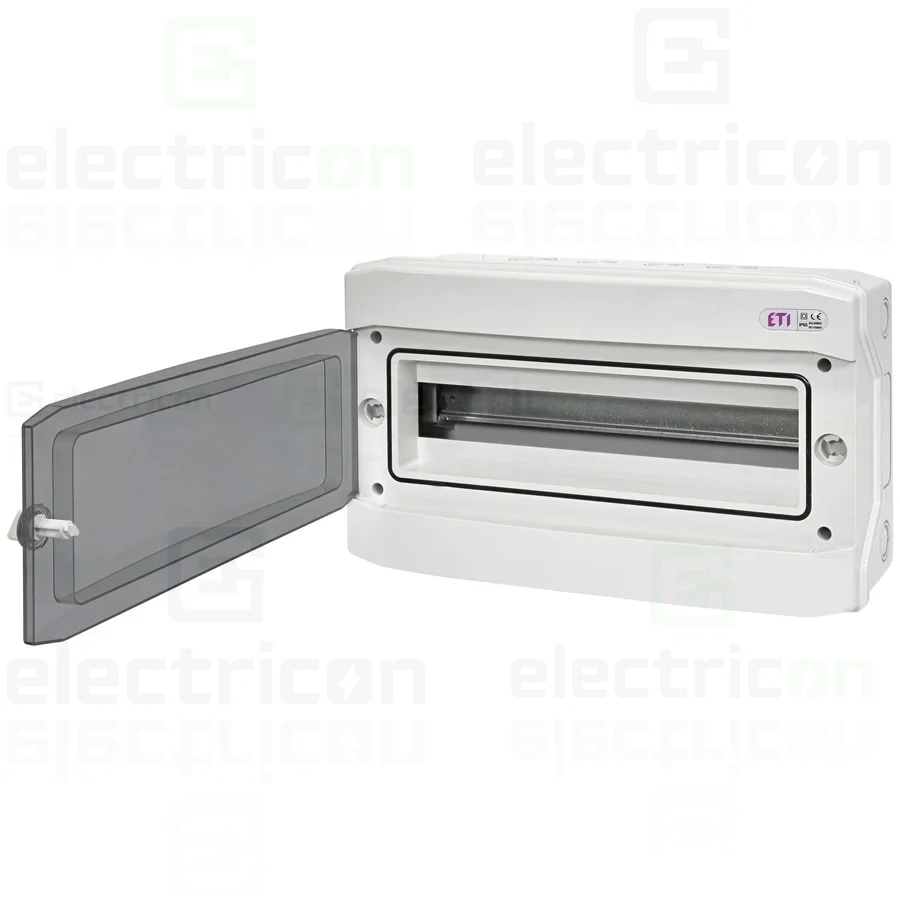

Tablouri siguranțe fotovoltaice

Tabloul adăpostește protecțiile montate între șirul de panouri și invertor: siguranțe fuzibile de curent continuu, descărcătoare și separator mecanic. La unele instalații, în aceeași carcasă intră și protecțiile de pe partea de curent alternativ.

Alegerea se face după locul de montaj, după numărul de module necesare și după modul în care intră cablurile. Toate trei se stabilesc înainte de comandă, pentru că modificarea ulterioară cere demontarea tabloului.

Locul de montaj

Un tablou de curent continuu se montează de regulă cât mai aproape de invertor. La instalațiile cu trasee lungi apare și un al doilea, la capătul dinspre panouri.

Pentru montaj exterior se verifică două valori distincte. Gradul de protecție, exprimat prin codul IP conform SR EN 60529, arată rezistența la praf și la apă. Rezistența la radiație ultravioletă arată dacă materialul carcasei rămâne integru sub soare direct.

O carcasă cu grad de protecție ridicat, dar fără stabilizare la ultraviolete, devine casantă în câțiva ani și fisurează. Cele două caracteristici nu se deduc una din alta.

Temperatura din interior

Un tablou expus la soare direct atinge în interior temperaturi mult peste cea a aerului din jur. Aparatele montate în el își reduc curentul admis la temperaturi ridicate. Valorile din fișă sunt declarate de regulă la 30 sau 40 de grade.

Soluția cea mai simplă este amplasarea pe o fațadă umbrită sau sub o copertină. Acolo unde nu se poate, se alege o carcasă în culoare deschisă și se lasă spațiu liber în spate, pentru circulația aerului.

Aceeași observație se aplică invers iarna. Condensul din interiorul unei carcase etanșe, apărut la diferențe mari de temperatură, se combate cu o membrană de compensare a presiunii.

Capacitatea în module

Numărul de module disponibile se calculează pe baza aparatelor efectiv montate, apoi se adaugă o rezervă. Un separator ocupă mai multe module decât pare, iar descărcătoarele cu cartușe demontabile au nevoie de spațiu deasupra pentru înlocuire.

• Se numără modulele fiecărui aparat din fișa lui, nu se estimează.
• Se adaugă spațiu pentru extinderea instalației: un al doilea șir, o protecție suplimentară.
• Se lasă loc pentru clemele de legătură și pentru traseul conductoarelor din interior.
• Un tablou umplut complet îngreunează orice intervenție ulterioară.

Separarea circuitelor

Circuitele de curent continuu și cele de curent alternativ, aflate în aceeași carcasă, se separă și se marchează distinct. Cineva care intervine fără să știe ce e sub tensiune atinge un circuit pe care îl crede scos de sub tensiune.

Diferența de fond este că partea de curent continuu rămâne alimentată ori de câte ori există lumină. Deconectarea de la rețea nu o afectează cu nimic.

Modul concret de separare, prin compartimente distincte sau prin tablouri separate, rezultă din proiectul instalației.

Intrările de cablu

Presetupele se aleg pentru diametrul exterior al cablului folosit. Una prea largă lasă cablul să se miște și compromite gradul de protecție declarat al carcasei.

Intrările se prevăd de regulă în partea inferioară, ca apa scursă pe cablu să nu ajungă în interior. Orificiile nefolosite se închid cu dopuri, nu se lasă deschise.

Marcarea

Tabloul se etichetează la exterior, cu indicarea prezenței unei surse de curent continuu și a locului în care se face separarea. Eticheta este utilă în special pentru intervenții făcute de altcineva decât instalatorul inițial.

În interior se marchează polaritatea și fiecare șir, mai ales la instalațiile cu mai multe grupuri de panouri.
