Cum se alege un contactor de putere
Alegerea pornește de la puterea motorului și de la tensiunea rețelei. Puterea din denumirea unui contactor corespunde, de regulă, regimului AC-3 la 400 V. La alte tensiuni, puterea admisă diferă și se citește în fișa tehnică a aparatului.
Pentru sarcini rezistive, cum sunt rezistențele de încălzire, contează curentul în regim AC-1. Acesta este mai mare decât curentul în AC-3 al aceluiași contactor. Pentru baterii de condensatoare se folosesc contactoare construite special pentru acest tip de sarcină.
Bobina și circuitul de comandă
Tensiunea bobinei trebuie să coincidă cu tensiunea circuitului de comandă, nu cu tensiunea motorului. Același contactor se fabrică, de obicei, cu bobine de curent alternativ și de curent continuu, la mai multe tensiuni. Fiecare variantă de bobină are un cod de comandă propriu.
Contacte auxiliare
Contactele auxiliare transmit starea contactorului către automatizare, lămpi de semnalizare sau circuitul de automenținere. Unele contactoare au contacte auxiliare integrate. La altele se adaugă blocuri frontale sau laterale, din aceeași serie cu contactorul.
Protecția motorului
Contactorul comandă motorul, dar nu îl protejează. Protecția la suprasarcină se realizează cu un releu termic sau cu un întrerupător pentru protecția motorului. Protecția la scurtcircuit se prevede în amonte, conform coordonării indicate de producătorul contactorului.
Montaj și conectare

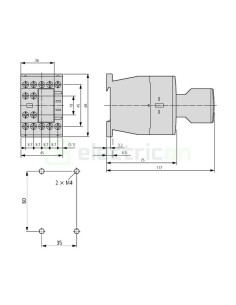

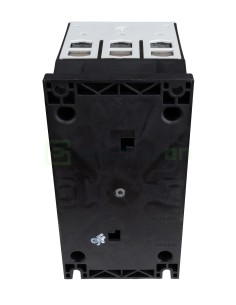

Contactoarele de putere mici se montează pe șină DIN, iar cele mari pe placa de montaj. Bornele principale se strâng la cuplul din fișa tehnică, care crește odată cu mărimea aparatului. La curenți mari, conductorii se conectează cu papuci sau prin bare.
Întrebări frecvente
Prin ce diferă un contactor de putere de un contactor modular?
Contactorul de putere este construit pentru comanda motoarelor, în regim AC-3, și pentru curenți mari. Contactorul modular are forma unei siguranțe automate și se montează în tablourile de locuință. El se folosește, de regulă, pentru iluminat, încălzire și sarcini rezistive mici.
Ce înseamnă AC-1 și AC-3 în fișa unui contactor?
Sunt categorii de utilizare definite de standardul EN 60947-4-1. AC-1 se referă la sarcini rezistive sau slab inductive. AC-3 se referă la motoare cu rotor în scurtcircuit, pornite și oprite în funcționare normală.
Ce tensiune trebuie să aibă bobina contactorului?
Bobina se alege după tensiunea circuitului de comandă. Un motor alimentat la 400 V poate fi comandat de un circuit de 24 V, de 230 V sau de altă tensiune. Tensiunea bobinei apare în denumirea și în fișa tehnică a fiecărui contactor.
Contactorul protejează motorul la suprasarcină?
Nu. Contactorul doar închide și deschide circuitul motorului. Protecția la suprasarcină se face cu un releu termic sau cu un întrerupător pentru protecția motorului, iar protecția la scurtcircuit se prevede în amonte.
Cum se realizează inversarea sensului de rotație al unui motor?
Inversarea se face cu două contactoare, care schimbă între ele două faze ale motorului. Cele două contactoare nu trebuie să se închidă simultan. De aceea se folosește un interblocaj mecanic între ele, completat de un interblocaj electric prin contactele auxiliare.
