Regulatorul de încărcare solară stă între panouri și baterie. Controlează curentul de încărcare, protejează bateria împotriva supraîncărcării și, la variantele MPPT, adaptează tensiunea panourilor pentru a extrage puterea maximă disponibilă.
Alegerea se face după trei limite: curentul de încărcare, tensiunea maximă admisă la intrarea de la panouri și tensiunea de sistem a bateriei. Tensiunea maximă de intrare este limita care nu se depășește în niciun caz.
Cum alegi un regulator de încărcare
PWM sau MPPT
| Tip |
Cum lucrează |
Când se folosește |

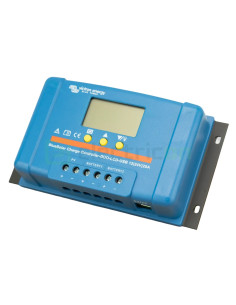

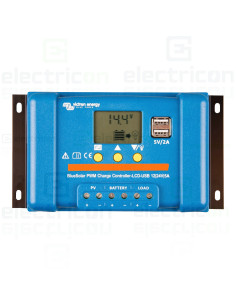

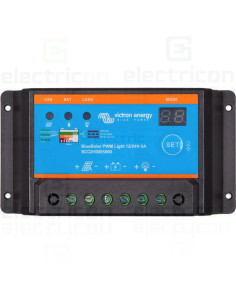

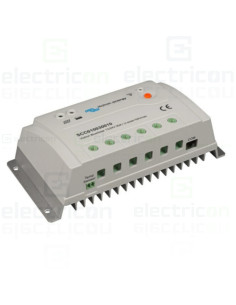

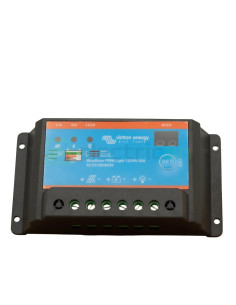

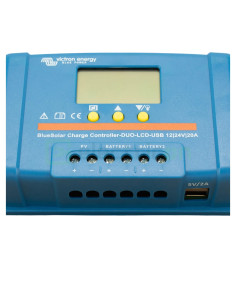

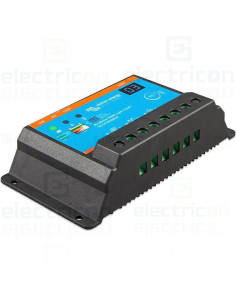

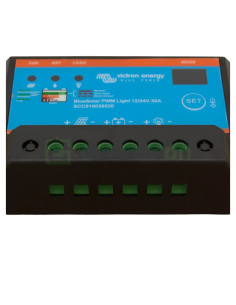

| PWM |
Leagă panoul direct la baterie și comandă încărcarea prin comutare. Panoul lucrează la tensiunea bateriei. |
Instalații mici, cu panou a cărui tensiune nominală este egală cu a bateriei |
| MPPT |
Convertește tensiunea, lăsând panoul să lucreze în punctul lui de putere maximă |
Panouri cu tensiune mai mare decât bateria, șiruri în serie, sisteme în care contează producția pe vreme rece |
Diferența se vede cel mai mult iarna și dimineața, când panoul este rece și tensiunea lui de lucru urcă mult peste cea a bateriei. Un regulator PWM pierde acea diferență, unul MPPT o convertește în curent de încărcare.
Un panou cu tensiune de lucru mult peste cea a bateriei nu se folosește de regulă cu un regulator PWM. Aparatul ar forța panoul să funcționeze mult sub puterea nominală.
Cum se citește denumirea

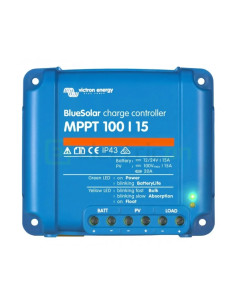

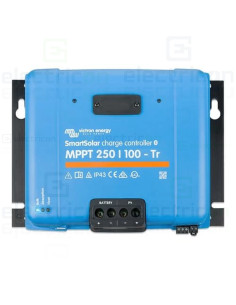

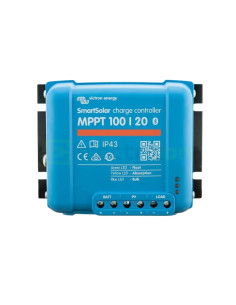

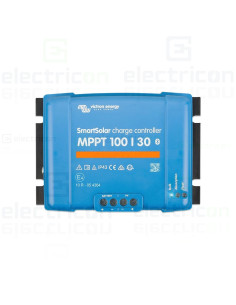

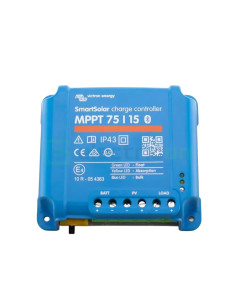

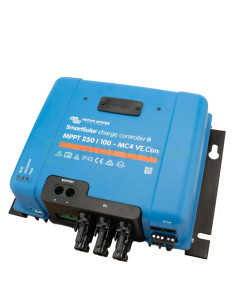

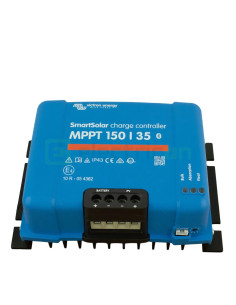

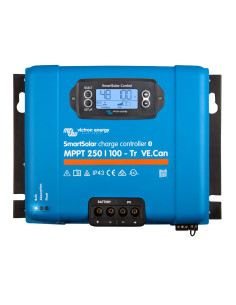

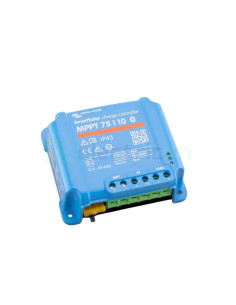

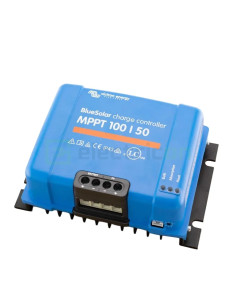

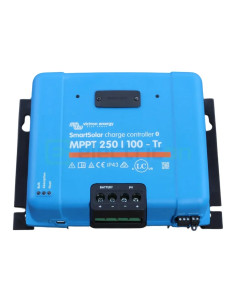

La multe regulatoare MPPT, denumirea conține cele două limite ale aparatului, sub forma a două numere separate prin bară.
- Primul număr este tensiunea maximă admisă la intrarea de la panouri, exprimată în volți.
- Al doilea este curentul maxim de încărcare pe care aparatul îl livrează bateriei, exprimat în amperi.
Ambele limite trebuie respectate simultan. Valorile exacte se verifică în fișa produsului, pentru că nu toți producătorii folosesc aceeași convenție de denumire.
Puterea maximă a panourilor
Puterea de panouri pe care o admite un regulator depinde de tensiunea bateriei, nu doar de aparat. Puterea livrată bateriei este produsul dintre curentul de încărcare și tensiunea bateriei, iar curentul rămâne limitat de aparat.
La același curent de încărcare, dublarea tensiunii de sistem dublează puterea de panouri admisă, dacă regulatorul funcționează la acea tensiune. Valorile exacte, pentru fiecare tensiune de sistem, apar în fișa produsului. Un regulator suficient la o tensiune de sistem mai mare poate fi subdimensionat la una mai mică.
Tensiunea maximă de intrare
Depășirea tensiunii maxime de intrare poate distruge regulatorul. Verificarea se face la tensiunea în gol a șirului, calculată pentru temperatura minimă din amplasament. Valoarea de catalog, măsurată la 25 °C, nu este suficientă.
Tensiunea în gol a panourilor crește pe măsură ce temperatura scade. Un șir care rămâne sub limită vara poate depăși pragul într-o dimineață de iarnă, în primele minute după răsărit, cu modulele încă reci.
Supradimensionarea puterii de panouri este, în schimb, admisă de multe modele. Aparatul limitează curentul de ieșire, iar limita până la care supradimensionarea este permisă apare în fișa produsului.
Profilul de încărcare și tipul bateriei
Bateriile cu plumb și cele cu litiu cer profiluri de încărcare diferite, cu praguri de tensiune și durate distincte. Un regulator setat greșit fie nu încarcă complet bateria, fie o solicită peste limitele admise.
Setarea se face la punerea în funcțiune, din aparat sau din aplicație, conform documentației bateriei. La bateriile cu sistem propriu de management, regulatorul poate primi comenzile direct de la acesta, dacă ambele echipamente admit legătura.
Comunicație și monitorizare
Unele regulatoare au conexiune fără fir integrată, pentru configurare și urmărire din aplicație. Altele cer un modul separat sau se leagă la un echipament de monitorizare. Posibilitățile de comunicație sunt indicate în fișa fiecărui produs.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între un regulator PWM și unul MPPT?
Un regulator PWM leagă panoul direct la baterie, deci panoul lucrează la tensiunea bateriei și pierde diferența. Un regulator MPPT convertește tensiunea și lasă panoul să funcționeze în punctul lui de putere maximă. Diferența este cea mai mare pe vreme rece și la șiruri cu tensiune ridicată.
Ce înseamnă cele două numere din denumirea unui regulator MPPT?
La multe modele, primul număr este tensiunea maximă admisă la intrarea de la panouri, în volți, iar al doilea curentul maxim de încărcare, în amperi. Ambele limite se respectă simultan și se verifică în fișa produsului.
De ce același regulator admite mai multe panouri la o tensiune de sistem mai mare?
Pentru că puterea livrată bateriei este produsul dintre curentul de încărcare și tensiunea bateriei. Curentul rămâne limitat de aparat, deci o tensiune de sistem mai mare permite mai multă putere de panouri. Valorile exacte apar în fișa produsului.
Ce se întâmplă dacă se depășește tensiunea maximă de intrare?
Regulatorul se poate distruge. Verificarea se face la tensiunea în gol a șirului, calculată pentru temperatura minimă din amplasament. Un șir corect vara poate depăși limita într-o dimineață de iarnă, când panourile sunt reci.
Se pot lega panouri de putere mai mare decât admite regulatorul?
Multe modele admit supradimensionarea puterii de panouri și limitează curentul de ieșire. Limita până la care este permisă apare în fișa produsului. Tensiunea maximă de intrare rămâne însă o limită absolută.
Trebuie setat ceva după montajul regulatorului?
Da. Profilul de încărcare se alege în funcție de tipul bateriei, pentru că bateriile cu plumb și cele cu litiu cer praguri de tensiune diferite. Setarea greșită fie lasă bateria încărcată incomplet, fie o solicită peste limitele admise.
Se poate folosi un panou de tensiune mare cu un regulator PWM?
De regulă nu. Un regulator PWM forțează panoul să lucreze la tensiunea bateriei, mult sub punctul lui de putere maximă. Panourile cu tensiune de lucru mult peste cea a bateriei se folosesc cu un regulator MPPT.
