O baterie montată fără monitorizare și fără protecție la descărcare adâncă nu arată când se apropie de limită. Accesoriile din această categorie măsoară energia intrată și ieșită, deconectează consumatorii la tensiune scăzută și gestionează încărcarea mai multor bancuri de baterii din aceeași sursă.
Alegerea pornește de la problema de rezolvat, nu de la produs: măsurare, protecție, încărcarea mai multor bancuri sau separarea circuitelor.
Ce rezolvă fiecare tip de accesoriu
| Problema |
Accesoriul |
Parametrul de alegere |
| Starea de încărcare nu se cunoaște |
Șunt sau monitor de baterie |
Curentul maxim al sistemului |
| Bateria se descarcă sub limita admisă |
Releu de protecție la descărcare |
Curentul consumatorilor și tensiunea de sistem |
| Bateria cu litiu cere supraveghere externă |
Sistem de management (BMS) |
Compatibilitatea declarată de producătorul bateriei |
| Mai multe bancuri se încarcă din aceeași sursă |
Izolator de baterii sau combinator |
Numărul de bancuri, curentul sursei, chimia bateriilor |
| Bateria trebuie separată manual de instalație |
Comutator de baterie |
Curentul continuu și tensiunea admise |

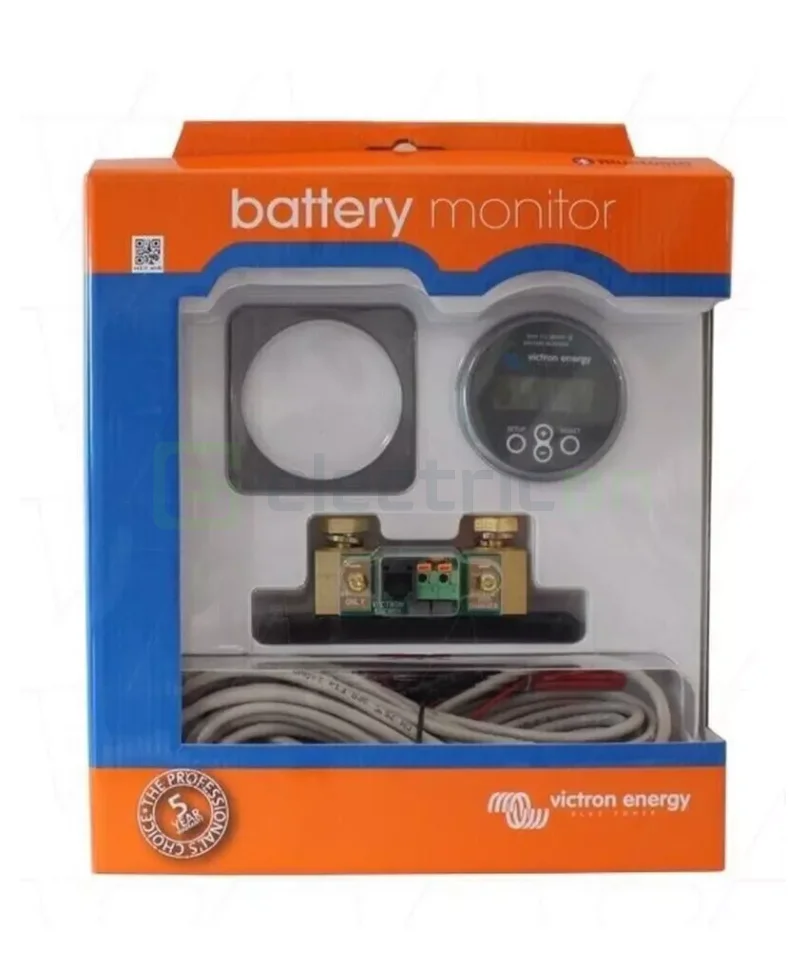

Monitorizarea: șunt simplu sau monitor complet
Starea de încărcare nu se citește corect din tensiune, mai ales la bateriile cu litiu. Se măsoară curentul care intră și iese, printr-un șunt montat pe conductorul negativ al bateriei.

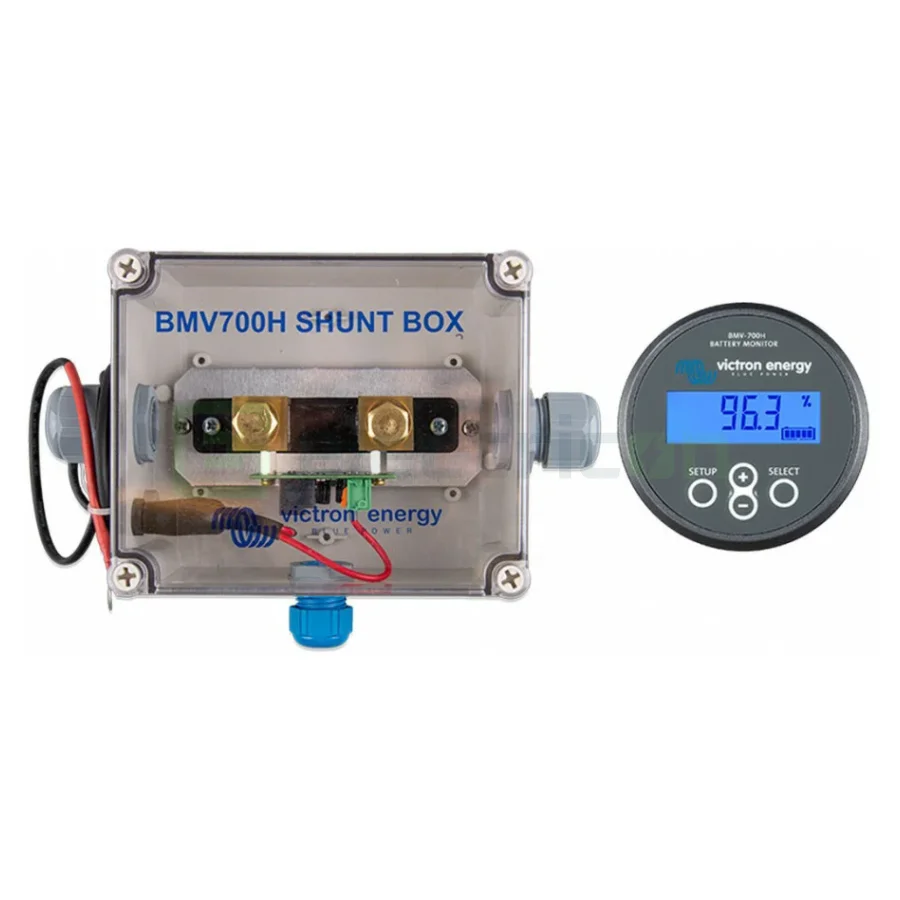

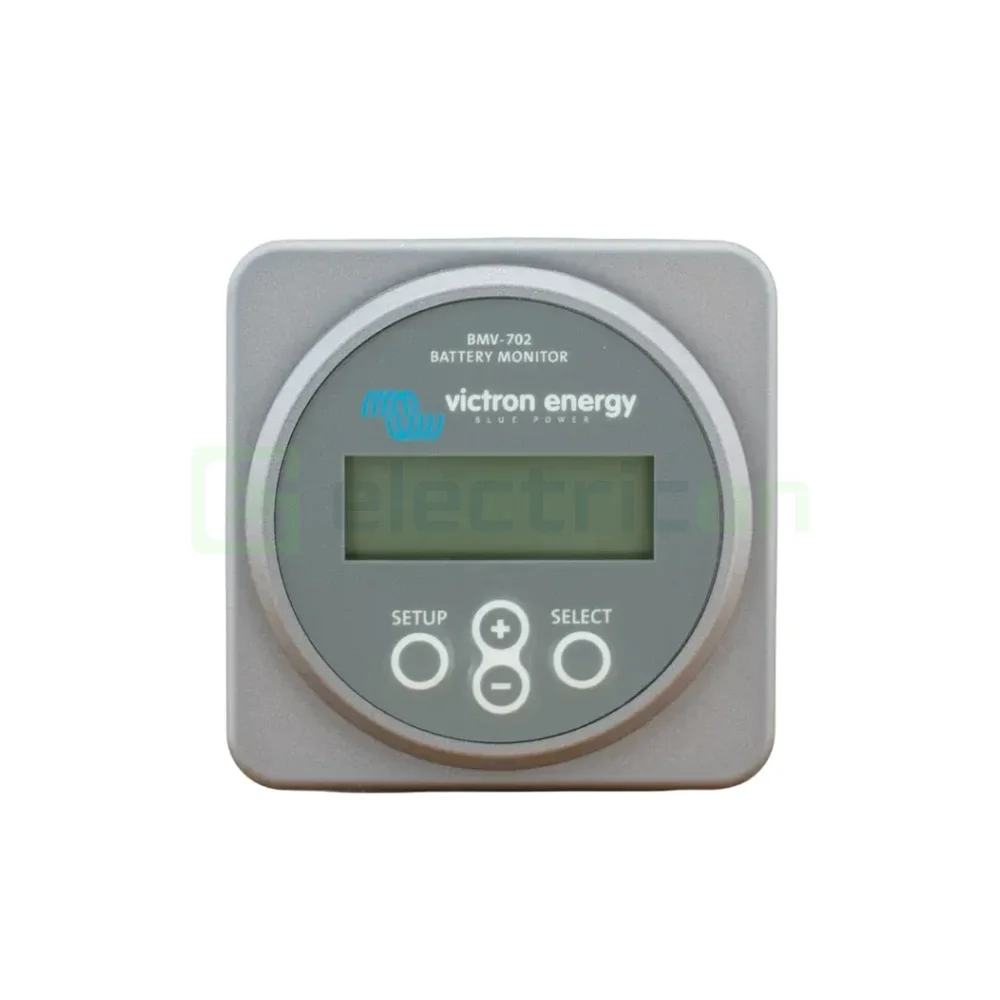

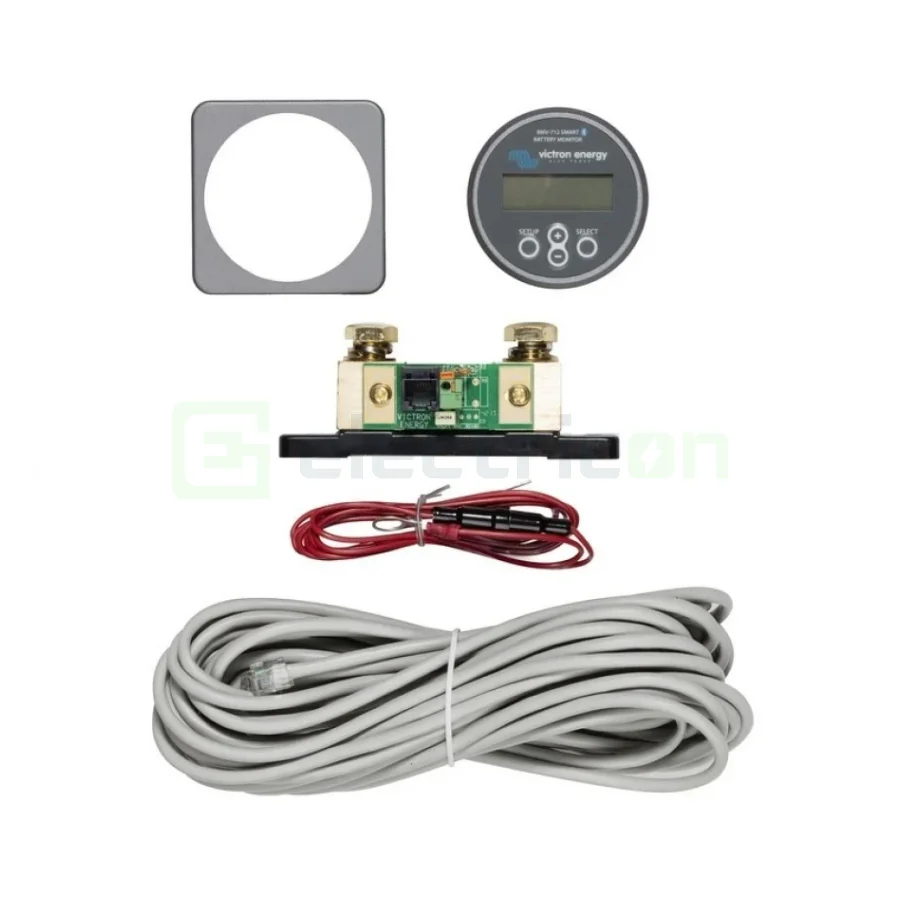

Un șunt simplu, marcat de exemplu 500 A/50 mV, este doar elementul de măsură și are nevoie de un aparat care să citească semnalul. Un monitor de tip SmartShunt conține și electronica de calcul, cu afișare pe telefon sau în sistemul de monitorizare. Șuntul se alege pentru curentul maxim al sistemului, nu pentru capacitatea bateriei.
Protecția la descărcare adâncă
Monitorul de baterie arată starea de încărcare, dar nu deconectează nimic. Protecția la descărcare adâncă se realizează cu un releu care întrerupe consumatorii când tensiunea scade sub pragul setat, sau cu sistemul de management al bateriei.
Releul de protecție se alege după curentul consumatorilor pe care îi deconectează și după tensiunea de sistem. Pragul de deconectare se reglează conform recomandărilor producătorului bateriei.
Sistemul de management pentru bateriile cu litiu
Unele baterii cu litiu au sistemul de management integrat, altele cer un modul extern. Modulul compatibil este indicat de producătorul bateriei, iar combinația nu se alege prin analogie. Un modul extern comandă de regulă încărcătoarele și consumatorii prin semnale de tip permis sau blocare.
Încărcarea mai multor bancuri de baterii
La autorulote, ambarcațiuni și sisteme cu baterie de pornire separată, aceeași sursă încarcă mai multe bancuri. Acestea trebuie separate la descărcare, ca bateria de servicii să nu o golească pe cea de pornire.

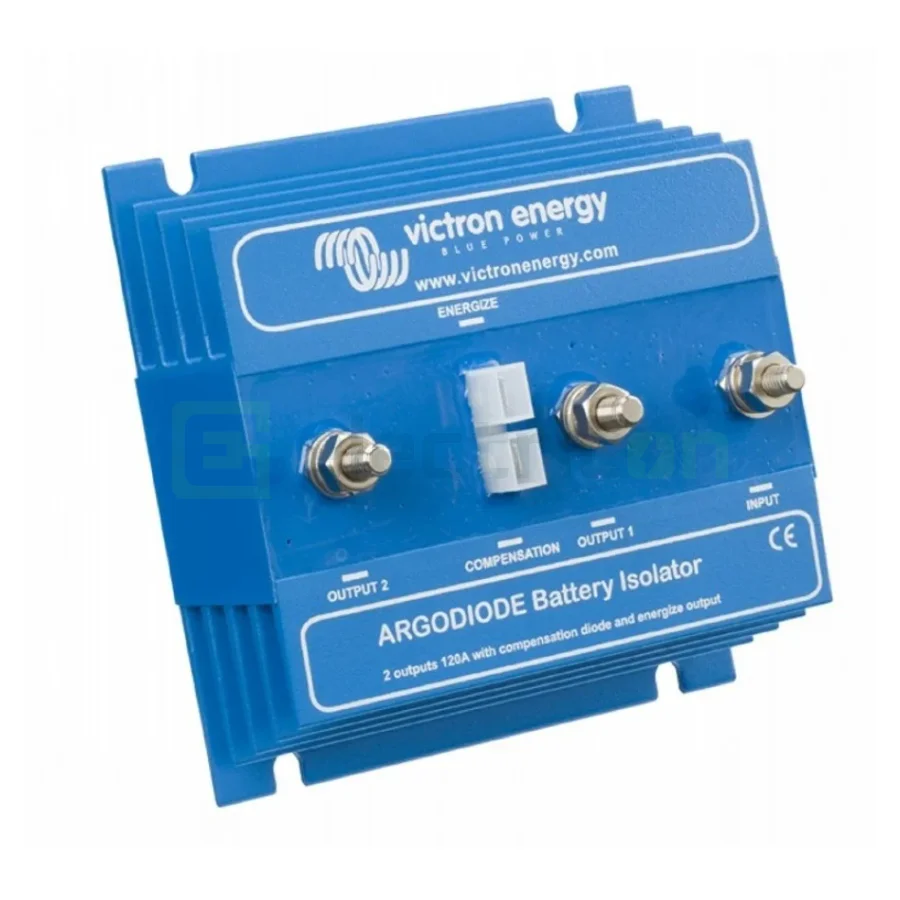

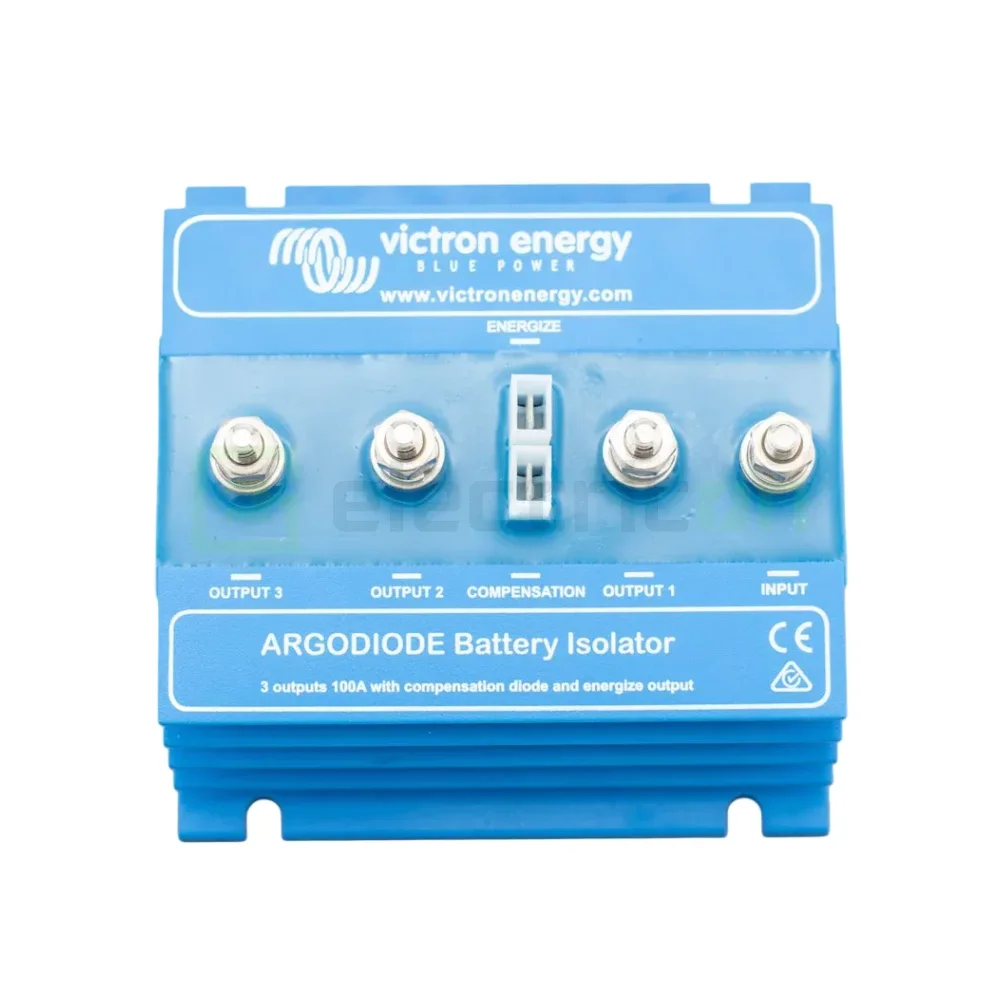

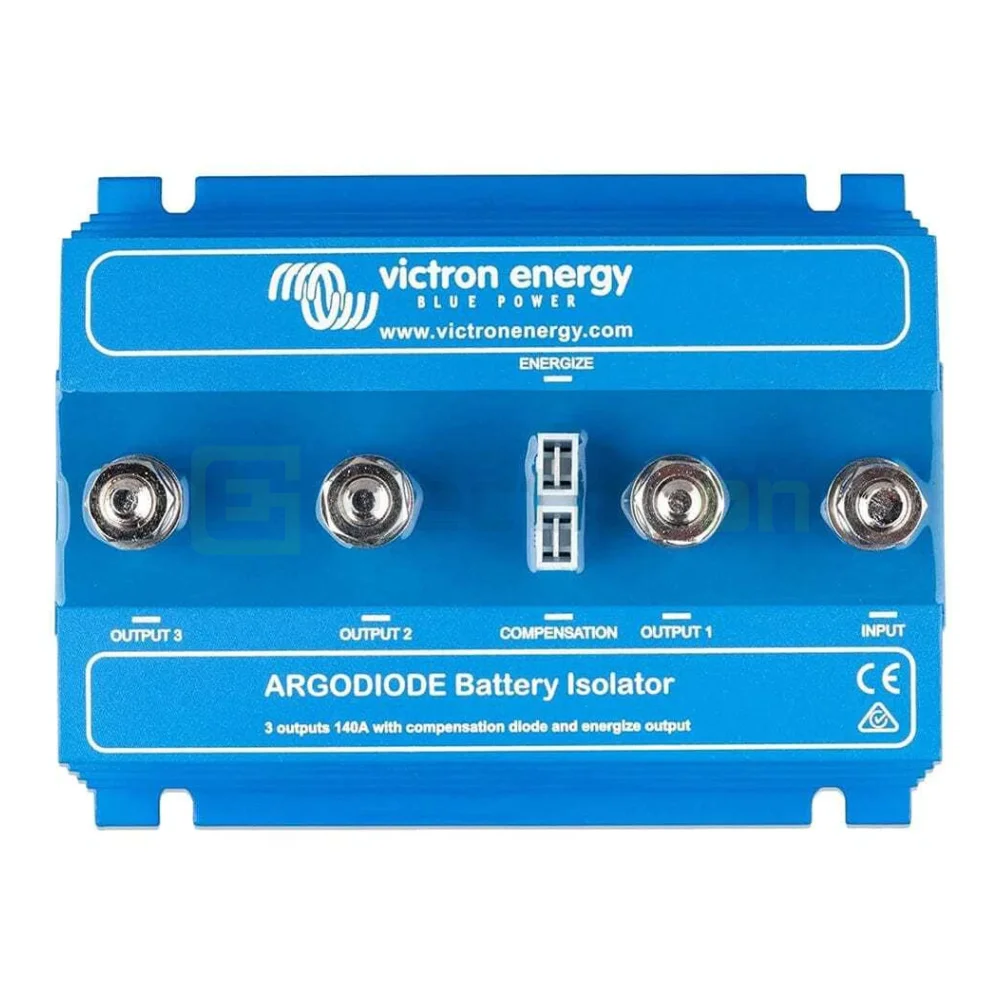

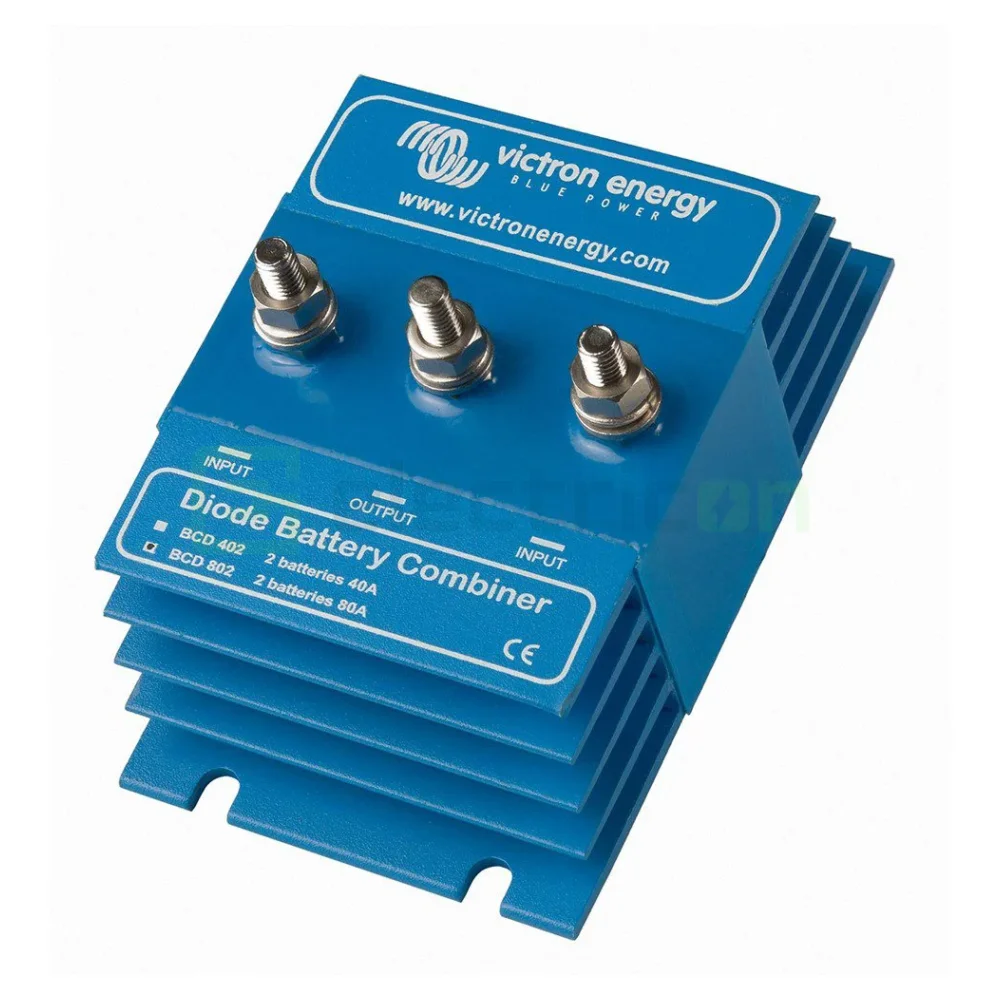

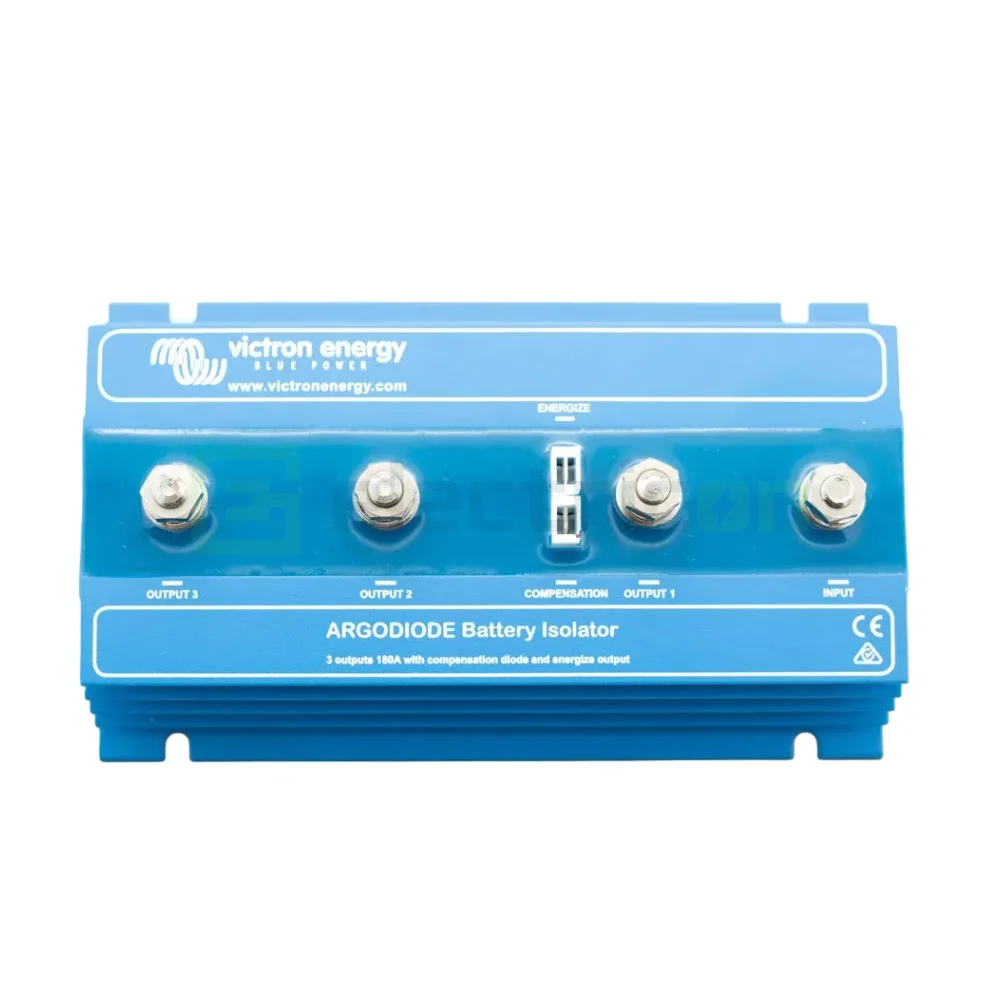

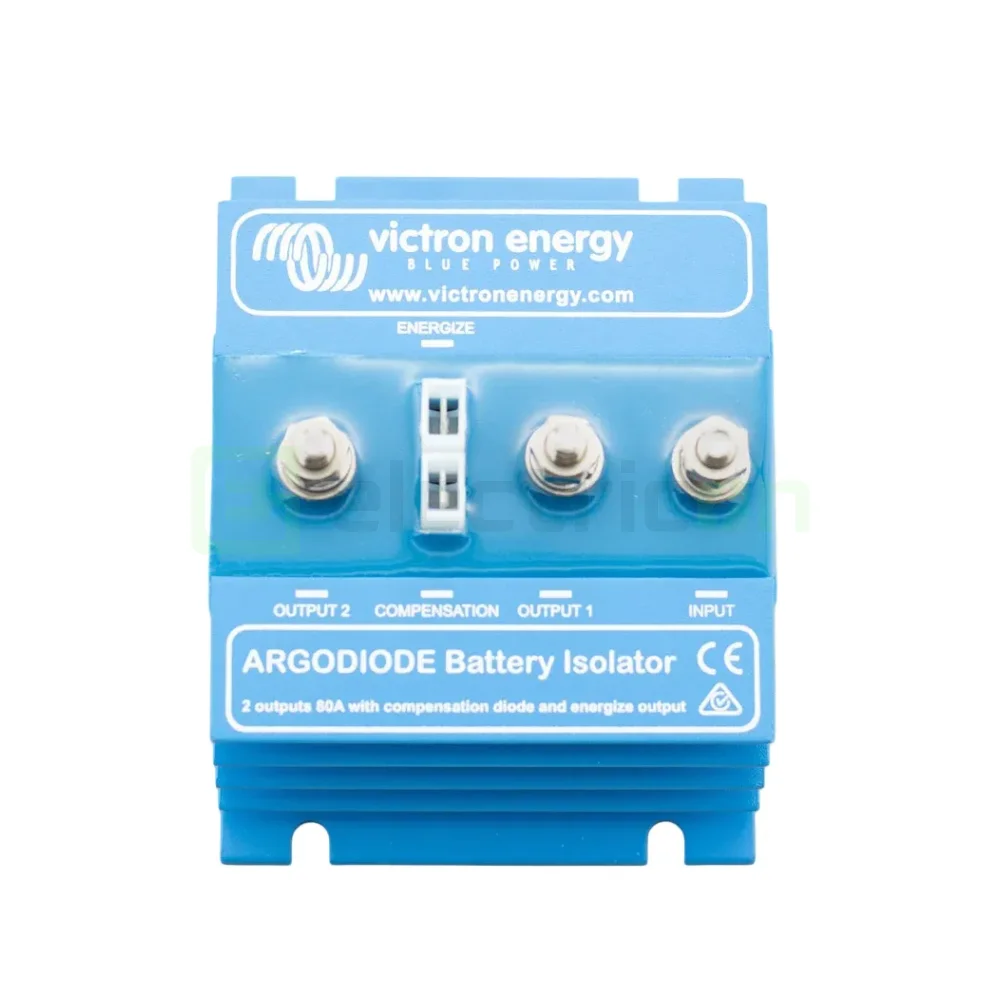

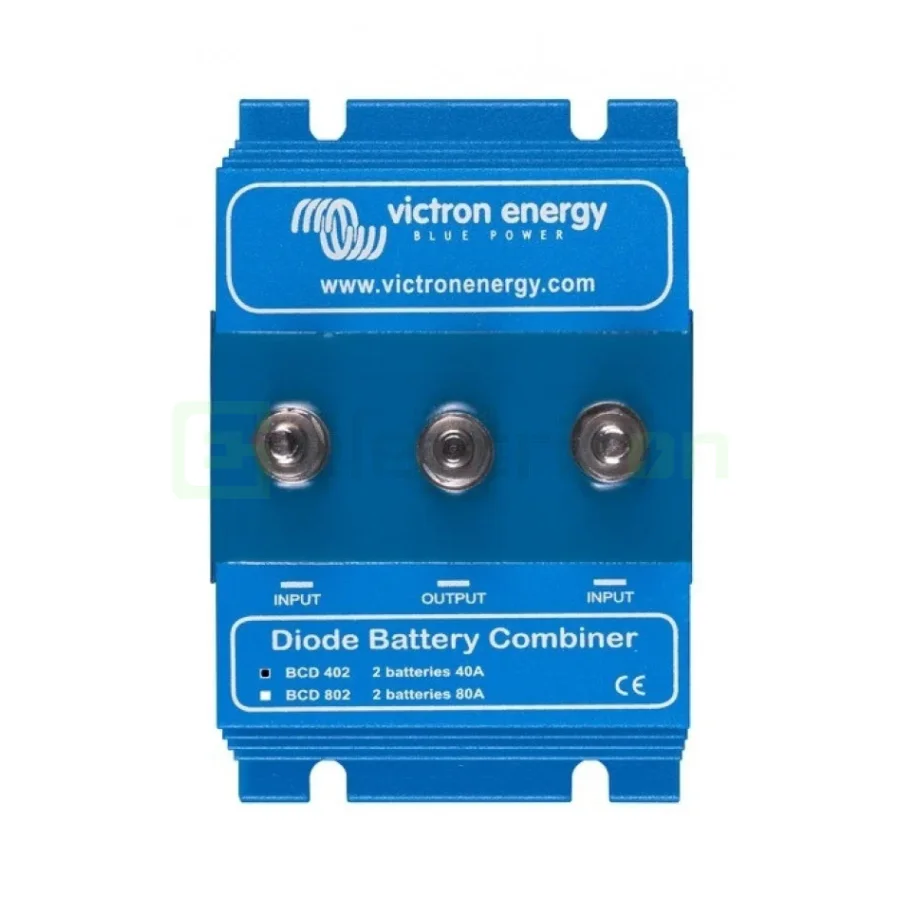

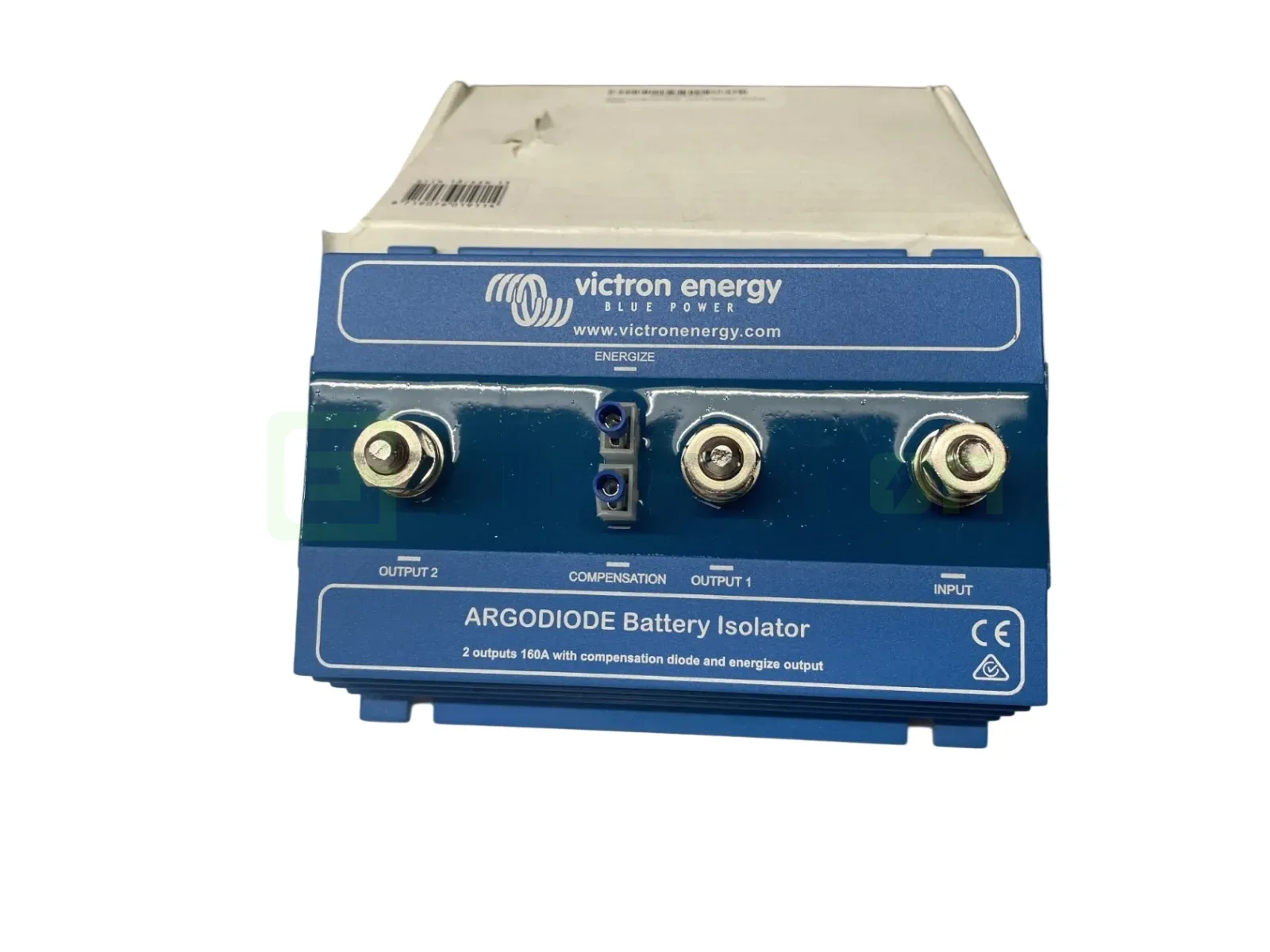

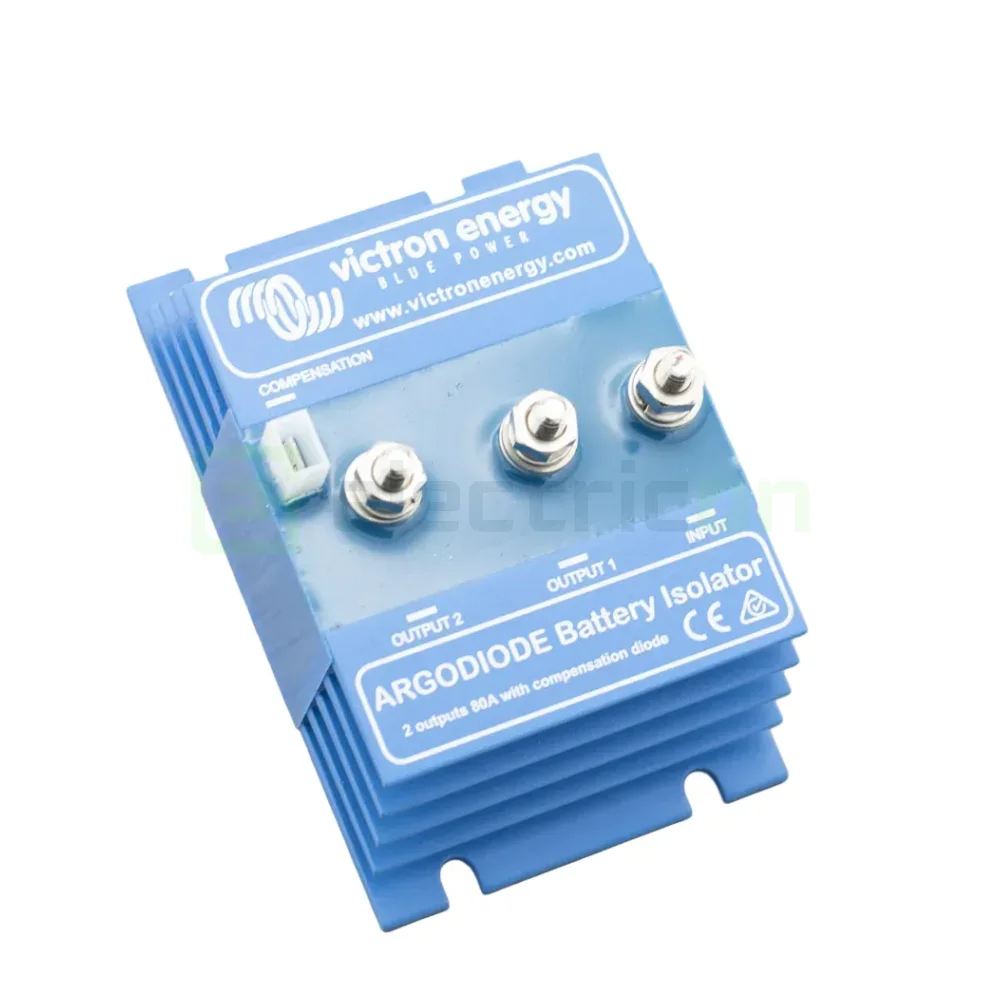

- Izolatoarele cu diode separă bancurile permanent, dar introduc o cădere de tensiune. Fișa produsului arată cum se compensează aceasta la sursa de încărcare.
- Izolatoarele cu tranzistoare FET au o cădere de tensiune mai mică decât cele cu diode.

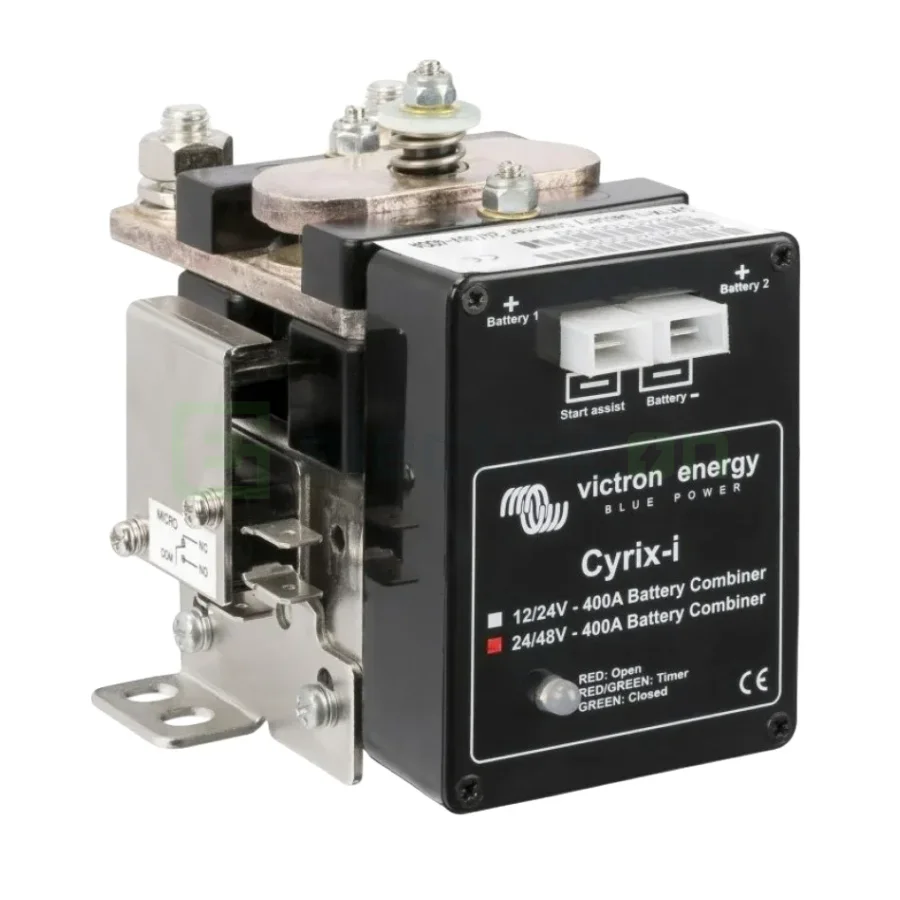

- Combinatoarele cu releu cuplează bancurile numai când tensiunea arată că sursa încarcă și le separă în rest.
- Pentru bateriile cu litiu se folosesc numai variantele declarate de producător pentru această chimie.
Categorii înrudite
Toate se regăsesc în categoria Baterii fotovoltaice și accesorii. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între un șunt simplu și un SmartShunt?
Șuntul simplu este doar elementul de măsură: produce o tensiune mică, proporțională cu curentul, pe care o citește alt aparat. SmartShunt conține și electronica care calculează starea de încărcare și o transmite pe telefon sau către sistemul de monitorizare.
Ce înseamnă marcajul 500 A/50 mV al unui șunt?
La un curent de 500 A, pe șunt apare o cădere de tensiune de 50 mV. Valoarea de 500 A este curentul pentru care șuntul este dimensionat. Se alege un șunt cu curent nominal cel puțin egal cu curentul maxim al sistemului.
Un monitor de baterie protejează bateria la descărcare?
Nu. Monitorul măsoară și afișează starea de încărcare, dar nu deconectează consumatorii. Protecția la descărcare adâncă se face cu un releu de protecție sau cu sistemul de management al bateriei.
Ce diferență este între un izolator cu diode și unul cu tranzistoare FET?
Ambele separă bancurile de baterii la descărcare și le lasă să se încarce din aceeași sursă. Izolatorul cu diode introduce o cădere de tensiune care trebuie compensată la sursă. Izolatorul cu tranzistoare FET are o cădere de tensiune mai mică.
Se poate folosi un izolator de baterii obișnuit cu o baterie cu litiu?
Numai dacă producătorul îl declară compatibil cu această chimie. Bateriile cu litiu au alt profil de tensiune la încărcare. Se folosesc combinatoarele declarate pentru litiu sau un încărcător DC-DC, conform documentației bateriei.
Orice baterie cu litiu are nevoie de un BMS extern?
Nu. Unele baterii au sistemul de management integrat, altele cer un modul extern. Tipul de modul compatibil este indicat în documentația producătorului bateriei și se verifică înainte de comandă.
Unde se montează șuntul de măsură al bateriei?
Pe conductorul negativ, între bateria sau grupul de baterii și restul instalației. Tot curentul consumatorilor și al încărcătoarelor trebuie să treacă prin șunt, altfel starea de încărcare calculată este greșită.
