Un șir de panouri produce tensiune ori de câte ori există lumină, inclusiv pe timp noros. Nu are buton de oprire, iar cablul de la panouri rămâne sub tensiune și după deconectarea invertorului de la rețea.
Separatorul de curent continuu creează punctul de întrerupere sigur pe acest traseu, pentru intervenții și pentru situații de urgență. Fără el, orice lucrare la invertor sau la cablul de șir se face pe un circuit sub tensiune.
Ce face și ce nu face
Separatorul se acționează manual și nu are declanșator. Nu reacționează la supracurent, la scurtcircuit sau la supratensiune. Rolul lui este scoaterea de sub tensiune a părții de curent continuu.
Aparatele de acest tip intră sub standardul SR EN 60947-3 și sunt declarate pentru curent continuu. Standardul și categoria de utilizare se citesc în fișa fiecărui produs. Un separator pentru curent alternativ nu întrerupe sigur un șir fotovoltaic, pentru că arcul de curent continuu nu se stinge la trecerea prin zero.
Alegerea aparatului
Tensiunea nominală se alege peste tensiunea în gol a șirului, calculată la temperatura minimă din amplasament. Curentul nominal se alege peste curentul de scurtcircuit al șirului, nu peste cel de funcționare.
Categoria de utilizare, declarată de producător, arată dacă aparatul poate întrerupe sub sarcină. Separatoarele de sarcină pot fi manevrate cu șirul în funcțiune, în limitele din fișă.
Numărul de poli
Numărul de poli nu este numărul de conductoare de conectat. La multe aparate, doi poli se leagă în serie pe aceeași polaritate, pentru ca arcul să se stingă pe două întreruperi succesive.

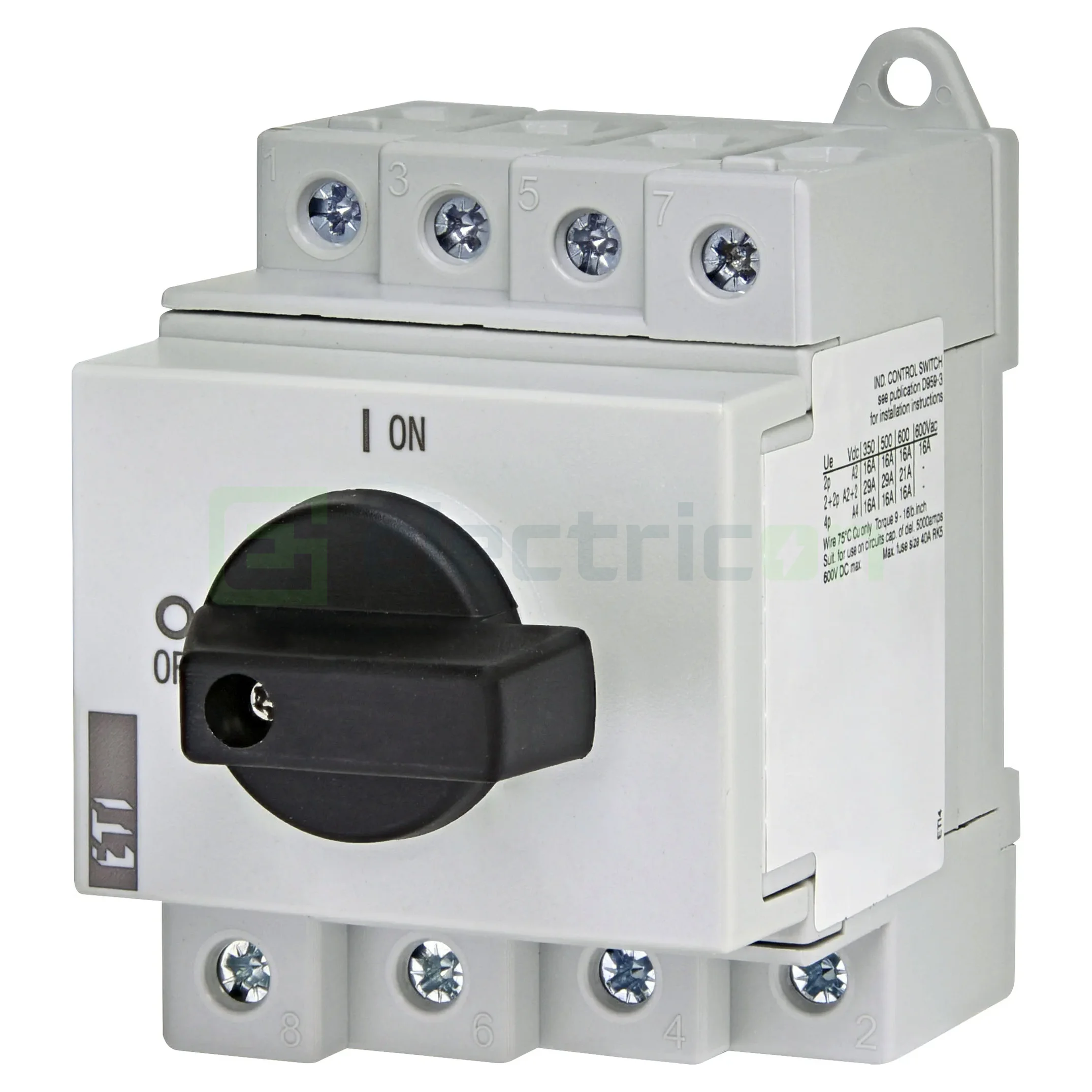

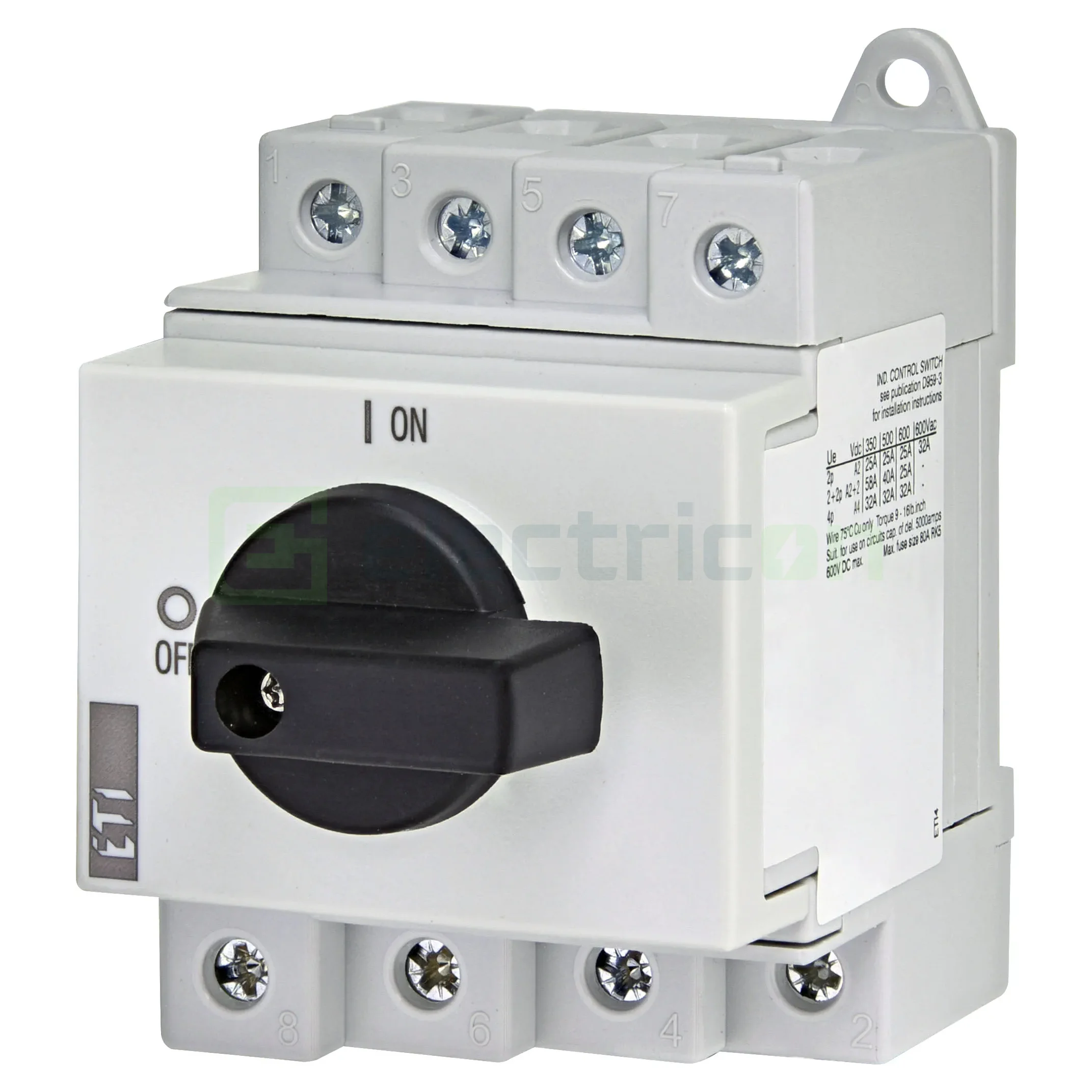

Un separator cu patru poli poate deservi astfel un singur șir, la o tensiune mai mare decât varianta cu doi poli. Schema de conectare și tensiunea admisă pentru fiecare variantă sunt date de producător. O legare greșită reduce tensiunea pe care aparatul o poate întrerupe.
Montaj și accesibilitate

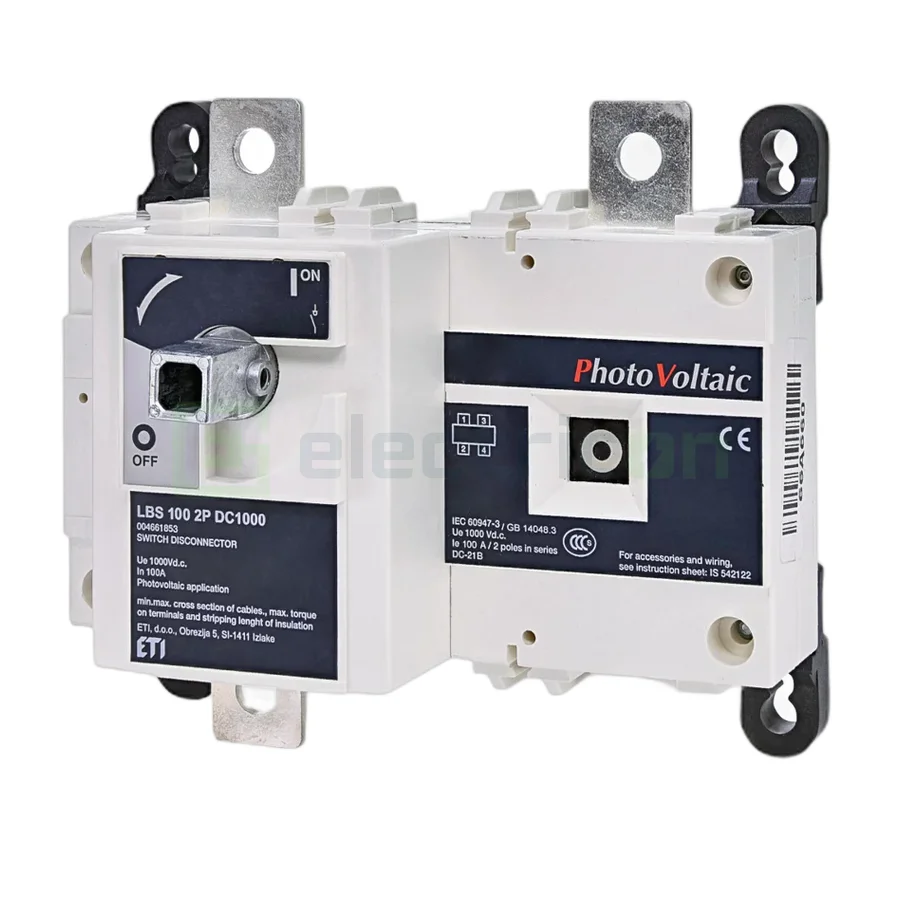

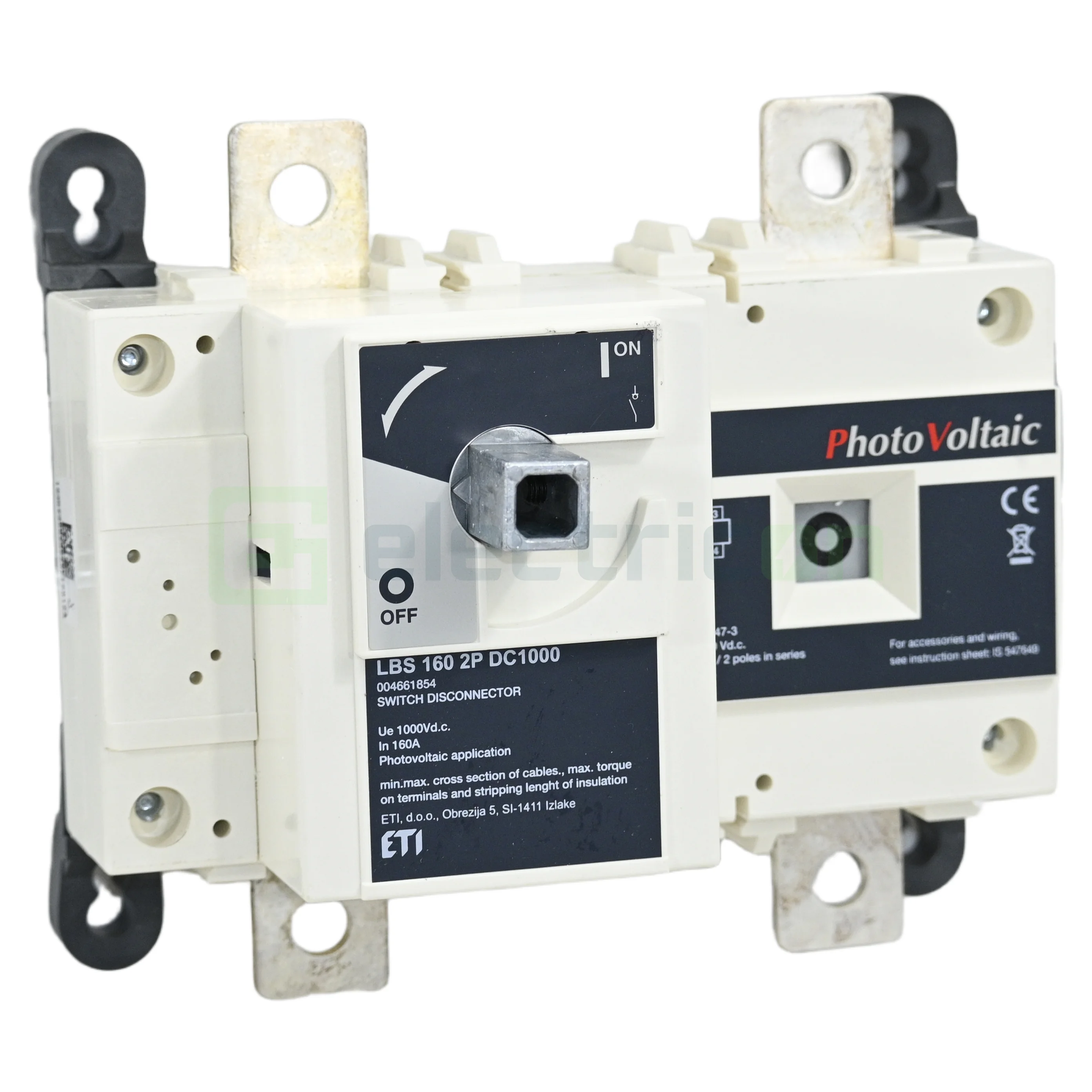

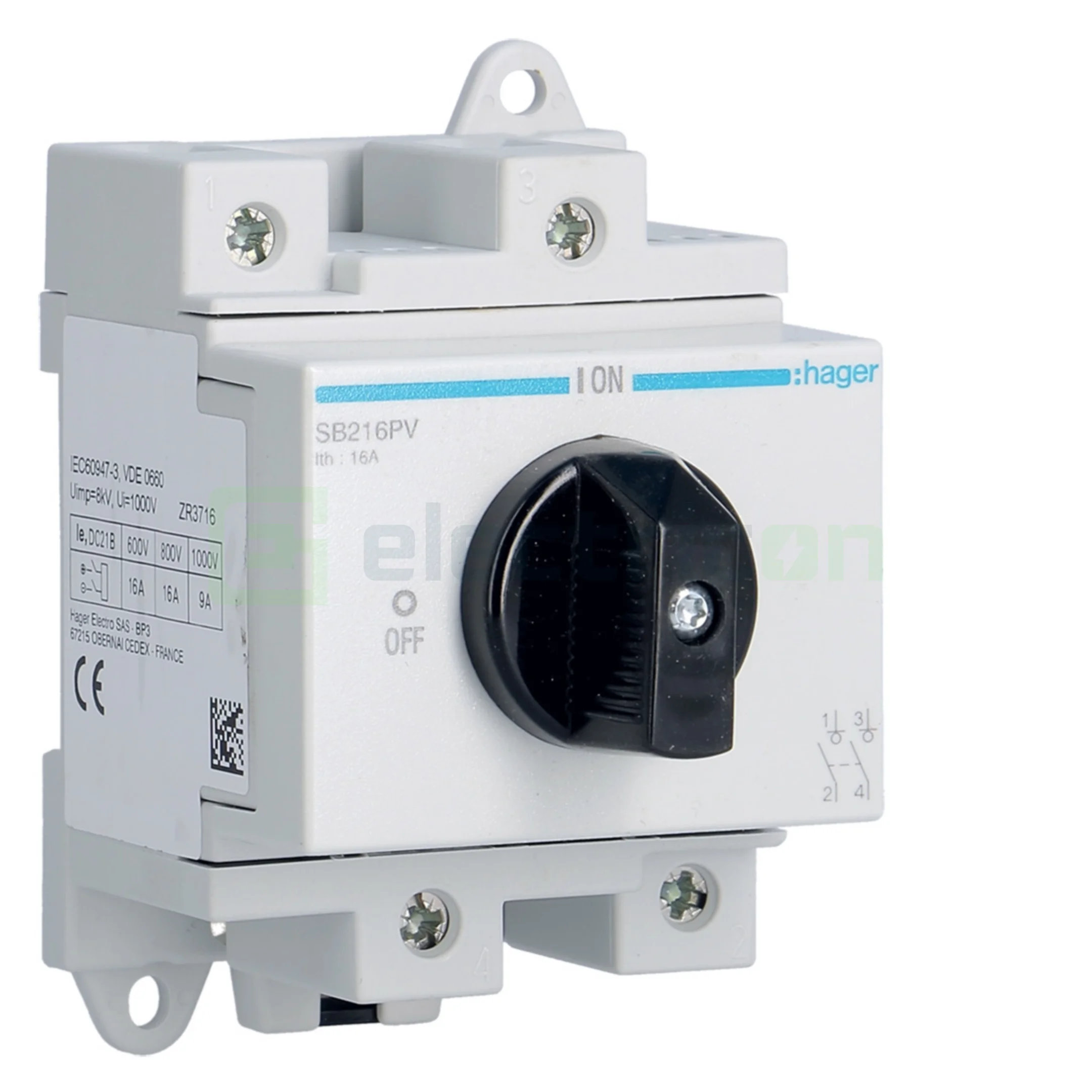

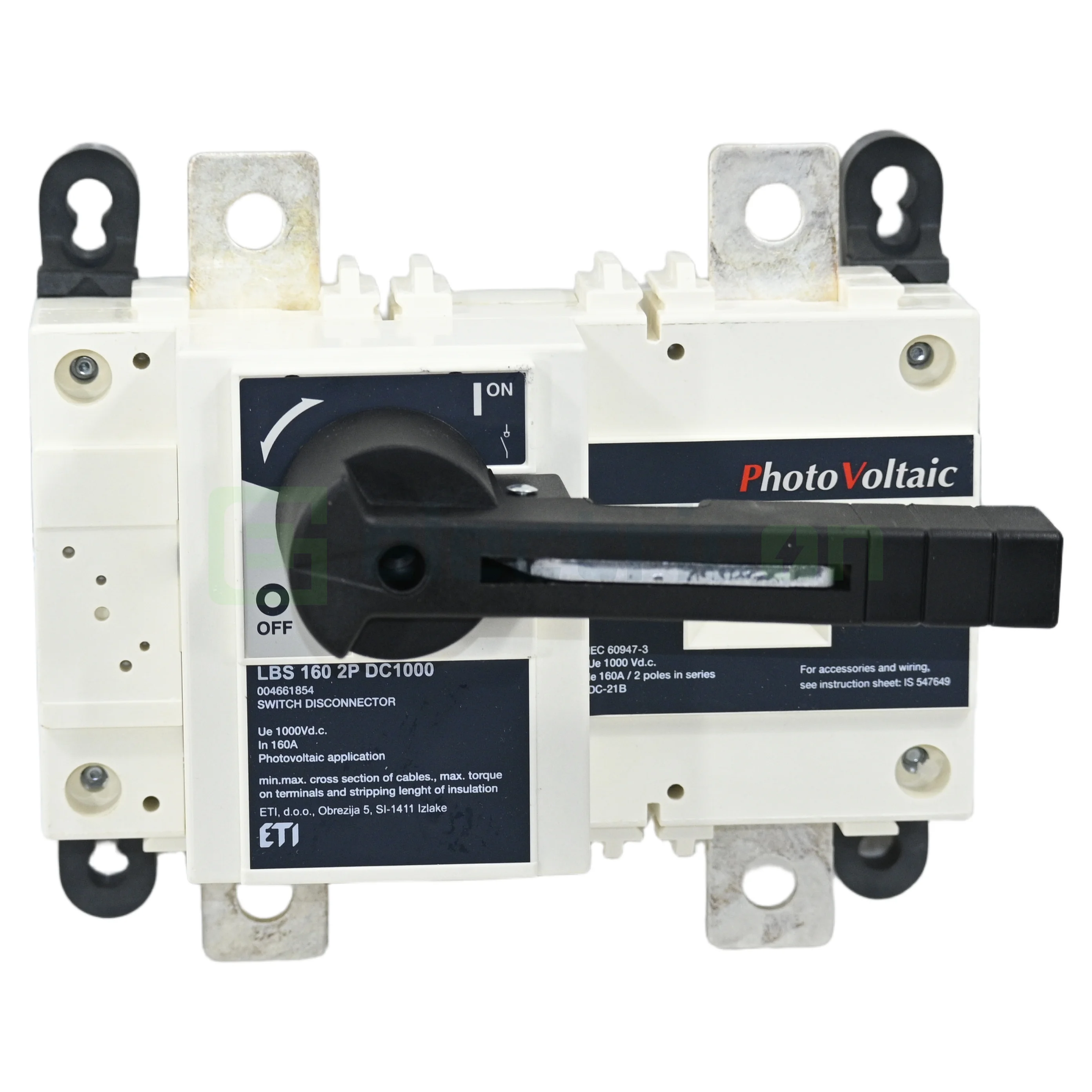

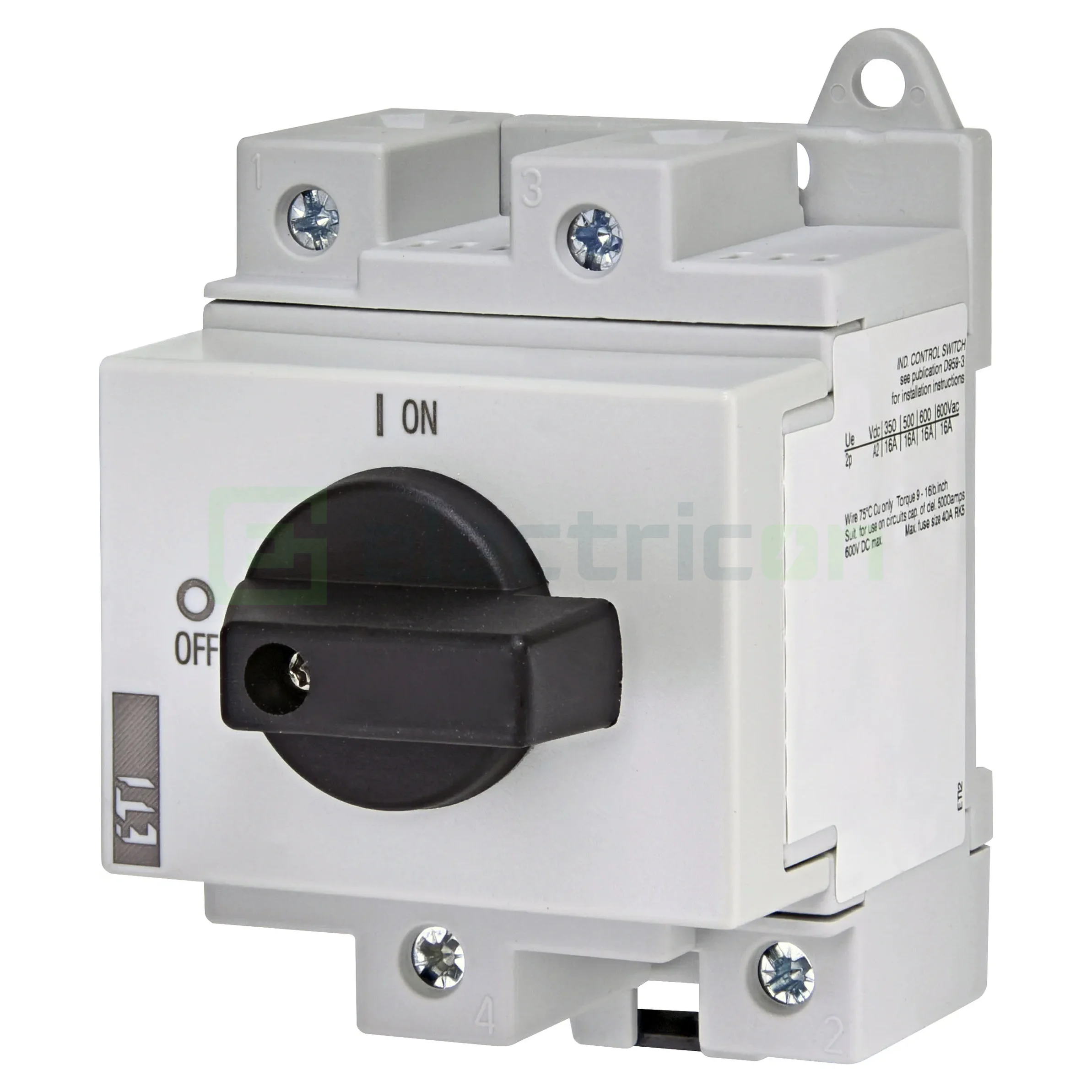

Aparatul se montează între șirul de panouri și invertor, de regulă aproape de invertor. Variantele modulare se montează pe șină DIN, în tablou. Variantele de curent mare se acționează cu un mâner, montat pe aparat sau pe ușa tabloului.
Poziția aleasă rămâne accesibilă fără demontarea altor echipamente și se marchează vizibil. Un punct de întrerupere accesibil permite izolarea rapidă a părții de curent continuu, inclusiv de către echipele de intervenție.
În exterior se folosesc numai aparatele sau carcasele declarate pentru această utilizare. Gradul de protecție și rezistența la radiație ultravioletă se verifică în fișă.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
De ce este nevoie de separator dacă invertorul are întrerupător propriu?
Întrerupătorul invertorului deconectează aparatul de la rețea. Cablul dinspre panouri rămâne sub tensiune, pentru că modulele produc ori de câte ori există lumină. Separatorul creează punctul de întrerupere pe partea de curent continuu.
Protejează separatorul instalația fotovoltaică?
Nu. Nu are declanșator și nu reacționează la supracurent, la scurtcircuit sau la supratensiune. Este un aparat de comutație manuală. Protecțiile se realizează cu siguranțe fuzibile de curent continuu și cu descărcătoare.
Se poate folosi un separator de curent alternativ pe un șir de panouri?
Nu. Curentul continuu nu trece prin zero, deci arcul format la deschiderea contactelor nu se stinge singur. Aparatele pentru această aplicație au camere de stingere adaptate și sunt declarate pentru o tensiune continuă anume.
Câți poli trebuie să aibă separatorul pentru un șir?
Depinde de schema producătorului. La multe aparate, doi poli se leagă în serie pe aceeași polaritate, pentru stingerea arcului pe două întreruperi succesive. Un separator cu patru poli poate deservi astfel un singur șir, la o tensiune mai mare.
Ce curent nominal trebuie să aibă separatorul?
Unul peste curentul de scurtcircuit al șirului, nu peste curentul de funcționare. Un panou lucrează aproape de curentul lui maxim în orice zi însorită, iar diferența dintre cele două valori este mică.
Se poate acționa separatorul cu instalația în funcțiune?
Da, dacă este un separator de sarcină declarat pentru această utilizare. Categoria de utilizare și limitele de manevră sub sarcină se citesc în fișa produsului și se respectă la conectarea după schema producătorului.
Unde se montează separatorul de curent continuu?
Între șirul de panouri și invertor, de regulă aproape de invertor, într-un loc accesibil fără demontarea altor echipamente. Poziția se marchează vizibil. Un separator ajuns în spatele unui aparat nu poate fi acționat atunci când este nevoie.
