Tabloul electric adăpostește aparatele de protecție și de comandă ale unei instalații, le fixează pe șină DIN și le separă de părțile accesibile. Se alege după locul de montaj, după numărul de aparate pe care trebuie să le primească și după condițiile de mediu.
Tablourile se livrează de regulă fără aparataj. Siguranțele, diferențialele și celelalte aparate se aleg și se comandă separat. Fac excepție blocurile de măsură și protecție și tablourile de șantier echipate. Conținutul exact al livrării, inclusiv barele de nul și de protecție, se citește în fișa fiecărui produs.
Tipuri de tablouri
Cum alegi un tablou
Numărul de module
Capacitatea tabloului se exprimă în module, lățimea unui aparat modular monopolar. Se adună lățimea tuturor aparatelor prevăzute în proiect, inclusiv diferențialele, descărcătorul și eventualele contoare. La total se adaugă o rezervă pentru extinderi ulterioare.
Configurația, de exemplu trei rânduri de câte doisprezece module, influențează și așezarea barelor de alimentare și a conductoarelor. Ea se citește în titlul și în fișa fiecărui produs.
Montajul
Tablourile aparente se fixează pe perete. Cele îngropate se montează într-o nișă, iar adâncimea de încastrare se verifică înainte de pregătirea peretelui. La pereții din gips-carton sau cu termoizolație se folosesc variantele declarate pentru acest tip de perete.
Gradul de protecție
Gradul de protecție, marcat IP, arată rezistența carcasei la pătrunderea corpurilor solide și a apei. Rezistența la șocuri mecanice se marchează IK. Valorile se aleg după locul de montaj și se citesc în fișa fiecărui produs, pentru că diferă între modele.
Materialul și ușa
Tablourile se fabrică din material plastic sau din metal. Ușa poate fi plină, transparentă sau perforată, iar unele modele se livrează fără ușă. Alegerea ține de loc, de acces și de necesitatea de a vedea starea aparatelor fără deschidere.
Căldura degajată
Aparatele din tablou degajă căldură. Un tablou supraaglomerat, fără spațiu între aparate, se încălzește peste limitele admise de aparataj. Producătorii tablourilor indică puterea disipată admisă pentru fiecare model.
Categorii înrudite
Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Tabloul electric vine echipat cu siguranțe?
De regulă nu. Tablourile se livrează fără aparataj, iar siguranțele și diferențialele se comandă separat. Fac excepție blocurile de măsură și protecție și tablourile de șantier echipate. Conținutul exact al livrării, inclusiv barele de nul și de protecție, este indicat în fișa fiecărui produs.
Câte module trebuie să aibă tabloul?
Suma lățimilor tuturor aparatelor din proiect, măsurată în module, plus o rezervă pentru extinderi. Se numără și diferențialele, descărcătorul, contoarele și celelalte aparate cu lățime mai mare de un modul.
Ce diferență este între un tablou aparent și unul îngropat?
Tabloul aparent se fixează pe suprafața peretelui. Tabloul îngropat se montează într-o nișă, iar adâncimea lui de încastrare se verifică înainte de pregătirea peretelui. Pentru pereții de gips-carton există variante dedicate.
Ce grad de protecție trebuie să aibă un tablou de exterior?
Unul potrivit expunerii la apă și praf din locul de montaj, conform proiectului. Gradul de protecție IP diferă între modele și se citește în fișa produsului. Intrările de cablu se etanșează cu presetupe potrivite.
Tablou de plastic sau de metal?
Alegerea ține de locul de montaj, de solicitările mecanice și de cerințele proiectului. Tablourile metalice se leagă la conductorul de protecție. Caracteristicile fiecărui model se citesc în fișa produsului.
Ce este un tablou combo?
Un tablou care reunește aparatajul electric și echipamentele multimedia în același corp, în compartimente separate. Separarea ține circuitele de curent slab la distanță de cele de putere.

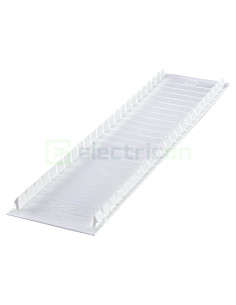

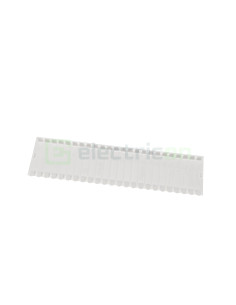

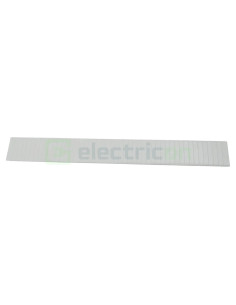

Cum se acoperă locurile libere din tablou?

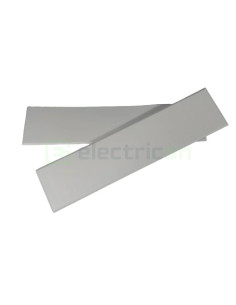

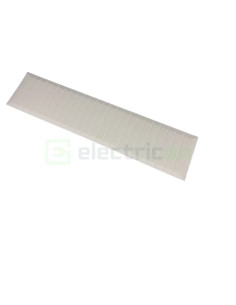

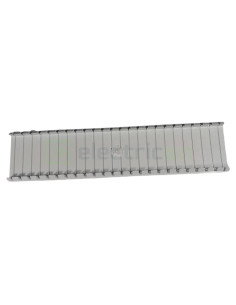

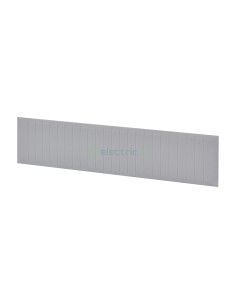

Cu benzi obturatoare sau capace pentru module, din accesoriile tabloului. Locurile libere nu se lasă deschise, pentru că permit accesul la bornele aparatelor sub tensiune.
