Fiecare circuit dintr-o instalație trece prin mai multe legături. Ele se află în doza de derivație, pe șina DIN a tabloului, la barele de nul și de protecție, la alimentarea unei siguranțe. O legătură slăbită se încălzește și este una dintre cauzele frecvente ale defectelor în instalații. Alegerea clemei potrivite și montajul ei corect evită această situație.
Subcategorii
Cum alegi o clemă
Secțiunea și tipul conductorului
Fiecare clemă are un domeniu de secțiuni declarat, separat pentru conductoarele rigide, cu un fir sau cu mai multe fire, și pentru cele flexibile. Unele cleme primesc conductoare flexibile direct, altele numai cu ferulă. Domeniul se citește în titlul și în fișa produsului.
Curentul
Curentul nominal al clemei trebuie să acopere curentul circuitului. La clemele montate alăturat în tablouri aglomerate, căldura se adună, iar valorile declarate se aplică în condițiile de montaj indicate de producător.
Tehnologia de conectare
| Conectare |
Particularități |
| Cu șurub |
Se strânge la cuplul indicat de producător, cu șurubelniță dinamometrică. Un șurub prea slab sau prea strâns slăbește contactul. |

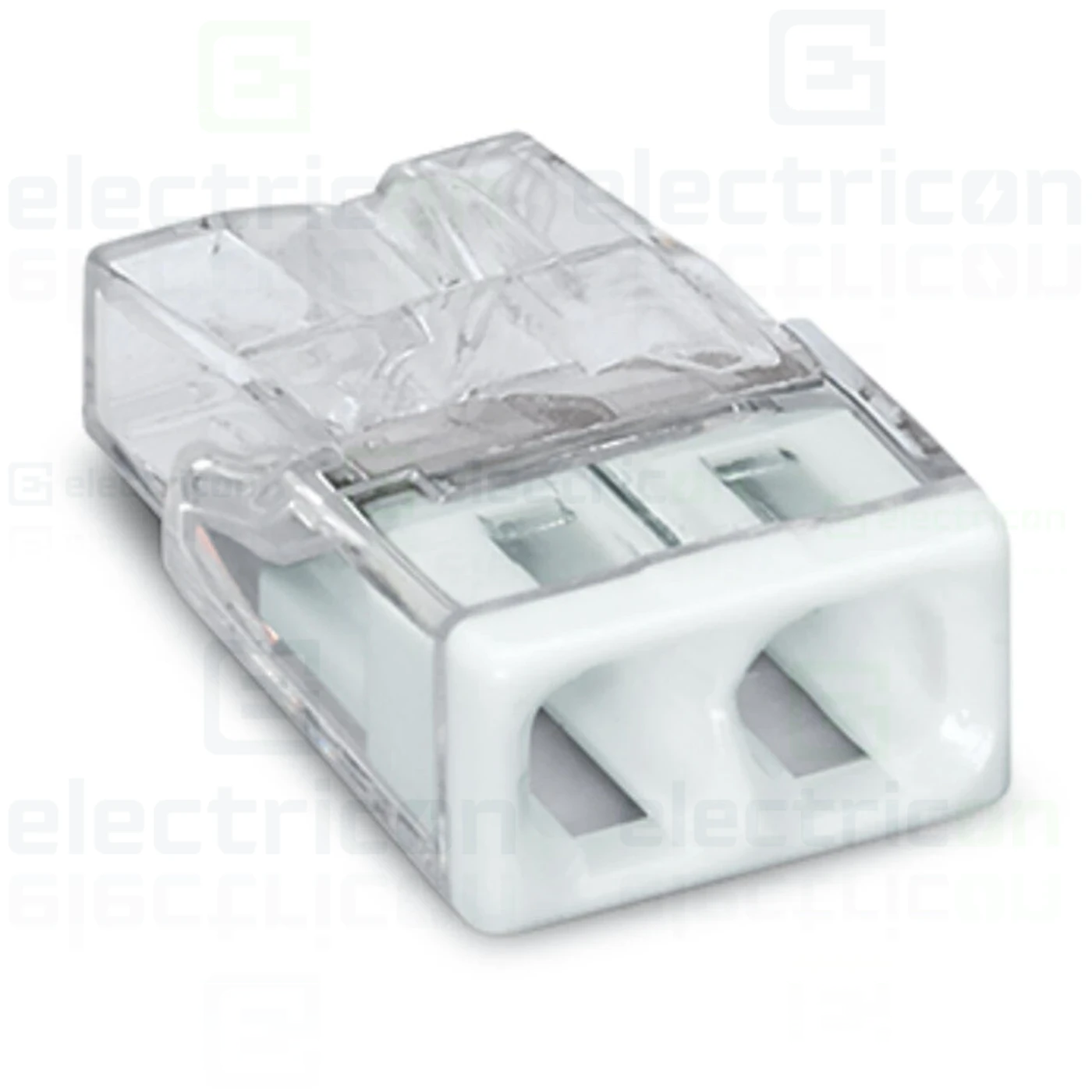

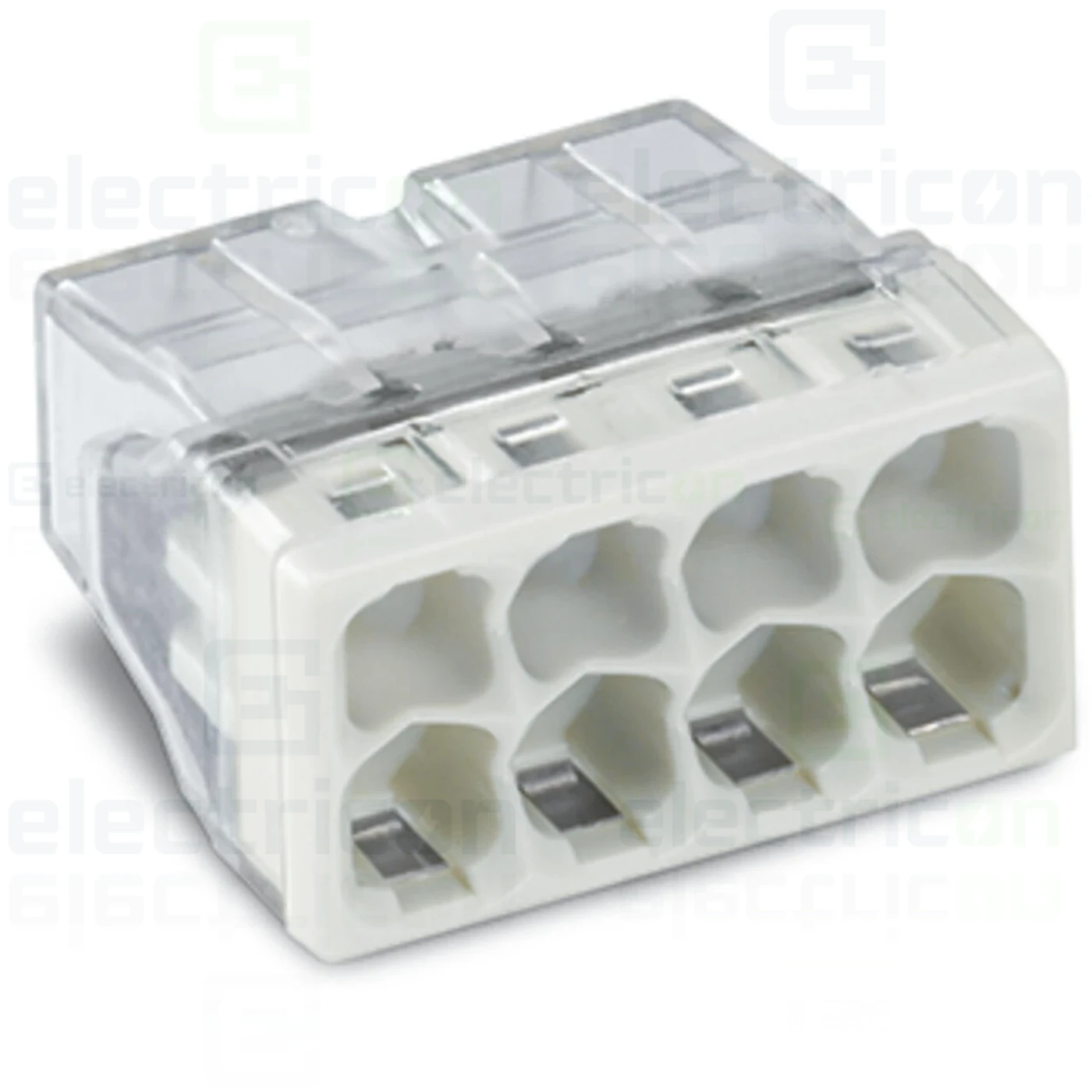

| Cu arc, prin împingere |
Conductorul rigid sau cel cu ferulă se introduce direct. Presiunea de contact este dată de arc. |

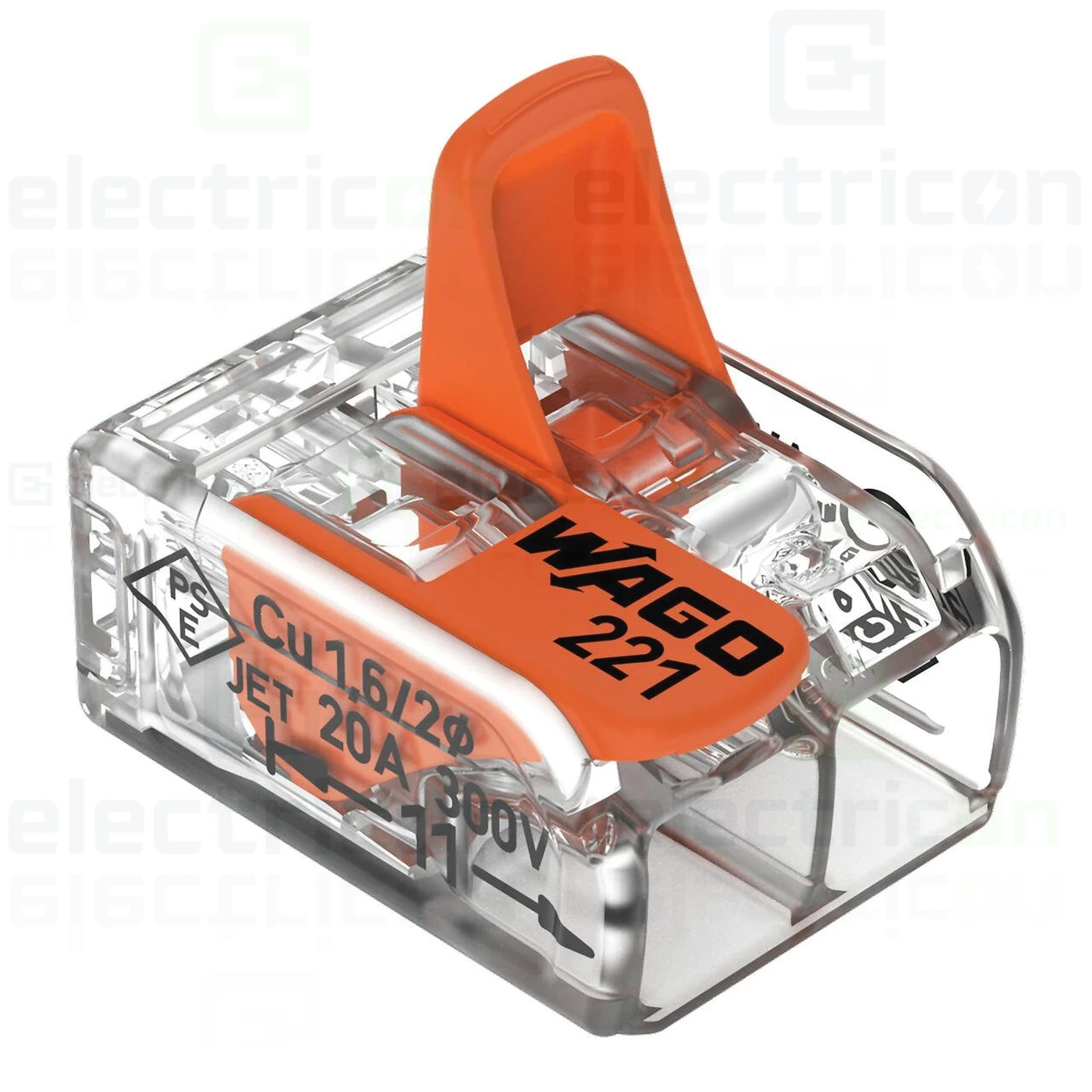

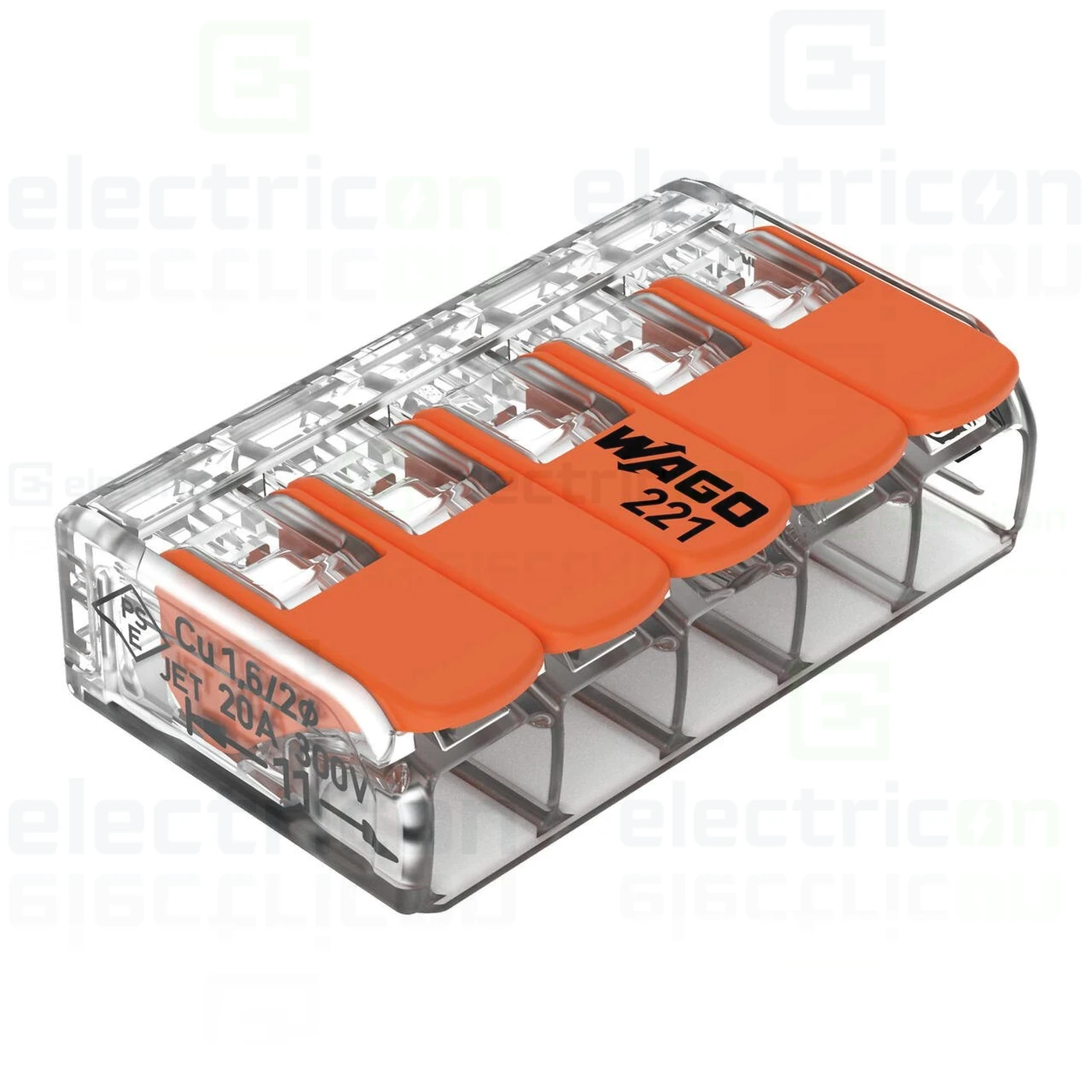

| Cu pârghie sau cu deschidere |
Clema se deschide pentru introducerea conductorului flexibil fără ferulă, apoi se închide. |
Conductoarele de aluminiu

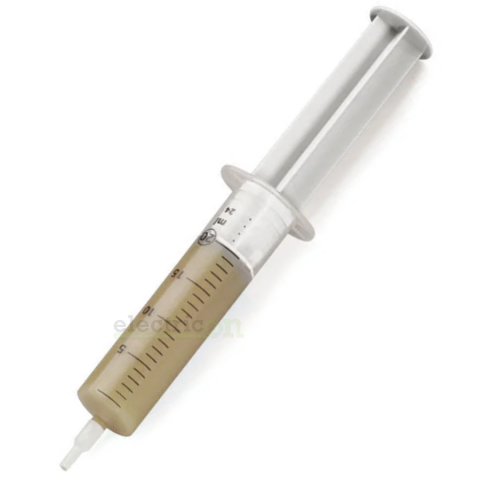

Conductorul de aluminiu se leagă numai într-o clemă declarată pentru aluminiu. Pregătirea capătului, cuplul de strângere și eventuala pastă de contact se aplică exact cum indică producătorul clemei.
Lungimea de dezizolare
Lungimea de dezizolare este indicată pe clemă sau în fișa ei. Un capăt prea scurt nu face contact pe toată suprafața, iar unul prea lung lasă conductor neizolat în afara clemei.
Culoarea
Clemele de șir se fabrică în culori care marchează rolul conductorului: albastru pentru nul, verde-galben pentru protecție. Clemele de protecție fac și legătura electrică cu șina DIN, conform declarației producătorului.
Categorii înrudite
Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între o clemă de derivație și o clemă de șir?

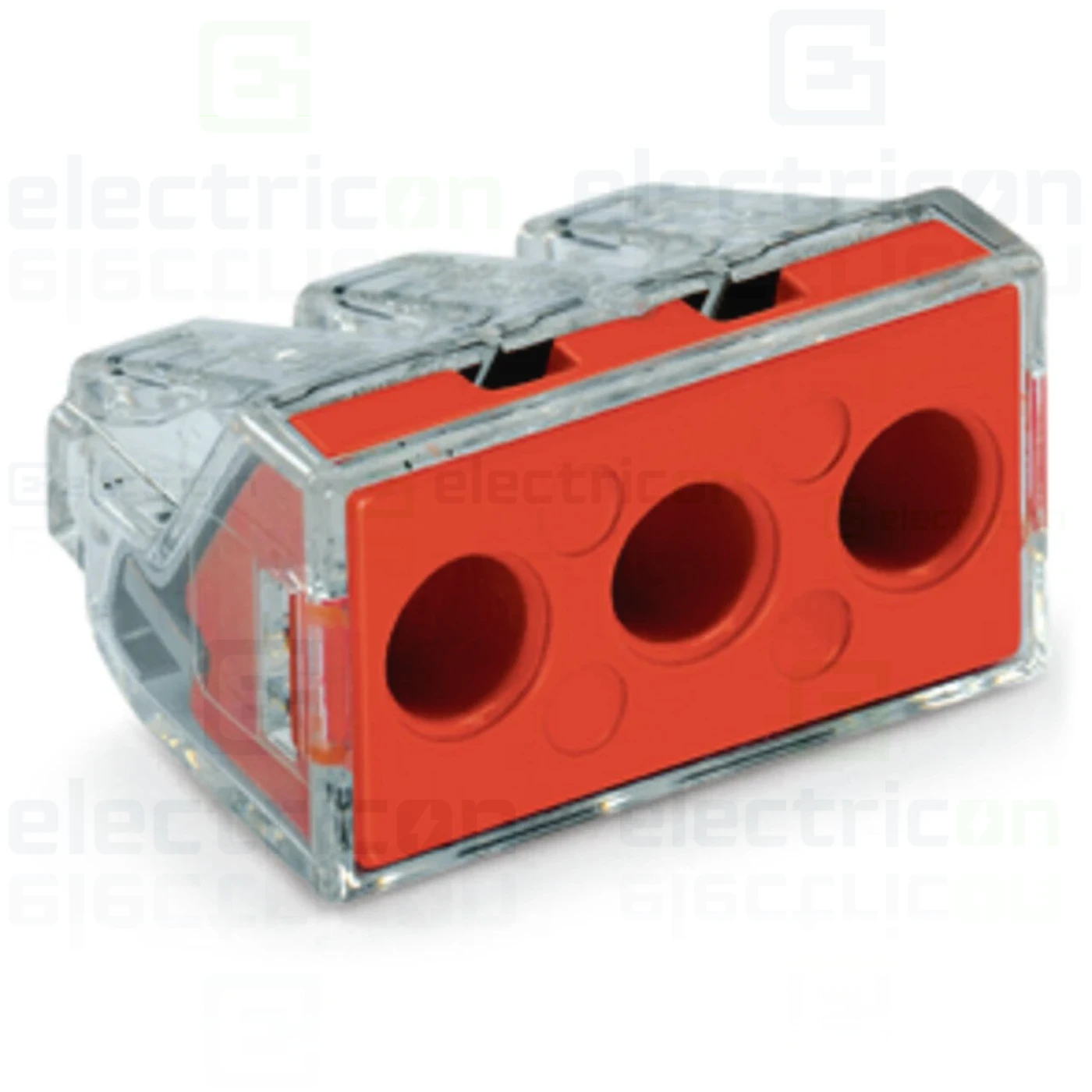

Clema de derivație leagă conductoare între ele, în doze și cutii de joncțiune. Clema de șir se montează pe șina DIN și ordonează legăturile din tablou, fiecare conductor având poziția lui marcată.
Pot introduce un conductor flexibil direct în clemă?
Numai dacă producătorul declară acest lucru. Unele cleme primesc conductoare flexibile direct, altele numai cu ferulă. Informația se citește în fișa produsului.
Pot lega aluminiu în orice clemă?
Nu. Conductorul de aluminiu se leagă numai într-o clemă declarată pentru aluminiu, cu pregătirea capătului și cuplul de strângere indicate de producător.
Clemă cu șurub sau clemă cu arc?
Clema cu șurub se strânge la cuplul indicat de producător. La clema cu arc, presiunea de contact este dată de arc, iar montajul se face fără strângere. Alegerea ține de aplicație și de preferința instalatorului.
De ce se încălzește o clemă?
Cel mai des, din cauza unui contact slăbit: șurub strâns incorect, capăt dezizolat prea scurt sau conductor flexibil fără ferulă într-o clemă care o cere. Și o clemă subdimensionată pentru curentul circuitului se încălzește.
Ce culoare au clemele de nul și de protecție?
Clemele de nul sunt de regulă albastre, iar cele de protecție verde-galben. Clemele de protecție fac și legătura electrică cu șina DIN, conform declarației producătorului.
Cât trebuie dezizolat conductorul pentru o clemă?
Atât cât indică producătorul, pe clemă sau în fișa ei. Un capăt prea scurt nu face contact complet, iar unul prea lung lasă conductor neizolat în afara clemei.
