Un tablou multimedia gol are o placă de montaj și, de regulă, o șină. Pentru a deveni punctul central al rețelei de date și de televiziune, are nevoie de accesorii. Acestea sunt suporturile pentru echipamente, alimentarea, patch panel-ul și conectorii pentru cablurile care sosesc din camere.
Criteriile pentru alegerea tabloului sunt explicate în categoria Tablouri multimedia și dulapuri rack. Aici se găsesc accesoriile care îl echipează.
Tipuri de accesorii
| Accesoriu |
La ce folosește |
| Suporturi, benzi elastice, panouri de montaj |
Fixarea routerului, a terminalului de fibră și a switch-ului în tablou |
| Prize pentru tablou |
Alimentarea echipamentelor direct din tablou |
| Patch panel și module de date |
Terminarea cablurilor de date care vin din camere |
| Conectori coaxiali |
Legătura cablurilor de televiziune din tablou |
| Adaptoare pe șină |
Montajul modulelor de date direct pe șina DIN |
Fixarea echipamentelor

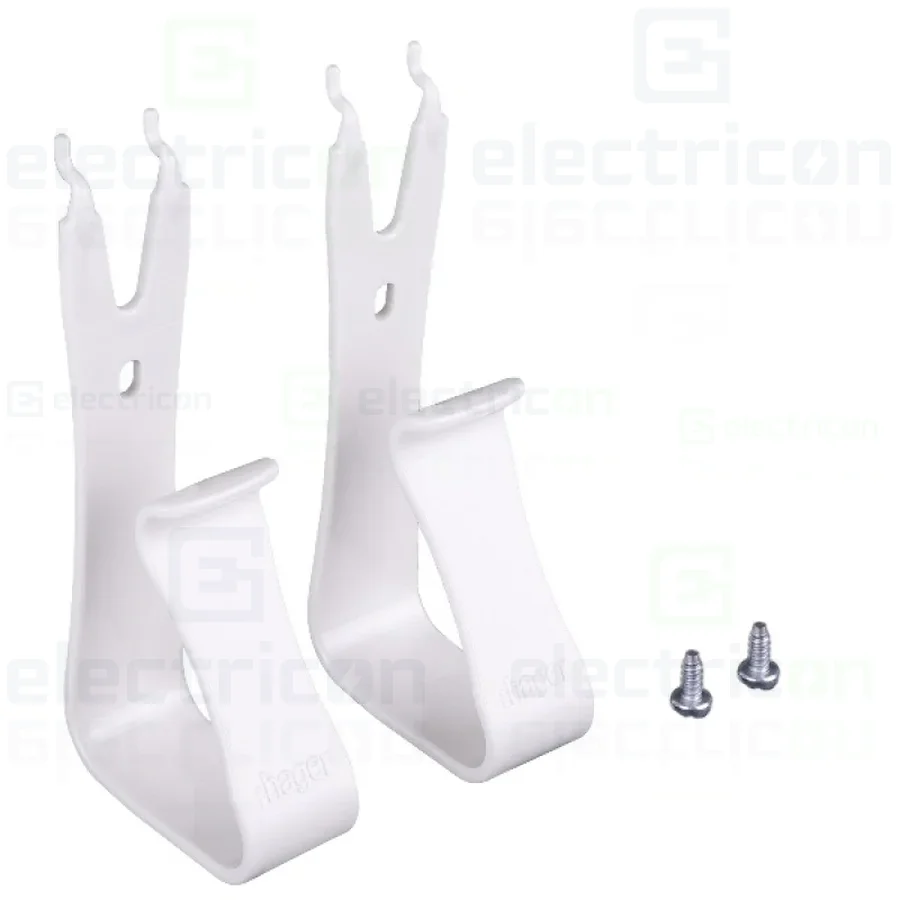

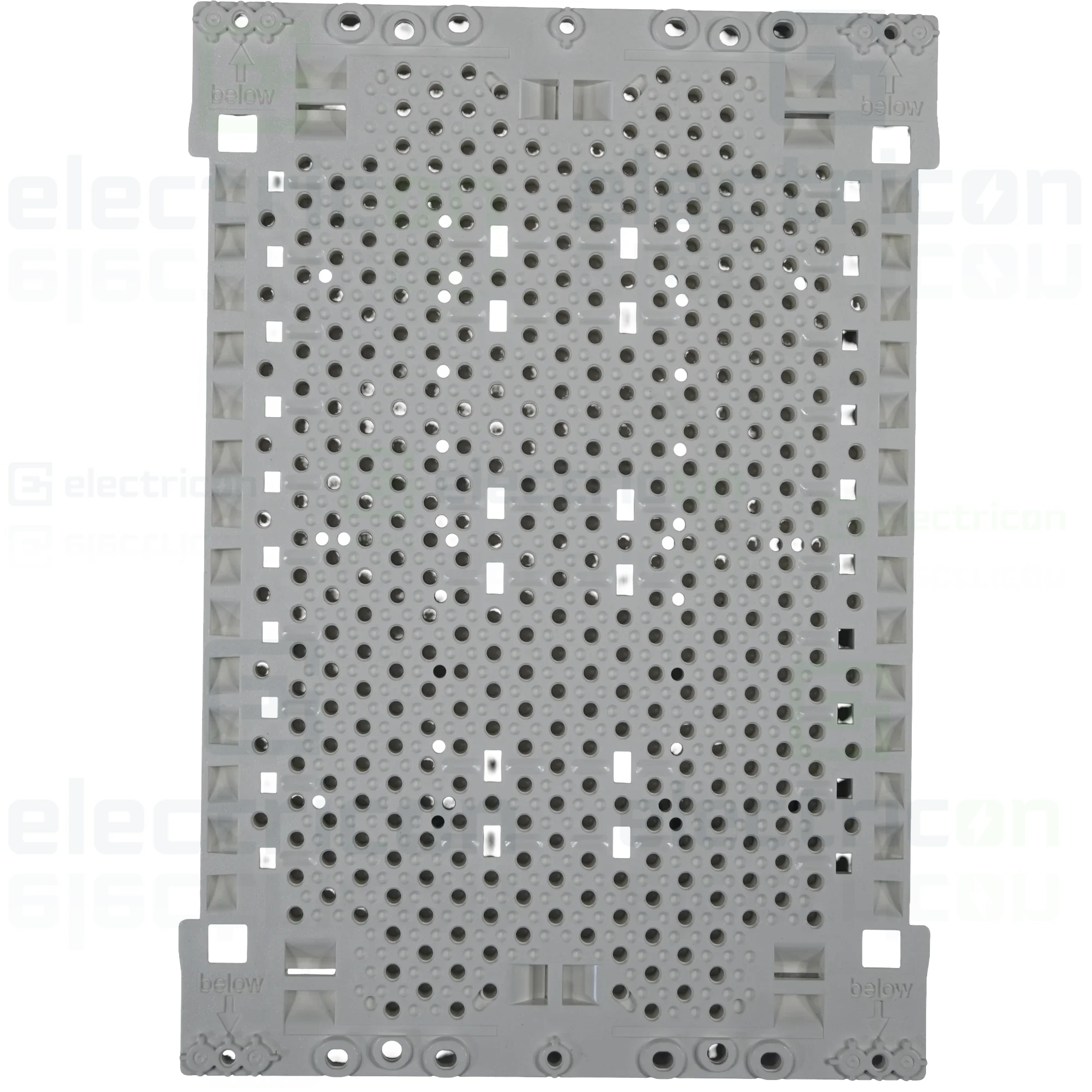

Suporturile și benzile elastice se prind pe placa perforată a tabloului și țin echipamentul fără găuri suplimentare. Se aleg după dimensiunea și greutatea echipamentului și după tipul plăcii de montaj. Echipamentul se așază astfel încât fantele lui de ventilație să rămână libere.
Alimentarea echipamentelor

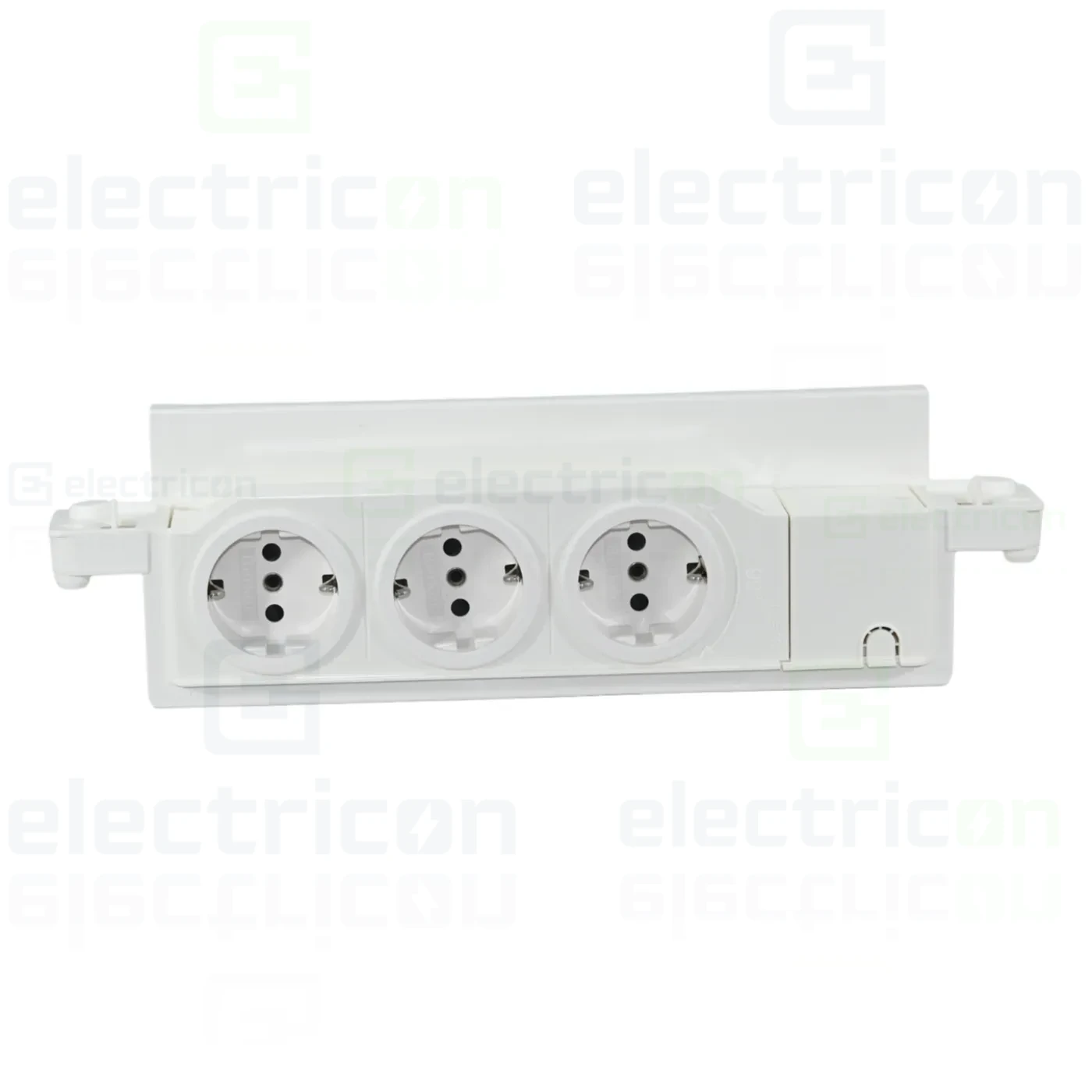

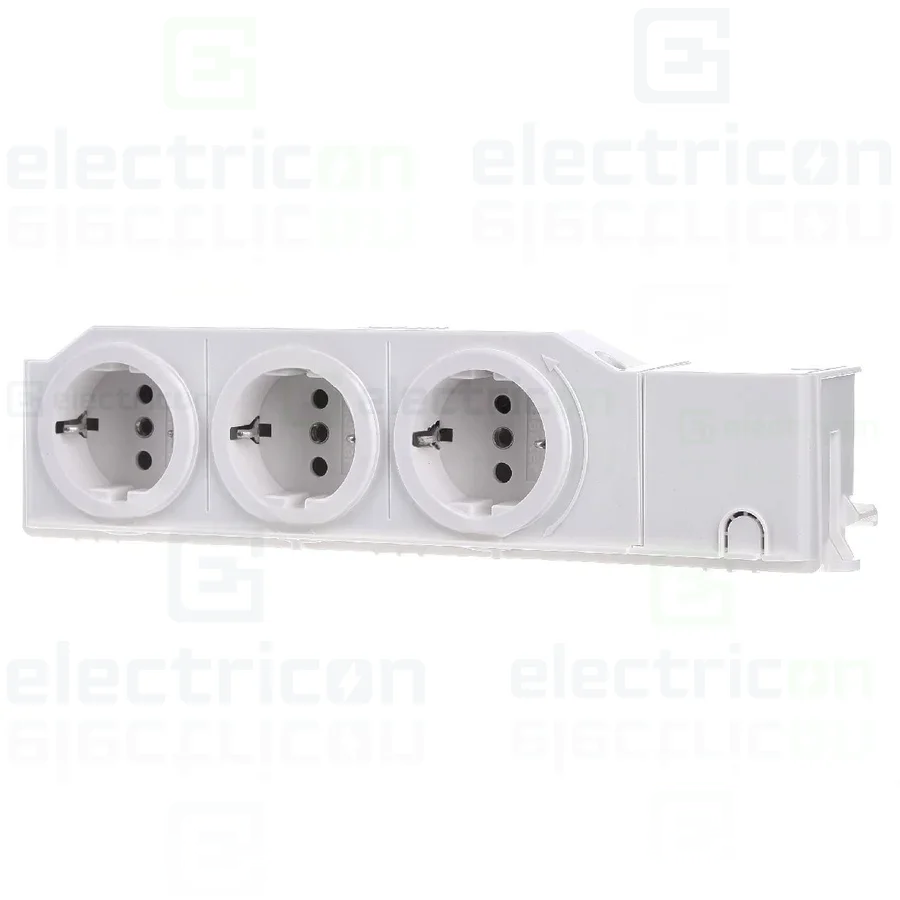

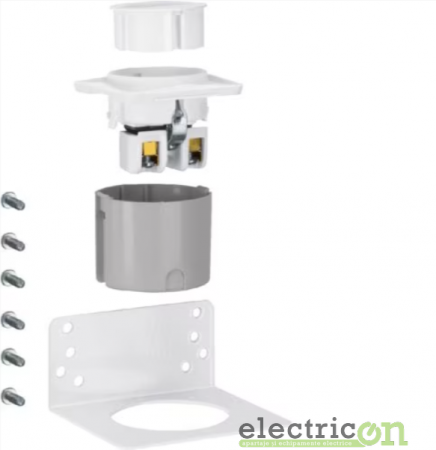

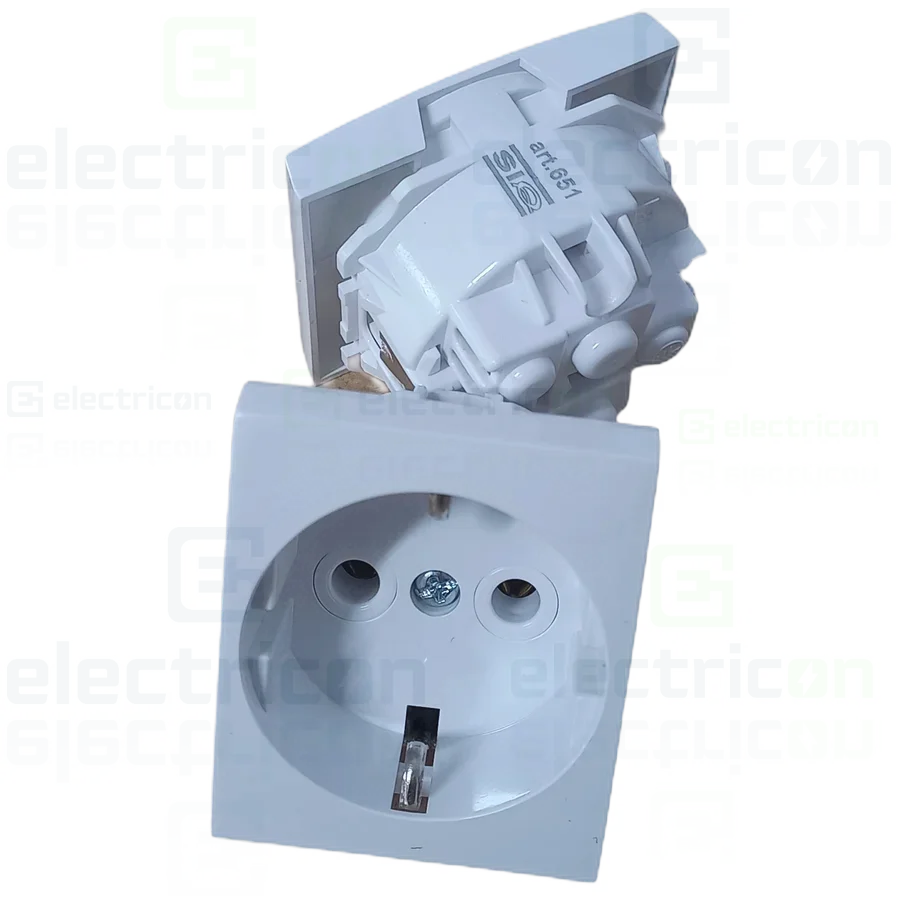

Priza din tablou se alimentează dintr-un circuit protejat, cu siguranță automată și protecție diferențială. Cablul de putere se pozează separat de cablurile de date.
Numărul de prize se alege după echipamentele care se alimentează din tablou. Sursele externe ale echipamentelor, montate în priză, ocupă loc suplimentar, iar spațiul din tablou se verifică înainte de comandă.
Patch panel și module de date
Cablurile de date din camere se termină pe modulele unui patch panel, iar echipamentul de rețea se leagă la ele prin cabluri scurte de conexiune. Modulele trebuie să aibă formatul acceptat de patch panel sau de adaptorul pe șină în care se montează.
Categoria modulului trebuie să fie cel puțin egală cu cea a cablului instalat. Legătura funcționează la performanța celei mai slabe componente. Modulele ecranate se folosesc cu cablu ecranat, iar ecranul se leagă la pământ conform documentației modulului.
Conexiunile de televiziune

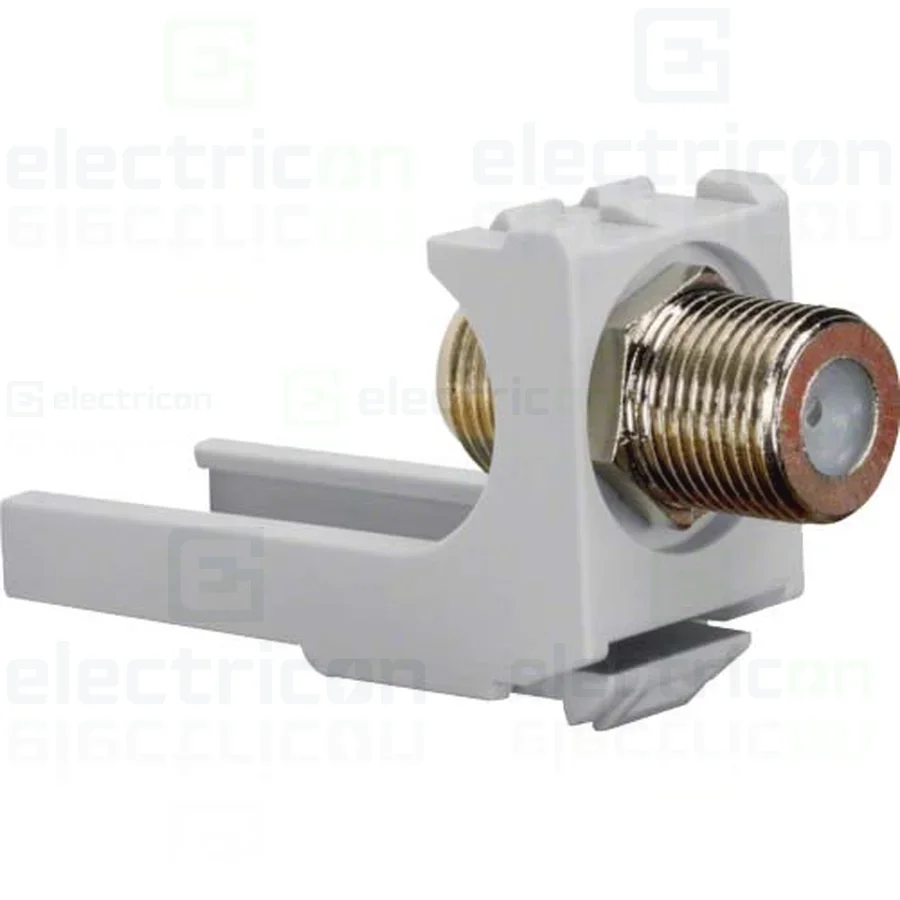

Cablurile coaxiale de televiziune se termină cu conectori de tip F. Conectorii dubli și modulele coaxiale permit legarea lor în tablou, între distribuitor și cablurile spre camere.
Categorii înrudite
Toate se regăsesc în categoria Accesorii tablouri electrice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Cum se fixează routerul în tabloul multimedia?

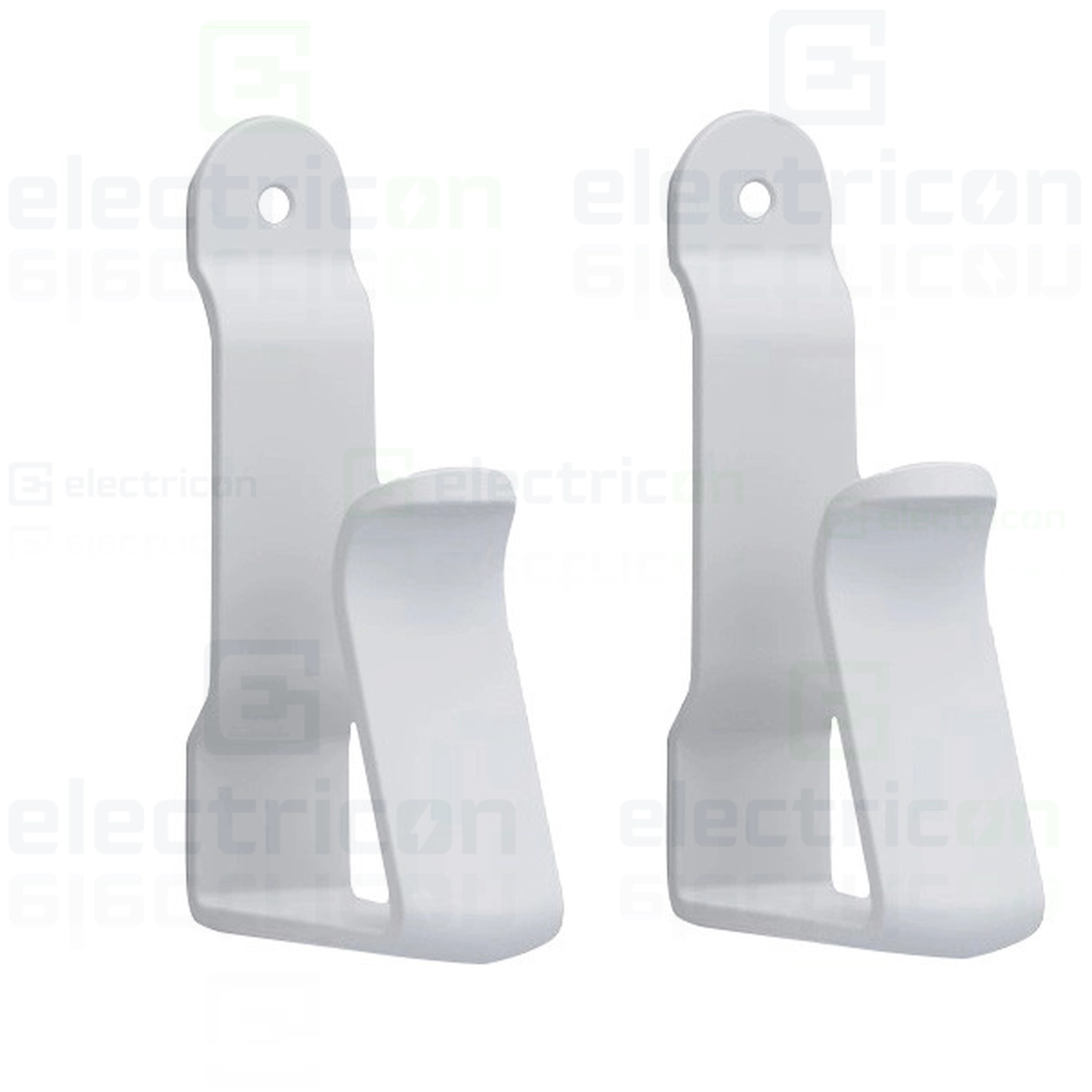

Cu un suport sau cu benzi elastice prinse pe placa perforată a tabloului. Se aleg după dimensiunea și greutatea routerului. Fantele de ventilație ale echipamentului rămân libere.
Cum se alimentează priza din tabloul multimedia?
Dintr-un circuit protejat, cu siguranță automată și protecție diferențială. Cablul de putere se pozează separat de cablurile de date, pentru a nu induce perturbații.
La ce folosește un patch panel într-un tablou multimedia?
Cablurile de date din camere se termină pe modulele patch panel-ului. Echipamentul de rețea se leagă la ele prin cabluri scurte, care se pot muta fără intervenție pe cablurile din perete.
Ce categorie trebuie să aibă modulul RJ45?
Cel puțin egală cu categoria cablului instalat. Legătura funcționează la performanța celei mai slabe componente, deci un modul de categorie inferioară limitează întreaga legătură.
Se poate folosi modul ecranat cu cablu neecranat?
Nu are efect. Ecranarea funcționează numai dacă cablul, modulul și legătura la pământ sunt ecranate pe tot traseul. Legarea ecranului se face conform documentației modulului.
Se potrivește orice modul de date în orice patch panel?
Nu. Modulul trebuie să aibă formatul acceptat de patch panel sau de adaptorul pe șină. Formatul acceptat se citește în fișa fiecăruia.
Cum se leagă cablurile de televiziune în tablou?
Cablurile coaxiale se termină cu conectori de tip F. Conectorii dubli și modulele coaxiale le leagă în tablou, între distribuitorul de semnal și cablurile spre camere.
