Instrumentul de măsură se alege după ce trebuie aflat. Poate fi prezența tensiunii, curentul dintr-un circuit sau starea izolației. Poate fi și traseul unui cablu în perete sau o legătură care se încălzește în tablou. Pe această pagină se găsesc aparate pentru fiecare dintre aceste verificări.
Categoria de măsurare și verificarea lipsei tensiunii sunt explicate în categoria Scule și unelte pentru electricieni. Aici este descrisă alegerea aparatului.
Subcategorii
| Subcategorie |
Ce se verifică |

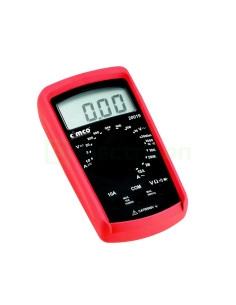

| Multimetre |
Tensiune, curent, rezistență, continuitate și, la unele modele, rezistența de izolație |

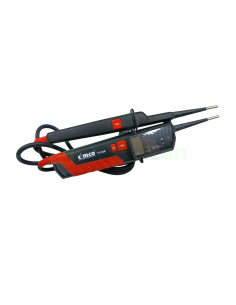

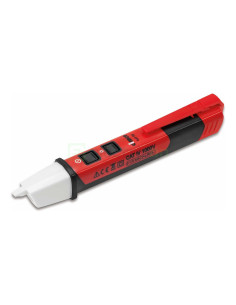

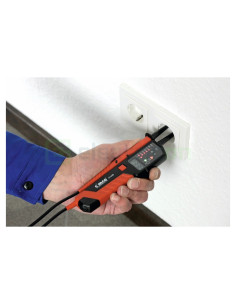

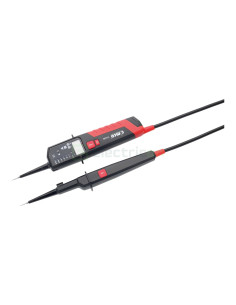

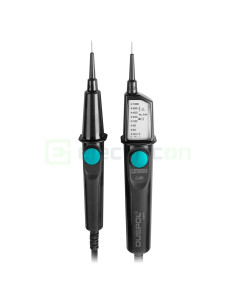

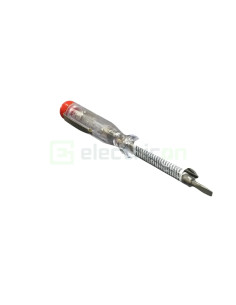

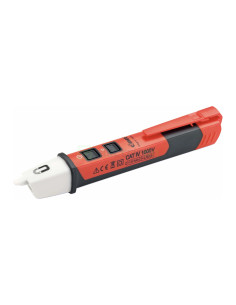

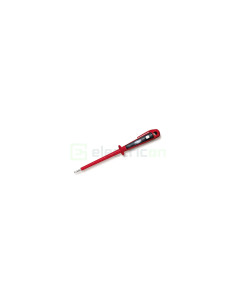

| Testere de tensiune și fază |
Prezența și lipsa tensiunii, faza, succesiunea fazelor, prizele |
| Clești ampermetrici |
Curentul dintr-un conductor, fără întreruperea circuitului |
| Detectoare de cabluri și trasee |
Traseele din pereți, întreruperile, cablurile de rețea |
| Termometre, umidometre și aparate speciale |
Punctele calde din tablouri, umiditatea materialelor, lungimea cablurilor |
| Accesorii pentru aparate de măsură |
Cordoane de măsură, vârfuri de sondă, siguranțe de schimb, genți |
Cum alegi
True RMS
Aparatele True RMS măsoară corect și curenții sau tensiunile cu formă de undă deformată. Acestea apar frecvent la invertoare, convertizoare de frecvență și surse de iluminat cu diode luminiscente. Aparatele fără această funcție pot afișa valori greșite în astfel de circuite.
Măsurarea curentului

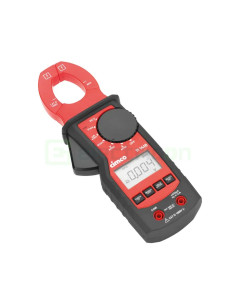

Cleștele ampermetric măsoară curentul fără desfacerea circuitului, prin cuprinderea unui singur conductor. Pentru curent continuu, de exemplu în instalațiile fotovoltaice, se alege un clește declarat pentru curent continuu. Pentru conductoare groase sau bare, cleștele cu buclă flexibilă pătrunde mai ușor în spațiile înguste.
Siguranța internă a multimetrului
Siguranța internă a multimetrului se înlocuiește numai cu tipul și valoarea declarate de producător. O siguranță obișnuită de aceeași mărime nu oprește în siguranță un scurtcircuit pe intrarea de curent. Siguranțele de schimb se găsesc la accesorii.
Rezistența de izolație
Rezistența de izolație se măsoară cu un megohmetru, pe circuitul scos de sub tensiune și cu consumatorii sensibili deconectați. Tensiunea de încercare se alege după tensiunea nominală a instalației, conform normativului.
Termografia
Camera termică și termometrul cu infraroșu arată legăturile care se încălzesc în tablou, fără atingerea părților aflate sub tensiune. O legătură mai caldă decât celelalte de pe același circuit se verifică și se strânge, după scoaterea de sub tensiune.
Verificările oficiale
Aparatele de pe această pagină se folosesc la montaj, depanare și mentenanță. Măsurătorile consemnate în buletinele cerute de normative se fac cu aparate și proceduri acceptate pentru acest scop.
Categorii înrudite
Toate se regăsesc în categoria Scule și unelte pentru electricieni. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce înseamnă True RMS?
Că aparatul măsoară corect valoarea efectivă și pentru forme de undă deformate, frecvente la invertoare, convertizoare de frecvență și surse de iluminat cu diode luminiscente.
Multimetru sau clește ampermetric?
Pentru curent, cleștele ampermetric, care măsoară fără desfacerea circuitului. Pentru tensiune, rezistență și continuitate, multimetrul. Multe clești ampermetrici au și funcțiile de bază ale unui multimetru.
De ce cleștele arată zero pe un cablu cu curent?
Pentru că a cuprins tot cablul, cu faza și nulul. Curenții lor se anulează. Cleștele se pune pe un singur conductor.
Ce clește folosesc în instalațiile fotovoltaice?
Un clește declarat pentru curent continuu, cu categoria de măsurare potrivită tensiunii șirului de panouri. Cleștii doar pentru curent alternativ nu măsoară curentul continuu.
Cu ce înlocuiesc siguranța arsă a multimetrului?
Numai cu siguranța de tipul și valoarea declarate de producător, chiar dacă o siguranță obișnuită are aceeași mărime. Siguranța corectă oprește în siguranță un scurtcircuit pe intrarea de curent.
Cum măsor izolația unui cablu?
Cu un megohmetru, pe circuitul scos de sub tensiune și cu consumatorii sensibili deconectați. Tensiunea de încercare se alege conform normativului, după tensiunea nominală a instalației.
La ce folosește camera termică în instalații electrice?
Arată legăturile și aparatele care se încălzesc în tablou, fără atingerea părților sub tensiune. Punctele mai calde decât restul circuitului indică de regulă o legătură slăbită sau o suprasarcină.
