Într-un circuit de curent continuu, arcul format la topirea fuzibilului nu se stinge la trecerea prin zero, pentru că aceasta nu există. De aceea, siguranțele pentru curent continuu sunt construite special pentru această aplicație și nu se înlocuiesc cu siguranțe de curent alternativ.
Sub aceeași denumire intră două familii cu roluri distincte. Siguranțele de șir protejează partea de panouri, iar siguranțele de baterie protejează legătura dintre baterie și restul instalației.
Două aplicații diferite
| Familie |
Caracteristici |
Unde se montează |

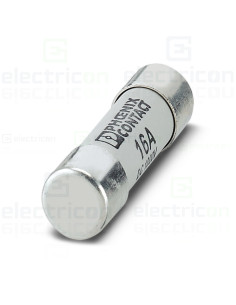

| Siguranțe de șir, tip gPV |
Tensiune mare, curent mic. Format cilindric, montaj în soclu. |
Pe fiecare șir de panouri, între module și regulator sau invertor |
| Siguranțe de baterie |
Tensiune mică, curent foarte mare. Corp cu prindere pe șurub. |
Pe legătura dintre baterie și invertor sau busbar |
Cele două familii nu sunt interschimbabile. O siguranță de șir este dimensionată pentru curentul mic al panourilor. Pe o legătură de baterie, curentul este de multe ori mai mare. O siguranță de baterie nu este construită pentru tensiunea unui șir de panouri.
Ce protejează, de fapt, o siguranță de șir
Siguranța de șir nu protejează invertorul și nu protejează panoul de propriul curent. Ea protejează cablul șirului împotriva curentului invers, injectat de celelalte șiruri legate în paralel atunci când unul dintre ele are un defect.
Un panou nu poate produce mai mult decât curentul lui de scurtcircuit, care este doar cu puțin peste curentul nominal. Un supracurent periculos într-un șir nu poate veni din el însuși, ci doar din exterior.
De aici rezultă și regula de montaj: protecția are sens acolo unde există mai multe șiruri în paralel. La un singur șir, sau la două, curentul invers posibil rămâne de regulă sub limita admisă de module.
Când sunt necesare
Fiecare panou are declarată în fișă o valoare maximă a siguranței în serie. Ea reprezintă curentul invers pe care modulul îl suportă fără deteriorare.
- Dacă suma curenților de scurtcircuit ai celorlalte șiruri rămâne sub această valoare, protecția pe șir nu este necesară.
- De la trei șiruri în paralel în sus, situația se schimbă, iar protecția devine de regulă necesară.
- Protecția se montează pe ambele conductoare ale șirului, pozitiv și negativ, când schema o cere.
- Verificarea concretă se face pe baza fișei modulului și a proiectului, nu pe baza numărului de panouri.
Dimensionarea siguranței de șir
Curentul nominal se alege peste curentul de scurtcircuit al șirului, cu marjă pentru zilele cu iradiere ridicată. El rămâne însă sub valoarea maximă declarată de producătorul panoului.
Tensiunea nominală a siguranței se alege peste tensiunea în gol a șirului, calculată la temperatura minimă din amplasament. Tensiunea în gol crește la frig, deci o siguranță potrivită vara poate fi subdimensionată iarna.
Caracteristica gPV, definită prin SR EN 60269-6, este specifică aplicației fotovoltaice. O siguranță de uz general, cu caracteristică gG, are un comportament diferit la supracurenți mici și prelungiți, exact regimul în care lucrează un șir defect.
Siguranța pe legătura cu bateria
Siguranța de baterie se dimensionează după curentul maxim al consumatorilor, nu după capacitatea bateriei. La scurtcircuit, o baterie poate livra un curent foarte mare, iar siguranța este singura protecție a cablului.
Punctul de plecare este curentul maxim absorbit de invertor la putere nominală, la tensiunea minimă a bateriei. La acesta se adaugă restul consumatorilor de curent continuu.
Tensiunea nominală a siguranței trebuie să fie peste tensiunea maximă a sistemului de baterii. Siguranțele de baterie se fabrică pentru tensiuni diferite. O siguranță construită pentru un sistem de tensiune mică nu se montează într-unul de tensiune mai mare.
Siguranța se montează cât mai aproape de borna pozitivă a bateriei. Porțiunea de cablu dinaintea ei rămâne neprotejată, deci se scurtează cât se poate.
Soclul și compatibilitatea
Siguranța și soclul formează un ansamblu. Dimensiunea fizică, tensiunea nominală și curentul admis se verifică pe amândouă, nu doar pe fuzibil.
Soclurile pentru siguranțe de șir se montează pe șină DIN, iar unele au indicator de ardere. Siguranțele de baterie se prind direct pe suporturi cu șurub sau pe busbar. Strângerea la cuplul indicat de producător previne încălzirea contactului.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce protejează o siguranță de șir fotovoltaică?
Cablul șirului împotriva curentului invers, injectat de celelalte șiruri legate în paralel atunci când unul are un defect. Nu protejează invertorul și nici panoul împotriva propriului curent, care nu poate depăși cu mult valoarea nominală.
Este nevoie de siguranțe dacă instalația are un singur șir de panouri?
De regulă nu. Fără alte șiruri în paralel nu există sursă de curent invers. Situația se schimbă de la trei șiruri în sus. Verificarea se face față de valoarea maximă a siguranței în serie, declarată în fișa modulului.
Se poate folosi o siguranță obișnuită în loc de una gPV?
Nu. Caracteristica gPV, definită prin SR EN 60269-6, este construită pentru supracurenții mici și prelungiți dintr-un șir defect și pentru întreruperea în curent continuu. O siguranță de uz general are un comportament diferit în acest regim.
Ce curent nominal se alege pentru siguranța de șir?
O valoare peste curentul de scurtcircuit al șirului, cu marjă pentru zilele cu iradiere ridicată. Valoarea rămâne sub limita maximă a siguranței în serie, declarată în fișa panoului. Ambele limite se respectă simultan.
Ce siguranță se montează pe legătura cu bateria?
Una dimensionată după curentul maxim absorbit de invertor la putere nominală și la tensiunea minimă a bateriei, plus restul consumatorilor de curent continuu. Tensiunea nominală a siguranței trebuie să fie peste tensiunea maximă a sistemului. Capacitatea bateriei nu intră în acest calcul.
Unde se montează siguranța de baterie?
Cât mai aproape de borna pozitivă a bateriei. Porțiunea de cablu dinaintea siguranței rămâne neprotejată, iar un scurtcircuit pe ea nu poate fi întrerupt de siguranță.
Soclul se alege separat de siguranță?
Cele două formează un ansamblu. Dimensiunea fizică a fuzibilului, tensiunea nominală și curentul admis trebuie verificate pe ambele componente. Un soclu declarat la o tensiune mai mică limitează întregul ansamblu.
