Într-un sistem cu invertor, regulator de încărcare, baterie și dispozitiv de monitorizare, echipamentele schimbă date între ele. Prin aceste legături se sincronizează încărcarea, se transmite starea bateriei și se configurează aparatele.
Fiecare legătură folosește un anumit port și un anumit protocol. Cablul potrivit se alege după manualele celor două echipamente, nu după forma conectorului.
Tipuri de legături
| Legătura |
La ce folosește |
| Între echipamente |
Transmiterea datelor de la invertor, regulator sau monitor de baterie către dispozitivul de monitorizare |
| Cu sistemul de management al bateriei |
Comunicarea limitelor de încărcare și descărcare de la baterie către invertor și regulator |
| Cu calculatorul |
Configurarea aparatelor, citirea istoricului și actualizarea programului intern |
| Cu rețeaua de bord |
Integrarea în rețele NMEA 2000, la ambarcațiuni și vehicule |
| Fără fir |
Adaptoare pentru configurare din aplicație sau pentru legături între echipamente aflate la distanță |
| Comandă și senzori |
Cabluri de pornire și oprire, ieșiri digitale, senzori de temperatură |
Portul și protocolul
Un cablu care intră fizic în port nu garantează că poartă protocolul corect. Același tip de mufă poate fi folosit de producători diferiți pentru magistrale diferite, de exemplu CAN sau RS485.
Portul și protocolul fiecărui echipament sunt indicate în manualul lui. Când cele două echipamente folosesc protocoale diferite, legătura se face printr-un adaptor sau un cablu de conversie dedicat.
Comunicația cu bateria
Bateriile cu sistem de management transmit invertorului și regulatorului limitele de încărcare și descărcare. Cablul depinde de tipul bateriei și de portul echipamentului. Același cablu nu se potrivește tuturor bateriilor, chiar dacă folosesc aceeași magistrală.
Tipul de cablu cerut se citește în documentația producătorului bateriei și în lista de compatibilitate a echipamentului la care se leagă.
Magistralele CAN și terminarea
Pe o magistrală de tip CAN, echipamentele se leagă în lanț. La cele două capete ale lanțului se montează câte un terminator, indicat de producător. Fără terminare, comunicația poate fi instabilă sau poate lipsi complet.
Pozarea cablurilor de date
- Cablurile de date se pozează separat de conductoarele de putere, pe cât posibil, sau le traversează perpendicular.
- Lungimea se alege de la început după amplasarea echipamentelor. Prelungirea prin înnădire nu este o soluție.
- Cablurile de interfață sunt de regulă pentru montaj interior. Folosirea în exterior se face numai dacă producătorul o declară.
- Senzorii de temperatură se montează în punctul indicat de producător, de regulă pe borna bateriei.
Categorii înrudite
Toate se regăsesc în categoria Cabluri fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Cum aleg cablul de interfață potrivit pentru două echipamente?
După portul și protocolul fiecărui echipament, indicate în manualele lor. Dacă protocoalele diferă, legătura se face printr-un adaptor sau un cablu de conversie dedicat. Forma conectorului nu este un criteriu suficient.
Ce cablu trebuie pentru comunicația cu o baterie cu sistem de management?
Depinde de tipul bateriei și de portul echipamentului la care se leagă. Tipul de cablu cerut se citește în documentația producătorului bateriei și în lista de compatibilitate a echipamentului. Același cablu nu se potrivește tuturor bateriilor.
De ce nu comunică echipamentele legate pe magistrala CAN?
Una dintre cauzele frecvente este lipsa terminatorilor de la capetele lanțului. Alte cauze sunt un protocol diferit între echipamente sau un cablu nepotrivit. Terminatorii și tipul de cablu sunt indicați în documentația producătorului.
Pot prelungi un cablu de date prin înnădire?
Nu este recomandat. Înnădirea poate afecta ecranarea și calitatea semnalului. Lungimea se alege de la început după amplasarea echipamentelor, iar pentru distanțe mai mari se folosesc cabluri mai lungi sau soluțiile indicate de producător.

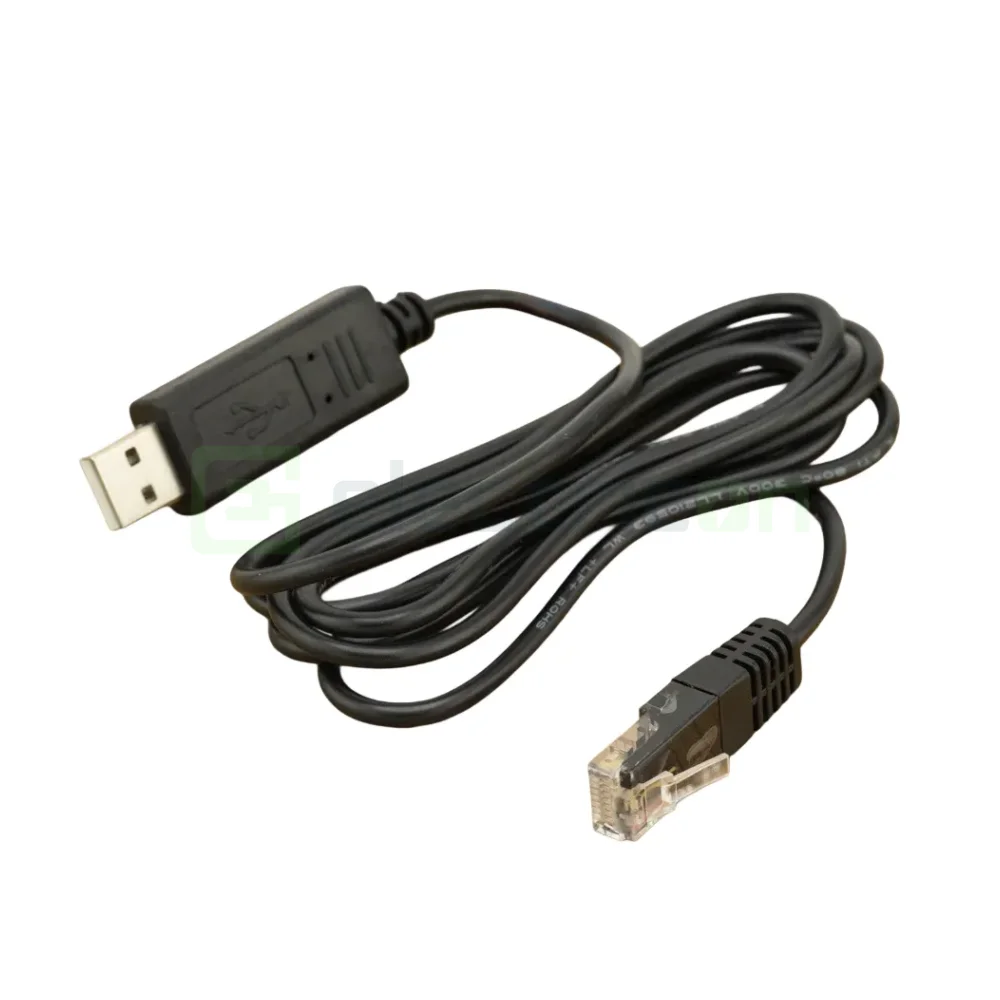

La ce folosește un cablu de interfață cu calculatorul?
La configurarea aparatelor, citirea istoricului de funcționare și actualizarea programului intern. Cablul se alege după portul echipamentului, iar programul de configurare este cel indicat de producător.
Se pot poza cablurile de date lângă cablurile de putere?
Se recomandă pozarea separată, pe cât posibil, sau traversarea perpendiculară. Curenții mari din conductoarele de putere pot induce perturbații în semnalul de date, mai ales pe trasee paralele lungi.
Unde se montează senzorul de temperatură al bateriei?
În punctul indicat de producătorul echipamentului, de regulă pe borna bateriei. Senzorul permite regulatorului sau încărcătorului să corecteze tensiunea de încărcare în funcție de temperatură.
