Cabluri fotovoltaice

Pe partea de curent continuu a unui sistem fotovoltaic, cablurile stau pe acoperiș, sub panouri, expuse la radiație ultravioletă, la temperaturi ridicate și la umezeală. Un cablu de instalație obișnuit nu este construit pentru aceste condiții.

Categoria are două familii cu roluri diferite. Cablurile solare transportă energia de la panouri către invertor sau regulator. Cablurile de interfață și adaptoarele leagă echipamentele sistemului între ele, pentru comunicație, comandă sau alimentare auxiliară.

Cablul solar

Pe traseele expuse de curent continuu se folosește cablu solar, nu cablu de instalație obișnuit. Izolația de PVC a cablurilor obișnuite se degradează sub radiație ultravioletă, iar temperatura de sub un panou poate depăși limita pentru care au fost construite.

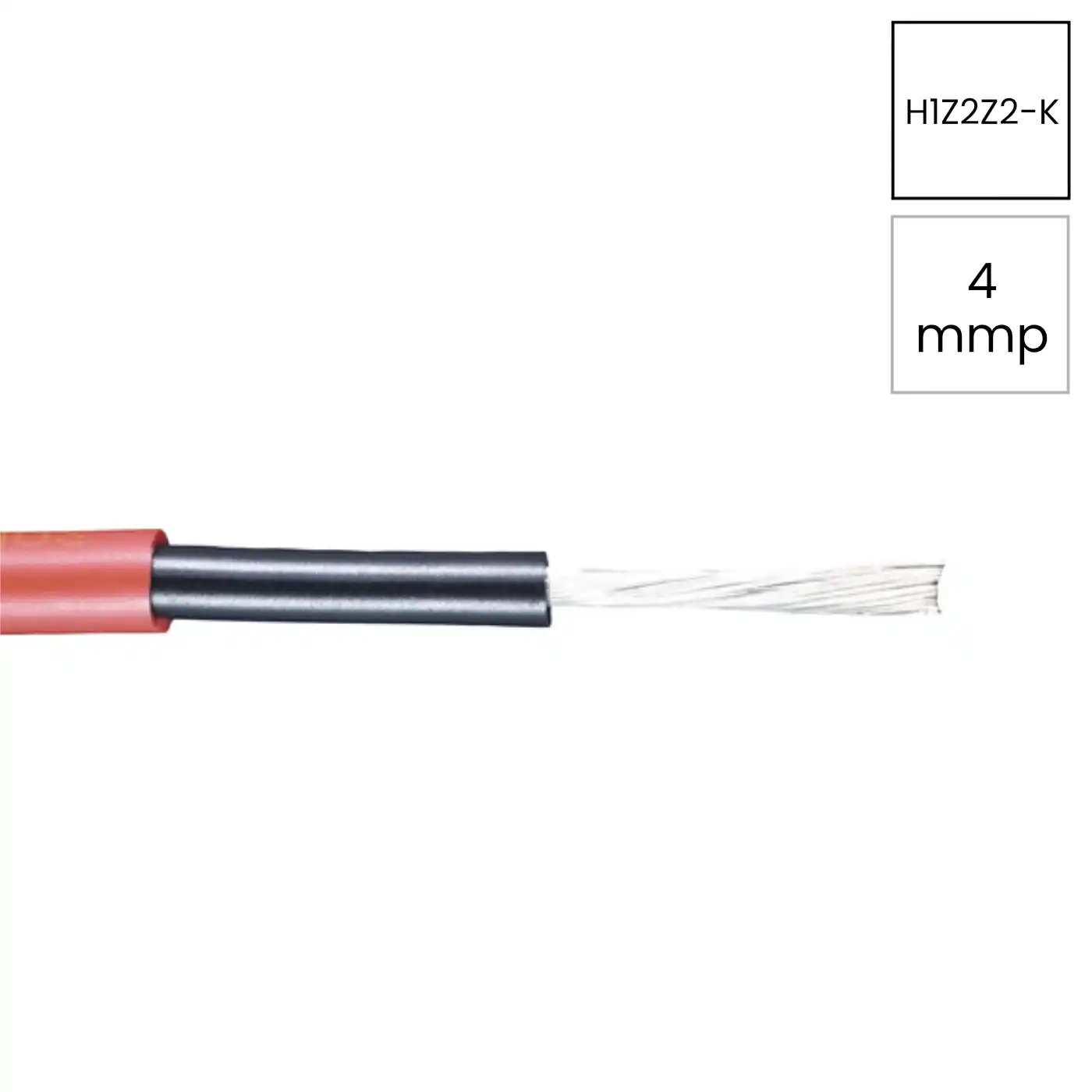

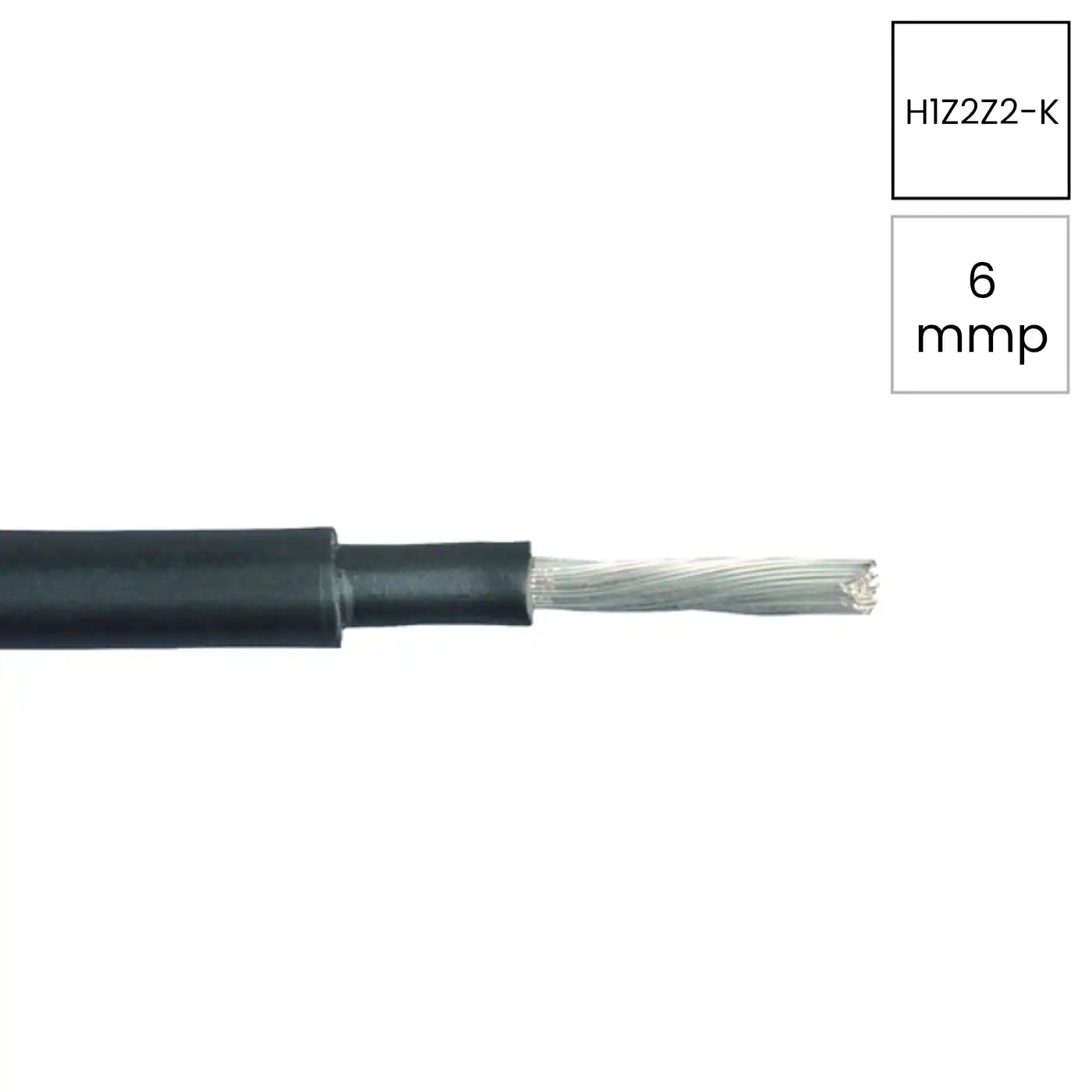

Cablul solar de tip H1Z2Z2-K este construit conform SR EN 50618, cu izolație reticulată fără halogeni, în două straturi. Tensiunea nominală și intervalul de temperatură sunt declarate în fișa fiecărui produs.

Conductorul este din cupru cositorit, flexibil. Cositorirea încetinește oxidarea la capătul dezizolat, unde firele rămân expuse în interiorul conectorului.

Secțiunea și căderea de tensiune

Pe partea de curent continuu, secțiunea nu se alege doar după curent. Traseele sunt lungi, tensiunea este relativ mică, iar căderea de tensiune se scade direct din energia livrată.

Calculul se face pe lungimea dus-întors a traseului, la curentul maxim al șirului. Pe trasee lungi, o secțiune mai mare reduce pierderea. Diferența de preț se plătește o singură dată, iar pierderea se repetă pe toată durata de funcționare a instalației.

Conectorii de șir

Conectorii de la producători diferiți nu se împerechează între ei. Chiar dacă se cuplează mecanic și par identici, toleranțele diferă. Contactul rămâne imperfect, rezistența crește, iar punctul se încălzește în funcționare.

O pereche se compune din același tip, de la același producător, inclusiv atunci când al doilea conector este declarat compatibil. Sertizarea se face cu cleștele destinat conectorului respectiv. Secțiunea cablului trebuie să fie în domeniul indicat în fișa conectorului.

Distribuitoarele de tip Y, cu cablu și conectori montați din fabrică, leagă două șiruri în paralel. Se folosesc numai când invertorul sau regulatorul admite curentul rezultat pe intrare.

Marcarea polarității

Cablul solar se livrează în mai multe culori, de regulă roșu și negru, pentru identificarea polarității pe traseu. Culorile au aceleași caracteristici electrice. Consecvența lor pe toată instalația scurtează verificările și reduce riscul de inversare la conectarea unui șir.

Cabluri de interfață și adaptoare

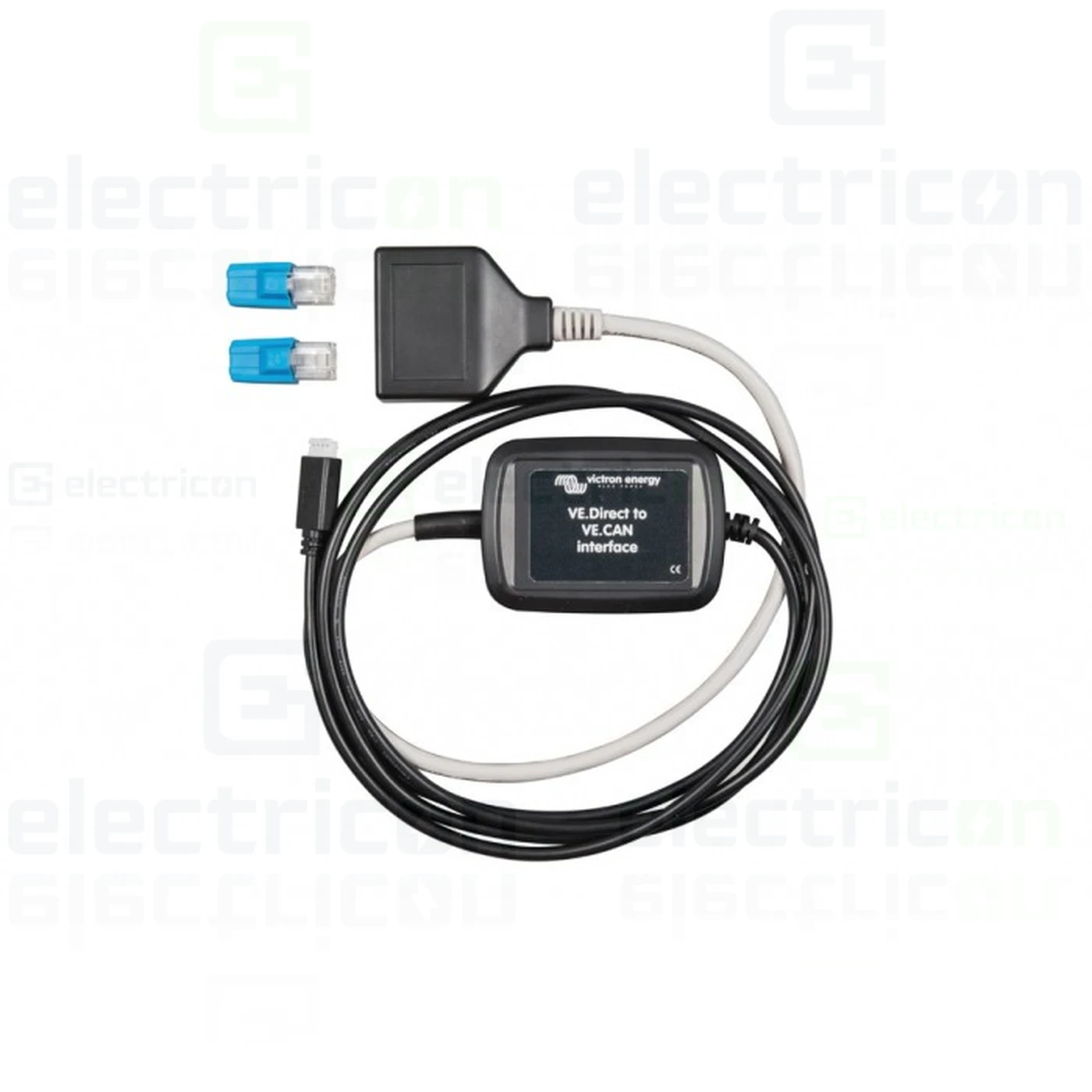

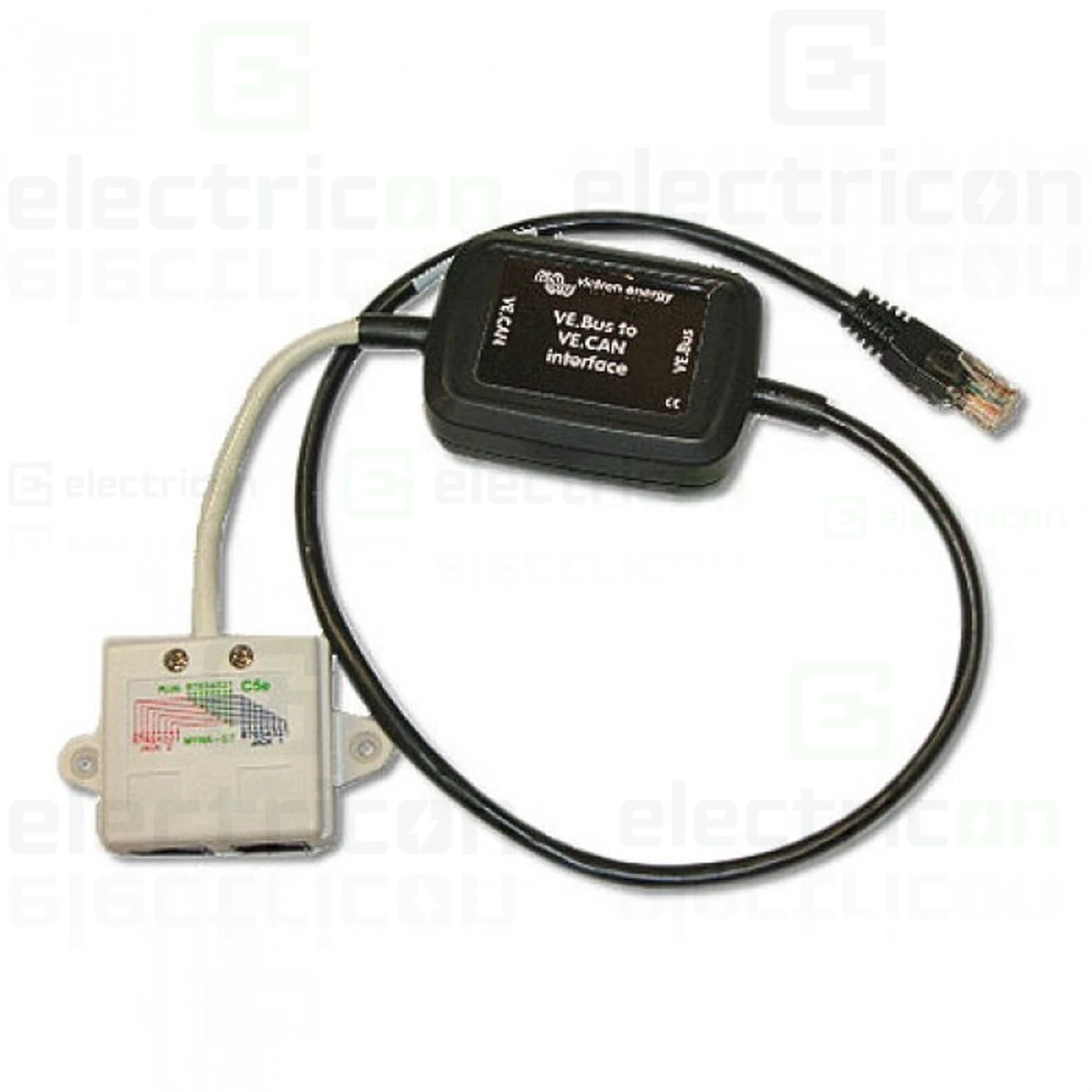

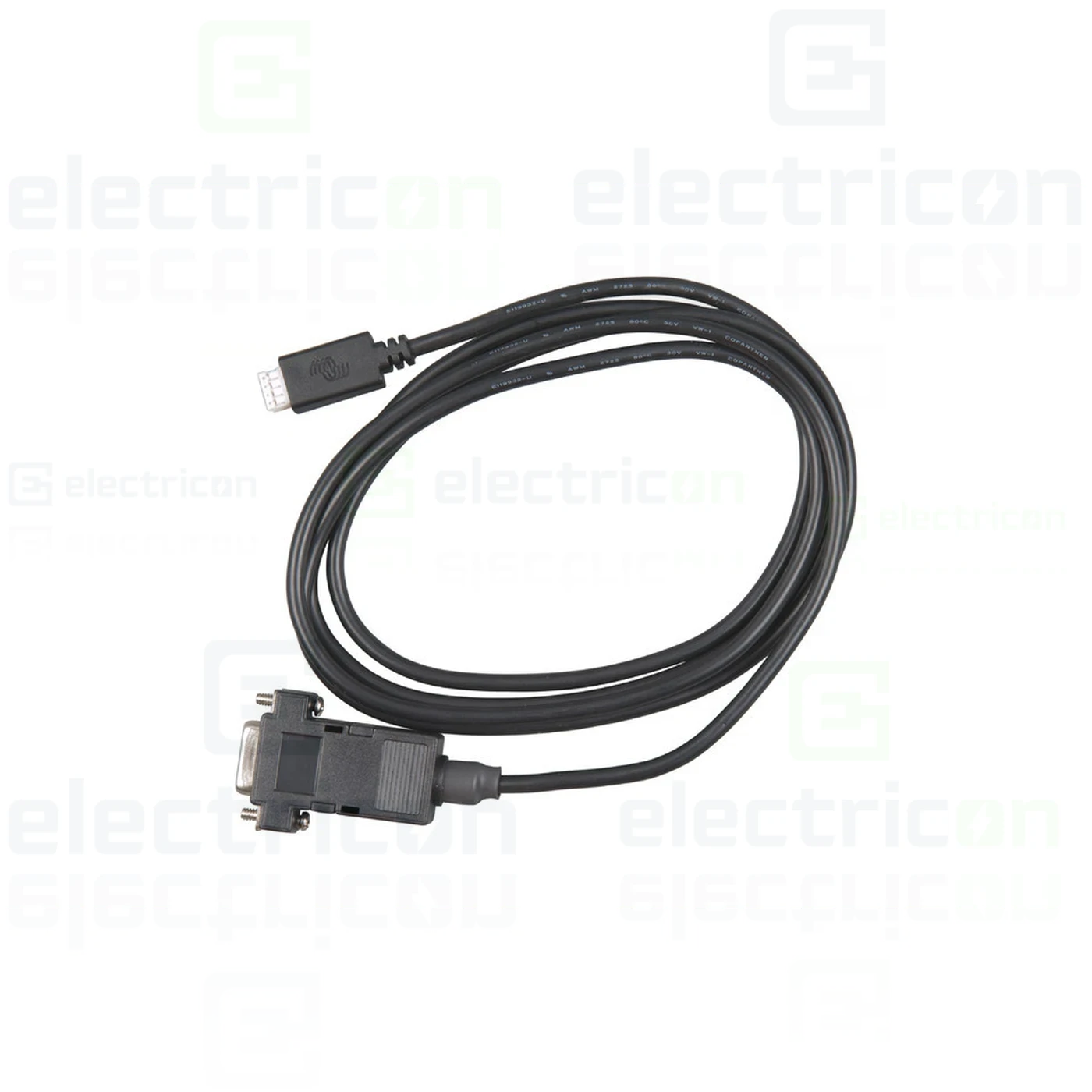

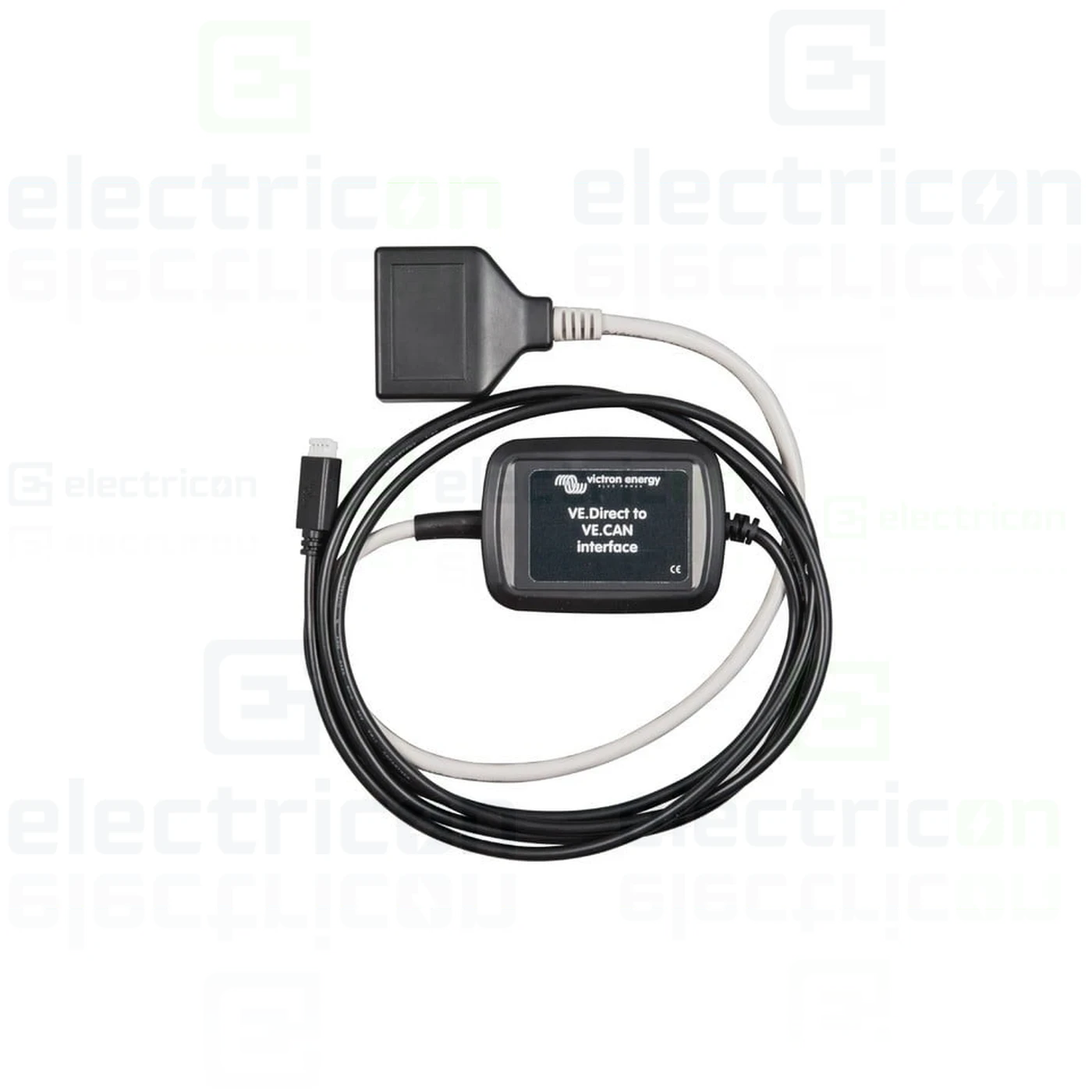

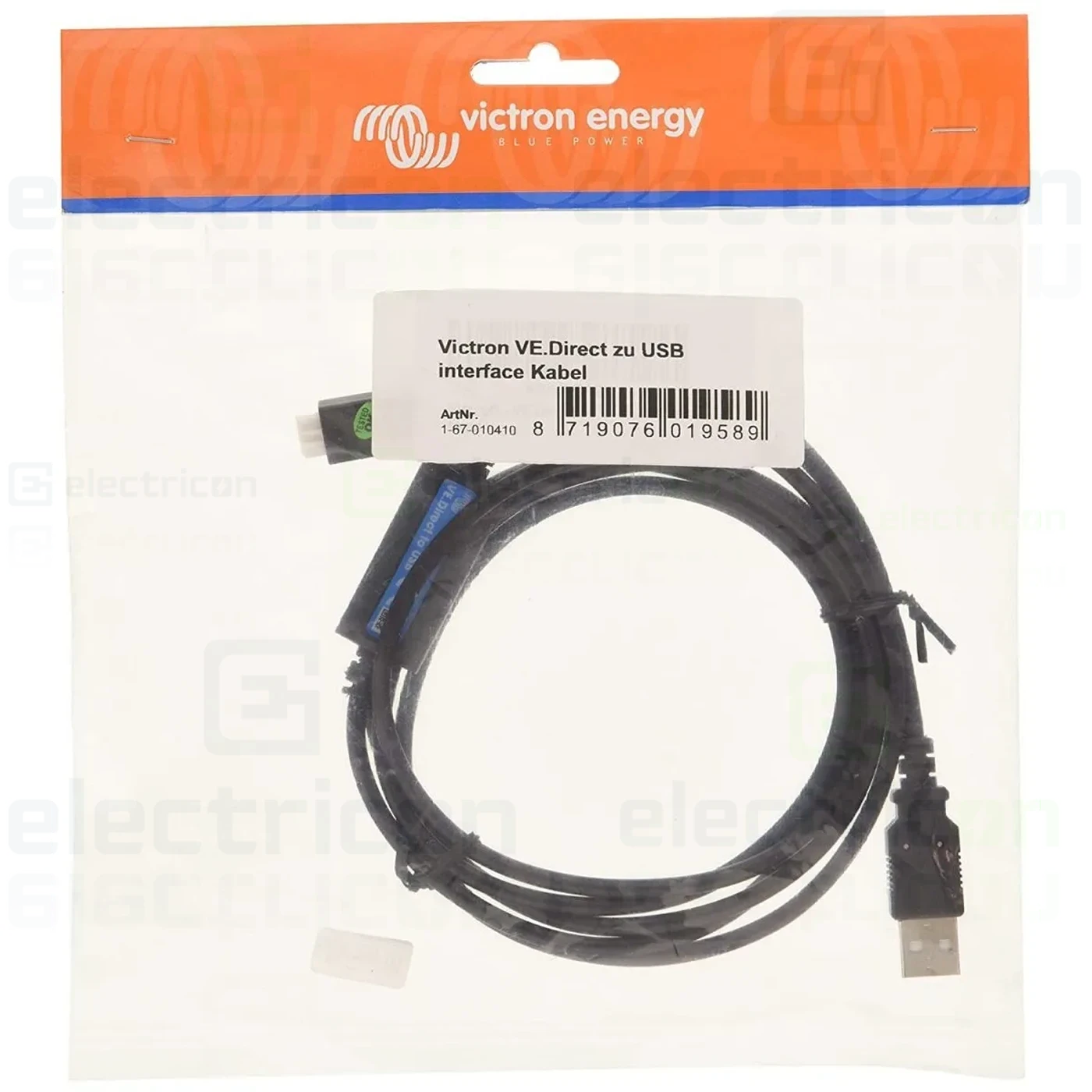

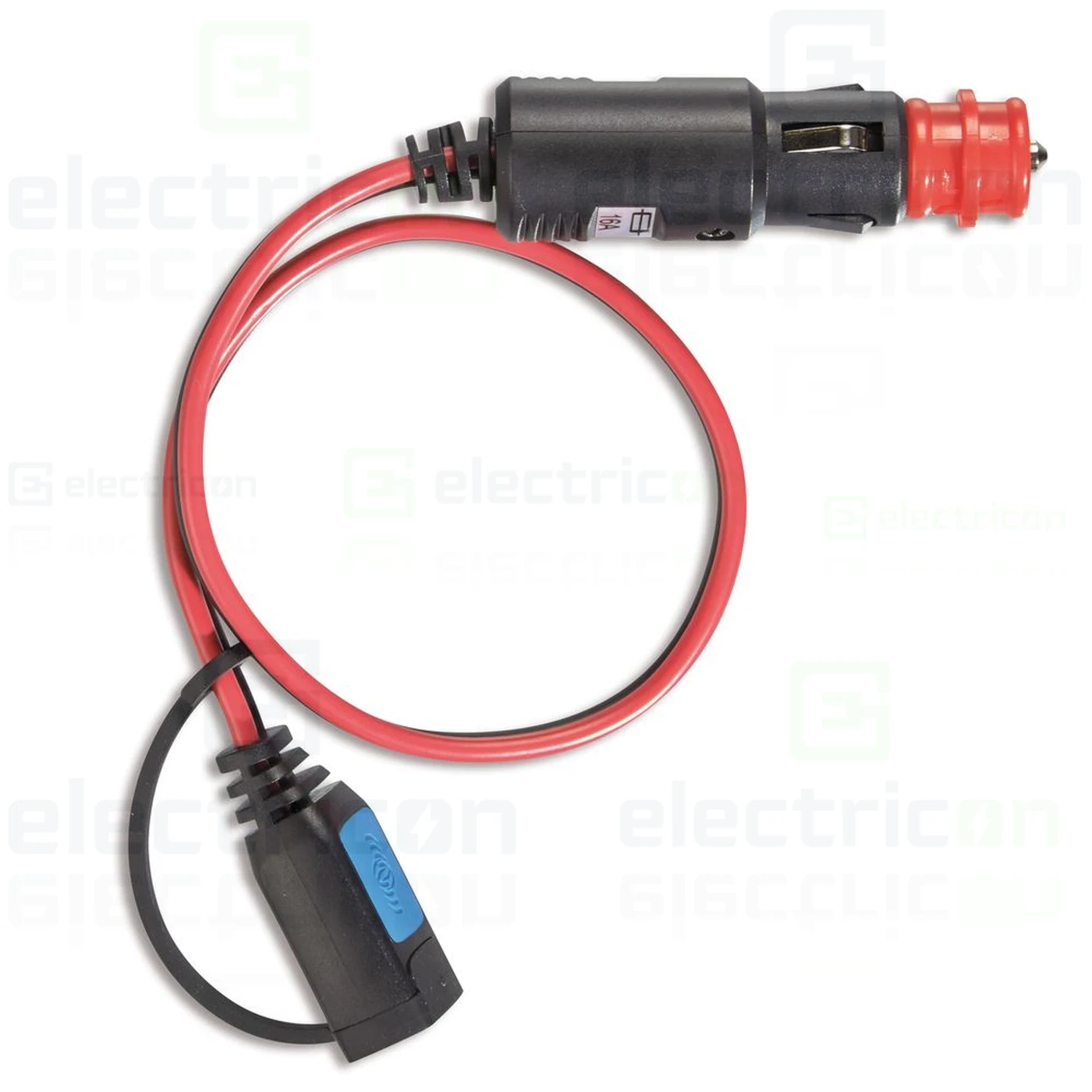

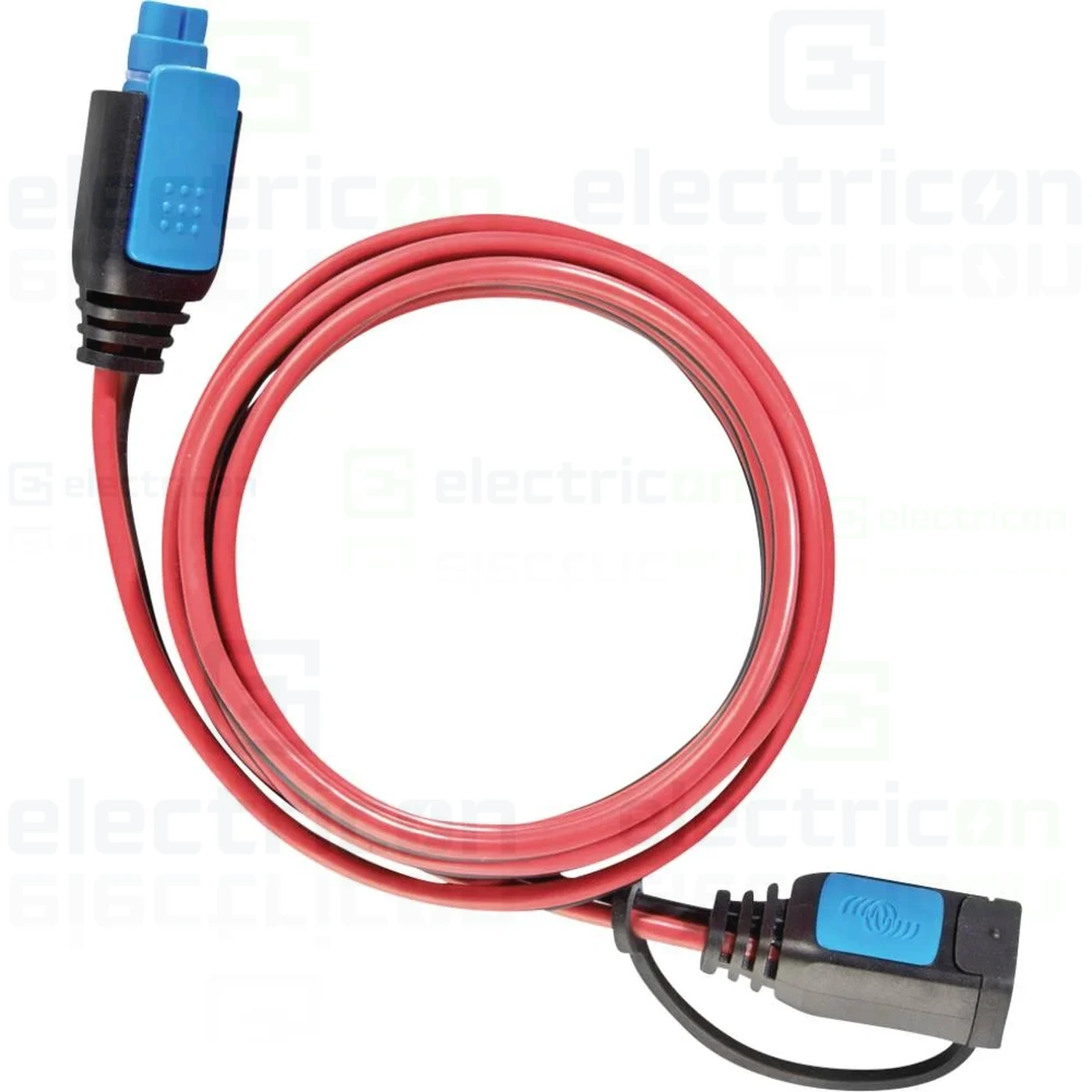

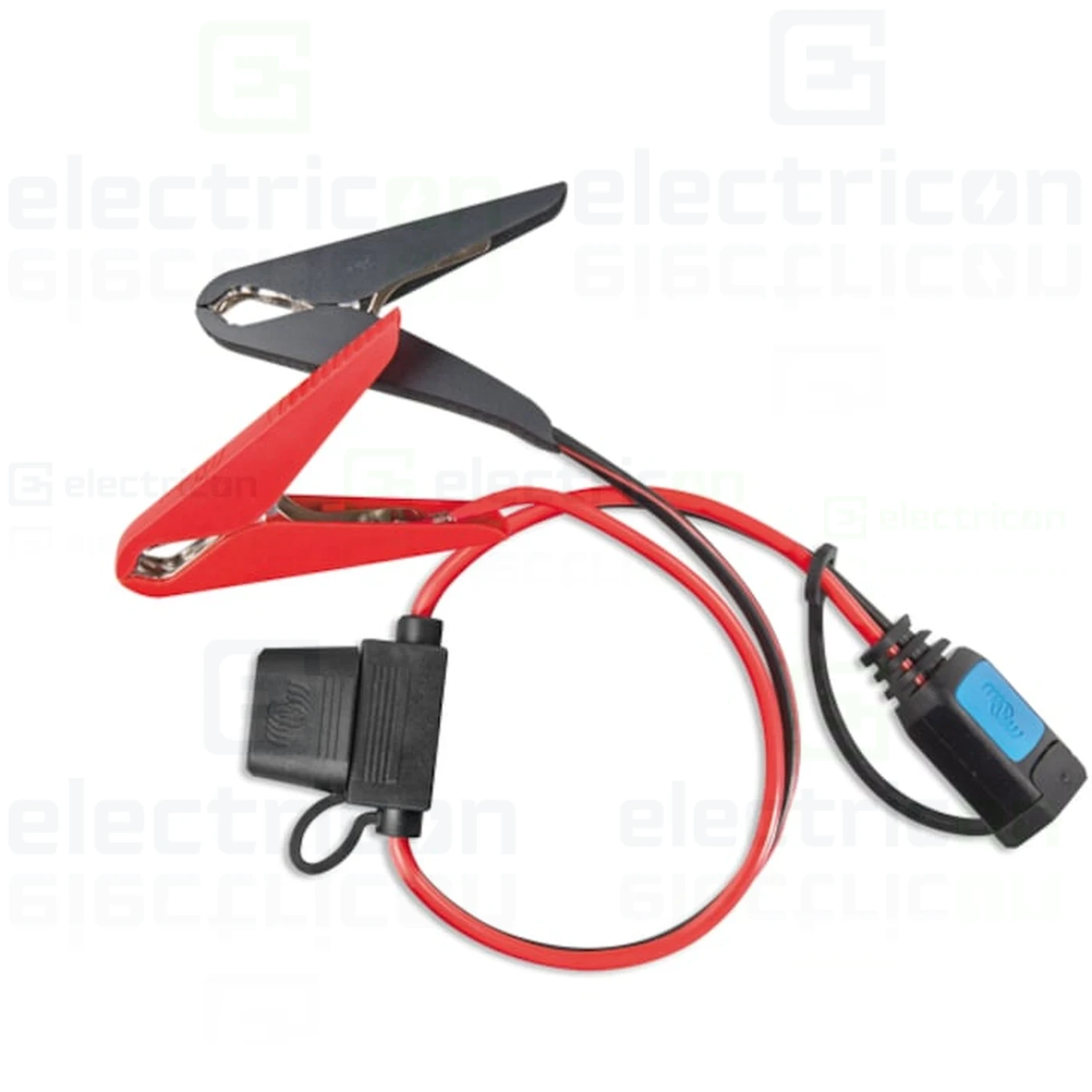

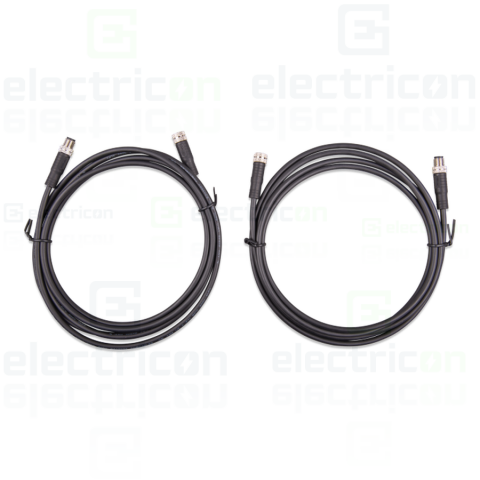

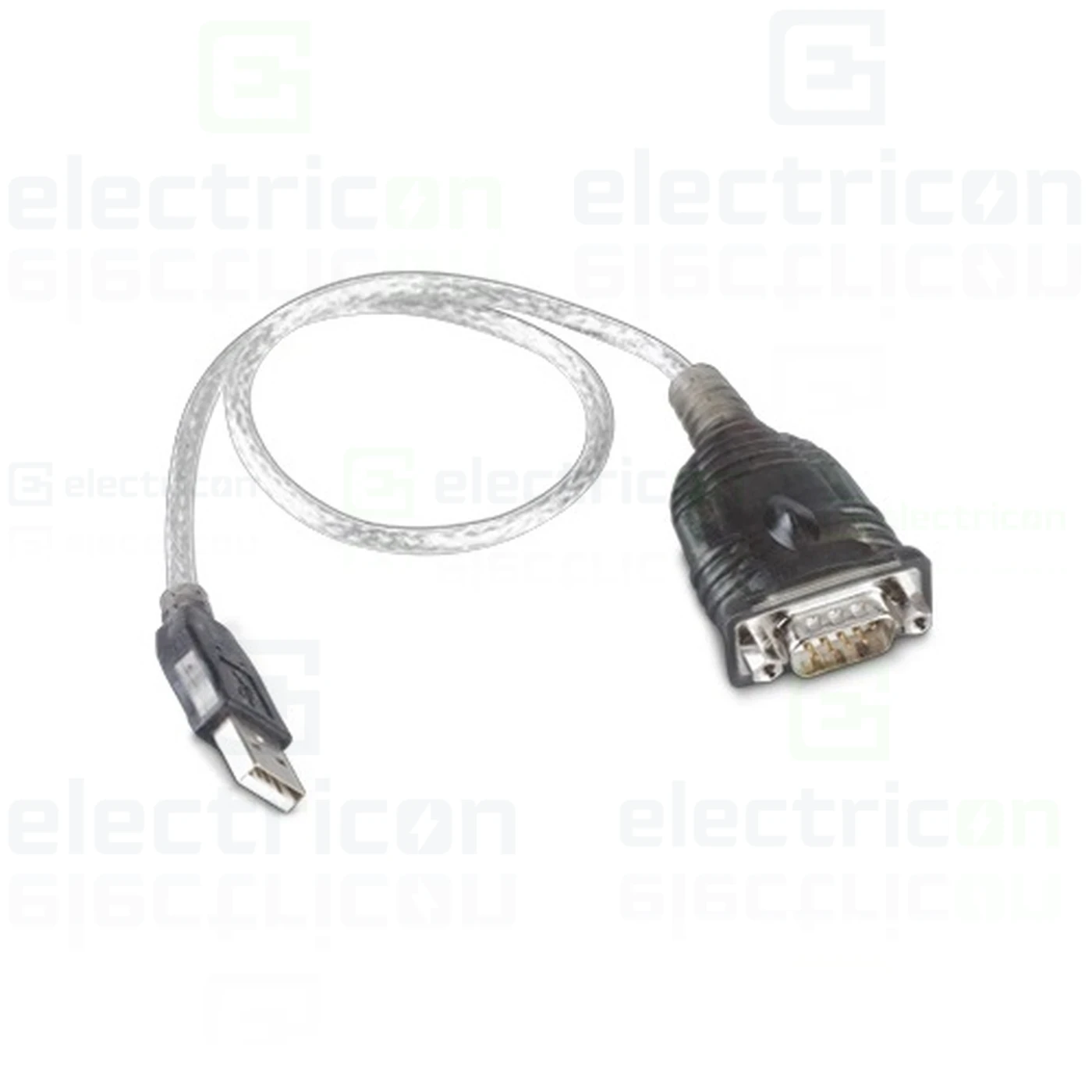

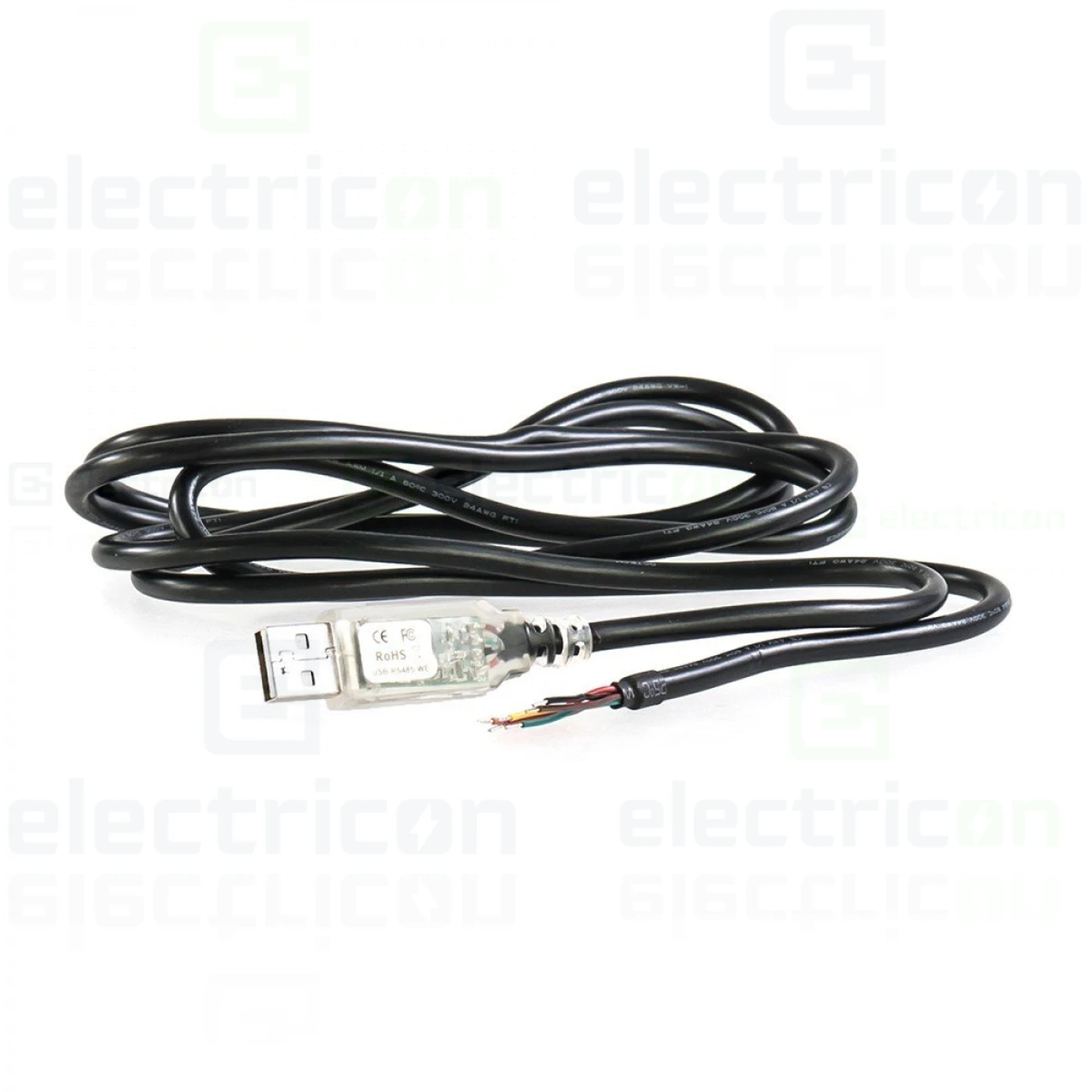

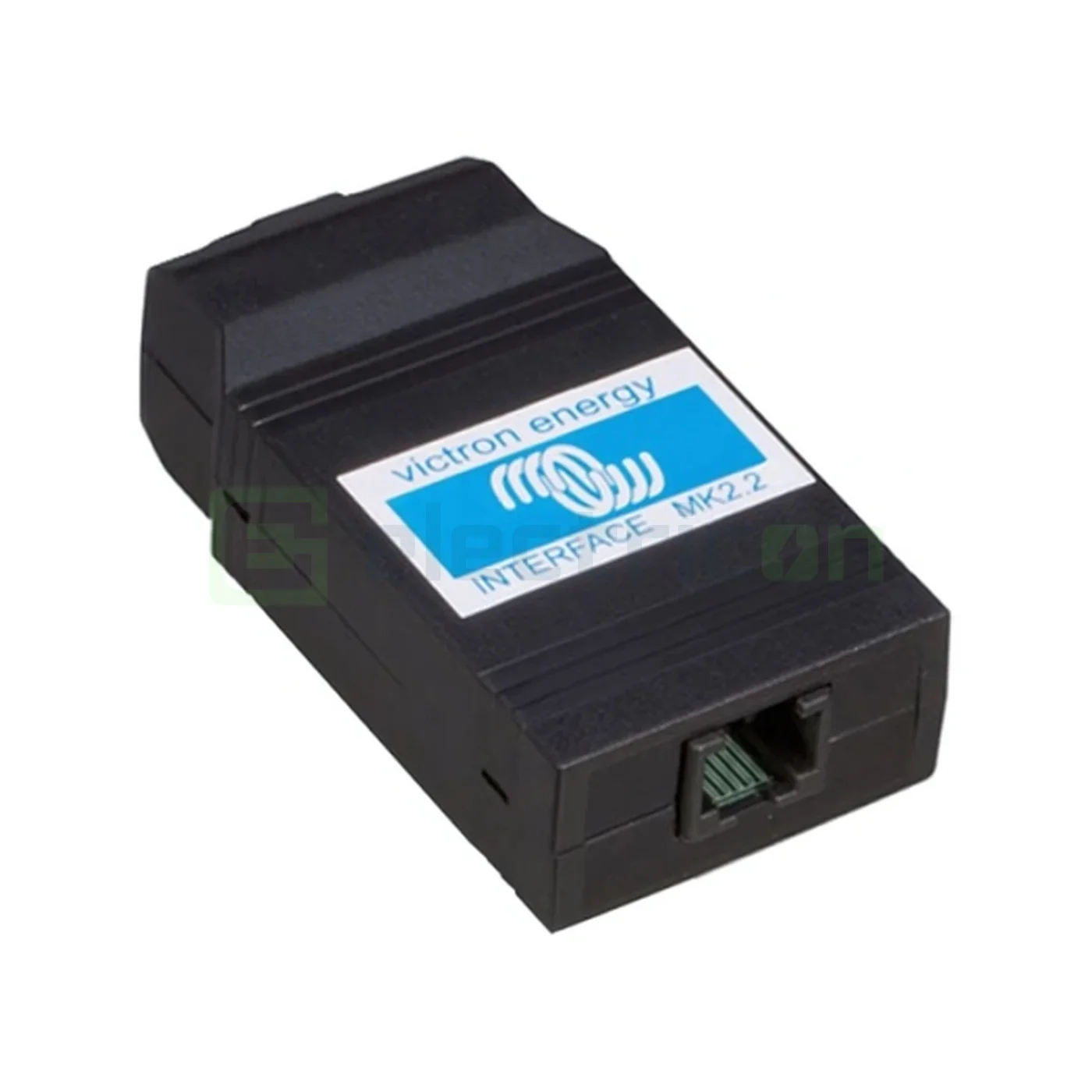

A doua familie cuprinde legăturile dintre echipamentele sistemului: invertor, regulator, monitor de baterie, baterie cu sistem de management și dispozitivul de monitorizare. Include și adaptoare între protocoale, cabluri de comandă și senzori.

• Fiecare tip de legătură are conectorul și protocolul lui. Un cablu potrivit fizic într-un port nu înseamnă că poartă protocolul corect.
• Tipul necesar se citește în manualul echipamentului care se conectează, nu se deduce din forma conectorului.
• La bateriile cu sistem de management, cablul de comunicație depinde de tipul bateriei, indicat de producătorul ei.
• Lungimea contează la amplasarea dispozitivului de monitorizare. Prelungirea prin înnădire nu este o soluție.
