Într-un sistem cu baterie, prin legăturile de curent continuu pot circula sute de amperi. Fiecare punct de contact slab devine, la acești curenți, o sursă de căldură concentrată pe câțiva centimetri.

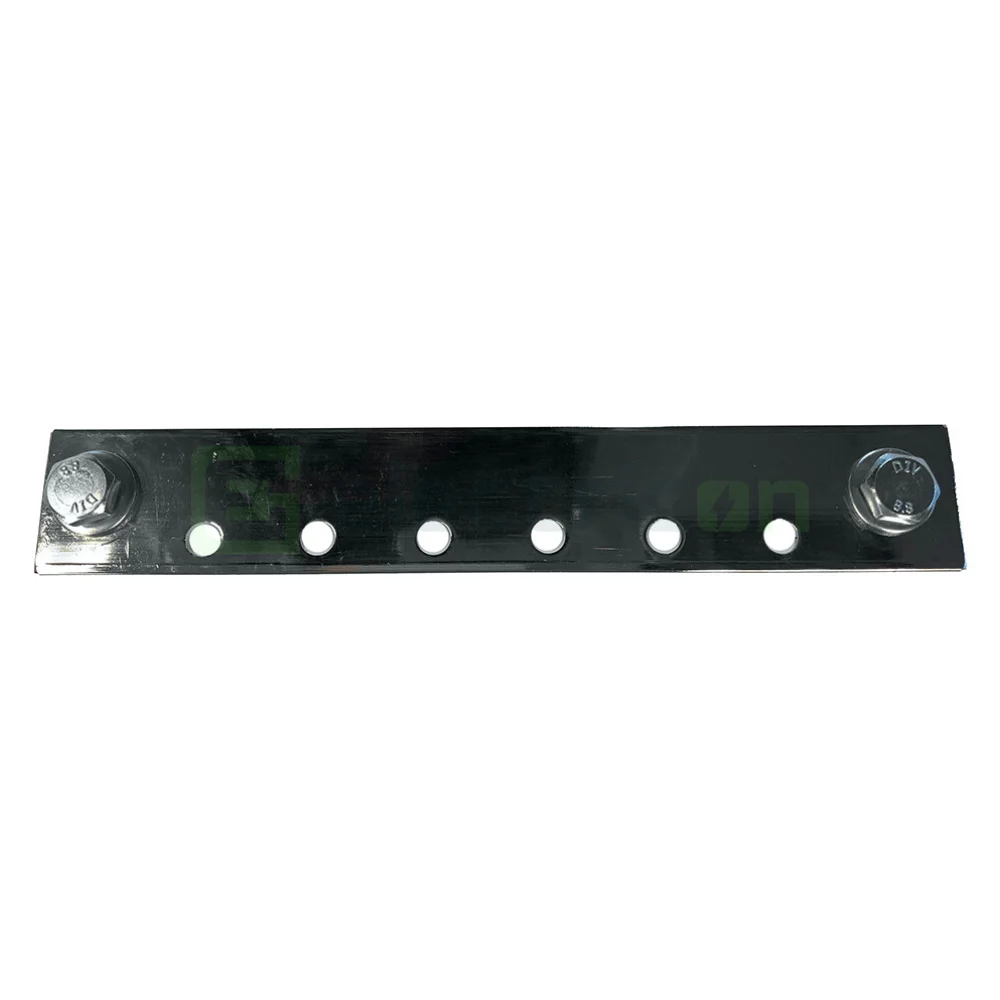

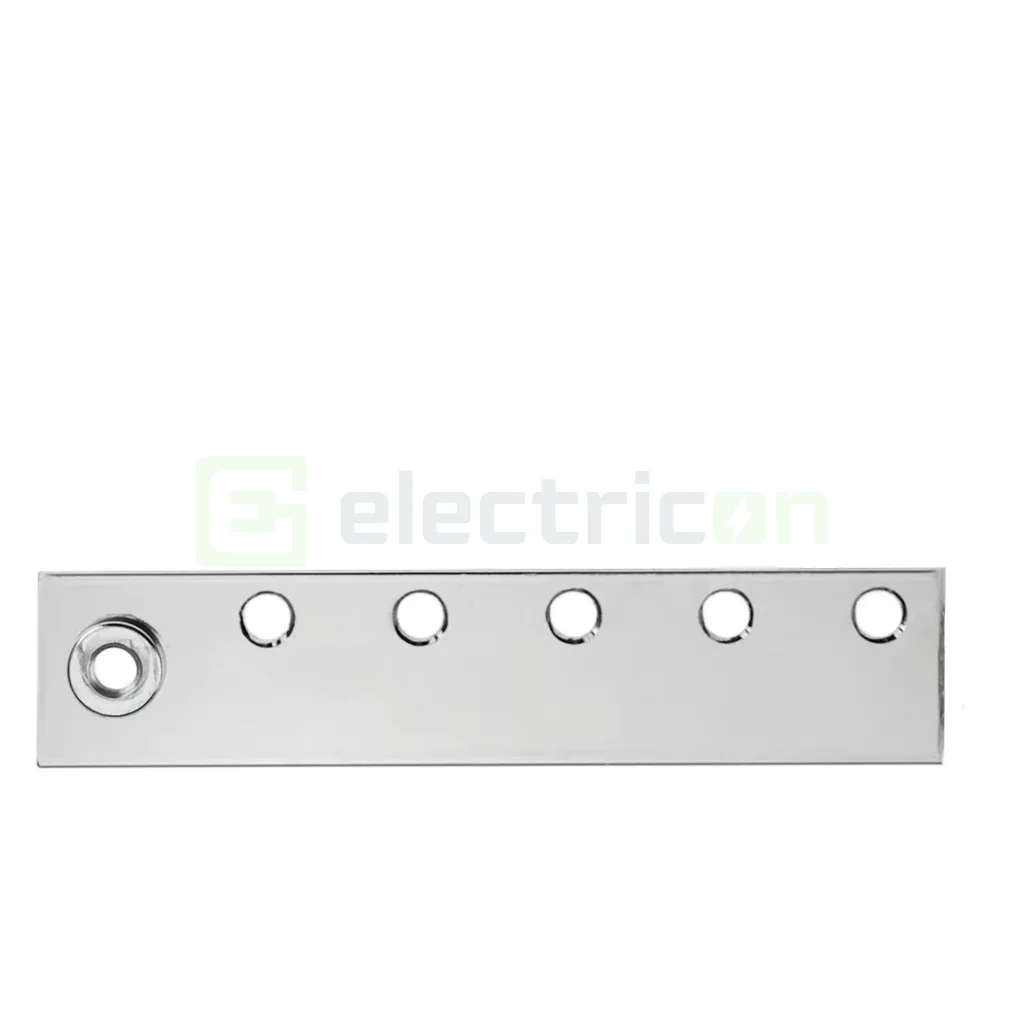

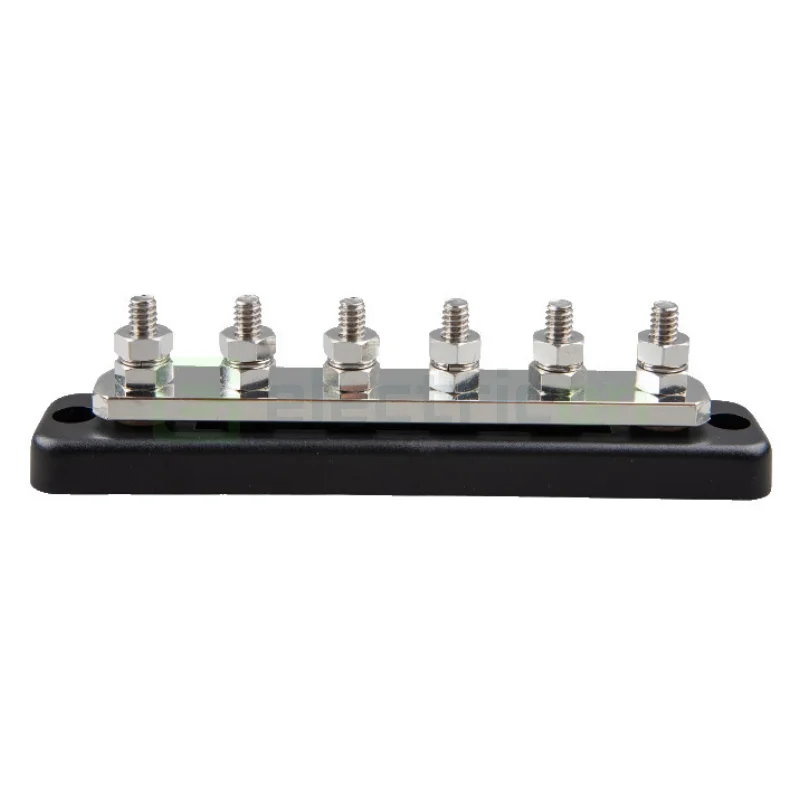

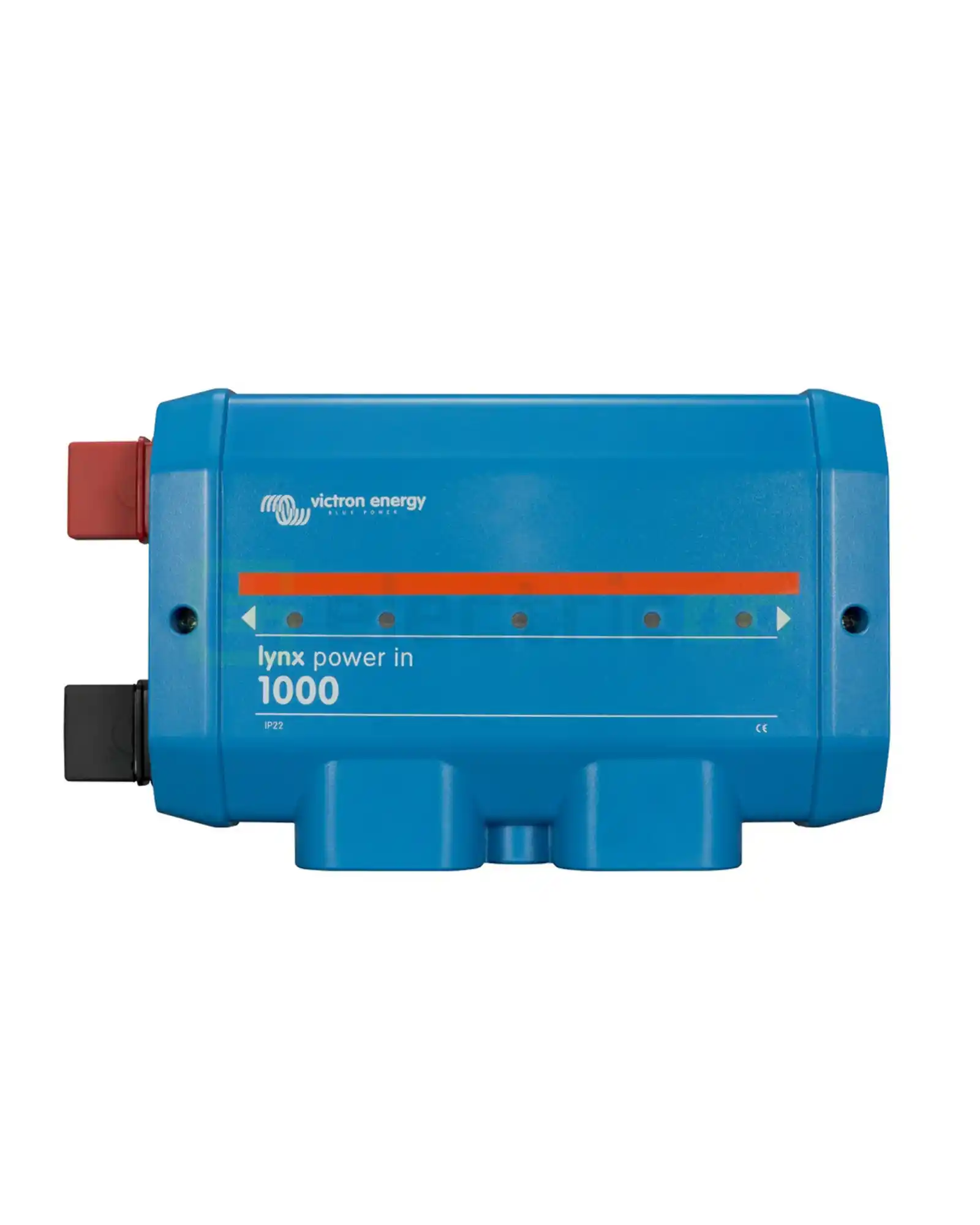

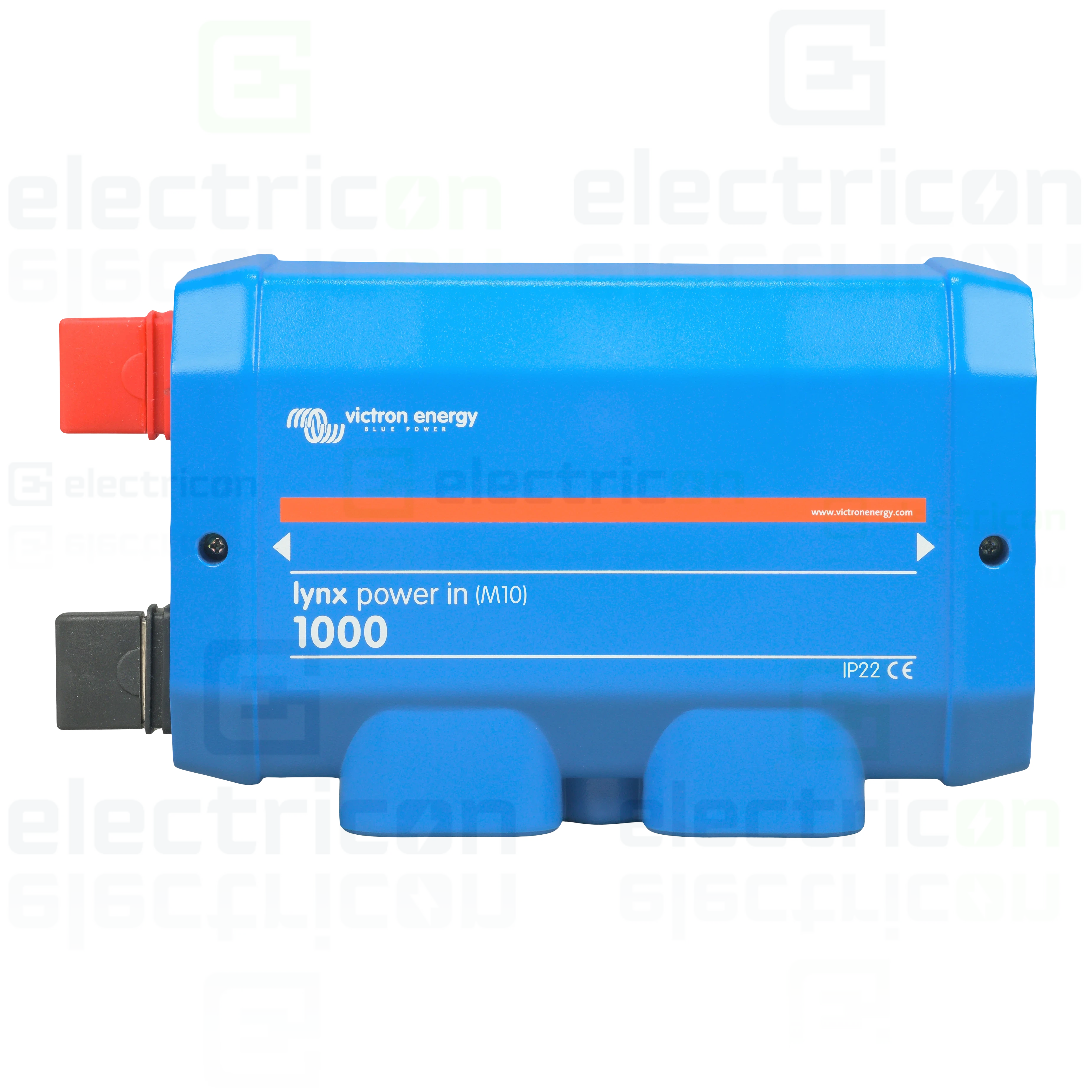

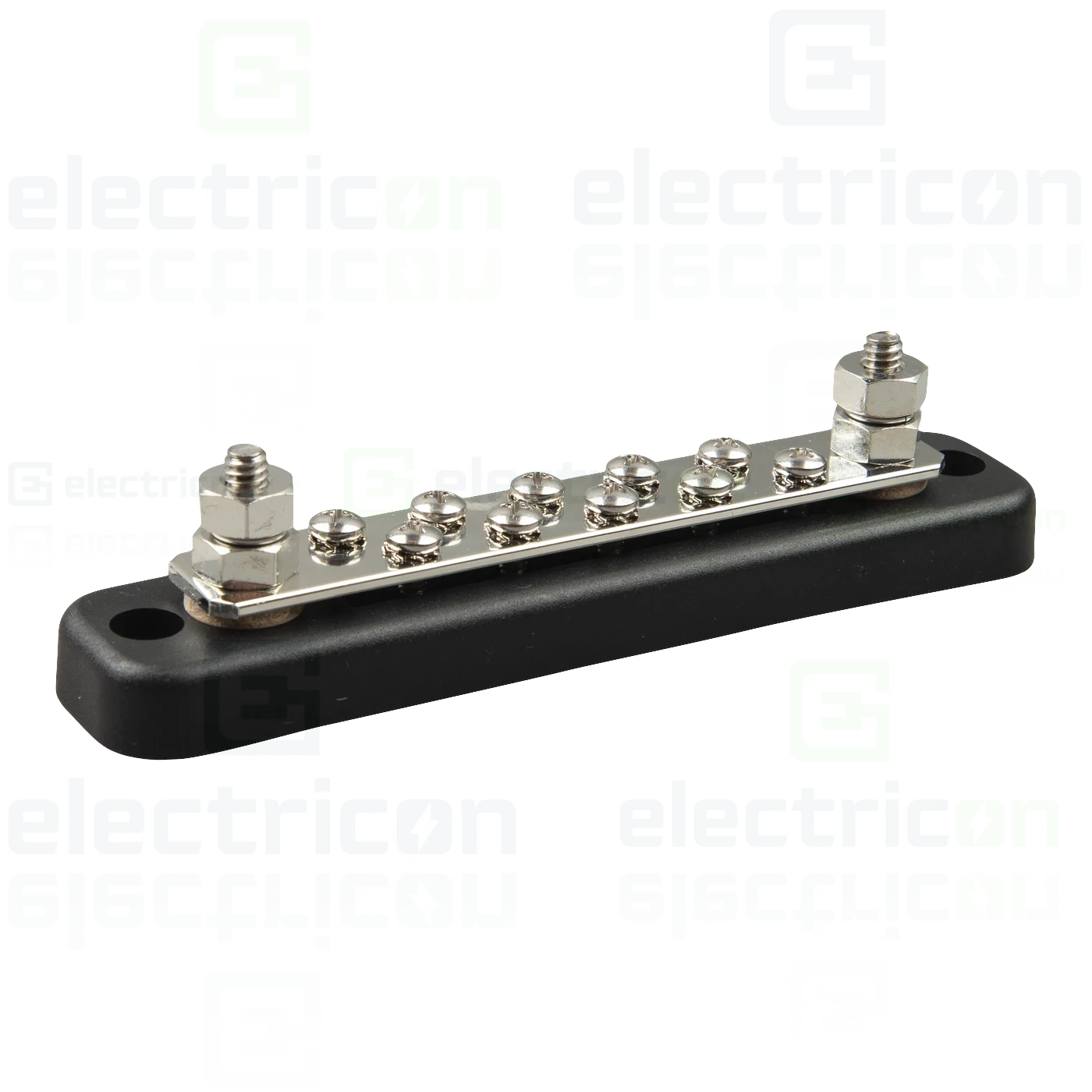

Barele de distribuție oferă fiecărui cablu propriul prezon și propriul cuplu de strângere. Există bare simple cu capac izolant și sisteme modulare, care includ suporturi de siguranțe și, la unele variante, măsurarea curentului.
De ce nu se leagă totul pe borna bateriei
O bornă de baterie este dimensionată pentru o singură legătură. Când se suprapun mai mulți papuci, presiunea de contact se distribuie inegal, iar cel de dedesubt preia altă forță decât cel de deasupra.
Rezultatul este o rezistență de contact variabilă, care se manifestă prin încălzire locală. La un curent de câteva sute de amperi, o rezistență de câțiva miliohmi înseamnă zeci de wați disipați într-un singur punct.
Dimensionarea
- Curentul continuu admis se alege peste suma curenților care trec efectiv prin bară, nu peste curentul unui singur consumator.
- Numărul de prezoane determină câte legături se pot face. Un prezon rămas liber este util pentru o extindere ulterioară.
- Diametrul prezonului trebuie să corespundă ochiului papucilor folosiți. Un ochi mai mare decât prezonul reduce suprafața de contact.
- Bara pozitivă și cea negativă se montează separat, la o distanță care exclude un contact accidental între ele.
Cuplul de strângere
Cuplul de strângere este un parametru electric, nu doar mecanic. O piuliță strânsă insuficient lasă o rezistență de contact care se încălzește, iar încălzirea slăbește și mai mult strângerea. Procesul se poate accelera până la deteriorarea papucului.
Valoarea se citește în documentația producătorului și se aplică cu o cheie dinamometrică. Strângerea peste valoare deformează filetul și reduce, la rândul ei, presiunea de contact. Legăturile de curent mare se verifică periodic, cu bateria separată.
Protecția mecanică

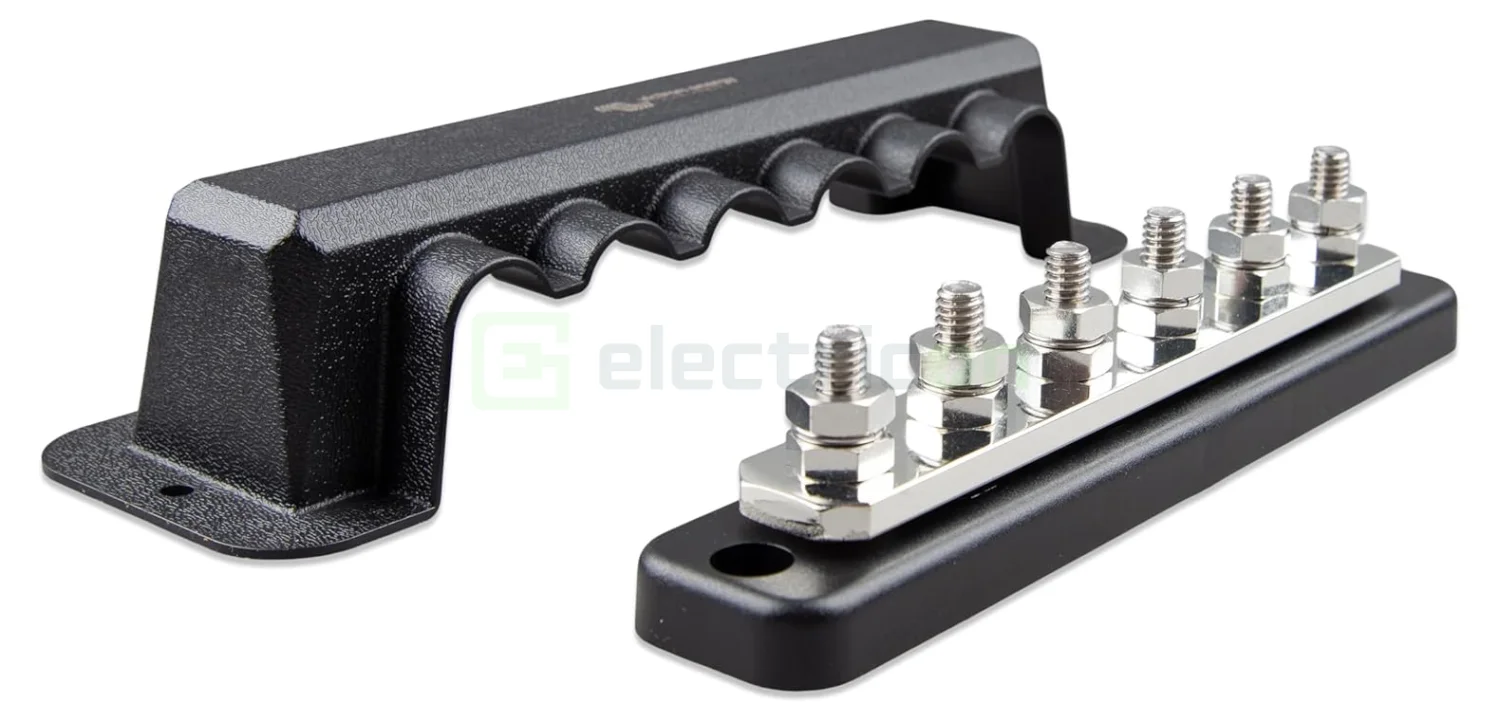

Barele de curent continuu se acoperă cu capacul lor izolant. O sculă scăpată peste barele descoperite produce un scurtcircuit direct la bornele bateriei, pe care nicio siguranță montată în aval nu îl poate întrerupe.
La scurtcircuit, bateria poate livra un curent foarte mare, suficient pentru a suda scula pe bară. Din acest motiv, intervențiile se fac cu scule izolate și cu bateria separată prin siguranța sau întrerupătorul principal.

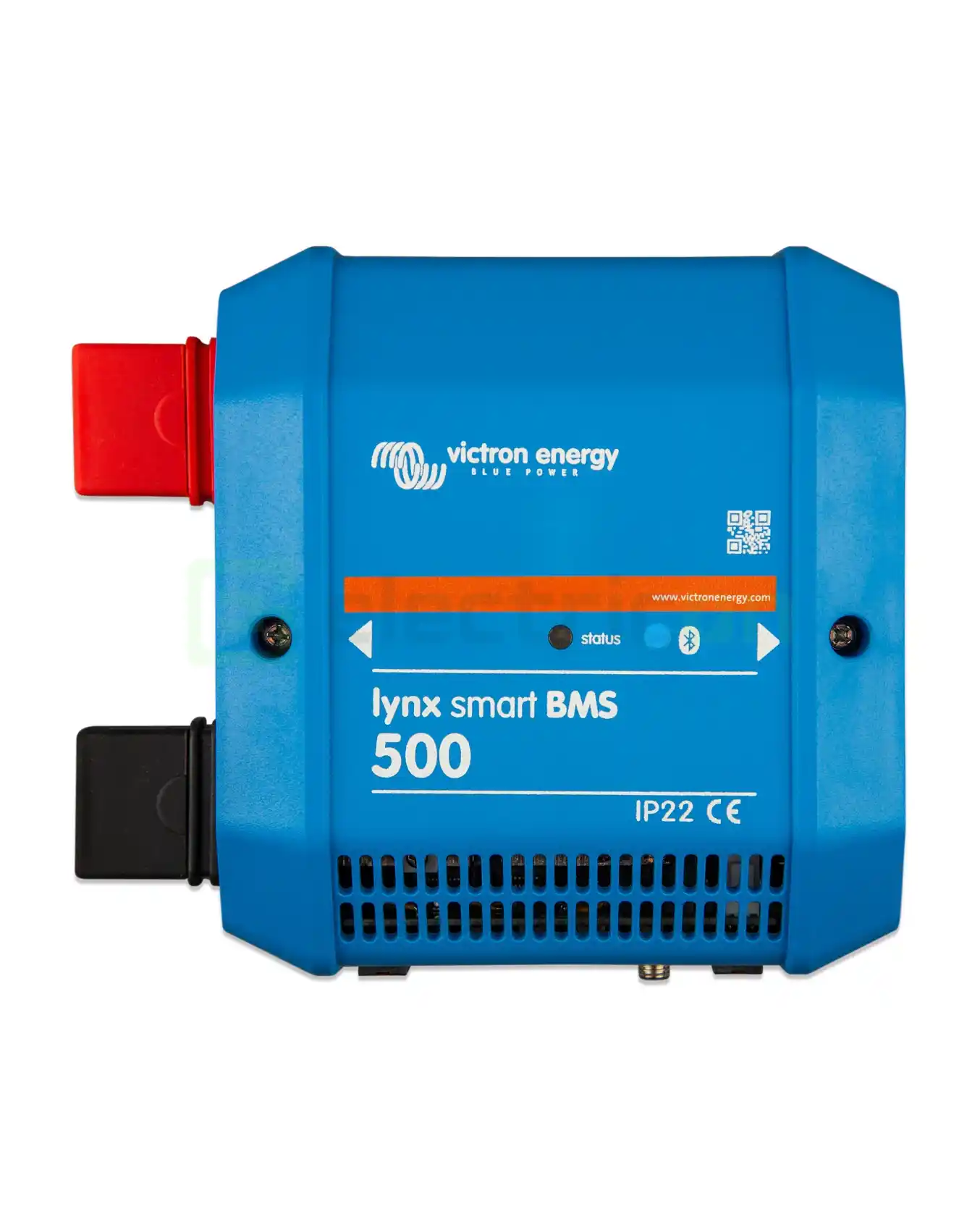

Sisteme modulare cu siguranțe integrate

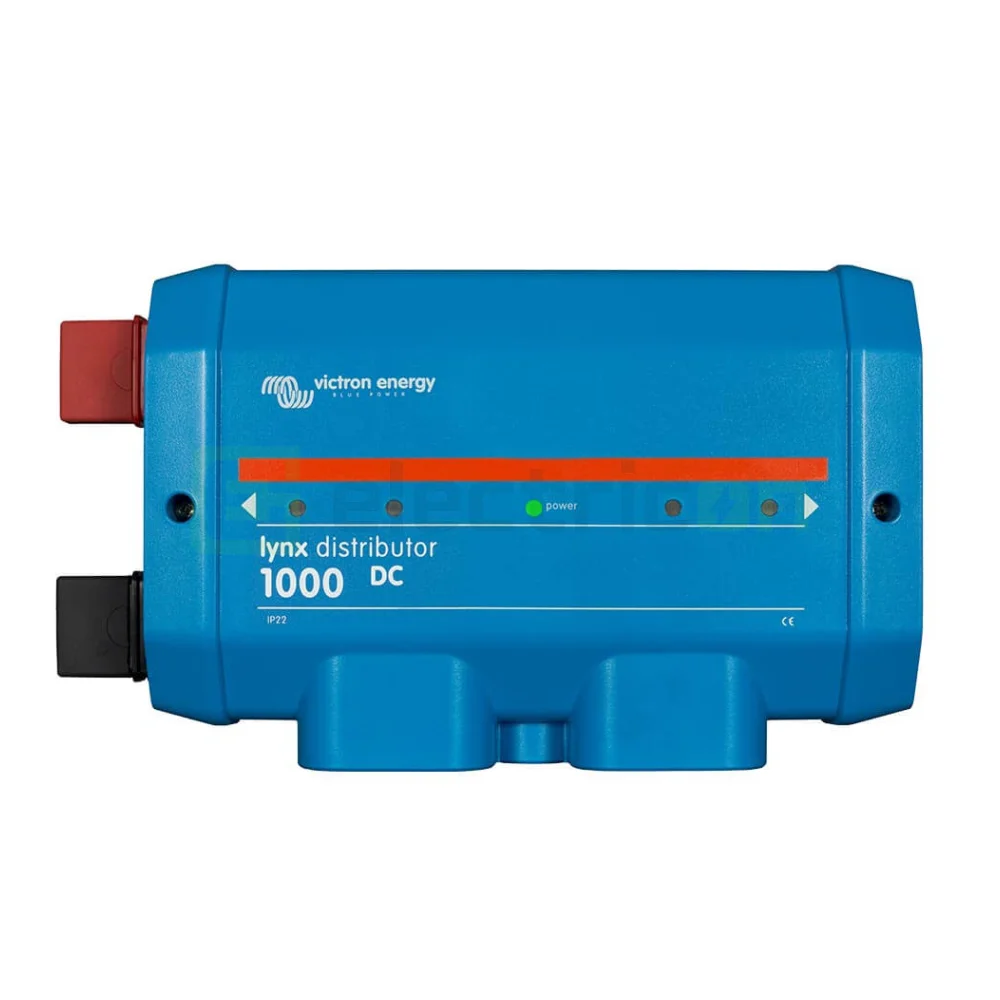

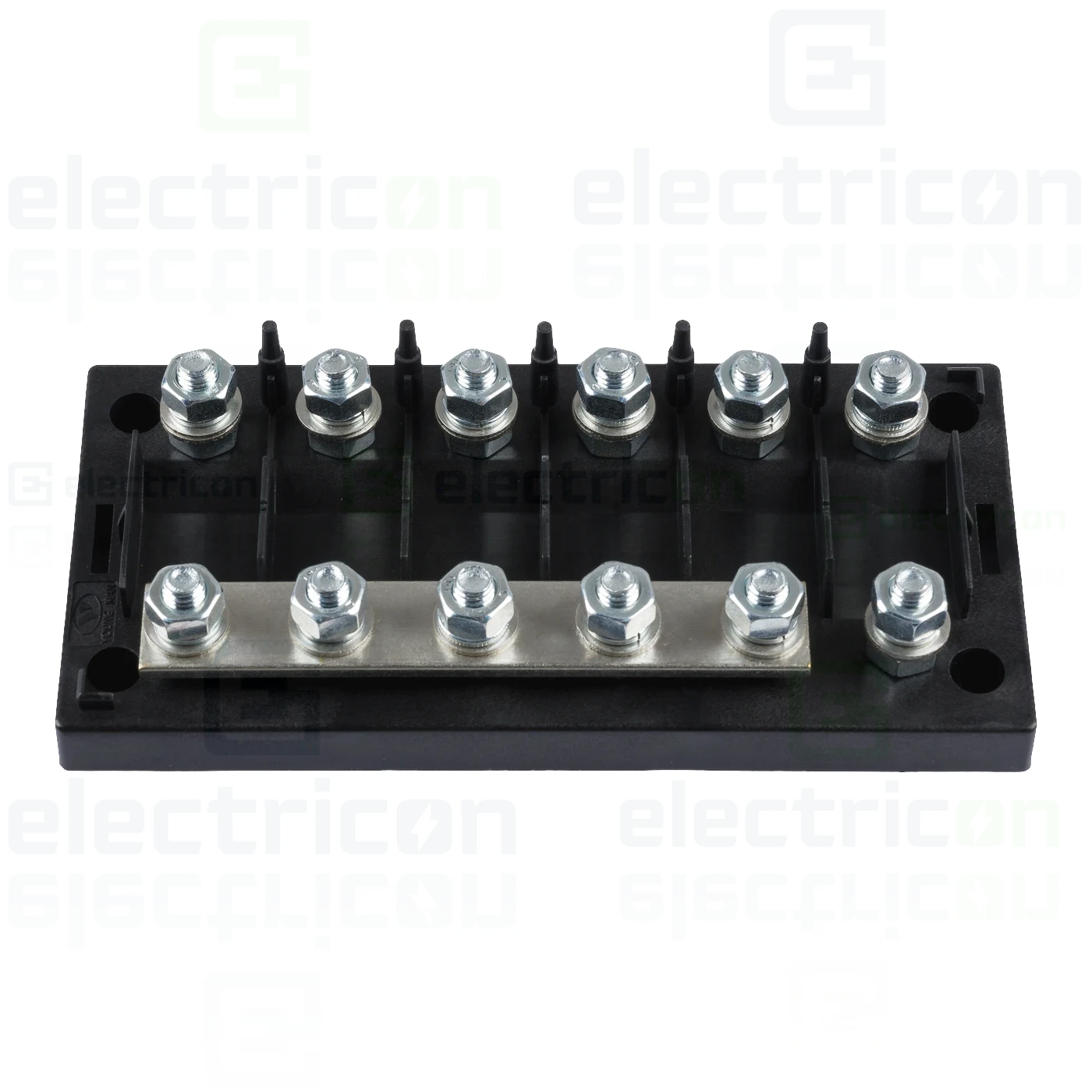

Ansamblurile modulare combină bara de distribuție cu suporturi de siguranțe pe fiecare ieșire. Fiecare consumator primește astfel propria protecție, în același corp, fără legături suplimentare între suporturi separate.
Unele module semnalizează siguranțele arse sau măsoară curentul și transmit datele către dispozitivul de monitorizare. Compatibilitatea dintre module și tensiunea de sistem se verifică în documentația producătorului.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
De ce nu se leagă toate cablurile direct pe borna bateriei?
Pentru că o bornă este dimensionată pentru o singură legătură. Papucii suprapuși primesc presiuni de contact diferite, iar rezistența rezultată produce încălzire locală. Bara de distribuție dă fiecărui cablu propriul prezon și propriul cuplu de strângere.
Ce curent trebuie să suporte bara de distribuție?
Suma curenților care trec efectiv prin ea, nu curentul unui singur consumator. Punctul de plecare este curentul maxim absorbit de invertor, la care se adaugă ceilalți consumatori de curent continuu care funcționează simultan.
Contează cuplul de strângere al piulițelor pe bară?
Da. O strângere insuficientă lasă o rezistență de contact care se încălzește, iar încălzirea slăbește și mai mult strângerea. Strângerea peste valoare deformează filetul. Valoarea se ia din documentația producătorului și se aplică cu o cheie dinamometrică.
Se pot lăsa barele descoperite într-un spațiu închis?
Nu. O sculă scăpată peste bare produce un scurtcircuit direct la bornele bateriei. Nicio siguranță montată în aval nu îl poate întrerupe, pentru că defectul apare înaintea ei. Barele se acoperă cu capacul izolant.
Câte prezoane trebuie să aibă bara de distribuție?
Câte legături are sistemul, plus cel puțin unul liber pentru o extindere ulterioară. Diametrul prezonului trebuie să corespundă ochiului papucilor folosiți, altfel suprafața de contact se reduce.
Ce aduce în plus un sistem modular de distribuție cu siguranțe?
Fiecare ieșire primește propria protecție, în același corp cu bara. Se elimină suporturile separate și legăturile dintre ele. Unele module semnalizează siguranțele arse sau măsoară curentul, cu transmiterea datelor către dispozitivul de monitorizare.
Cât de des se verifică legăturile de pe bara de distribuție?
Periodic, ca parte din mentenanța instalației. O strângere care a cedat nu dă niciun semn exterior până când conexiunea se încălzește. Verificarea se face cu bateria separată prin siguranța sau întrerupătorul principal.
