Papucii fac legătura dintre capătul unui conductor și o bornă cu șurub sau cu bolț, iar mufele îmbină două conductoare cap la cap. Ambele se fixează pe conductor prin sertizare. De sertizare și de alegerea piesei depinde dacă legătura rămâne sigură sub sarcină.
În prezent, pe această pagină se găsesc papuci și mufe neizolate, din cupru stanat și din aluminiu, inclusiv conectori pentru îmbinarea cuprului cu aluminiul.
Tipuri de piese
| Piesă |
Utilizare |
| Papuc inelar |
Prinderea pe borne cu bolț sau șurub, pe bare și pe aparate de putere |

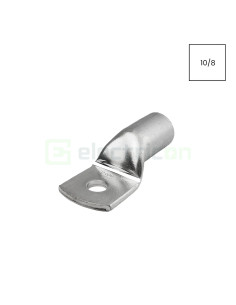

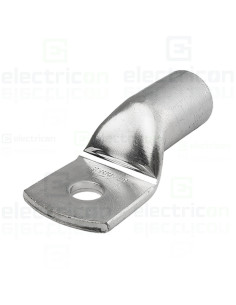

| Papuc tubular |
Conductoare de secțiune mare, cu contact pe toată lungimea zonei sertizate |
| Papuc tip furcă |
Borne cu șurub, unde papucul se introduce fără scoaterea completă a șurubului |
| Mufă de îmbinare |
Îmbinarea cap la cap a două conductoare din același material |
| Conector cupru-aluminiu |
Îmbinarea unui conductor de cupru cu unul de aluminiu, prin piesa bimetalică |
Cum alegi
Materialul conductorului
Papucii și mufele de cupru se folosesc numai pe conductoare de cupru, iar cele de aluminiu numai pe conductoare de aluminiu. Între cupru și aluminiu în contact direct apare coroziune, iar legătura se încălzește în timp. Pentru trecerea de la un material la altul se folosesc conectorii bimetalici cupru-aluminiu.
Conductoarele de aluminiu se curăță de oxid înainte de sertizare și se tratează cu pasta de contact recomandată de producătorul piesei.
Secțiunea și gaura
Papucul se alege după secțiunea conductorului și după diametrul bolțului sau al șurubului bornei, ambele indicate în titlu. Un papuc pentru o secțiune mai mare nu se strânge pe conductor, iar o gaură prea mare reduce suprafața de contact.
Sertizarea
Sertizarea se face cu unealta și matrița indicate pentru secțiunea și tipul piesei. Papucii neizolați de secțiune mare cer de regulă o presă cu matrițe dedicate. O sertizare slabă face contact imperfect, iar legătura se încălzește sub sarcină.
Izolarea după montaj
Papucii și mufele neizolate nu protejează împotriva atingerii. După sertizare, zona neizolată se acoperă cu tub termocontractabil, iar legătura se montează acolo unde nu poate fi atinsă.
Categorii înrudite
Toate se regăsesc în categoria Accesorii electrice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Pot pune un papuc de cupru pe un cablu de aluminiu?
Nu. Între cupru și aluminiu în contact direct apare coroziune, iar legătura se încălzește în timp. Pe aluminiu se folosesc papuci de aluminiu, iar la trecerea între materiale, conectori bimetalici.
Cum aleg mărimea papucului?
După secțiunea conductorului și după diametrul bolțului sau al șurubului bornei. Ambele sunt indicate în titlul produsului.
Papuc inelar sau tip furcă?
Papucul inelar rămâne prins și dacă șurubul se slăbește, deci se folosește pe aparatele de putere și pe bare. Papucul furcă se montează fără scoaterea șurubului, pe bornele unde demontarea e dificilă.
Cu ce sertizez papucii neizolați mari?
Cu o presă de sertizat și matrița indicată pentru secțiunea papucului. Sertizarea cu cleștele de ferule sau prin turtire cu ciocanul nu face o legătură sigură.
Protejează papucii neizolați la atingere?
Nu. După sertizare, zona neizolată se acoperă cu tub termocontractabil, iar legătura se montează unde nu poate fi atinsă.
Cum pregătesc un conductor de aluminiu pentru sertizare?
Se curăță stratul de oxid de pe conductor și se aplică pasta de contact recomandată de producătorul piesei. Sertizarea se face imediat după curățare.
Când folosesc mufa de îmbinare?
Pentru prelungirea unui conductor sau repararea unui cablu, cu două conductoare din același material și de aceeași secțiune. Îmbinarea se izolează după sertizare.
