Siguranța fuzibilă conține un element conductor calibrat, care se topește la suprasarcină sau la scurtcircuit și întrerupe circuitul. După declanșare se înlocuiește, spre deosebire de o siguranță automată, care se rearmează.
Siguranța nu se montează direct în instalație, ci într-un soclu sau separator portfuzibil. Cele două se aleg împreună, pentru același format.
Formatele de siguranțe fuzibile
| Format |
Cum arată |
Utilizare uzuală |

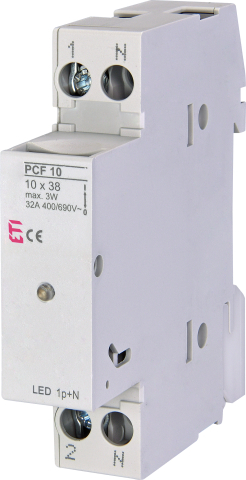

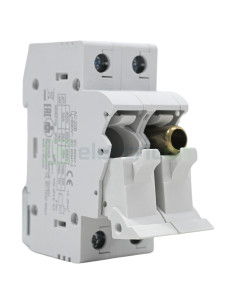

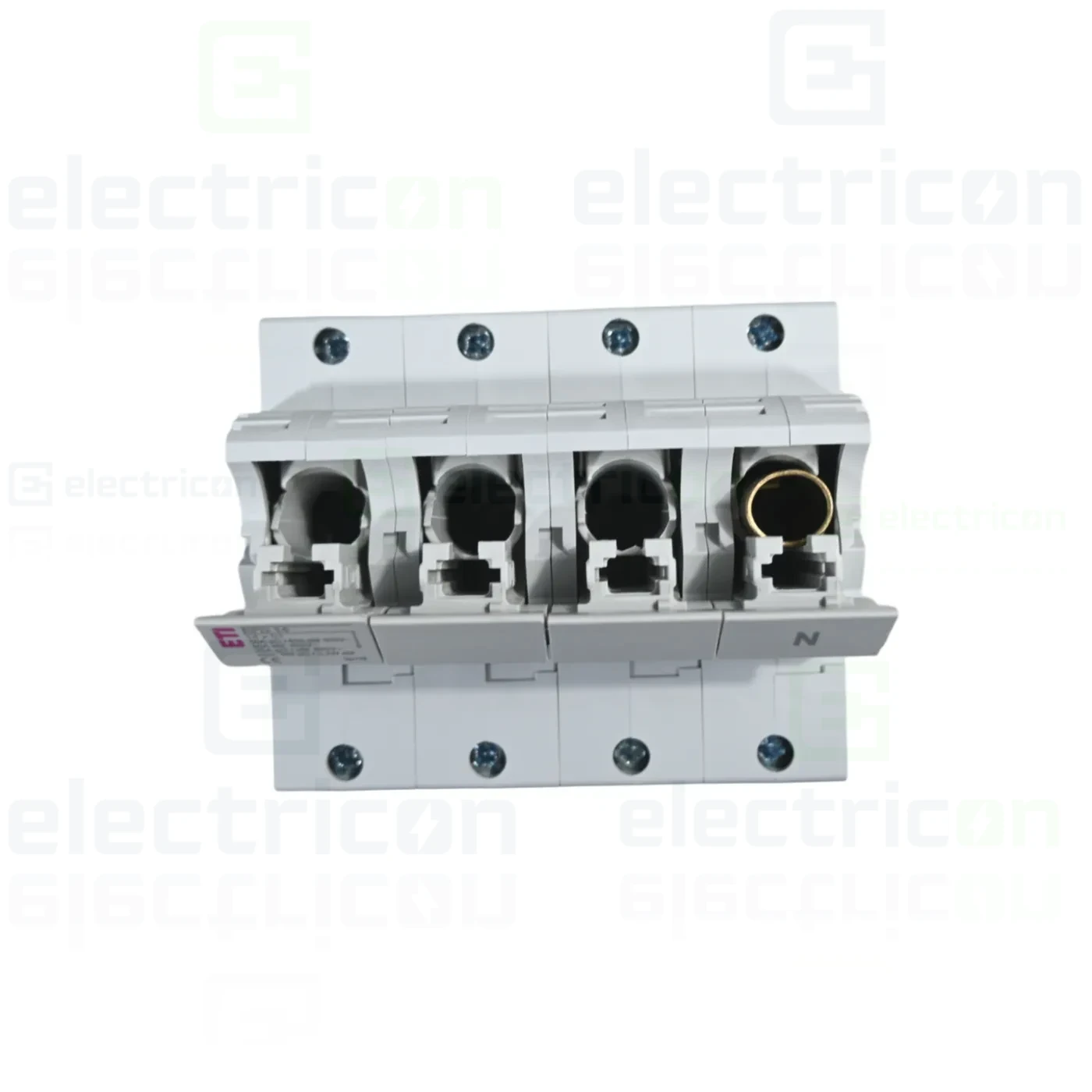

| Cilindrice (CH) |
Cartuș cilindric, identificat prin diametru și lungime în milimetri |
Tablouri de distribuție și de automatizare, separatoare modulare |

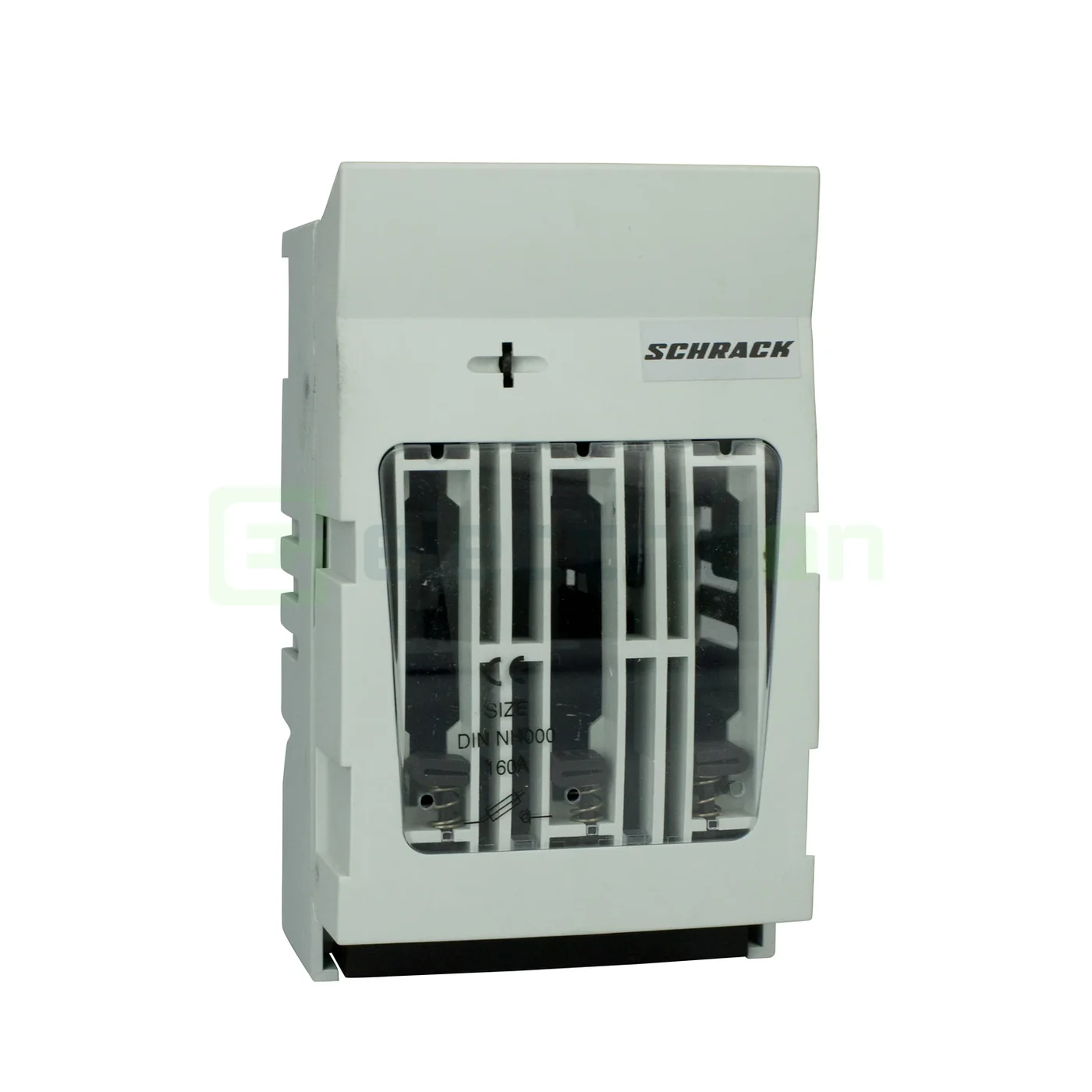

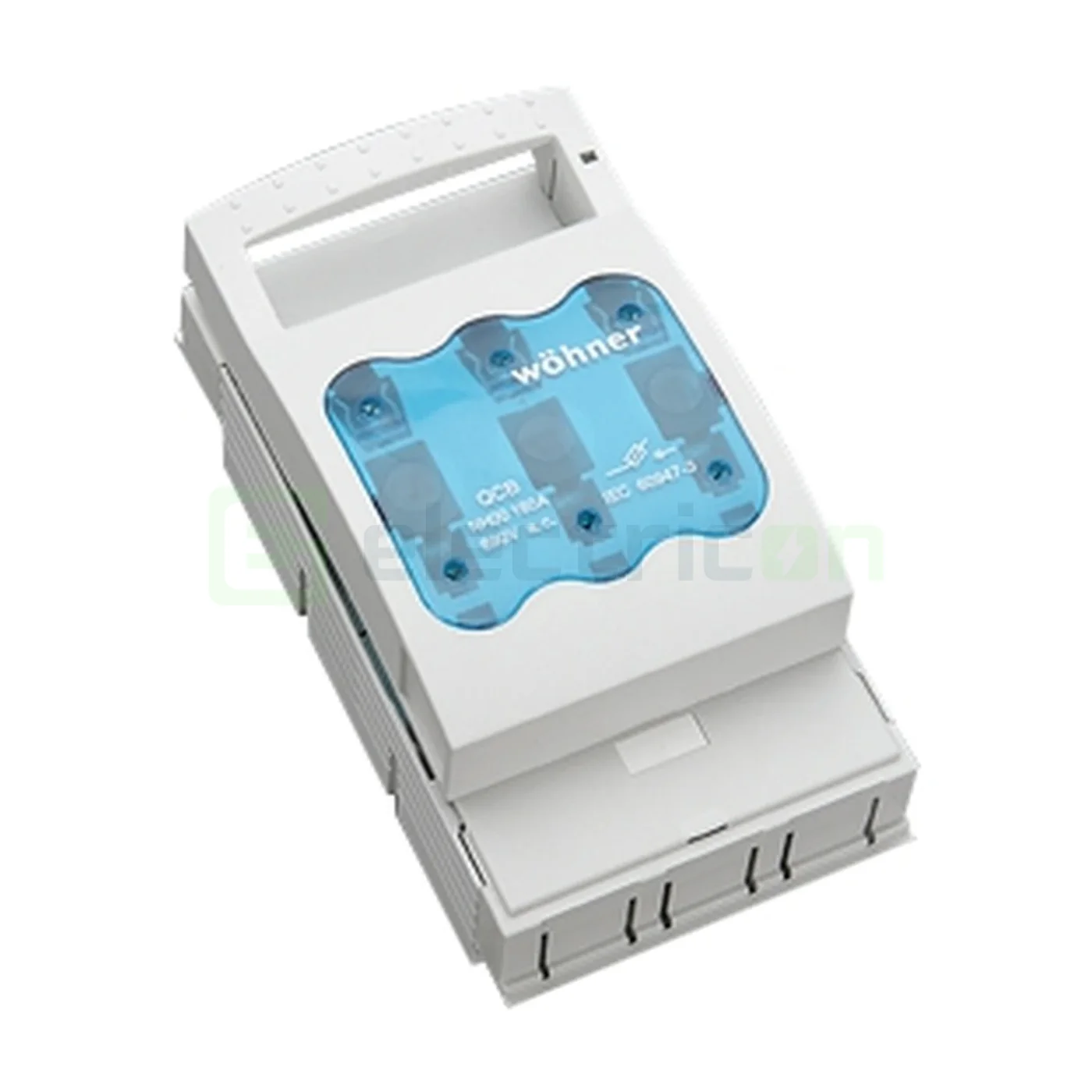

| Cu cuțite (NH) |
Corp ceramic cu contacte plate, în mai multe mărimi |
Curenți mari, tablouri generale, branșamente |

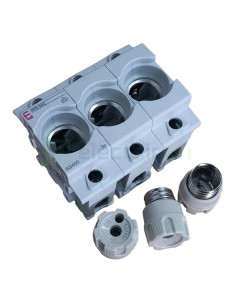

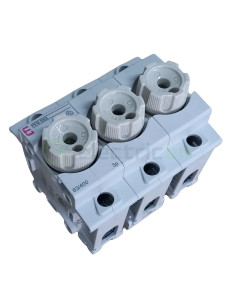

| Filetate (sistem D și D0) |
Patron introdus într-un capac filetat, cu inel de calibrare |
Tablouri de distribuție existente, instalații rezidențiale și comerciale |

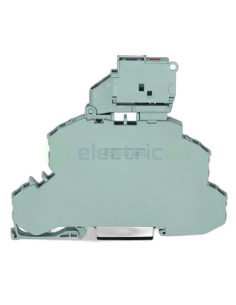

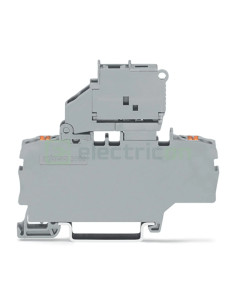

| Miniatură |
Tub de sticlă sau ceramic, de dimensiuni mici |

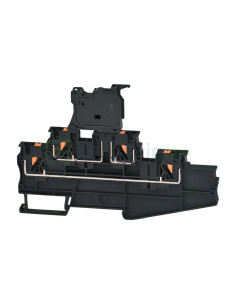

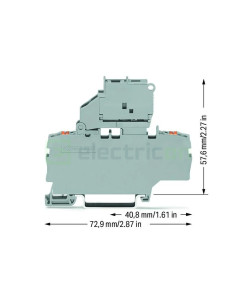

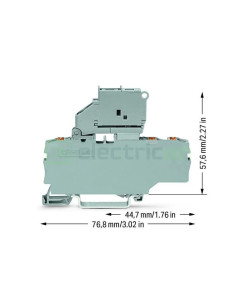

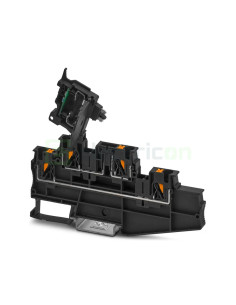

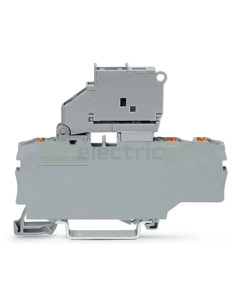

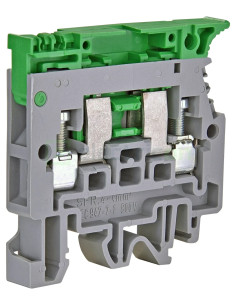

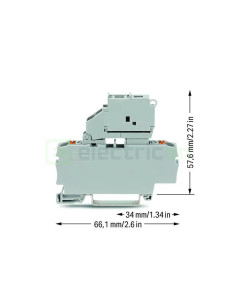

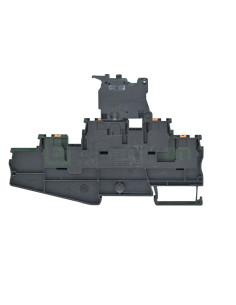

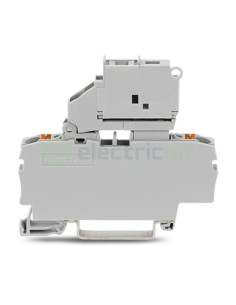

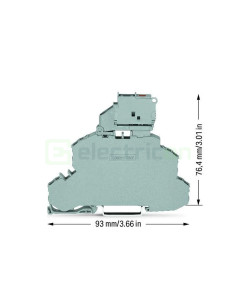

Circuite de comandă, aparate, surse, cleme de șir cu suport |
Caracteristica de funcționare
Caracteristica siguranței, nu doar curentul ei, decide pentru ce circuit este potrivită. Ea este marcată pe cartuș prin două litere.
- gG: utilizare generală, protejează conductoarele la suprasarcină și scurtcircuit.
- aM: protecția motoarelor la scurtcircuit. Tolerează curentul de pornire, dar protecția la suprasarcină se asigură separat, cu un releu termic.

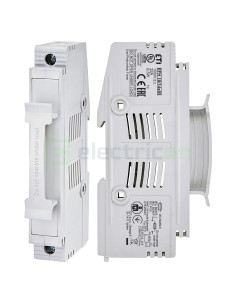

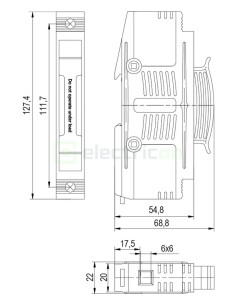

- gPV: protecția șirurilor de panouri fotovoltaice, în curent continuu. Se găsesc la siguranțe fotovoltaice.
Siguranțele de miniatură au o marcare proprie a timpului de reacție, de la foarte rapide la temporizate. Tipul se alege după aparatul protejat, conform documentației acestuia.
Curent, tensiune și capacitate de rupere
Curentul nominal se alege după conductorul sau aparatul protejat. Tensiunea nominală a siguranței trebuie să fie peste tensiunea circuitului, iar tipul de curent, alternativ sau continuu, să corespundă. Capacitatea de rupere trebuie să acopere curentul de scurtcircuit posibil în punctul de montaj.

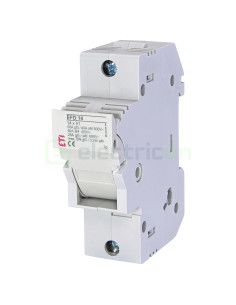

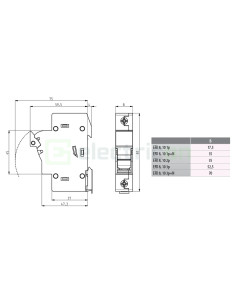

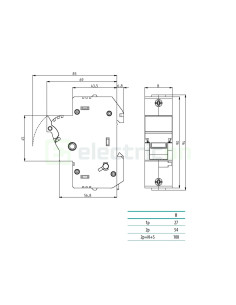

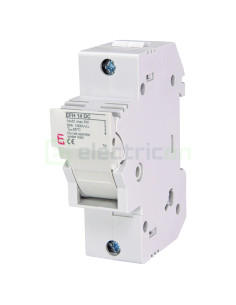

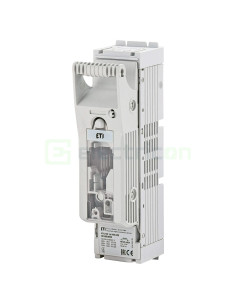

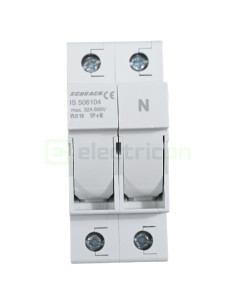

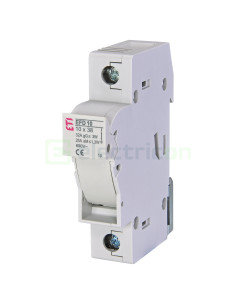

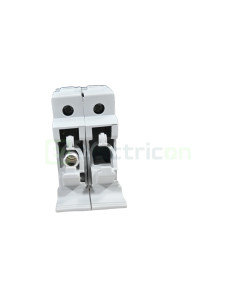

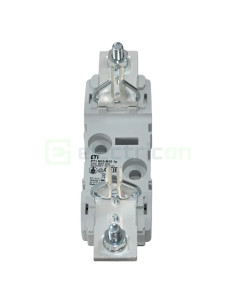

Soclul și separatorul portfuzibil

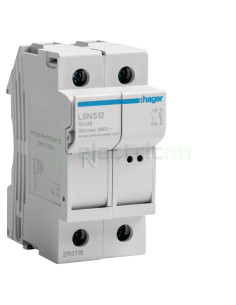

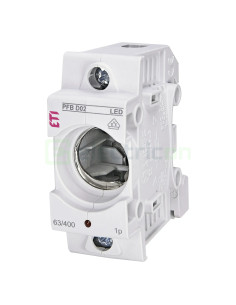

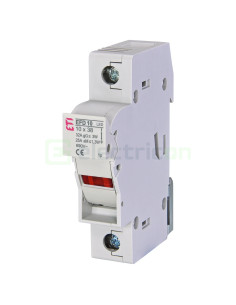

Soclul fixează siguranța și îi asigură contactele. Separatorul portfuzibil permite în plus deschiderea circuitului, prin scoaterea sertarului cu siguranța. Formatul, tensiunea și curentul admise se verifică pe ambele componente.
Un separator portfuzibil se deschide sub sarcină numai dacă producătorul îl declară pentru asta. În rest, circuitul se deconectează înainte din alt aparat.
Siguranțele cu cuțite se manevrează cu mânerul destinat lor și cu echipamentul de protecție indicat pentru lucrul în apropierea pieselor sub tensiune.
Înlocuirea siguranței
O siguranță arsă se înlocuiește cu una de același format, aceeași caracteristică și același curent, după identificarea cauzei. O siguranță nu se repară și nu se șuntează. La sistemul filetat, inelul de calibrare împiedică montarea unui patron de curent mai mare decât cel prevăzut.
Subcategorii
Categorii înrudite
Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între o siguranță fuzibilă și o siguranță automată?
Siguranța fuzibilă conține un element care se topește la defect și se înlocuiește după declanșare. Siguranța automată are un mecanism care întrerupe circuitul și se rearmează. Ambele protejează la suprasarcină și scurtcircuit.
Ce înseamnă gG și aM pe o siguranță fuzibilă?
gG înseamnă utilizare generală, cu protecție la suprasarcină și scurtcircuit. aM înseamnă protecția motoarelor la scurtcircuit: tolerează curentul de pornire, iar protecția la suprasarcină se asigură separat, cu un releu termic.
Se potrivește orice siguranță în orice soclu?
Nu. Fiecare soclu primește un singur format de siguranță, identificat prin dimensiuni sau mărime. Tensiunea și curentul admise se verifică atât pe siguranță, cât și pe soclu.
Se poate scoate o siguranță cu circuitul sub sarcină?
Numai dacă separatorul portfuzibil este declarat de producător pentru manevră sub sarcină. În rest, circuitul se deconectează înainte din alt aparat. Siguranțele cu cuțite se manevrează cu mânerul destinat lor.
La ce folosește inelul de calibrare la siguranțele filetate?
Inelul de calibrare din soclu împiedică montarea unui patron de curent mai mare decât cel prevăzut pentru circuit. Patronul de curent mai mic intră, cel mai mare nu.
Cu ce se înlocuiește o siguranță fuzibilă arsă?
Cu una de același format, aceeași caracteristică și același curent nominal, după identificarea cauzei declanșării. O siguranță nu se repară și nu se șuntează.
Se poate folosi o siguranță de curent alternativ în curent continuu?
Numai dacă producătorul o declară și pentru curent continuu, la o tensiune anume. Arcul de curent continuu nu se stinge la trecerea prin zero, iar o siguranță de curent alternativ poate să nu-l întrerupă.
