Cabluri solare

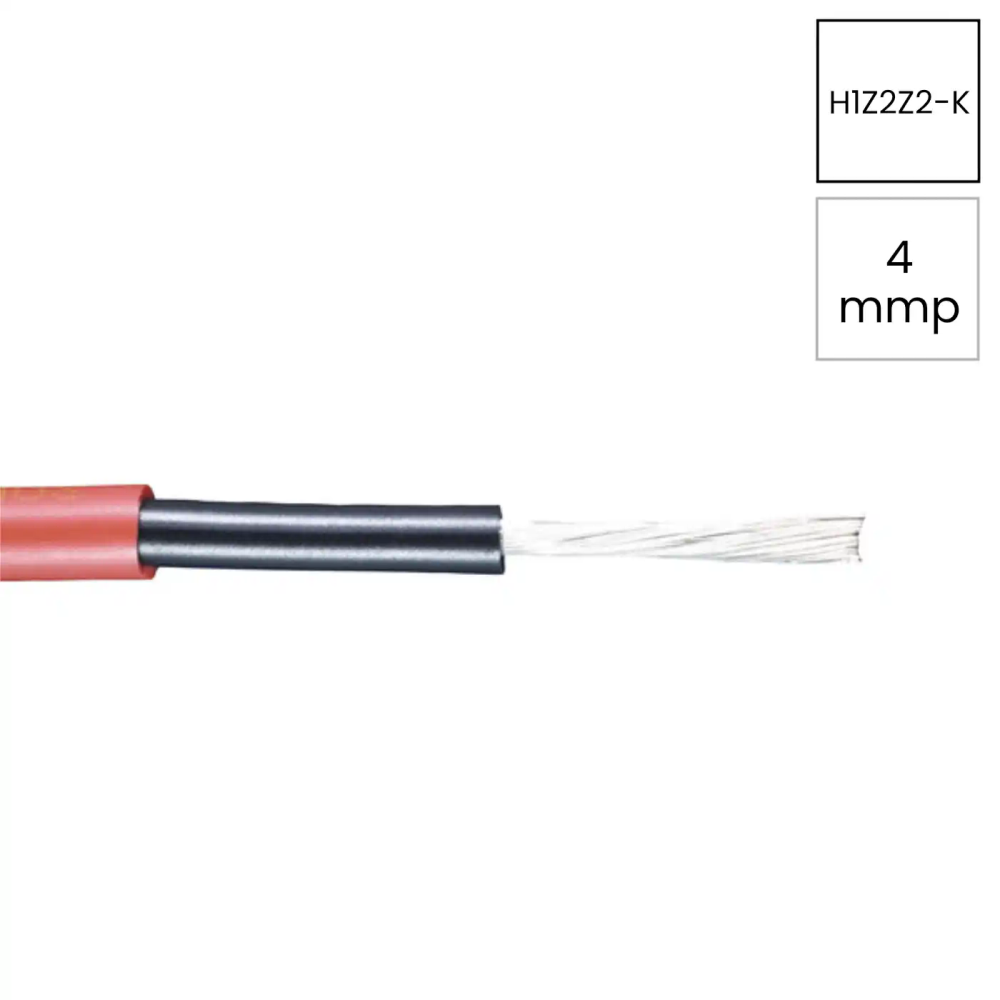

Cablu solar H1Z2Z2-K conform SR EN 50618, livrat la metru, pentru traseele dintre panouri și invertor sau regulator, și distribuitoare Y pentru legarea în paralel a două șiruri.

Secțiunea se alege după curent și căderea de tensiune, iar diametrul exterior al cablului trebuie să fie în domeniul admis de conector.

Afiseaza: 1-12 din 12 produse
Cablu solar 6mm² roșu - 1500V SOLARFLEX - protecție UV - Helukabel Cablu solar 6mm² roșu - 1500V SOLARFLEX - protecție UV - Helukabel 2
Cabluri solare
Helukabel

Cablu solar 6mm² roșu - 1500V SOLARFLEX - protecție UV - Helukabel, 713569

713569
8,22 lei / ml
*Include TVA
Cablul SOLARFLEX®-X de 6mm² roșu de la Helukabel este soluția profesională pentru interconectarea panourilor fotovoltaice în sisteme de până la 1500V DC. Conductor flexibil din cupru stanat Clasa 5 ce asigură o instalare ușoară și pierderi minime de energie. Mantaua reticulată oferă rezistență certificată la radiații UV, ozon și condiții meteorologice...

In stoc

Cablu solar 6mm² negru - 1500V SOLARFLEX - protecție UV - Helukabel Cablu solar 6mm² negru - 1500V SOLARFLEX - protecție UV - Helukabel 2
Cabluri solare
Helukabel

Cablu solar 6mm² negru - 1500V SOLARFLEX - protecție UV - Helukabel, 713531

713531
8,22 lei / ml
*Include TVA
Cablul solar Helukabel SOLARFLEX-X de 6mm² este un conductor de înaltă performanță, optimizat pentru transferul eficient de energie în sistemele fotovoltaice de 1500V. Tensiune nominală de 1500V DC și conductor flexibil din cupru stanat pentru pierderi minime. Rezistență superioară la radiații UV, ozon și intemperii, garantând o utilizare sigură în...

In stoc

Cablul solar leagă panourile între ele și șirul de panouri cu invertorul sau regulatorul de încărcare. Traseul este de regulă expus la soare, la variații mari de temperatură și la umezeală, pe toată durata de funcționare a instalației.

Alegerea se face după tipul cablului, secțiune și compatibilitatea cu conectorii. Pozarea contează la fel de mult ca produsul.

Cum alegi cablul solar

Criteriu Ce se verifică
Tipul cablului H1Z2Z2-K conform SR EN 50618, cu tensiunea nominală peste tensiunea maximă a șirului
Secțiunea Curentul admis și căderea de tensiune pe lungimea traseului
Conectorul Domeniul de secțiune și de diametru exterior al cablului admis de conector
Culoarea Marcarea consecventă a polarității pe toată instalația

Căderea de tensiune

Căderea de tensiune pe traseul de curent continuu se calculează cu relația ΔU = 2 × L × I × ρ / S. L este lungimea traseului într-un sens, în metri, I curentul maxim al șirului, S secțiunea, în mm². Pentru cupru, ρ este aproximativ 0,0175 Ω·mm²/m la 20 °C și crește odată cu temperatura.

Rezultatul se raportează la tensiunea de lucru a șirului. Limita acceptată se stabilește prin proiect. Dacă este depășită, se alege secțiunea următoare.

Cablul și conectorul

Conectorul admite un anumit domeniu de secțiune și un anumit diametru exterior al cablului. Un cablu cu diametrul exterior în afara domeniului nu etanșează corect în presetupa conectorului, chiar dacă secțiunea este potrivită.

Ambele domenii se citesc în fișa conectorului, iar diametrul exterior în fișa cablului. Sertizarea se face cu cleștele destinat conectorului respectiv.

Pozarea traseului

  • Conductorul pozitiv și cel negativ al aceluiași șir se pozează alăturat. O buclă mare între ele captează mai multă energie de la o descărcare atmosferică din apropiere.
  • Cablul se fixează pe traseu, fără să atârne liber sub panouri și fără să stea în contact cu muchii ascuțite.
  • Raza minimă de curbură este declarată în fișa cablului și se respectă la fiecare schimbare de direcție.
  • Unde traseul este expus la solicitări mecanice, cablul se protejează în tub sau în jgheab.

Distribuitoarele de tip Y

Distribuitoarele Y au cablul și conectorii montați din fabrică și leagă două șiruri în paralel pe o singură intrare. Curentul rezultat este suma curenților celor două șiruri.

Ele se folosesc numai când intrarea invertorului sau a regulatorului admite curentul rezultat. La trei sau mai multe șiruri legate în paralel, protecția fiecărui șir cu siguranțe se verifică față de fișa panourilor. Conectorii distribuitorului trebuie să fie de același tip cu cei ai șirurilor.

Categorii înrudite

Toate se regăsesc în categoria Cabluri fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.

Întrebări frecvente

Cum se calculează căderea de tensiune pe cablul solar?

Cu relația ΔU = 2 × L × I × ρ / S, unde L este lungimea traseului într-un sens, I curentul maxim al șirului, S secțiunea, iar ρ rezistivitatea cuprului. Rezultatul se raportează la tensiunea de lucru a șirului și se compară cu limita din proiect.

Contează diametrul exterior al cablului solar pentru conector?

Da. Conectorul admite un domeniu de diametru exterior, pe lângă domeniul de secțiune. Un cablu în afara domeniului nu etanșează corect în presetupa conectorului. Valorile se verifică în fișele celor două produse.

De ce se pozează alăturat cablul pozitiv și cel negativ?

Pentru a reduce suprafața buclei formate de cele două conductoare. O buclă mare captează mai multă energie de la o descărcare atmosferică din apropiere, iar supratensiunea ajunge la intrarea invertorului sau a regulatorului.

Când se folosește un distribuitor Y pentru panouri?

Când două șiruri se leagă în paralel pe o singură intrare a invertorului sau a regulatorului. Intrarea trebuie să admită suma curenților celor două șiruri. Conectorii distribuitorului trebuie să fie de același tip cu cei ai șirurilor.

Este nevoie de siguranțe când se leagă șiruri în paralel?

La două șiruri, de regulă nu. La trei sau mai multe, curentul invers posibil într-un șir defect poate depăși limita panourilor. Verificarea se face față de valoarea maximă a siguranței în serie, declarată în fișa panoului.

Se poate îngropa cablul solar sau poza în tub?

În tub de protecție, da. Pozarea direct în pământ este permisă numai dacă producătorul cablului o declară în fișa produsului. Altfel, traseul îngropat se face în tub.

Cum se comandă cablul solar?

Cablul solar se livrează la metru liniar. Lungimea necesară se calculează pe traseul real, dus și întors pentru fiecare șir, cu rezervă pentru fixare și pentru legăturile de la capete.
