Socluri și separatoare portfuzibile DC

Siguranța fuzibilă nu se montează direct în instalație, ci într-un soclu sau suport care îi asigură contactele, fixarea și izolarea. Soclul și siguranța formează un ansamblu, iar limitele ansamblului sunt date de componenta mai slabă.

Sunt două familii de produse. Separatoarele portfuzibile țin siguranțele cilindrice gPV ale șirurilor de panouri. Suporturile țin siguranțele cu prindere pe șurub de pe legătura bateriei.

Cum alegi un soclu

Separatoare portfuzibile pentru siguranțe gPV

Separatorul portfuzibil ține siguranța cilindrică într-un sertar care se deschide pentru înlocuire sau pentru separarea circuitului. Se montează pe șină DIN, în tablouri sau cutii de joncțiune pentru șirurile de panouri.

Formatul, adică diametrul și lungimea siguranței, trebuie să fie același cu al soclului. Tensiunea nominală a soclului se verifică separat de a siguranței. Un soclu declarat la o tensiune mai mică limitează întregul ansamblu.

Unele modele au indicator luminos care semnalează siguranța arsă. Indicatorul ajută la depanare, dar nu înlocuiește verificarea cu aparatul de măsură înainte de intervenție.

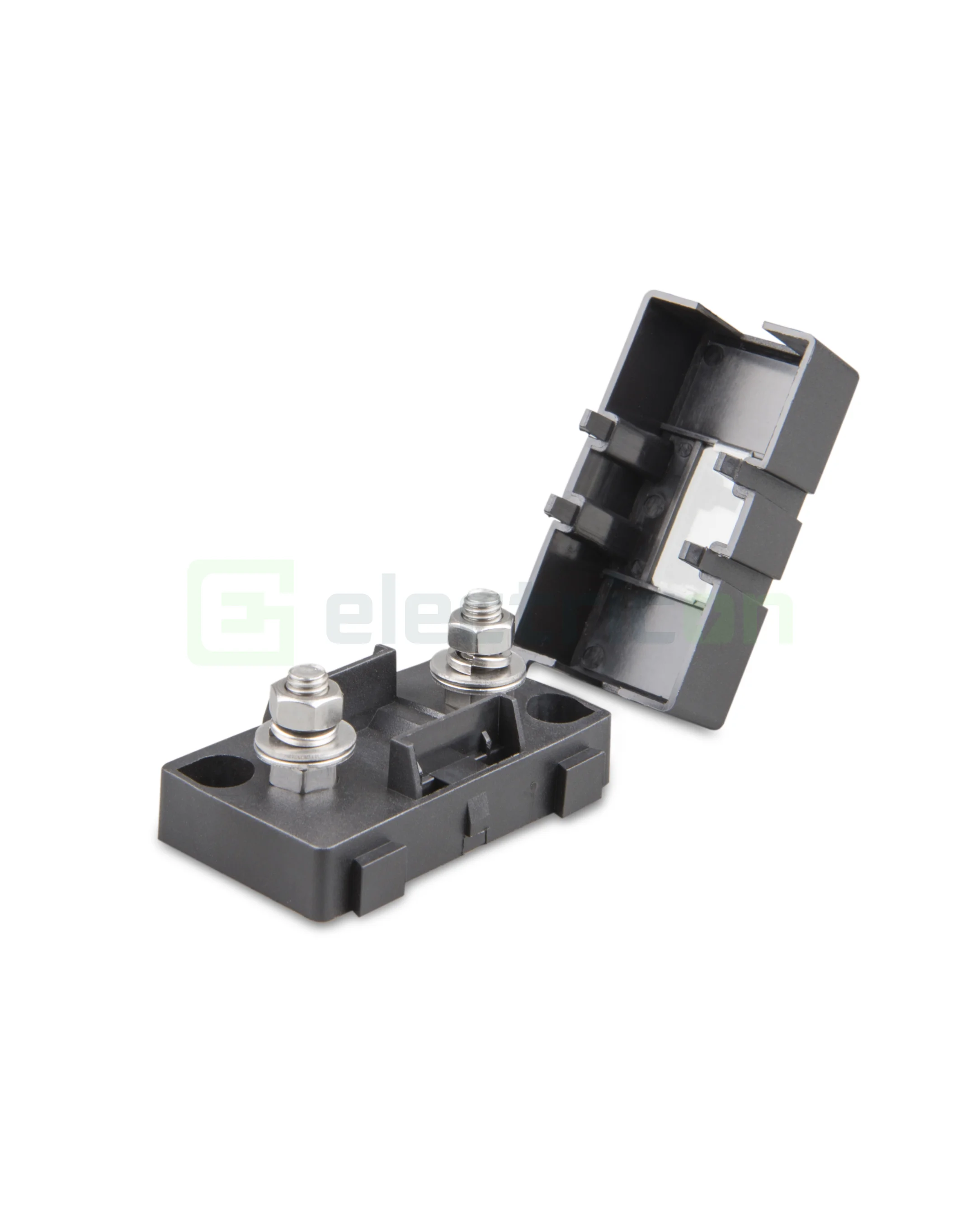

Suporturi pentru siguranțele de baterie

Siguranțele cu prindere pe șurub, de pe legătura bateriei, se montează pe suporturi dedicate formatului lor sau direct pe busbar. Suportul se alege după formatul siguranței, iar curentul și tensiunea admise se verifică în fișa lui.

Manevra și intervențiile

Un separator portfuzibil nu se deschide sub sarcină decât dacă producătorul îl declară pentru asta. Categoria de utilizare este indicată în fișa produsului. Înainte de deschidere, circuitul de curent continuu se separă cu un separator de sarcină.

Suporturile siguranțelor de baterie nu au funcție de separare. Siguranța se demontează numai după deconectarea bateriei.

Montaj

• Secțiunea conductoarelor și cuplul de strângere se iau din fișa soclului. Un contact slab se încălzește în funcționare.
• Mai multe socluri montate alăturat se încălzesc reciproc. Producătorul poate indica o reducere a curentului admis în această situație.
• Tabloul sau cutia în care se montează soclurile trebuie să fie potrivite pentru tensiunea continuă a șirului și pentru mediul de montaj.
