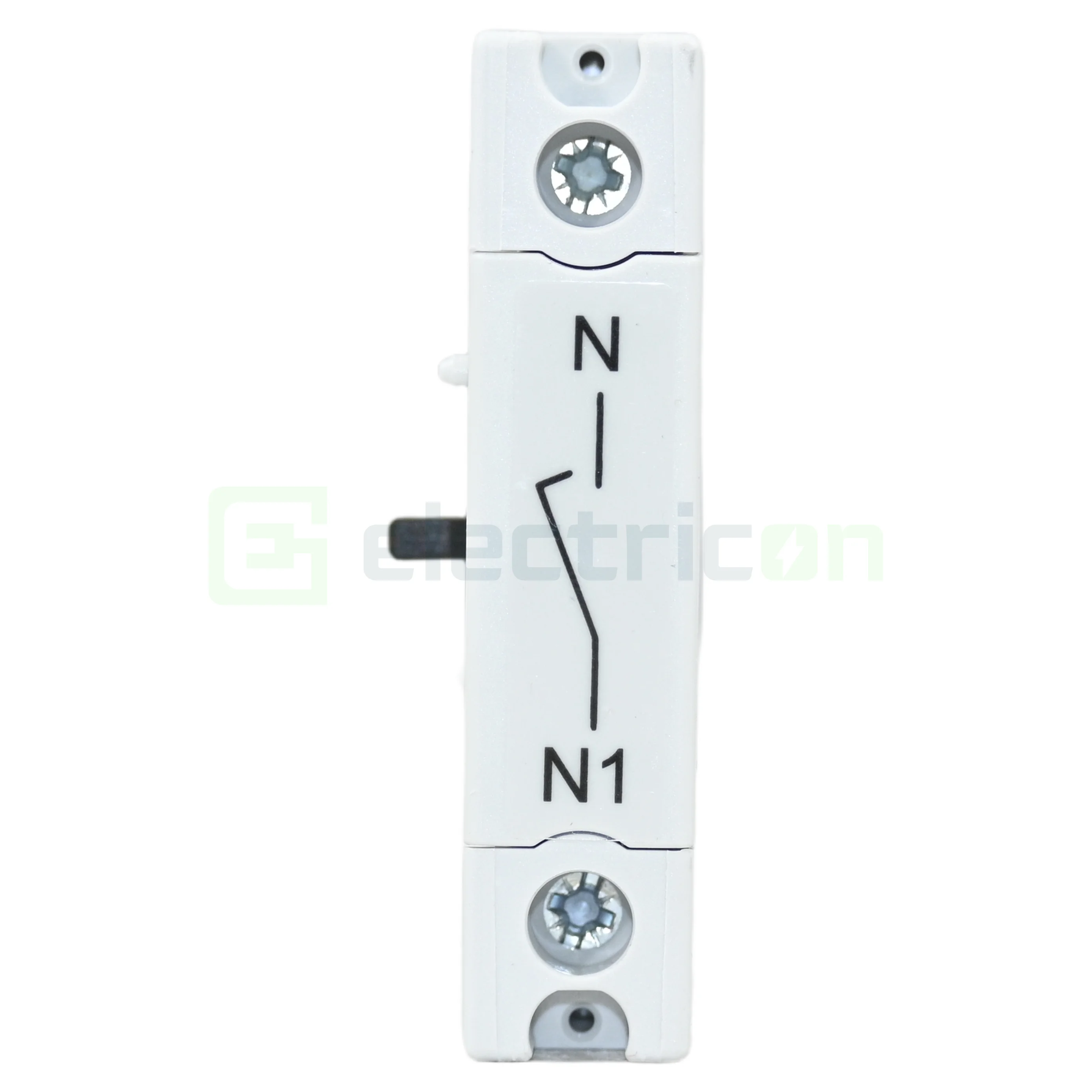

Contacte auxiliare

O siguranță automată, un contactor sau un separator își schimbă starea, dar nu anunță nimănui acest lucru. Contactele auxiliare transmit starea aparatului mai departe, către o lampă de semnalizare, un automat programabil sau un sistem de management al clădirii. Bobinele de declanșare fac drumul invers: permit declanșarea aparatului de la distanță.

Ambele se montează pe aparatul principal și sunt specifice seriei acestuia.

Tipuri de accesorii

Compatibilitatea cu aparatul

Accesoriile se aleg pentru seria exactă a aparatului pe care se montează. În multe cazuri nu sunt interschimbabile nici între seriile aceluiași producător.

Lista aparatelor compatibile se citește în fișa accesoriului. Contactele pentru siguranțe automate diferă de cele pentru contactoare, separatoare, protecții de motor sau întrerupătoare de putere, chiar dacă arată asemănător.

Configurația contactelor

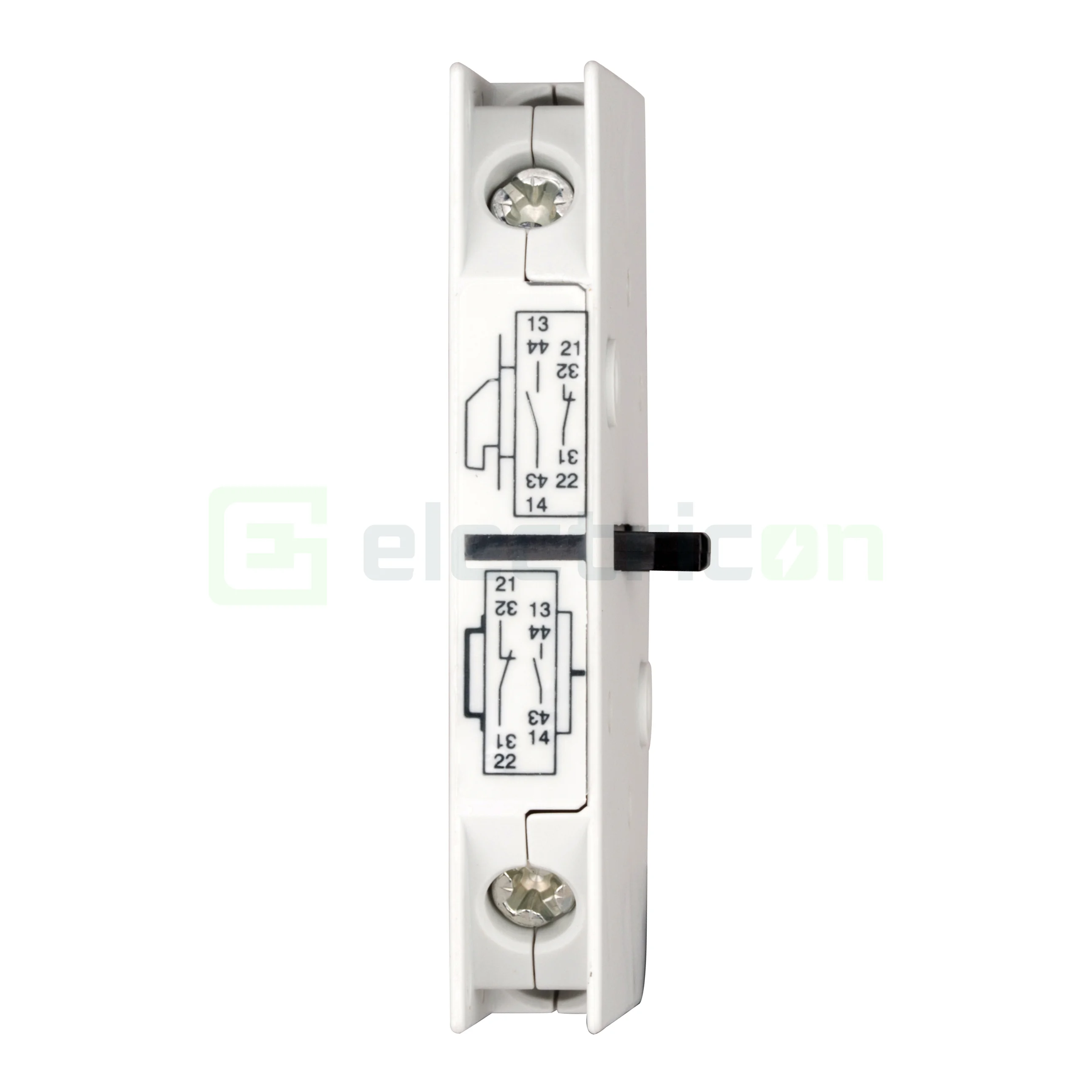

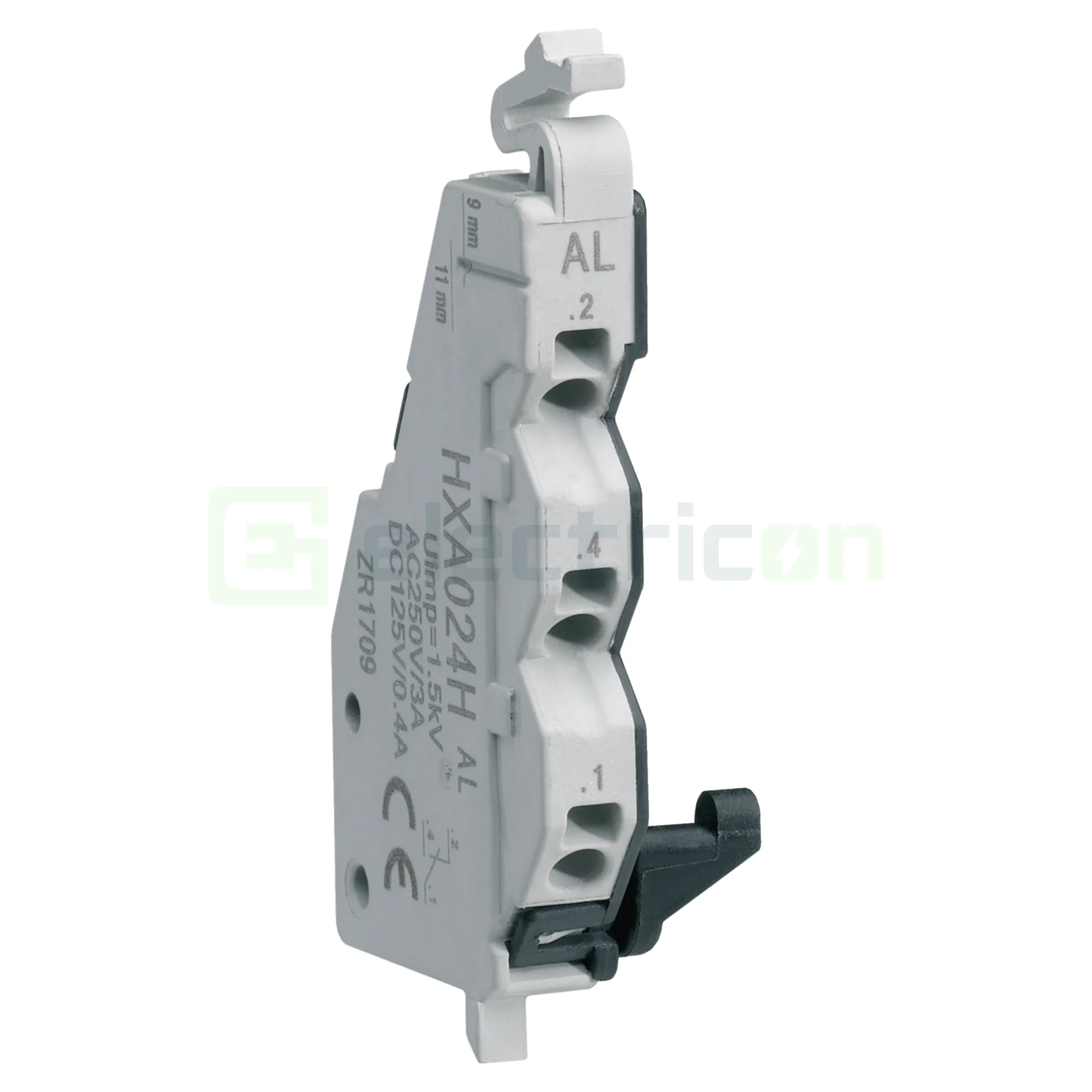

Contactele se descriu prin numărul de contacte normal deschise (ND) și normal închise (NI). Un contact ND se închide când aparatul principal se închide. Un contact NI se deschide în același moment.

Configurația se alege după schema de comandă. O lampă care arată „circuit alimentat” se leagă pe un contact ND. O alarmă care semnalizează „circuit oprit” se leagă pe un contact NI.

Curentul admis pe contact

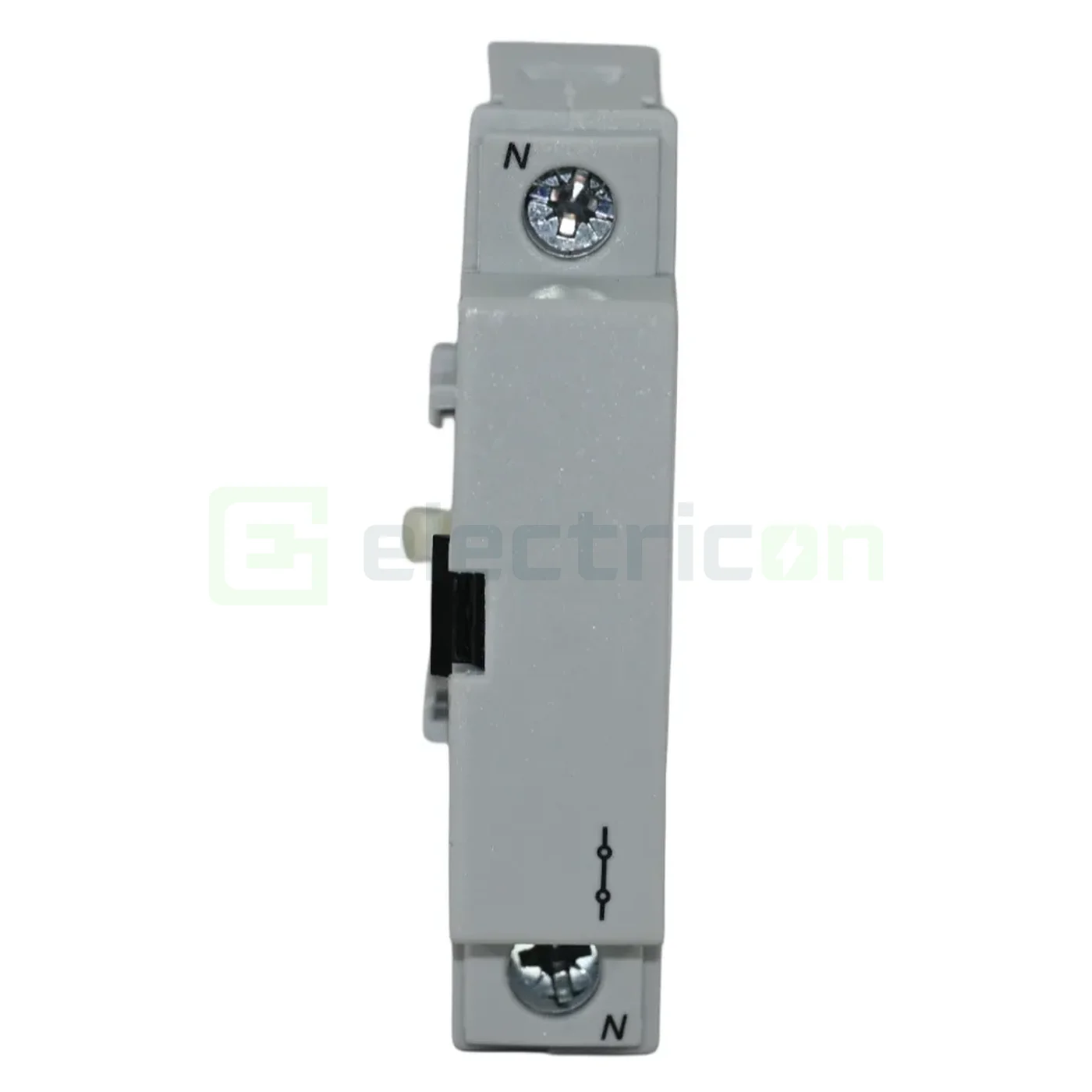

Contactele auxiliare sunt construite pentru circuite de comandă și semnalizare, nu pentru a alimenta consumatori de putere. Curentul și tensiunea admise pe contact se citesc în fișa produsului. Polii suplimentari de putere pentru separatoare sunt excepția, iar valorile lor sunt declarate separat.

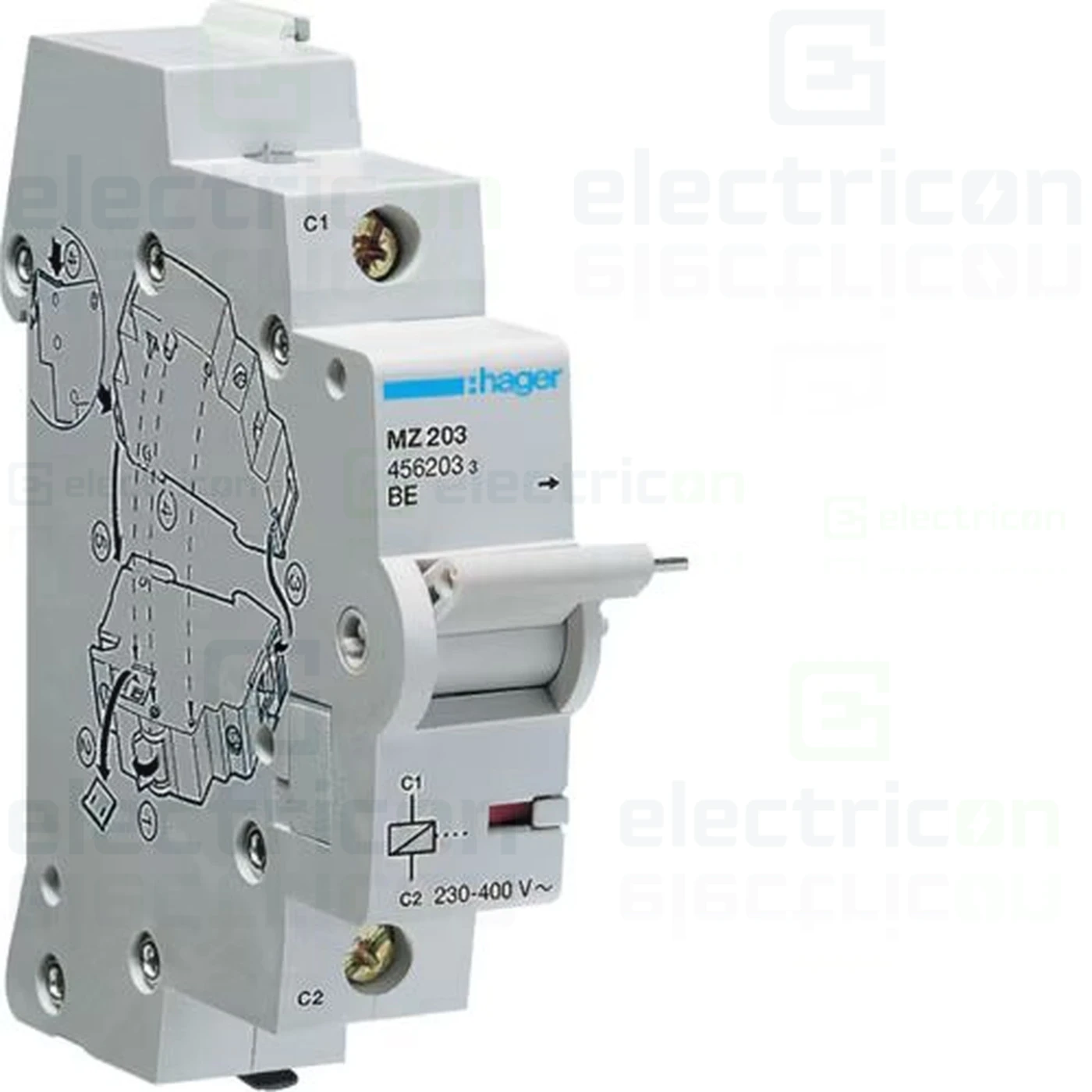

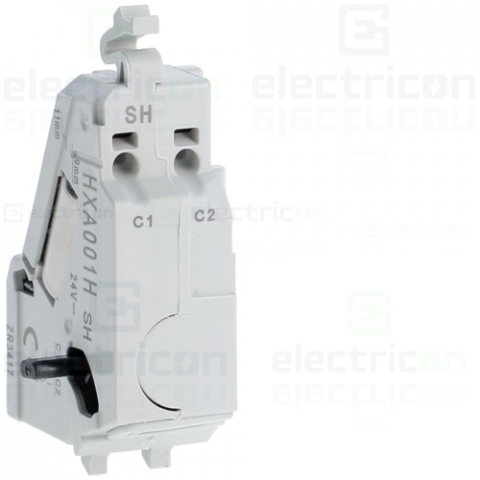

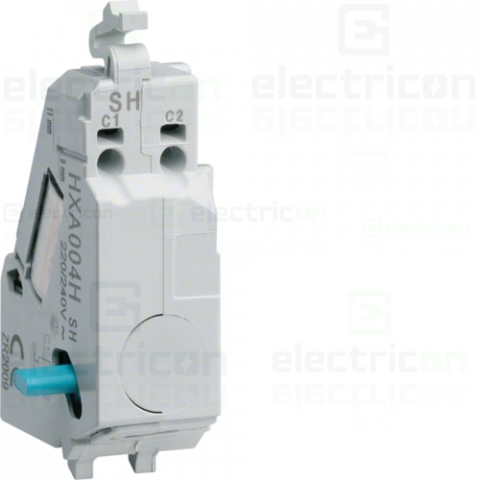

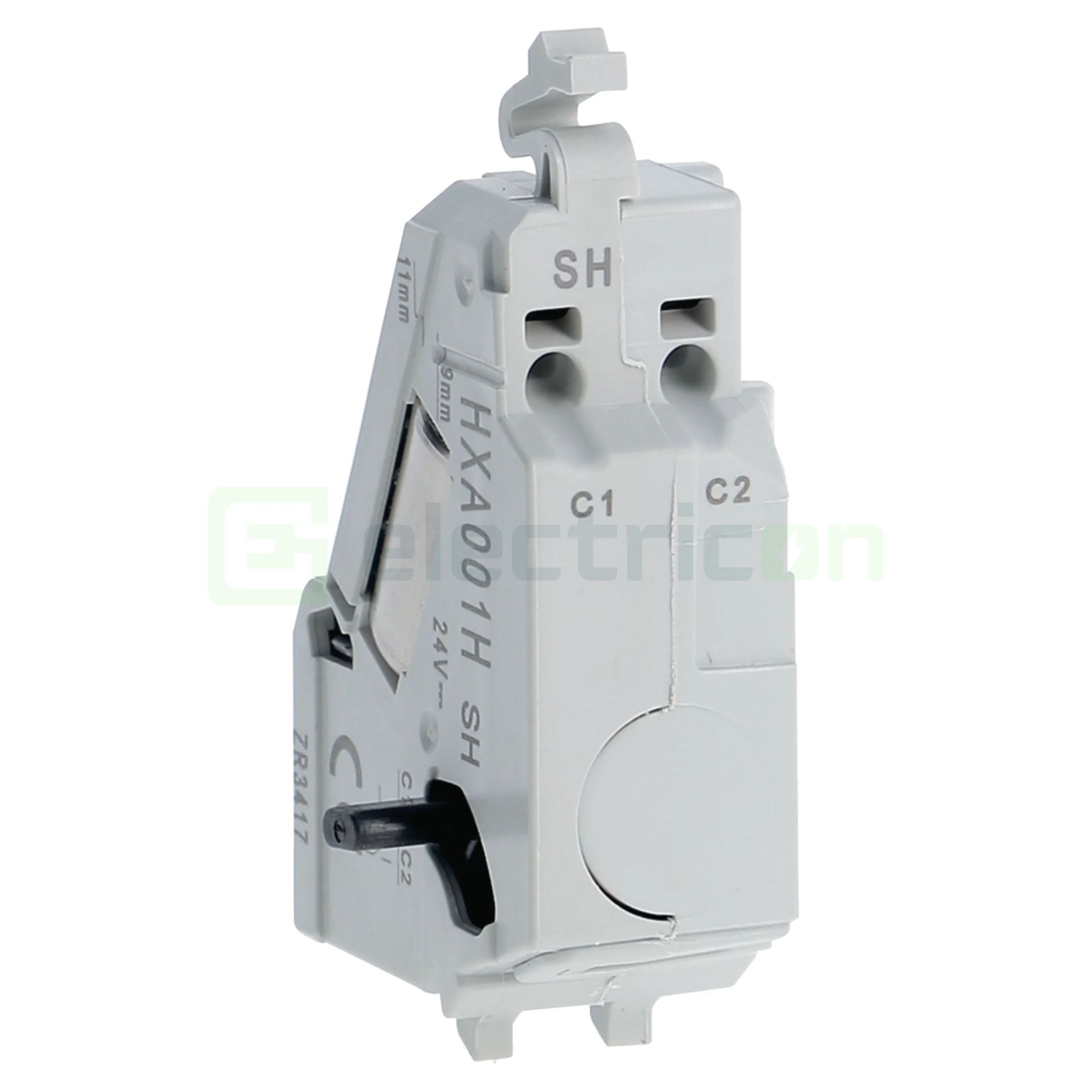

Bobine de declanșare

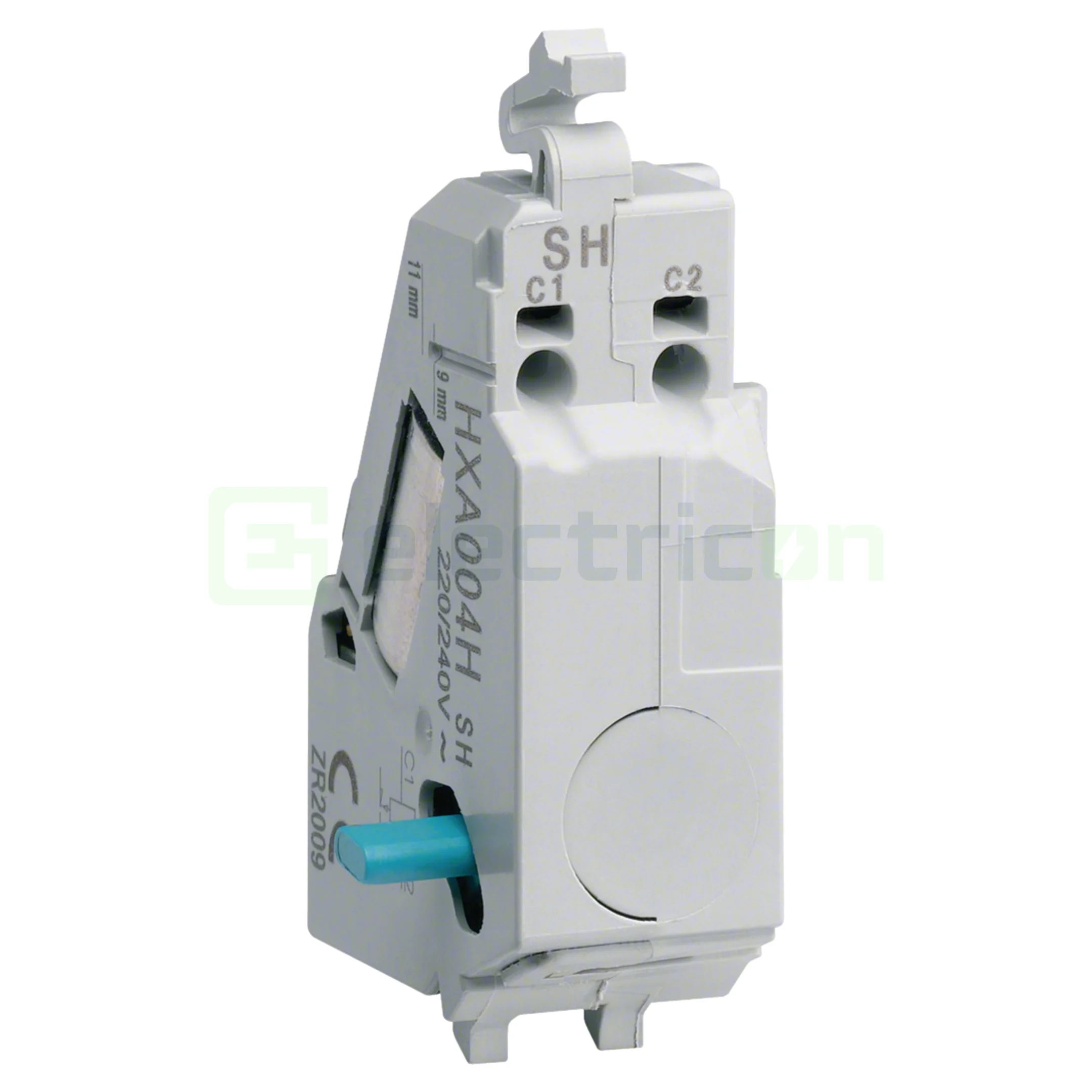

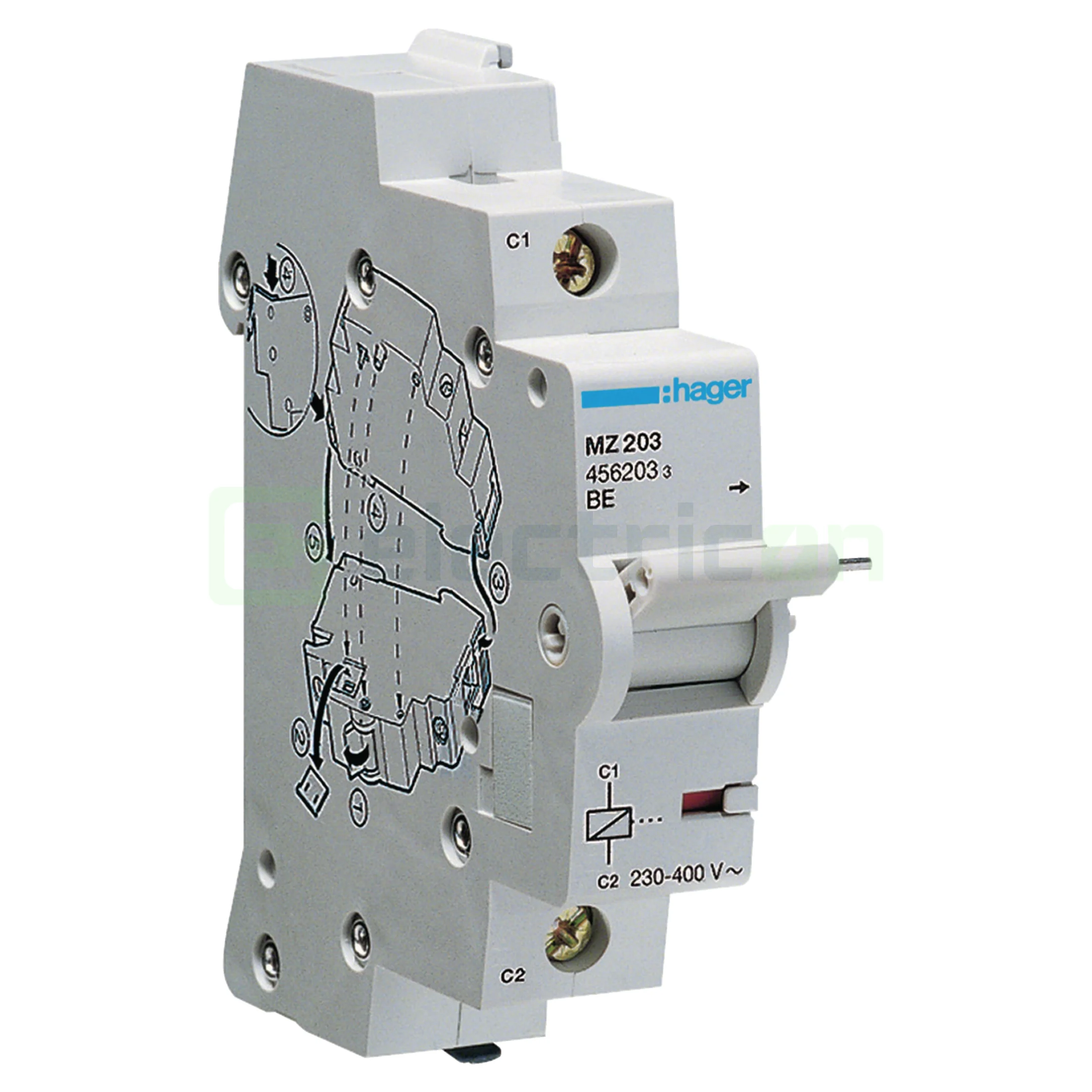

Bobina prin emisie de curent are nevoie de tensiune pentru a declanșa. Dacă sursa de comandă lipsește în momentul comenzii, aparatul rămâne închis. Bobina de minimă tensiune funcționează invers și declanșează tocmai la dispariția tensiunii. De aceea se folosește în circuitele de oprire care trebuie să acționeze și la o întrerupere a alimentării de comandă.

Tensiunea bobinei, alternativă sau continuă, se alege după sursa de comandă disponibilă în tablou.

Montaj

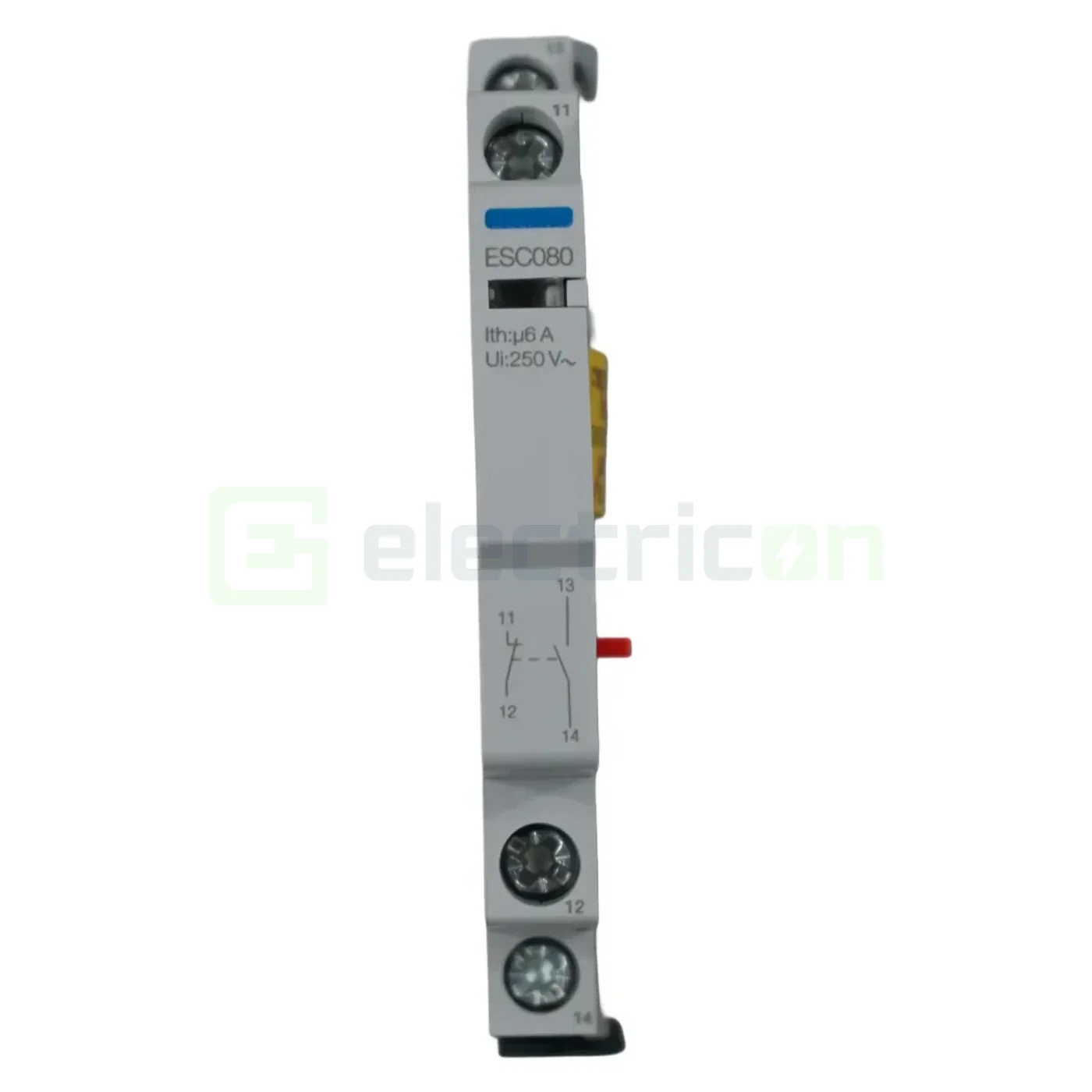

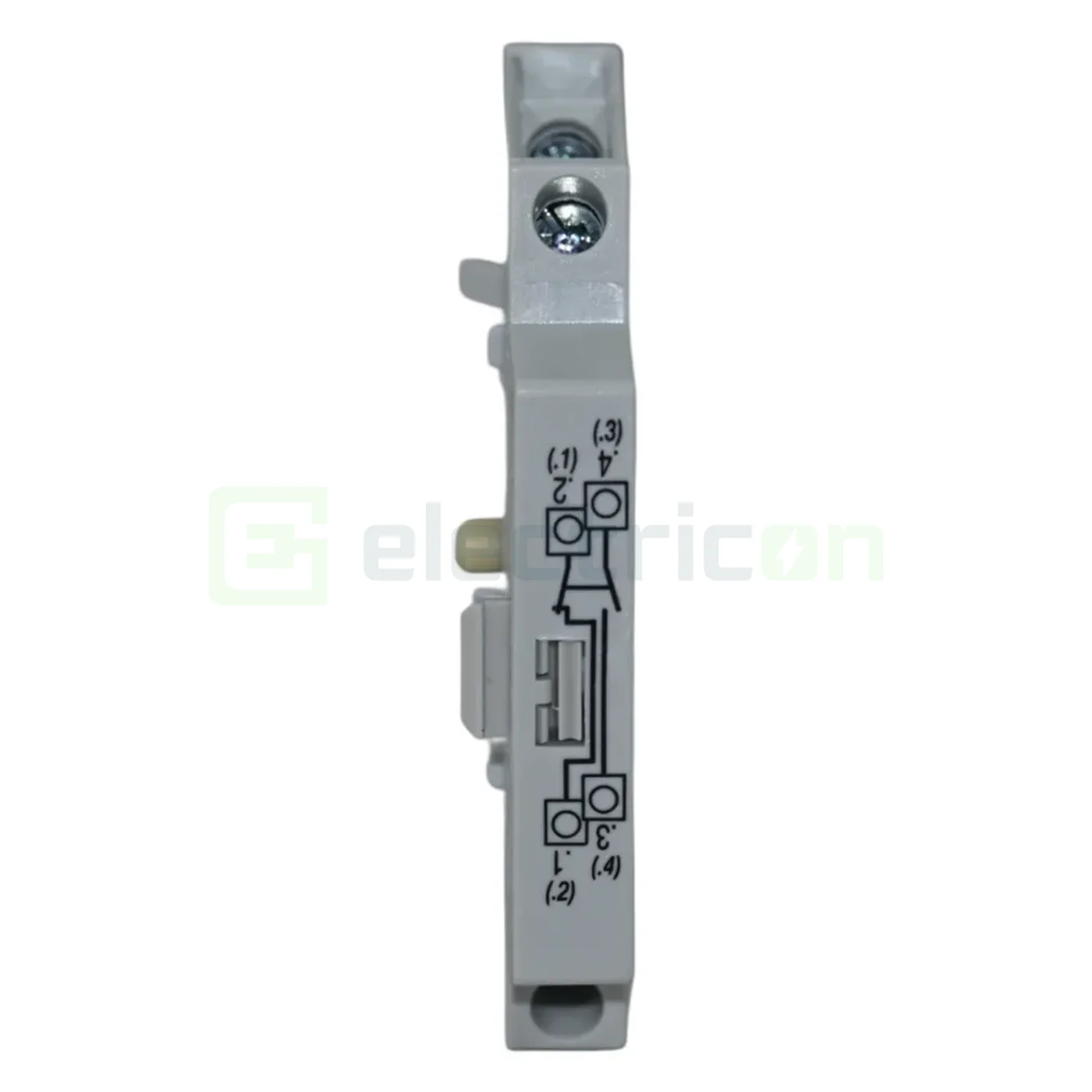

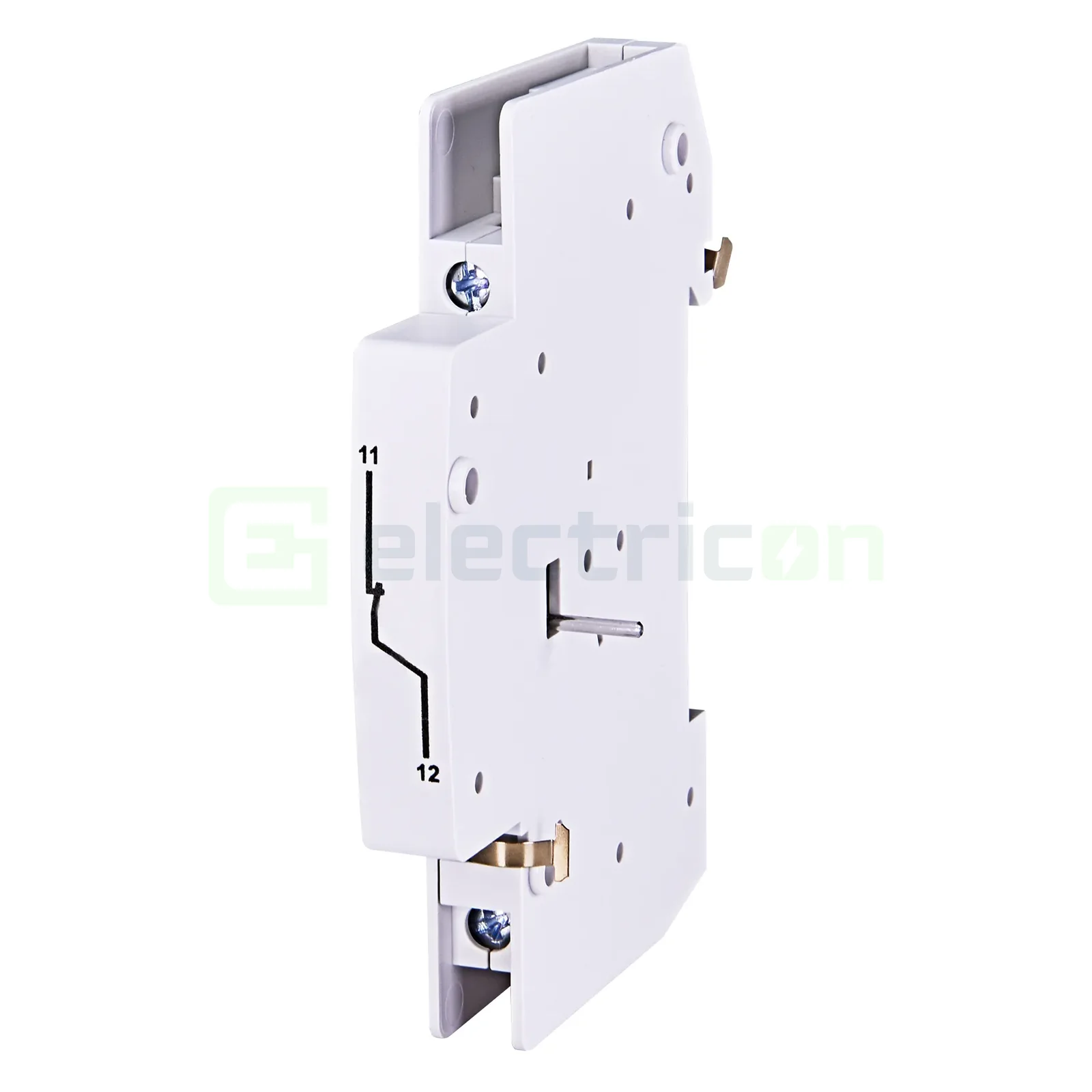

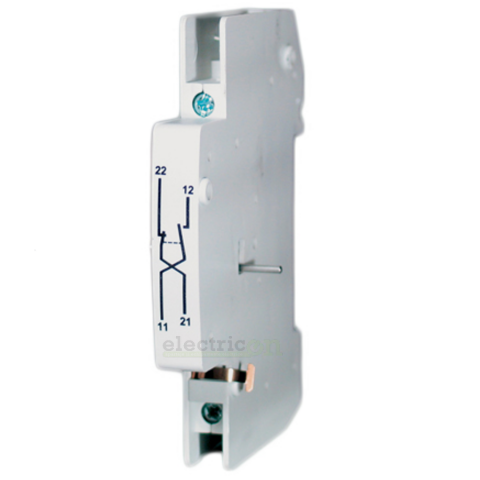

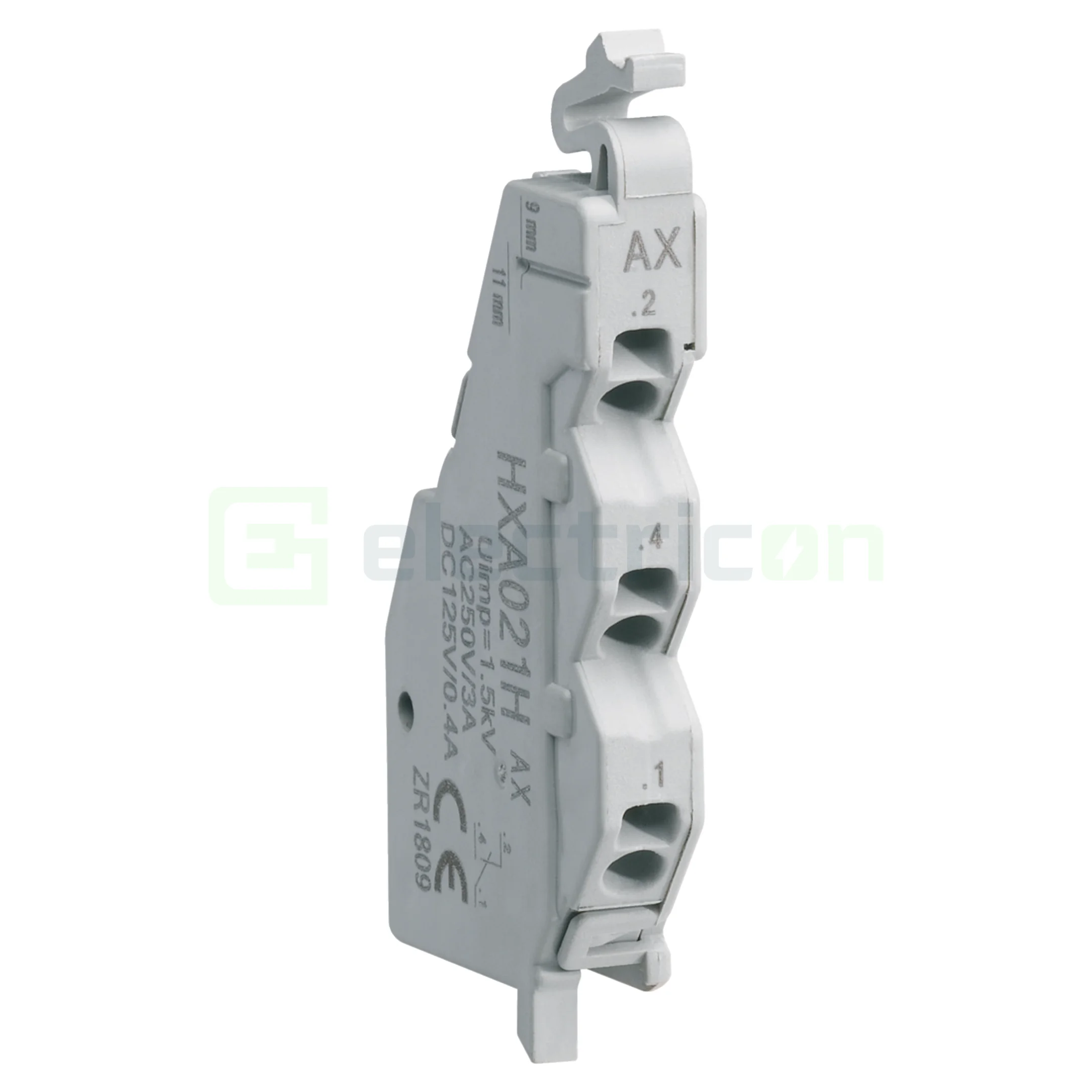

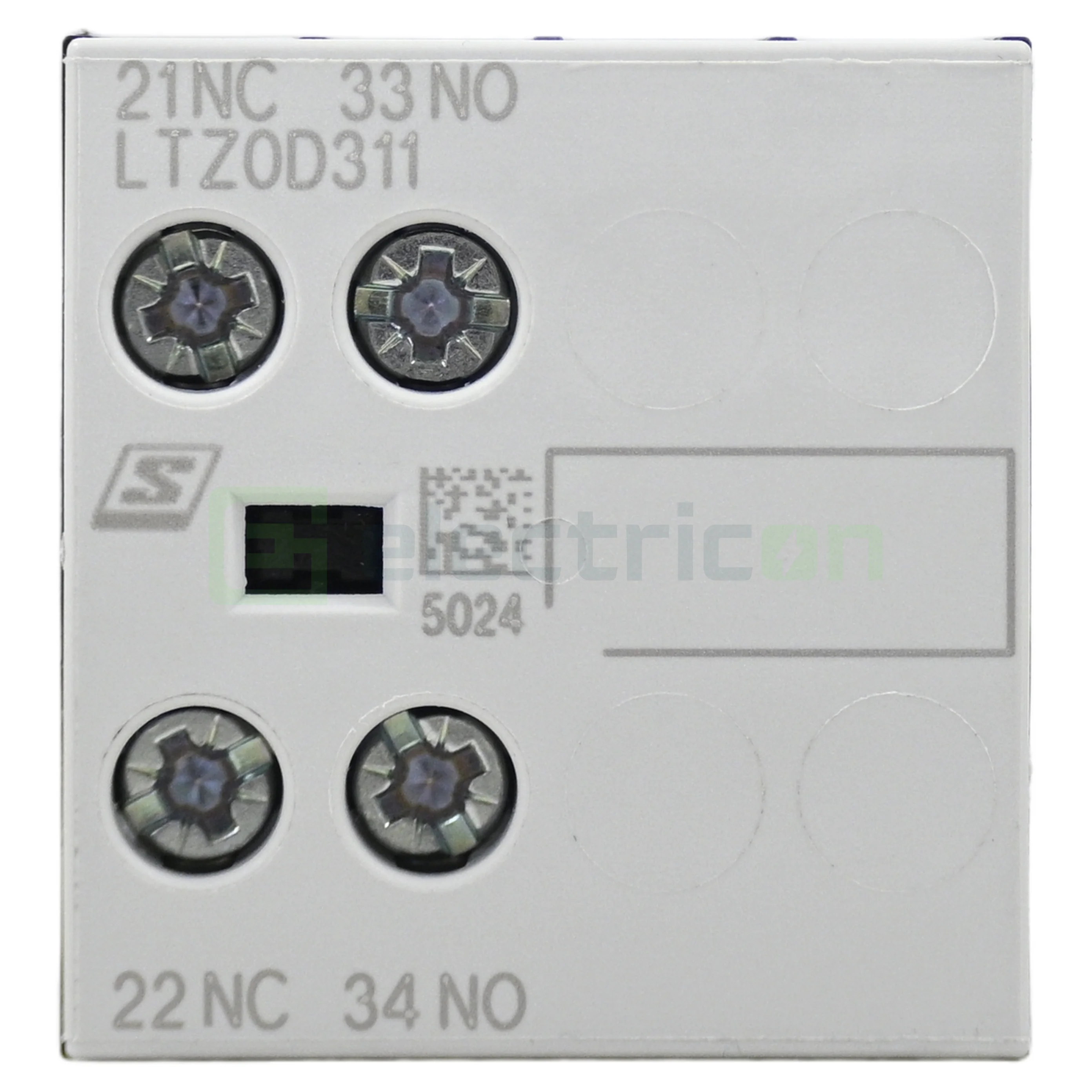

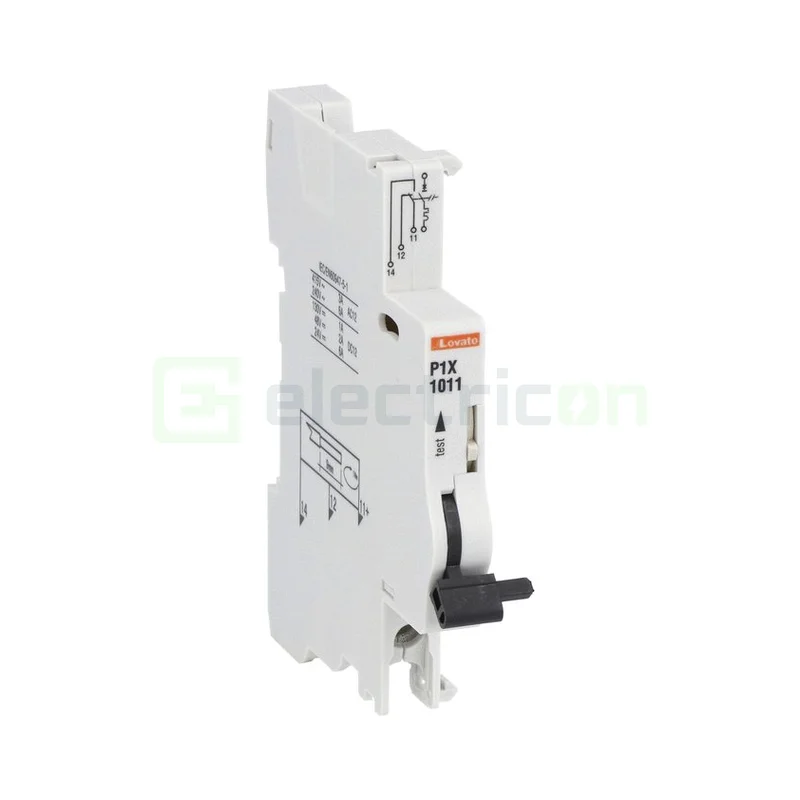

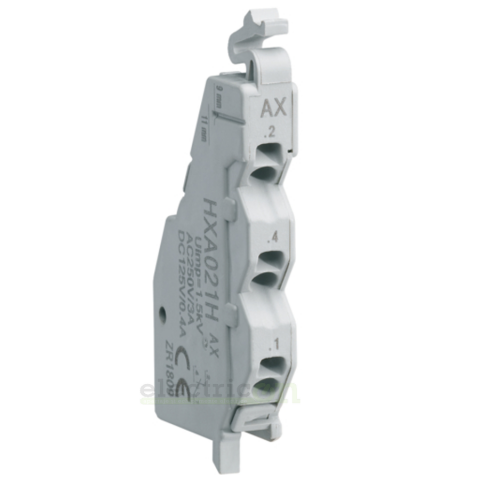

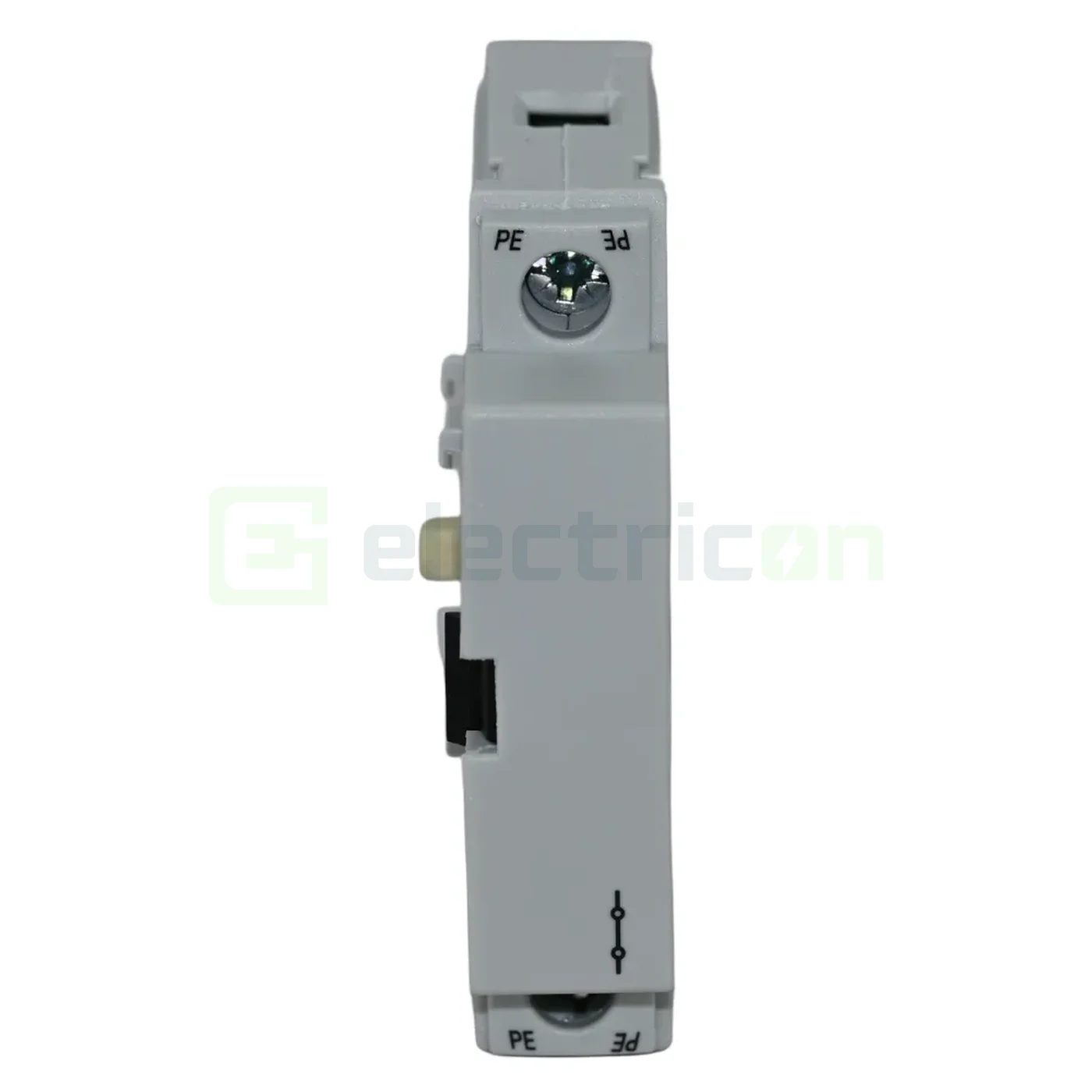

Contactele se montează lateral sau frontal, după construcția aparatului. Cele laterale ocupă spațiu suplimentar pe șină, de regulă o jumătate de modul sau un modul, ceea ce se ia în calcul la dimensionarea tabloului.
