O bară de alimentare tăiată la lungime are la capăt conductoare descoperite. Un terminal rămas fără aparat lasă un pin sau o furcă sub tensiune, accesibil cu degetul sau cu scula. Accesoriile barei închid aceste puncte și permit alimentarea barei direct, fără aparatul de la capăt.
Fiecare accesoriu este construit pentru o anumită serie de bare și pentru un anumit număr de poli. Compatibilitatea se verifică în fișa accesoriului.
Tipuri de accesorii
| Accesoriu |
La ce folosește |
| Capac de capăt |
Acoperă capătul tăiat al barei, unde conductoarele rămân descoperite |
| Capac pentru terminale libere |
Acoperă pinii sau furcile rămase fără aparat, în pozițiile libere ale rândului |
| Bornă de alimentare |
Primește conductorul de alimentare direct pe bară, fără să ocupe borna unui aparat |
Capacele de capăt
După tăiere, capătul barei se acoperă obligatoriu cu capacul destinat ei. Un capăt neacoperit lasă conductoare active accesibile în tablou.
Capacul se alege după seria barei și după numărul de poli. Un capac pentru o bară monofazată nu acoperă capătul unei bare trifazate. Un capac de la altă serie poate să nu se fixeze pe profilul barei.

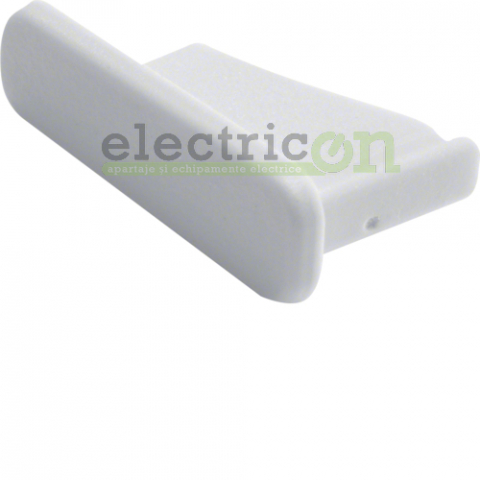

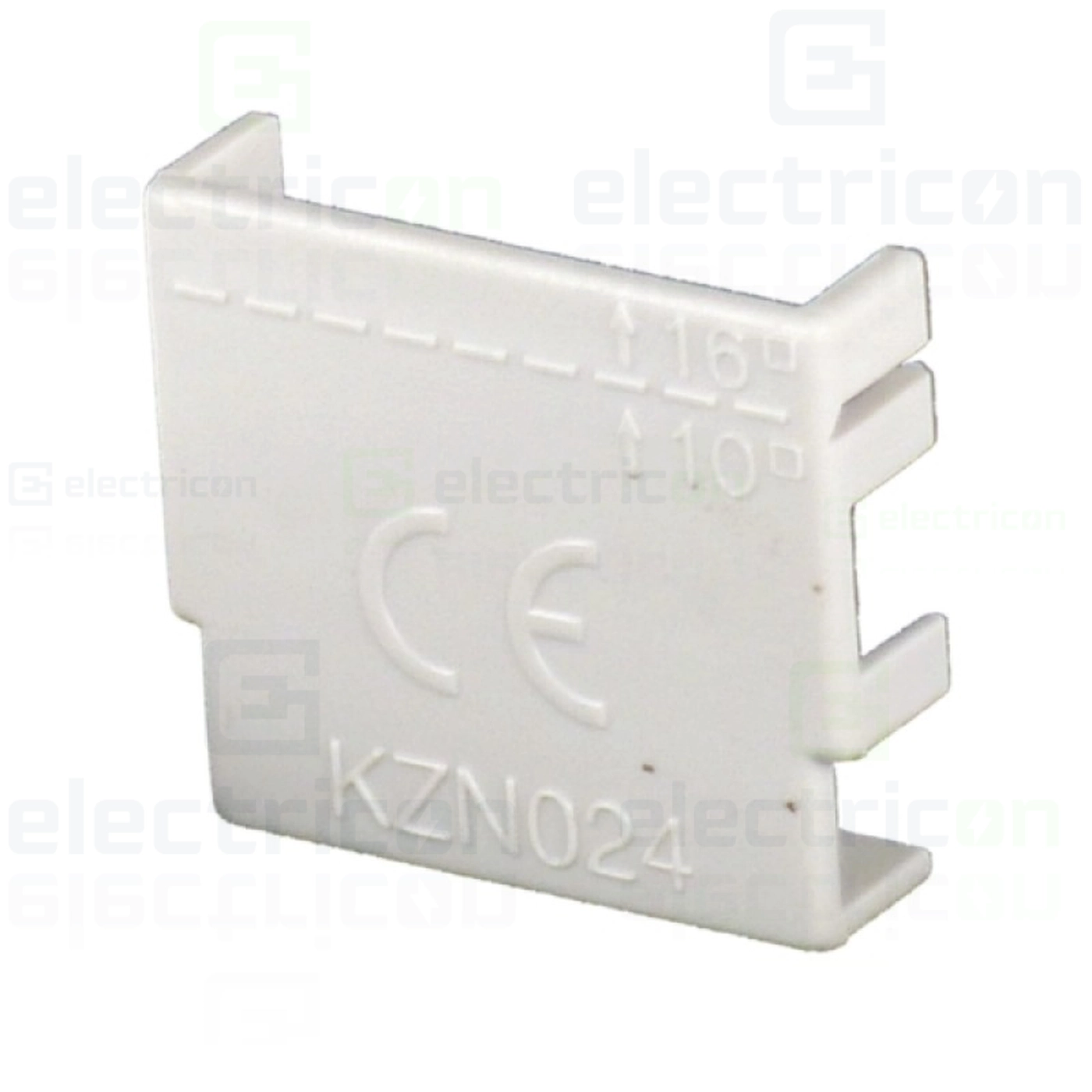

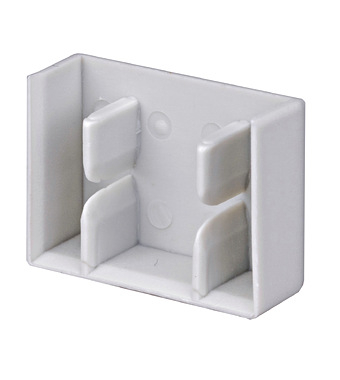

Capacele pentru terminale libere
Când un rând de aparate nu ocupă toate pozițiile barei, terminalele libere rămân sub tensiune. Capacele pentru terminale libere le acoperă. Ele se aleg după tipul terminalului, pin sau furcă, și după lățimea poziției libere.

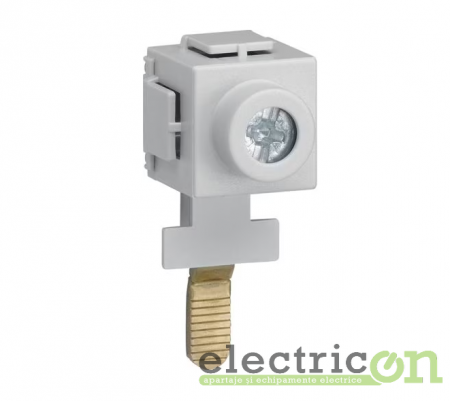

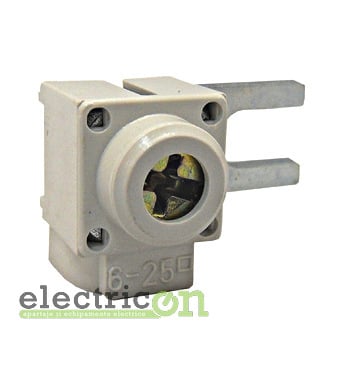

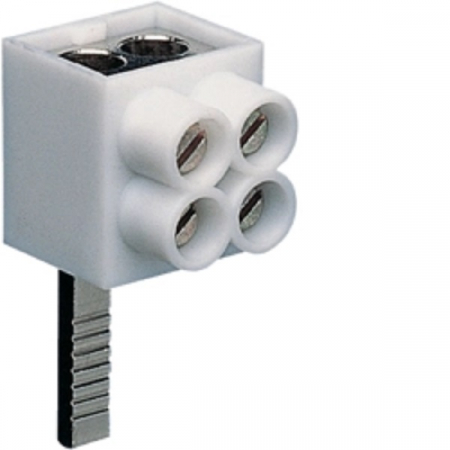

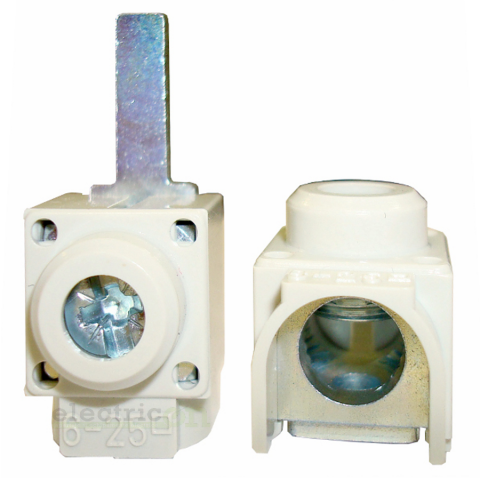

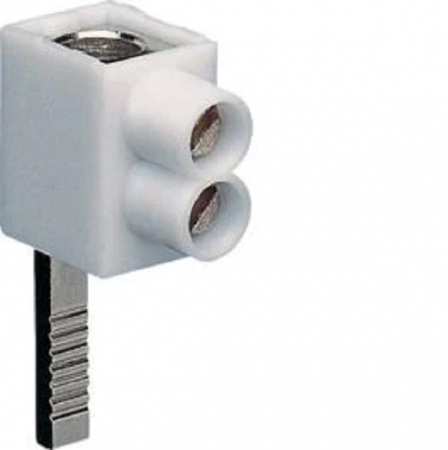

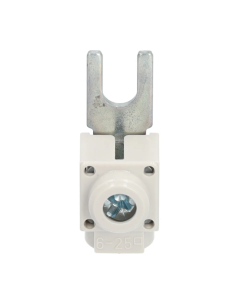

Bornele de alimentare
Borna de alimentare se montează direct pe bară și primește conductorul de alimentare. Se folosește când aparatul de la capătul rândului nu are loc în bornă pentru conductor și bară simultan. Se folosește și când alimentarea se face la mijlocul rândului.
- Borna se alege după tipul barei, furcă sau pini.
- Secțiunea maximă a conductorului admisă de bornă se citește în fișa produsului.
- Cuplul de strângere se aplică conform documentației producătorului.
Categorii înrudite
Toate se regăsesc în categoria Busbar și accesorii. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Este obligatoriu capacul de capăt după tăierea barei?
Da. Capătul tăiat lasă conductoarele barei descoperite și accesibile în tablou. Capacul destinat seriei și numărului de poli al barei închide acest punct.
Se poate folosi un capac de capăt de la altă serie de bare?
De regulă nu. Profilul barelor diferă între serii, iar un capac nepotrivit se poate desprinde sau lăsa conductoare descoperite. Compatibilitatea se verifică în fișa capacului.
Ce se face cu terminalele barei rămase fără aparat?
Se acoperă cu capace pentru terminale libere, alese după tipul terminalului, pin sau furcă. Terminalele libere rămân sub tensiune și nu se lasă descoperite.
Când este nevoie de o bornă de alimentare pentru busbar?
Când aparatul de la capătul rândului nu are loc în bornă pentru conductor și bară simultan sau când alimentarea se face la mijlocul rândului. Borna se montează direct pe bară.
Ce bornă de alimentare se alege pentru o bară tip pini?
O bornă construită pentru bare tip pini, cu secțiunea admisă potrivită conductorului de alimentare. Bornele pentru bare tip furcă nu se potrivesc pe barele tip pini.
Ce secțiune de conductor acceptă borna de alimentare?
Secțiunea maximă este declarată de producător pentru fiecare bornă. Conductorul de alimentare se dimensionează după curentul total al rândului și după protecția din amonte, apoi se verifică dacă intră în bornă.
Capacul de capăt diferă după numărul de poli al barei?
Da. Capacele se fabrică pentru bare monofazate, bifazate, trifazate sau cu patru poli, iar unele acoperă mai multe configurații. Numărul de poli acceptat este indicat în fișa capacului.
