Partea de curent continuu a unui sistem fotovoltaic nu se oprește odată cu invertorul. Cât timp panourile primesc lumină, cablurile de șir rămân sub tensiune. Din acest motiv, protecțiile, cablurile și conectorii de pe această parte a instalației sunt construiți special pentru curent continuu.
Alegerea componentelor pornește însă de la tipul sistemului, nu de la panou. De el depind invertorul, prezența bateriei, protecțiile necesare și modul de racordare la rețea.
Cele trei tipuri de sistem
| Tip |
Cum funcționează |
Ce implică |
| On-grid |
Consumul se acoperă din panouri, iar surplusul se livrează în rețea |
Fără baterie. Se oprește la căderea rețelei. Necesită aviz tehnic de racordare. |
| Hibrid |
Combină racordarea la rețea cu stocarea în baterii |
La căderea rețelei rămân alimentate circuitele conectate la ieșirea de rezervă a invertorului, dacă acesta are una. |
| Off-grid |
Alimentarea vine exclusiv din panouri și baterii |
Fără racordare. Bateria și regulatorul se dimensionează după consumul zilnic și după zilele fără soare. |
O baterie nu se adaugă la un sistem on-grid prin simpla conectare. Se înlocuiește invertorul cu unul hibrid sau se montează un invertor-încărcător, cuplat pe partea de curent alternativ. Compatibilitatea se verifică în documentația invertorului existent, înainte de comandă.
Componentele, pe traseul energiei
| Etapă |
Subcategorii |
| Producere |
Panouri fotovoltaice |
| Conversie |
Invertoare, încărcătoare solare, convertoare DC-DC |
| Stocare și încărcare |
Baterii fotovoltaice și accesorii, încărcătoare de rețea (AC) |
| Protecție și separare DC |
Siguranțe și socluri, separatoare mecanice, descărcătoare PV, tablouri pentru siguranțe fotovoltaice |
| Conexiuni și distribuție |

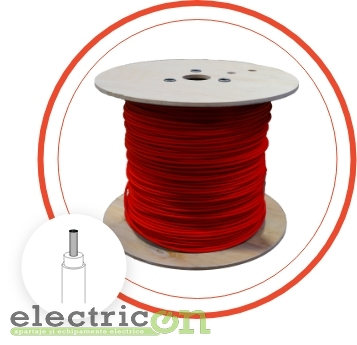

Cabluri solare și de interfață, accesorii fotovoltaice, busbar de distribuție DC |
| Monitorizare |
Control și monitorizare GX |
| Consum și interfață cu instalația |
Stații de încărcare EV, transformatoare de izolație, stabilizatoare de tensiune |
| Pachete și montaj |
Kituri și sisteme complete, scule pentru conectori și verificări |
Cuplare în curent continuu sau în curent alternativ
Panourile se pot lega la sistem în două feluri, iar alegerea schimbă lista de componente.
La cuplarea în curent continuu, panourile alimentează un regulator MPPT, care încarcă direct bateria. Invertorul preia energia din baterie pentru consumatori. Energia stocată trece prin mai puține conversii, de aceea varianta se folosește la sistemele off-grid și la cele cu consum mare seara.
La cuplarea în curent alternativ, panourile alimentează un invertor de rețea, care livrează direct în instalație. Un invertor-încărcător preia surplusul și îl stochează în baterie. Energia consumată ziua ajunge la consumator fără să treacă prin baterie.
Sistemele mari combină ambele variante. Compatibilitatea dintre invertorul de rețea și invertorul-încărcător se verifică în documentația producătorului.
Protecțiile de curent continuu
Aparatajul construit pentru curent alternativ nu se montează pe partea de curent continuu. La 50 Hz, curentul alternativ trece prin zero de 100 de ori pe secundă. Arcul format la deschiderea contactelor se stinge la una dintre aceste treceri. Curentul continuu nu trece prin zero, deci arcul trebuie stins de construcția aparatului.

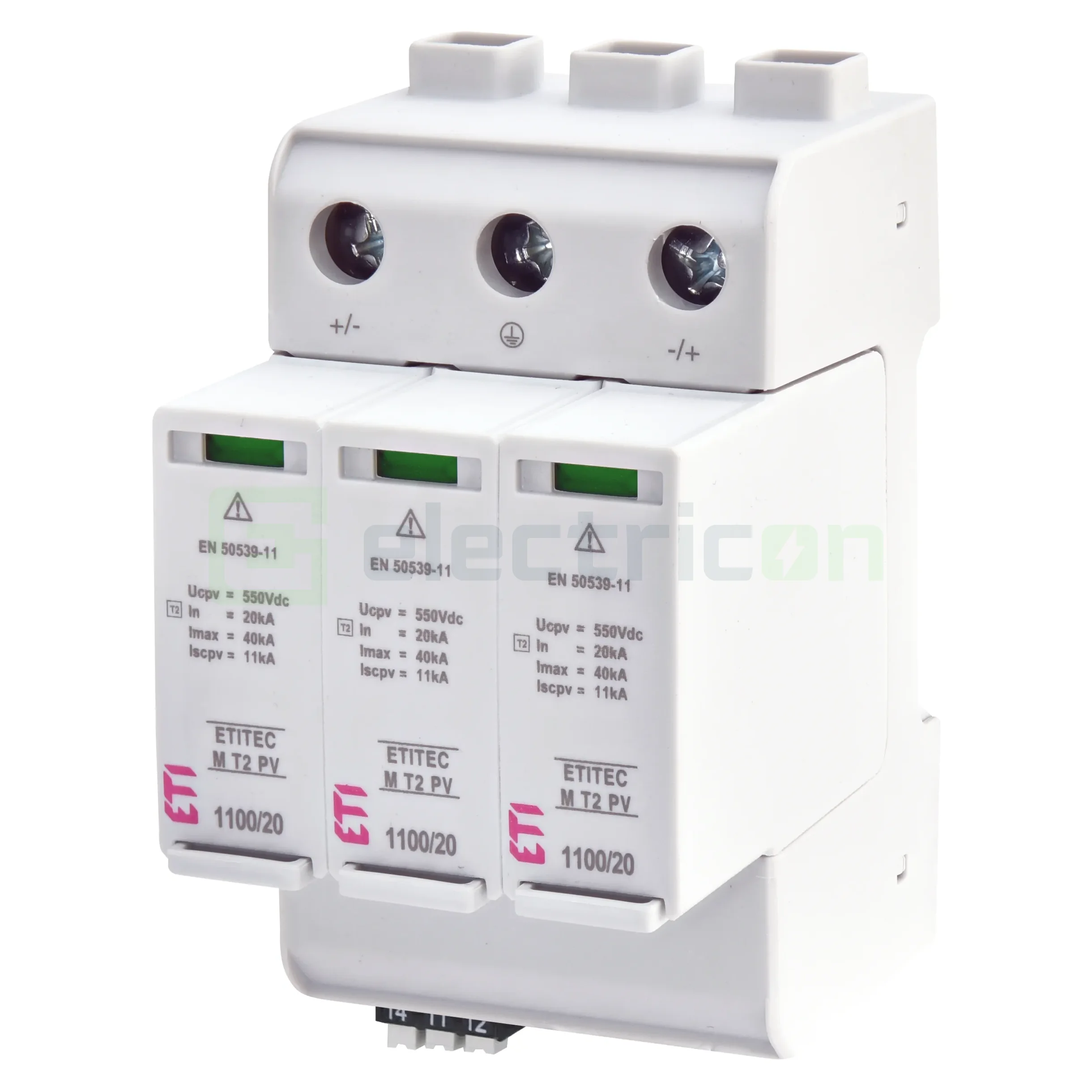

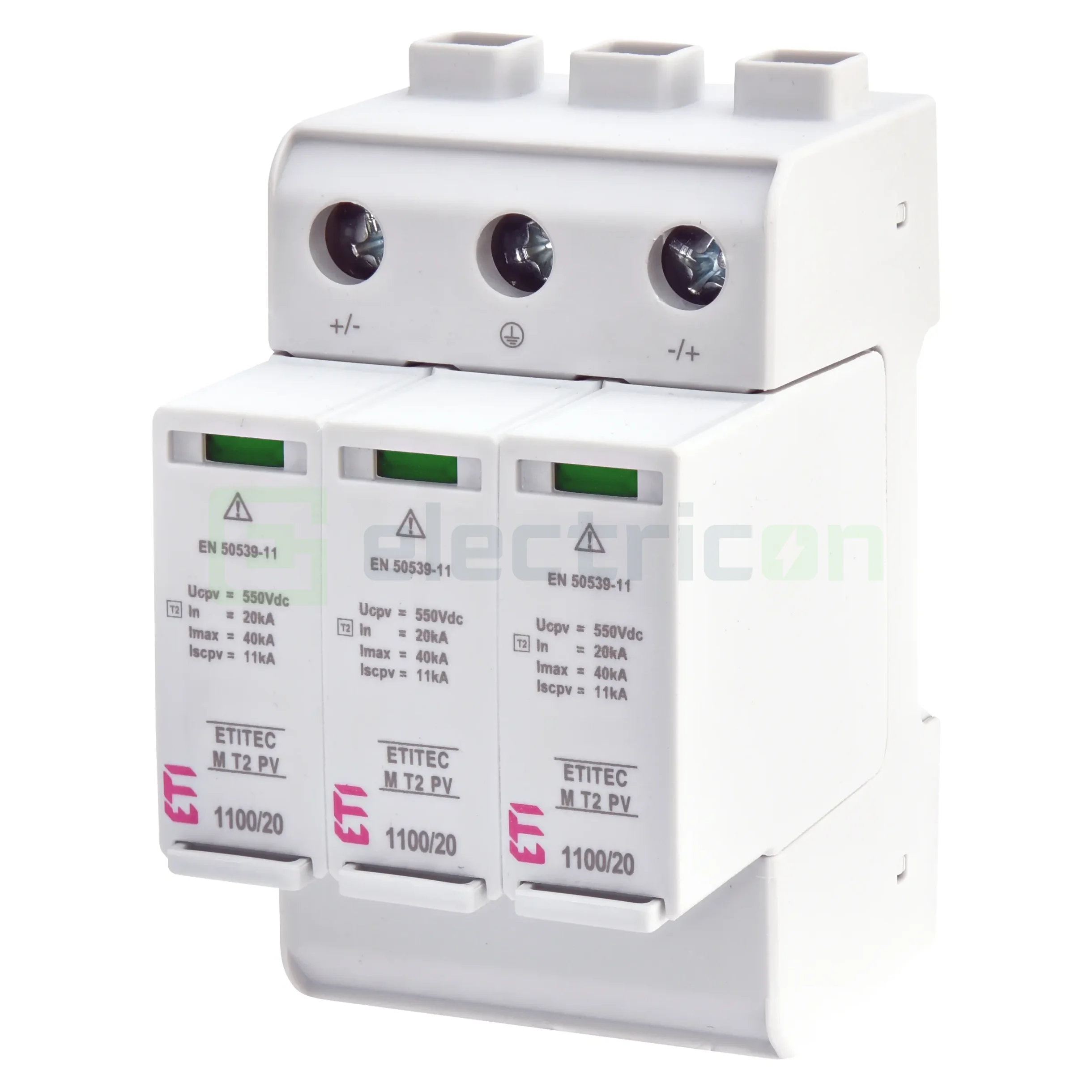

Siguranțele, separatoarele și descărcătoarele de pe partea de curent continuu se aleg după tensiunea continuă maximă a șirului. Valoarea admisă de fiecare componentă este declarată în fișa produsului. Un descărcător pentru curent alternativ nu protejează șirul de panouri, iar unul PV nu se montează pe circuitul de rețea.
Tensiunea de mers în gol a șirului crește la temperaturi scăzute. Dimensionarea se face deci pentru cea mai rece zi de funcționare, nu pentru valoarea de pe eticheta panoului.
Tensiunea de sistem
La sistemele cu baterie, tensiunea nominală a părții de curent continuu se alege la început și determină aproape toate componentele. Valorile uzuale sunt 12, 24 și 48 V.
- O tensiune mai mare înseamnă curent mai mic pentru aceeași putere, deci secțiuni de cablu mai reduse și pierderi mai mici.
- Sistemele rezidențiale cu stocare folosesc de regulă 48 V.
- Sistemele de 12 și 24 V rămân uzuale la autorulote, ambarcațiuni și aplicații mobile.
- Bateria, invertorul, regulatorul MPPT și busbarul trebuie să fie pe aceeași tensiune de sistem.
Racordarea la rețea
Sistemele care livrează energie în rețea necesită aviz tehnic de racordare de la operatorul de distribuție. Procedura, documentele și termenele se stabilesc cu operatorul din zonă. Un sistem off-grid nu are această cerință, dar nu se conectează în paralel cu instalația alimentată din rețea fără separare.
