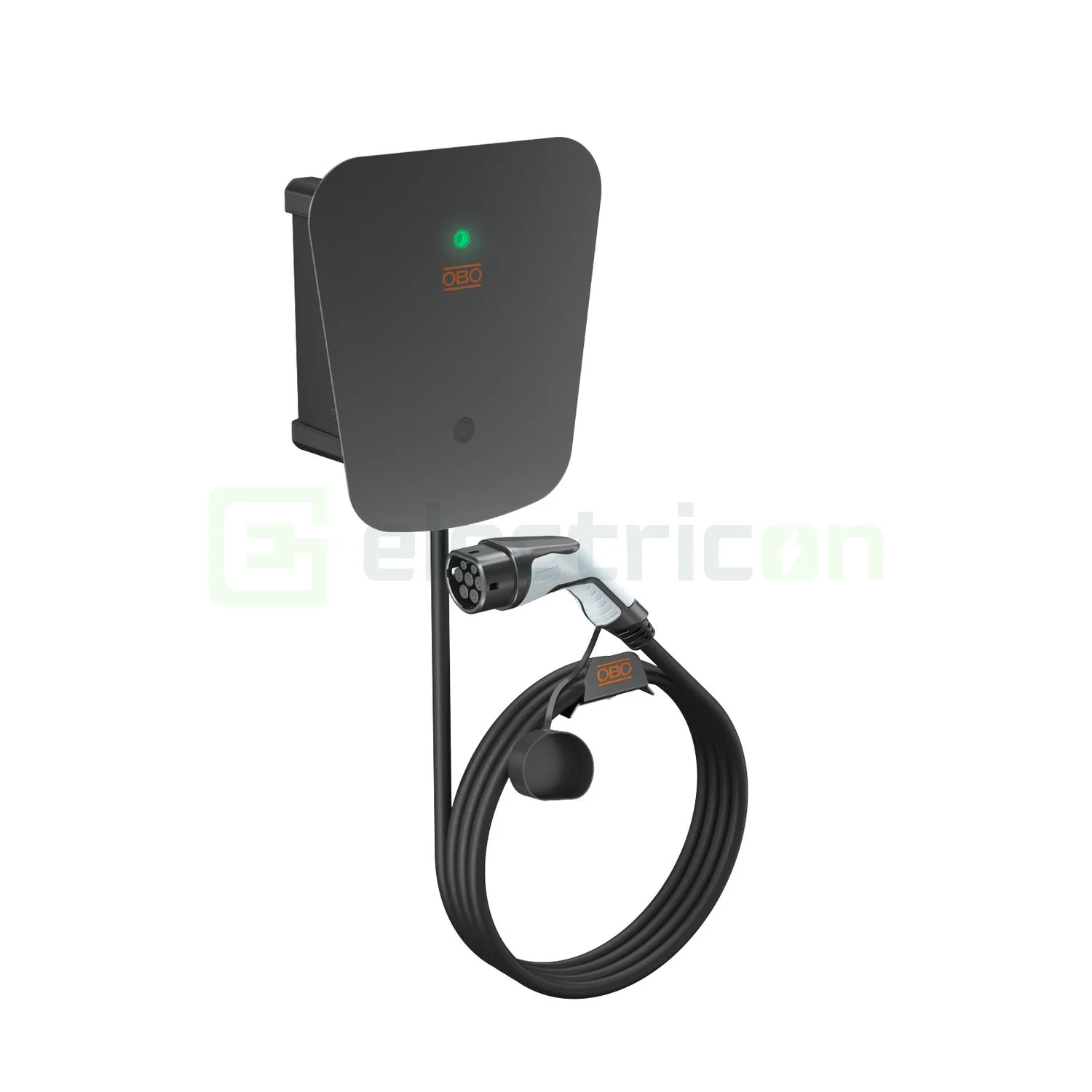

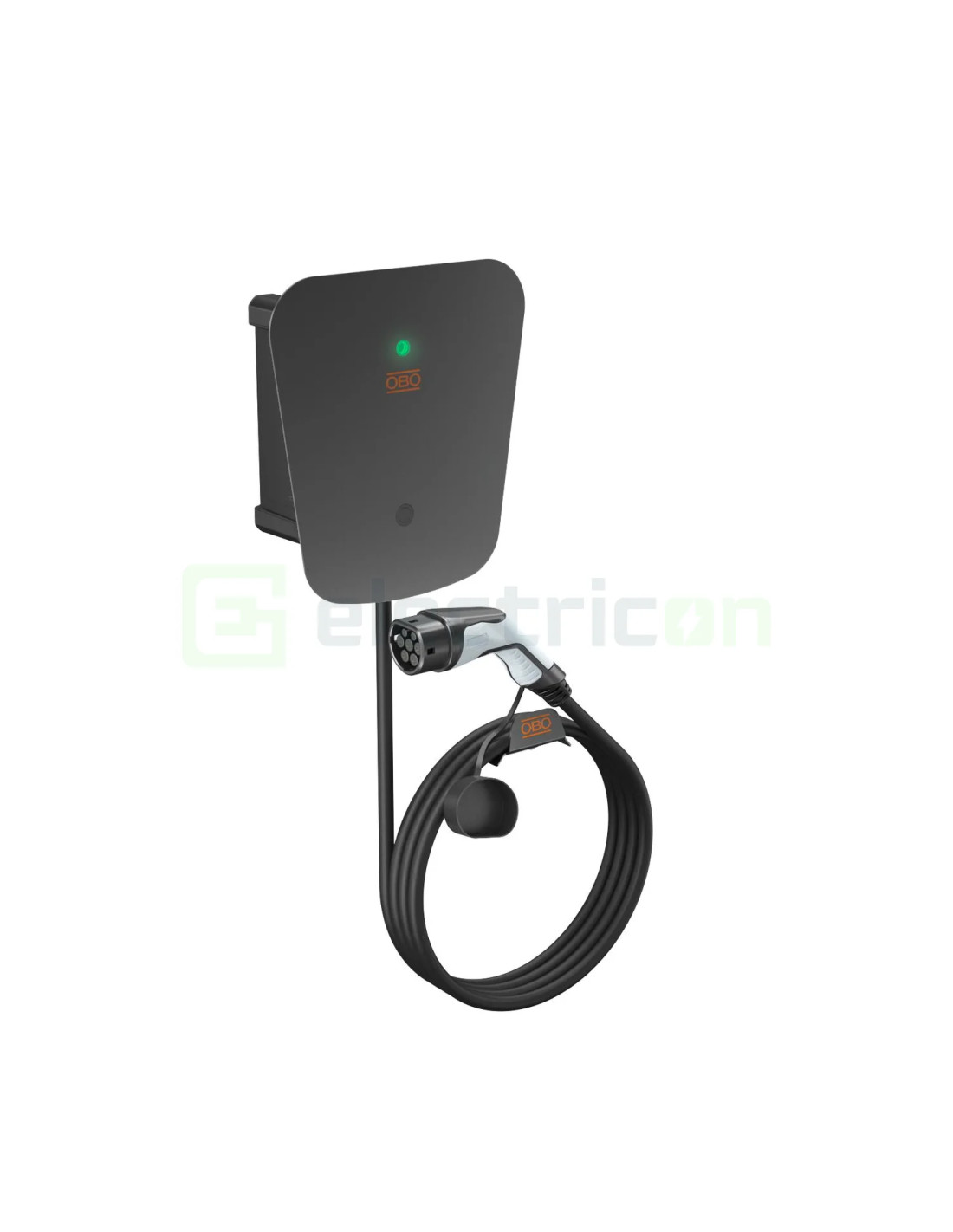

Stație de încărcare OBO Ion Wallbox Basic 6570020 – 22 kW, cablu Type 2 de 5 m
OBO Bettermann Ion Wallbox Basic 6570020 este o stație de încărcare Mode 3 pentru vehicule electrice, destinată utilizării ca punct individual de încărcare în zone private. Poate funcționa monofazat, bifazat sau trifazat, cu un curent de încărcare reglabil între 6 A și 32 A și o putere maximă de 22 kW.
Vehiculul se conectează prin cablul Type 2 de 5 m montat permanent pe stație. Wallbox-ul este precablat, pregătit pentru conectare și include suport pentru cablul de încărcare. Puterea este setată din fabrică la 11 kW și poate fi limitată la o valoare fixă în funcție de instalație.
Limite electrice de utilizare
Stația funcționează la 230/400 V și poate utiliza una, două sau trei faze. Curentul de încărcare poate fi configurat între 6 A și 32 A, iar puterea maximă disponibilă în alimentare trifazată este de 22 kW.
Setarea din fabrică este de 11 kW / 16 A. Puterea poate fi modificată de instalator în funcție de puterea disponibilă și de dimensionarea circuitului.
Protecții și racordare
Ion Wallbox Basic integrează monitorizarea curentului rezidual continuu de 6 mA și monitorizarea temperaturii. Dacă temperatura internă depășește 60 °C, încărcarea este întreruptă automat până când stația se răcește la aproximativ 40 °C.
Modelul 6570020 nu are întrerupător automat de putere și nici întrerupător diferențial integrat. Circuitul de alimentare trebuie protejat amonte prin dispozitivele corespunzătoare instalației și prevederilor locale. Varianta Basic nu include nici protecție la supratensiune; aceasta este integrată doar la variantele Ion Wallbox Basic Protect și Key Protect.
Stația acceptă conductoare cu secțiunea de până la 10 mm² pentru conductori monofilari sau flexibili, respectiv până la 6 mm² pentru conductori prevăzuți cu pin terminal.
Moduri de utilizare
Modelul Basic este prevăzut cu întrerupător Pornire/Oprire. După pornirea stației și conectarea cablului la vehicul, procesul de încărcare este inițiat și controlat de vehicul.
Indicatorul LED arată starea de funcționare:
- Albastru pulsatoriu: stația este pregătită pentru conectarea vehiculului.
- Albastru continuu: vehiculul este conectat, dar nu încarcă.
- Verde continuu: procesul de încărcare este activ.
- Roșu pulsatoriu: a fost detectată o eroare.
Managementul sarcinii și integrarea fotovoltaică
Stația dispune de interfață RS-485 și protocol Modbus RTU pentru comunicație bidirecțională. Funcțiile de management dinamic al sarcinii nu sunt realizate autonom de Wallbox, ci printr-un controler extern compatibil.
Prin Modbus RTU, stația poate fi integrată în sisteme externe precum ASKI, Smart1Solutions, Loxone sau Comexio pentru management dinamic al sarcinii, încărcare optimizată în funcție de energia fotovoltaică disponibilă și autorizare digitală prin web sau aplicație.
Este disponibil și un contact de eliberare fără potențial, care poate fi utilizat pentru integrarea cu instalații fotovoltaice, receptoare de control sau alte sisteme externe.
Acces și autorizare
Varianta Ion Wallbox Basic nu are cititor RFID și nici funcție proprie de control al accesului. Pornirea și oprirea se realizează prin întrerupătorul frontal.
Dacă este conectată la un sistem extern prin Modbus RTU, autorizarea digitală poate fi implementată prin soluția externă compatibilă.
Cablul de încărcare
Stația este echipată cu un cablu de încărcare Type 2 cu lungimea de 5 m, montat permanent. Cablul trebuie desfășurat înaintea încărcării și nu trebuie tensionat în timpul utilizării.
Nu se utilizează prelungitoare sau adaptoare între cablul stației și vehicul.
Montaj și construcție
Ion Wallbox Basic este destinat montajului fix pe perete, la interior sau într-o zonă exterioară protejată. Este compatibil cu rețelele TN și TT.
Carcasa din policarbonat are grad de protecție IP66 și rezistență la impact IK08. Alimentarea poate fi introdusă prin partea superioară sau inferioară a stației.
Aplicații
- Încărcarea vehiculelor electrice la locuințe individuale
- Parcări private cu acces controlat
- Instalații monofazate sau trifazate
- Sisteme cu management extern al sarcinii
- Instalații fotovoltaice cu control extern prin Modbus RTU
Conținutul livrării
Livrarea include stația OBO Ion Wallbox Basic 6570020, cablul Type 2 de 5 m montat permanent, suportul pentru cablu și presetupele pentru cablul de alimentare și comunicație.
Disjunctorul, protecția diferențială externă, protecția la supratensiune și controlerul extern pentru managementul sarcinii nu sunt incluse.
Variante înrudite din serie
- Ion Wallbox Key 6570022: variantă cu întrerupător cu cheie pentru autorizare.
- Ion Wallbox Basic Protect 6570024: variantă cu protecție la supratensiune integrată.
- Ion Wallbox Key Protect 6570026: variantă cu autorizare prin cheie și protecție la supratensiune integrată.
Accesorii recomandate de producător
- 6570105: capac de protecție împotriva intemperiilor pentru Ion Wallbox Basic / Key.
- 2034680: element de compensare a presiunii M20.
Date tehnice
| Producător |
OBO Bettermann |
| Cod producător |
6570020 |
| Tip producător |
WB AC BL |
| Gamă |
Ion Wallbox Basic |
| Mod de încărcare |
Mode 3, conform IEC 61851-1 |
| Tensiune de conectare |
230 / 400 V AC |
| Număr faze utilizabile |
1 / 2 / 3 |
| Curent de încărcare |
6–32 A |
| Putere maximă de încărcare |
22 kW |
| Setare din fabrică |
11 kW / 16 A |
| Număr puncte de încărcare |
1 |
| Tip conexiune vehicul |
Cablu fix cu mufă Type 2 |
| Lungime cablu de încărcare |
5 m |
| Monitorizare curent rezidual DC |
6 mA, integrată |
| Monitorizare temperatură |
Da |
| Protecție la supratensiune integrată |
Nu |
| Disjunctor integrat |
Nu |
| RCD tip A integrat |
Nu |
| RCD tip B integrat |
Nu |
| Contor de energie integrat |
Nu |
| Control acces integrat |
Nu |
| Management al sarcinii integrat |
Nu |
| Interfață de comunicație |
Da |
| Comunicație |
RS-485 |
| Protocol |
Modbus RTU |
| Contact de eliberare |
Fără potențial |
| Rețele compatibile |
TN și TT |
| Secțiune conductor monofilar / flexibil |
maximum 10 mm² |
| Secțiune conductor cu pin terminal |
maximum 6 mm² |
| Alimentare |
de sus sau de jos |
| Tip montaj |
Montaj pe perete |

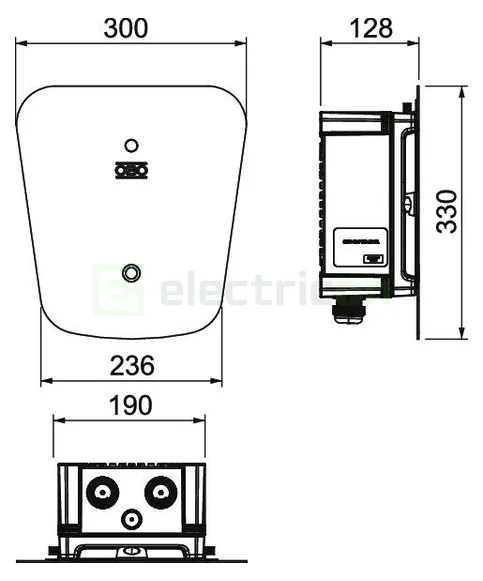

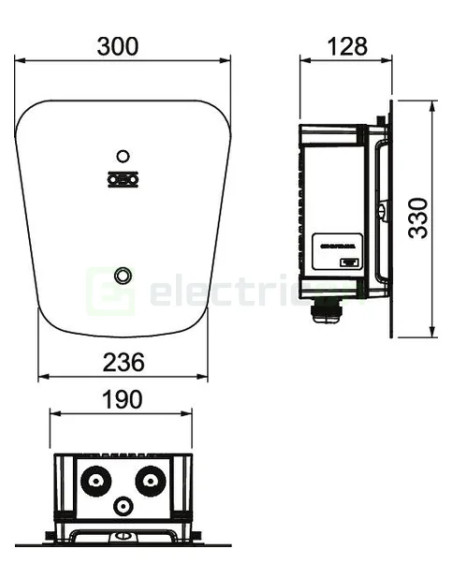

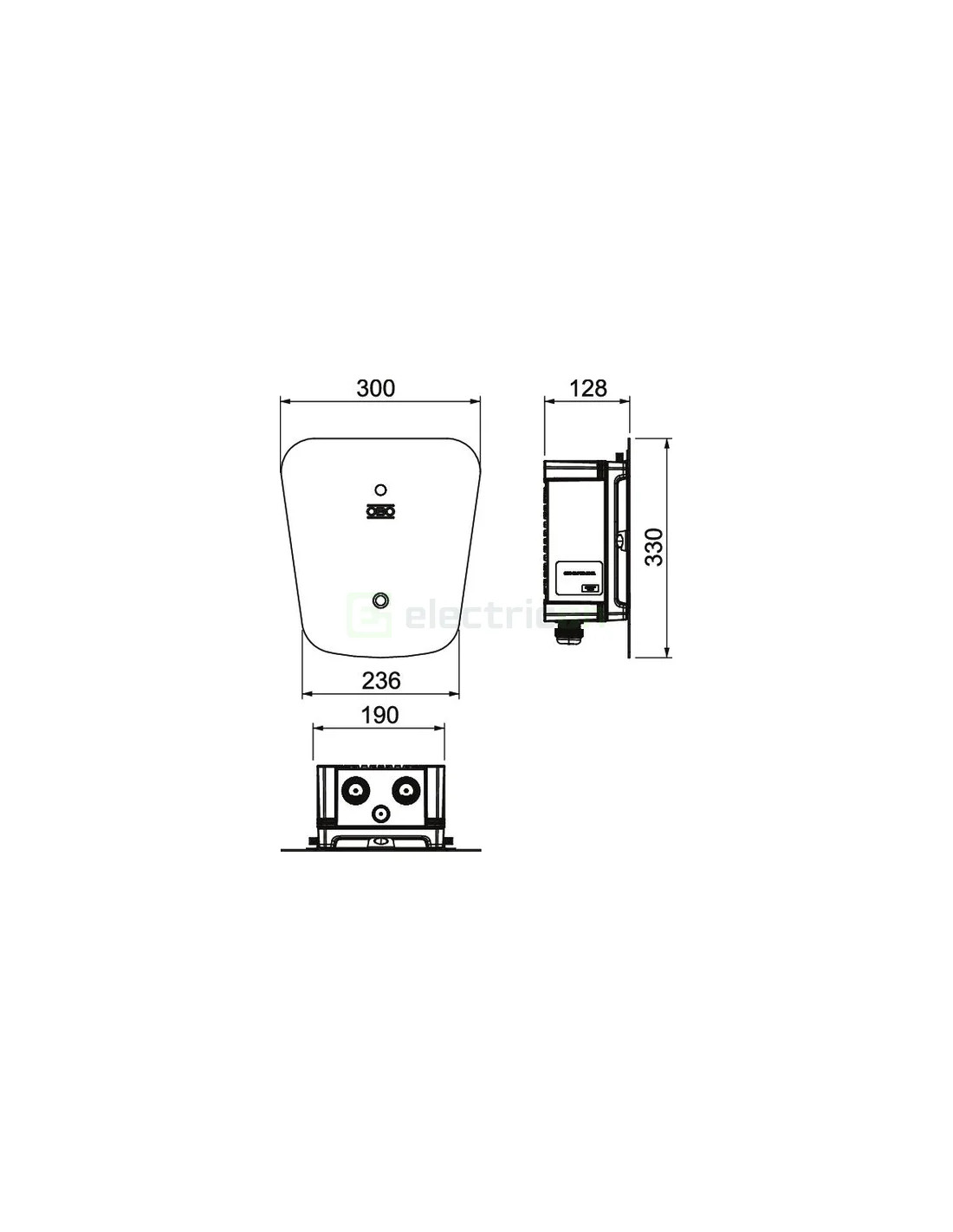

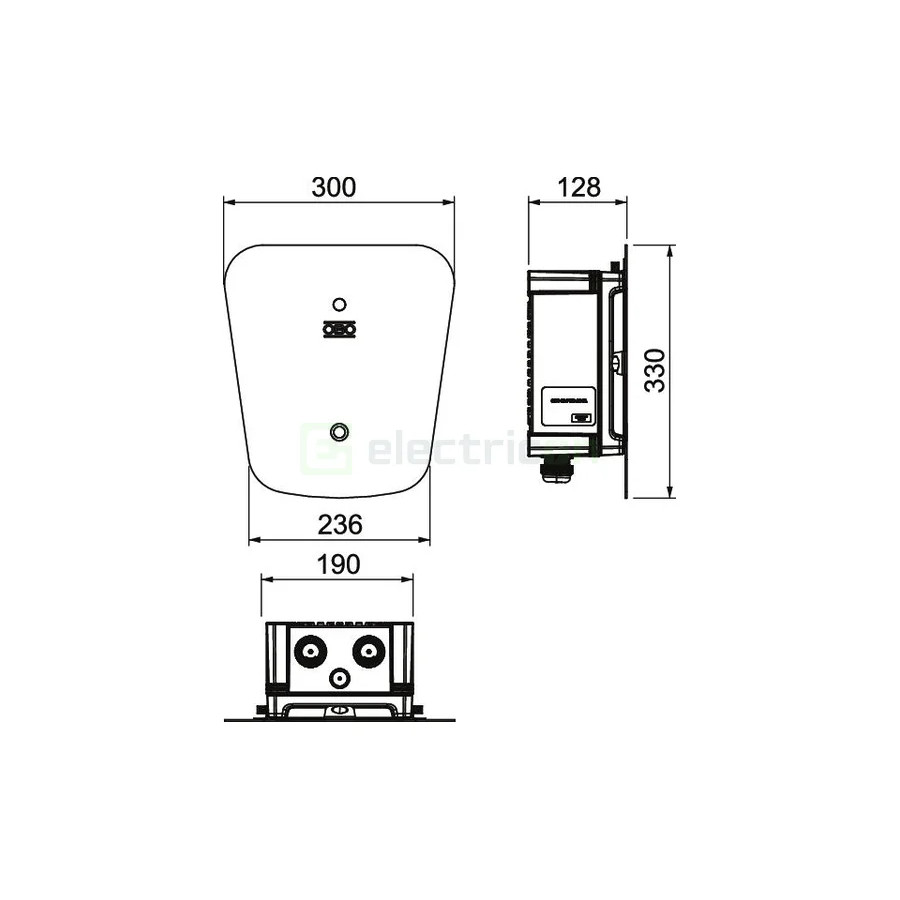

| Dimensiuni (Î × L × A) |
330 × 300 × 127 mm |
| Temperatură de funcționare |
-10 °C până la +50 °C |
| Grad de protecție |
IP66 |
| Rezistență la impact |
IK08 |
| Material carcasă |
Policarbonat |
| Culoare |
Negru |
| Clasă de protecție |
Clasa I |
| Standarde |
IEC 61851-1, IEC 62196-2 |
| Garanție persoană fizică |
24 luni |
| Garanție persoană juridică |
12 luni |
