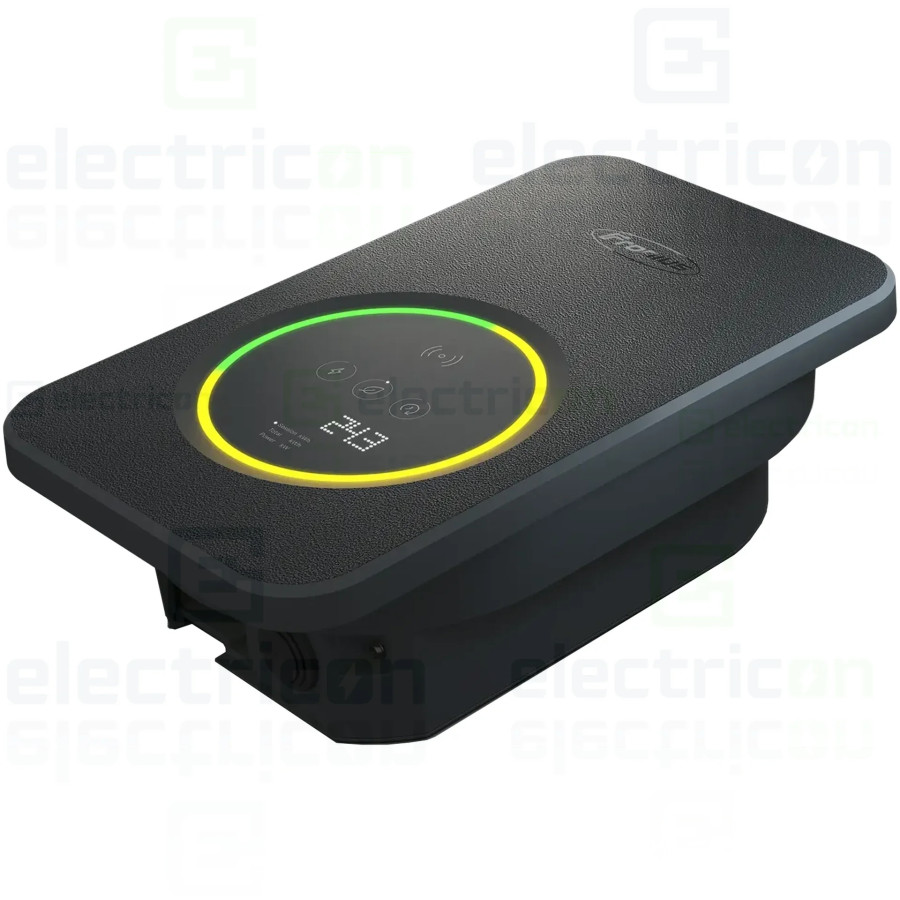

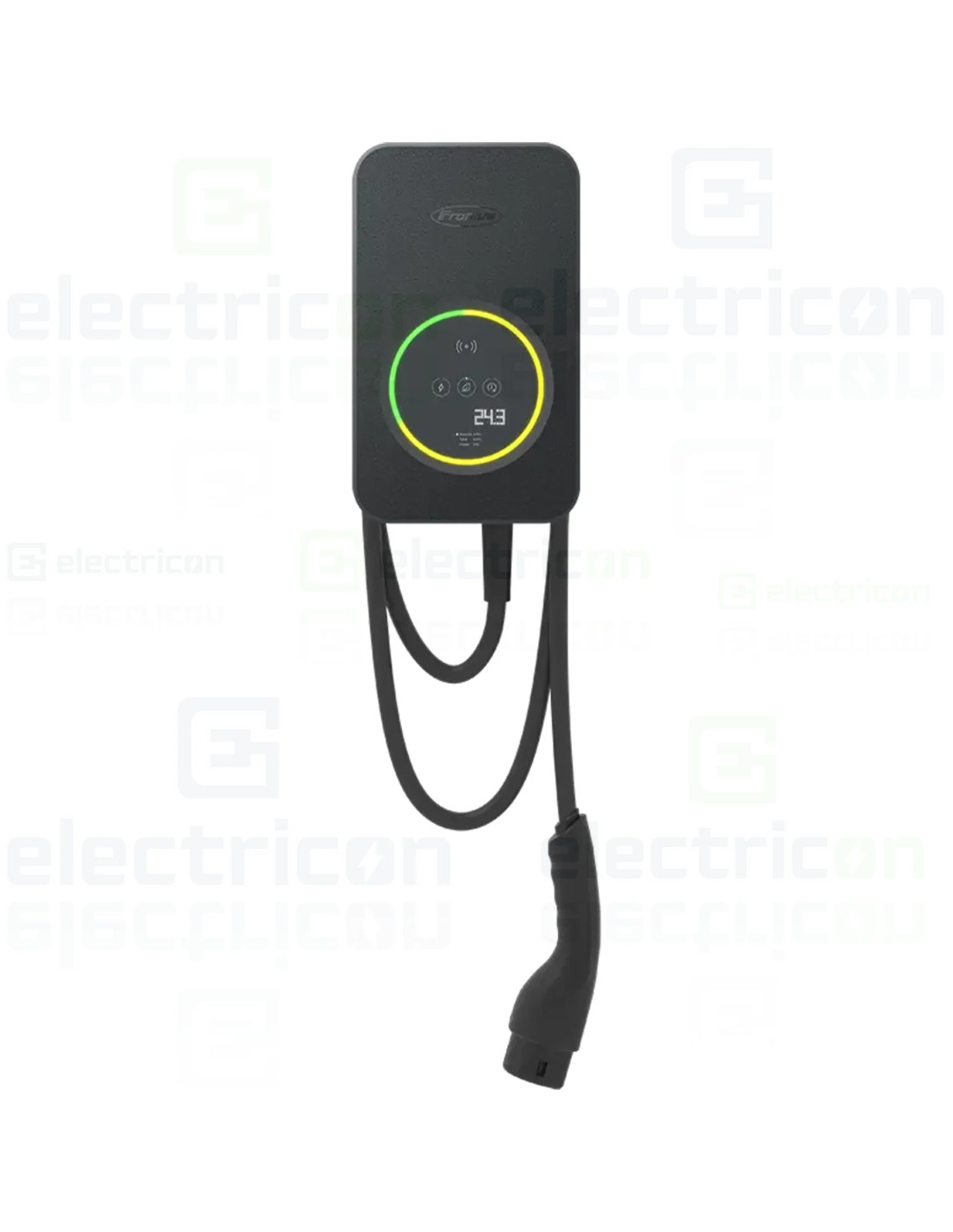

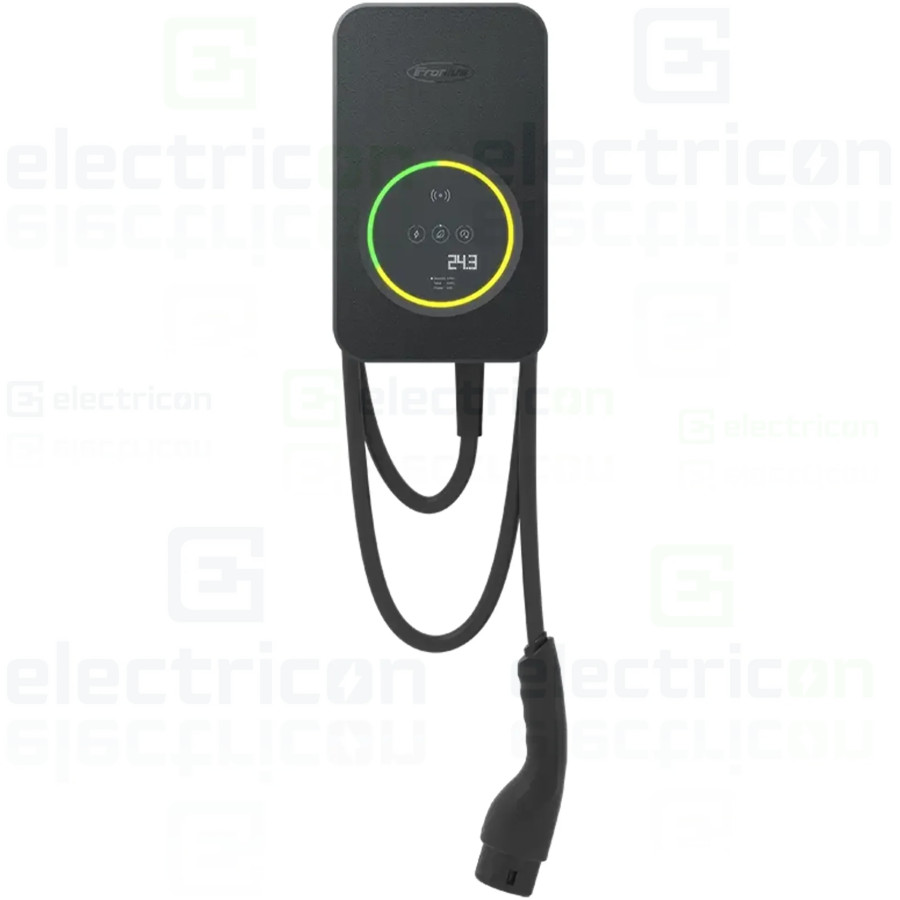

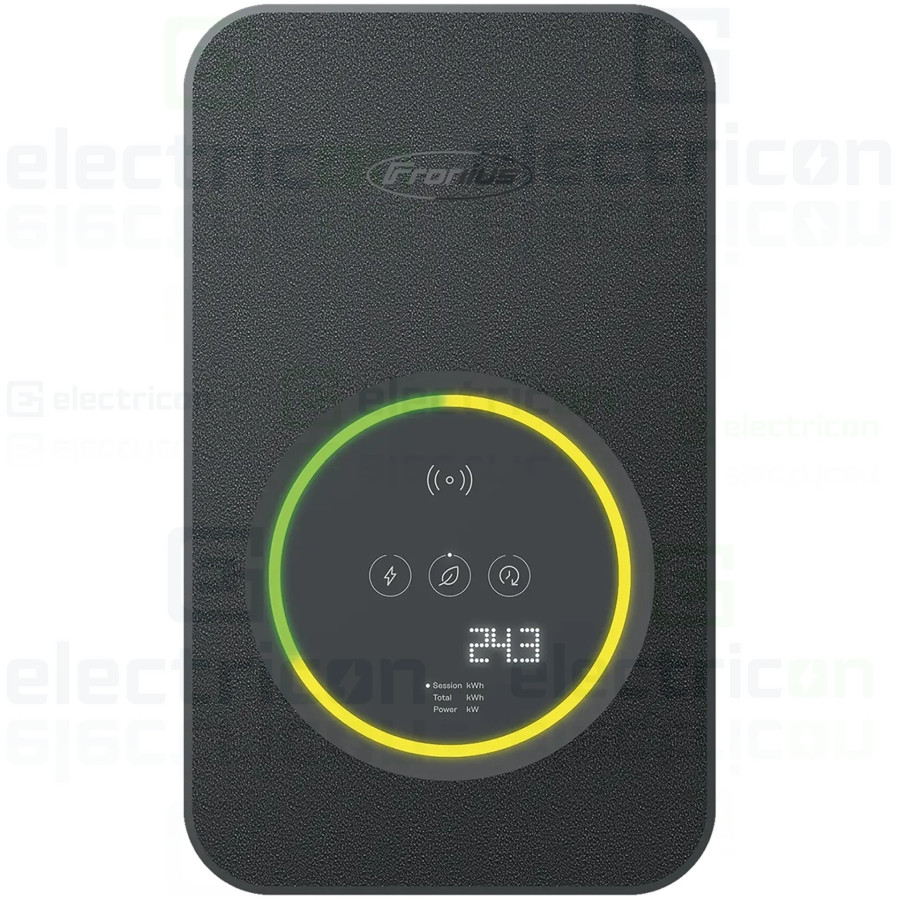

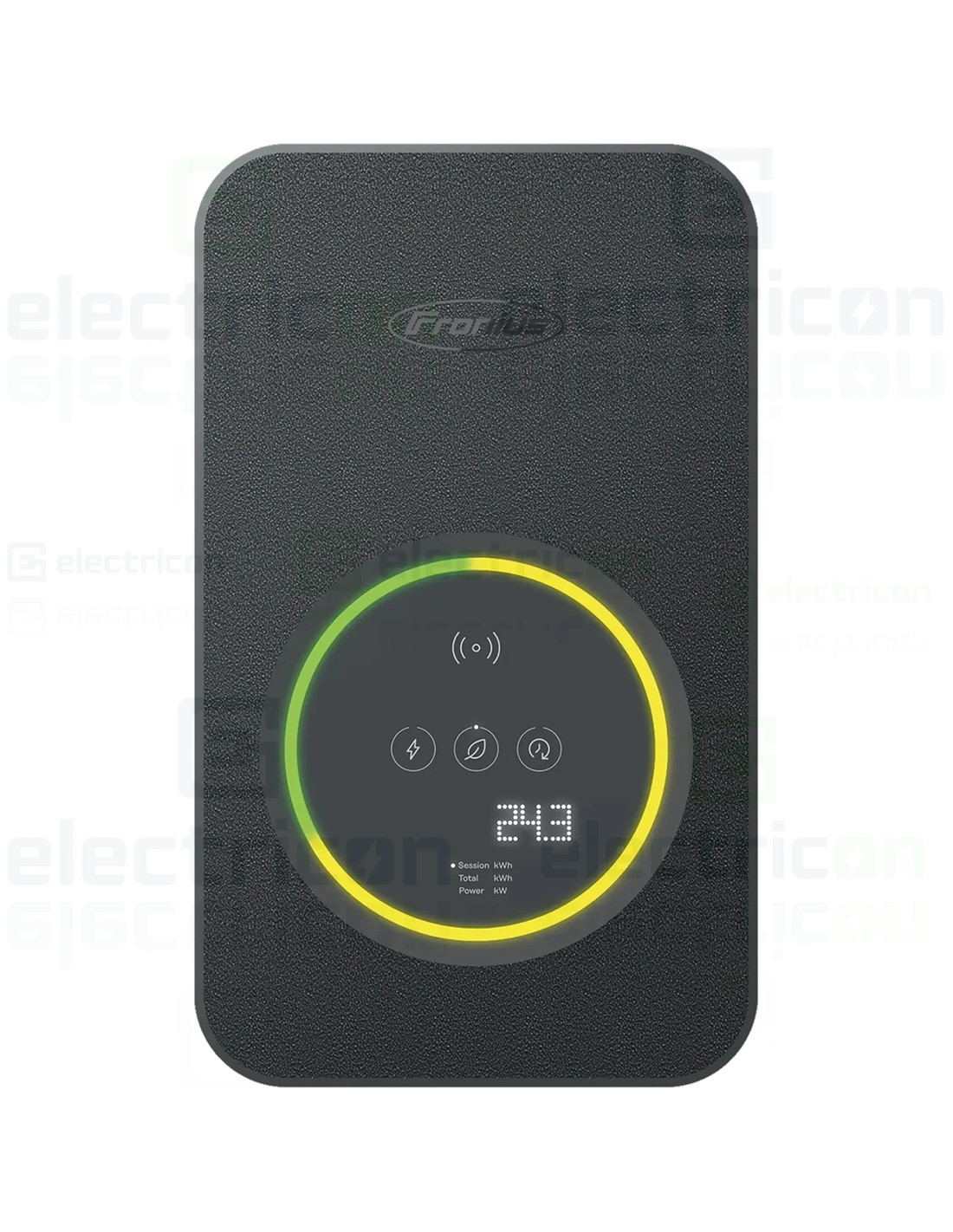

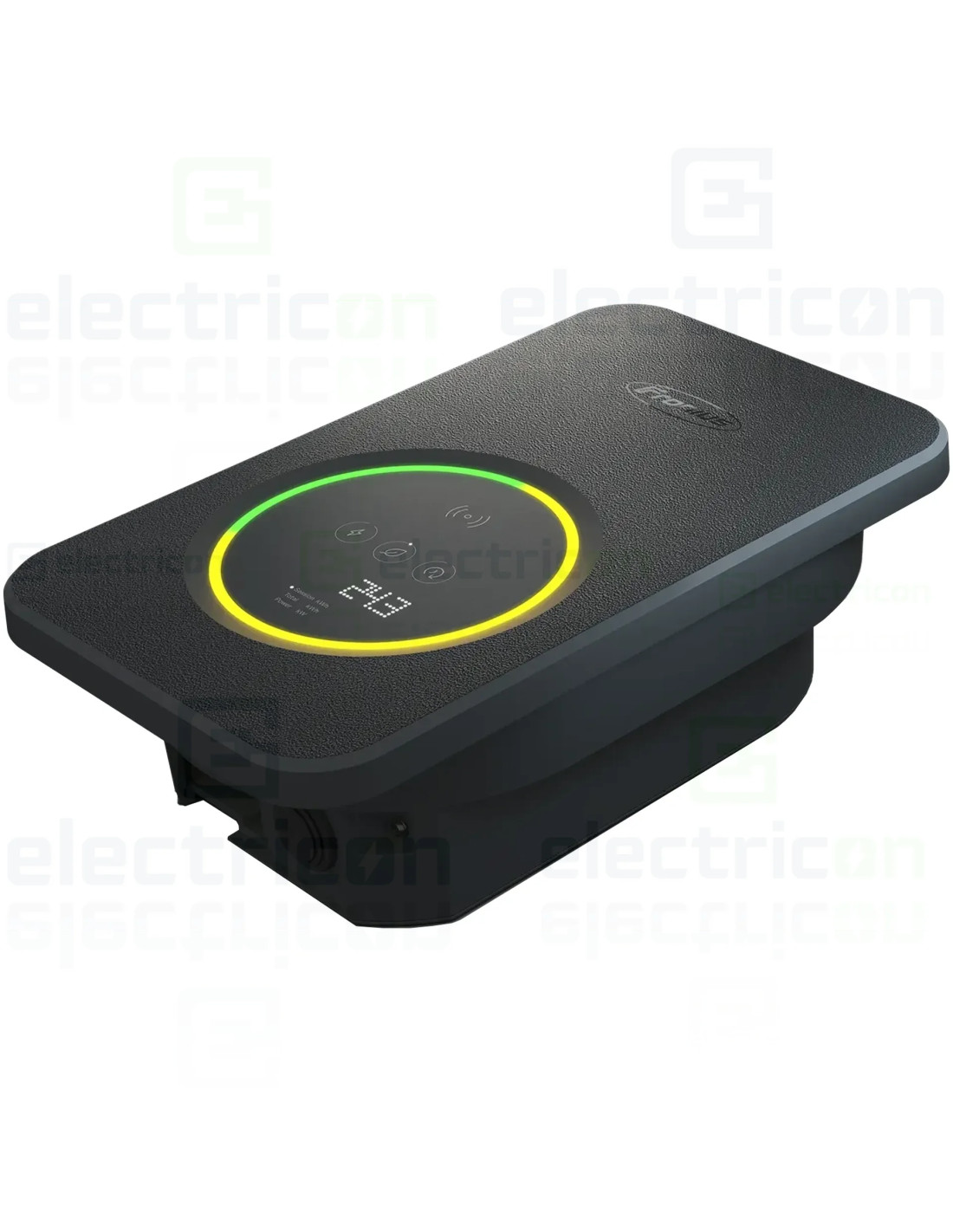

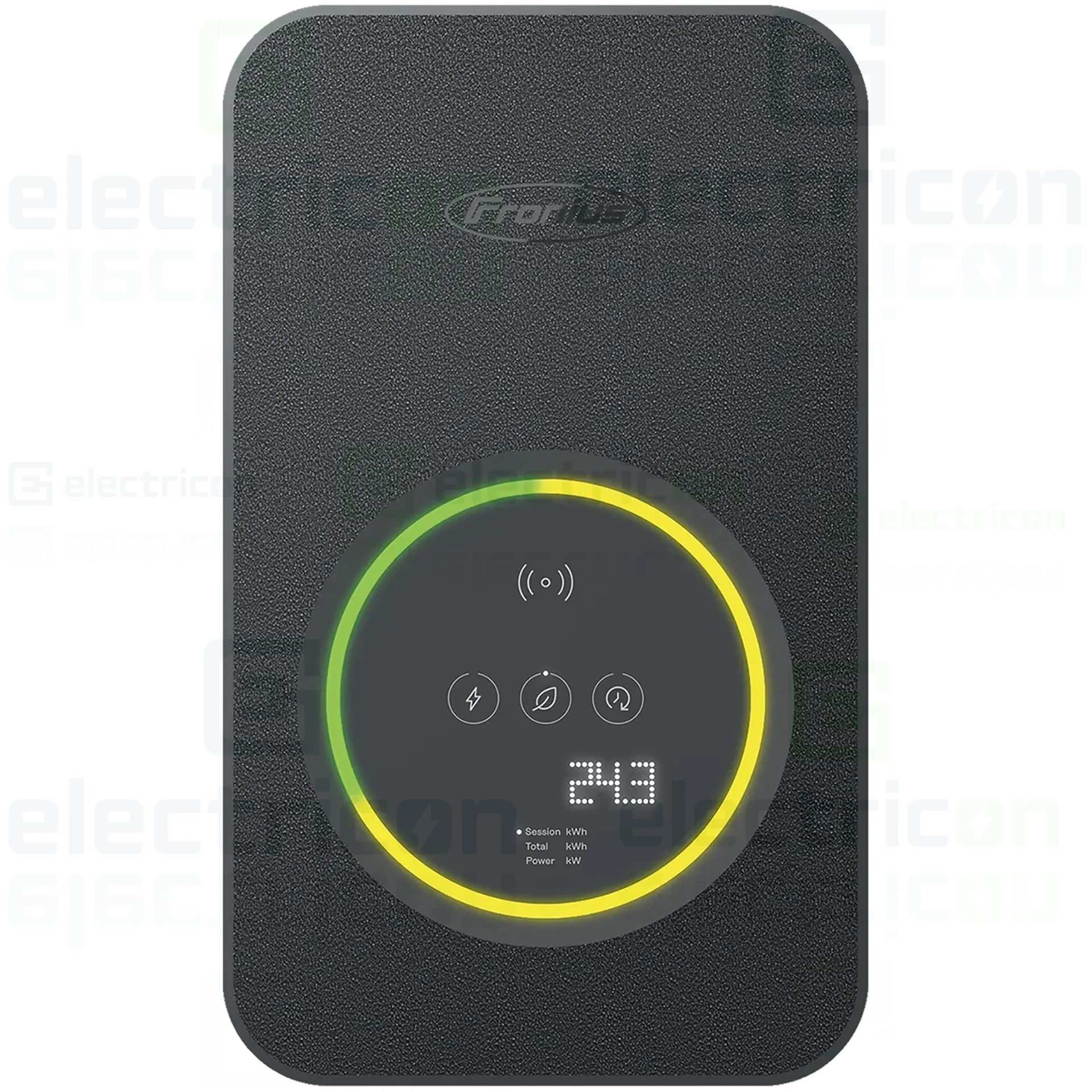

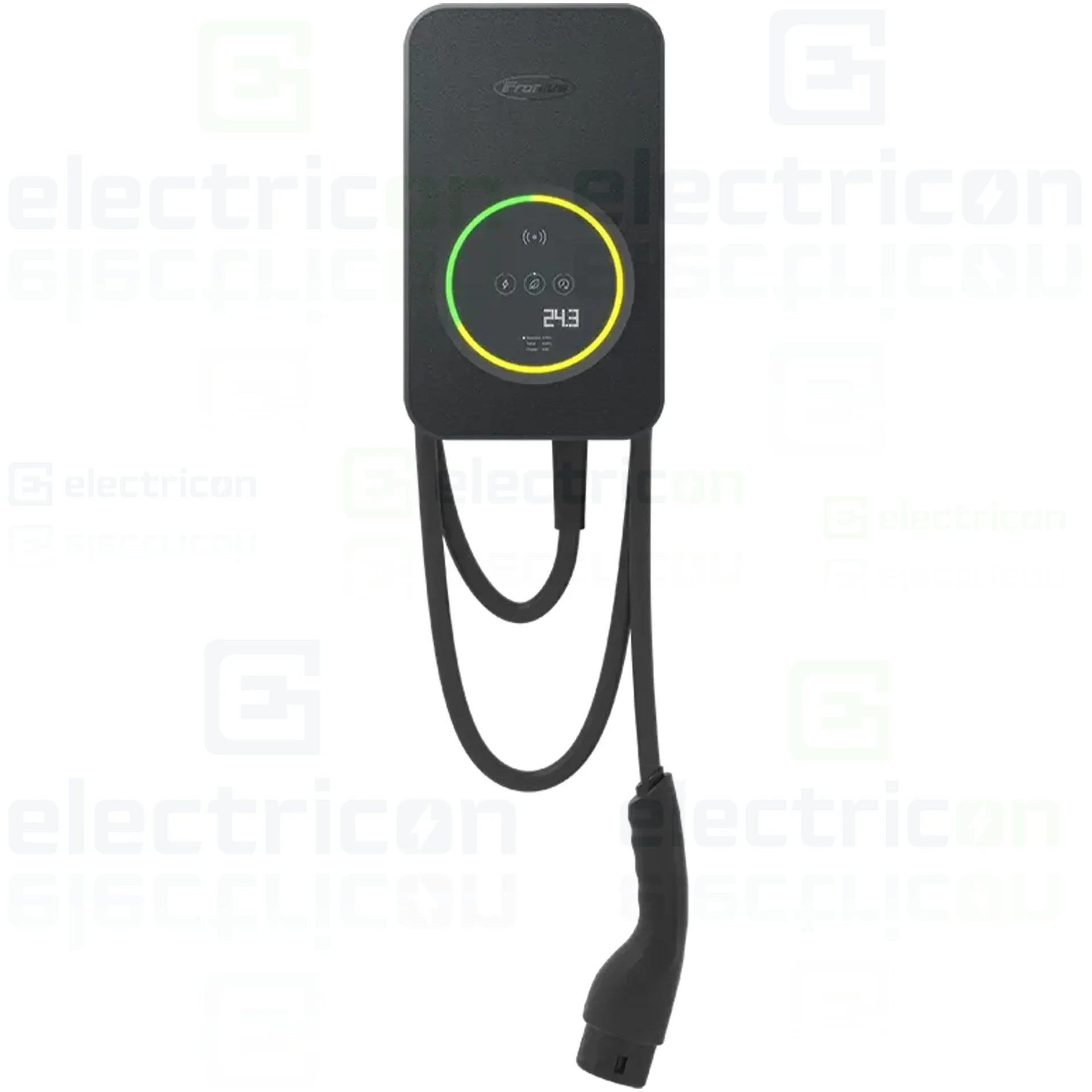

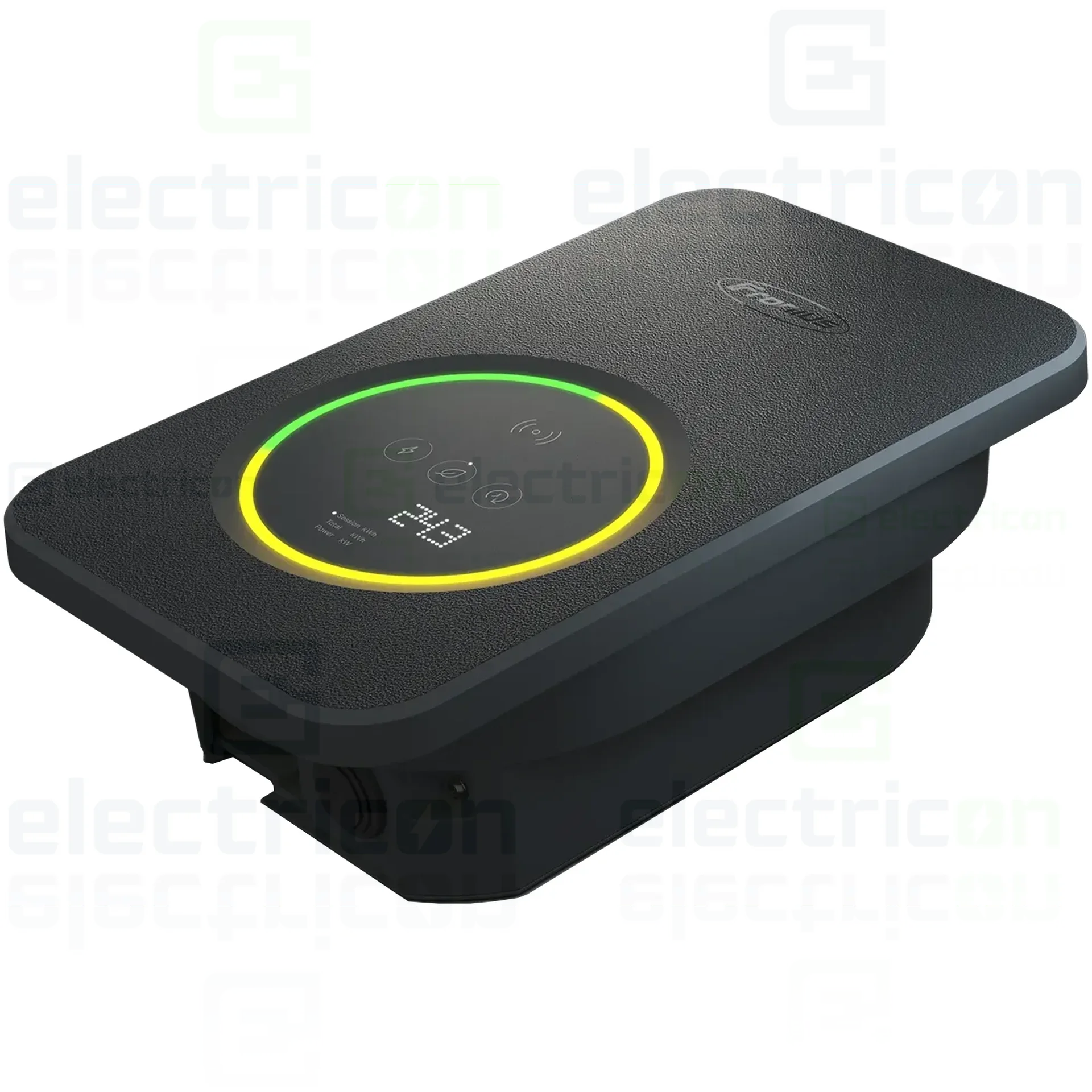

Stație de încărcare Fronius Wattpilot Flex Pro 22 C6E 4,240,172 – 22 kW, contor MID, cablu Type 2 de 6 m
Fronius Wattpilot Flex Pro 22 C6E 4,240,172 este o stație de încărcare AC montată permanent pentru vehicule electrice și Plug-in Hybrid. Funcționează în Mode 3 conform IEC 61851-1 și poate fi conectată monofazat sau trifazat.
În alimentare monofazată, puterea maximă este de 7,4 kW la 230/240 V. În alimentare trifazată, puterea maximă ajunge la 22 kW la 400/415 V. Curentul nominal poate fi configurat între 6 A și 32 A, iar vehiculul se conectează prin cablul Type 2 de 6 m integrat în stație.
Limite electrice de utilizare
Stația poate funcționa în rețele TT, TN și IT. Alimentarea se realizează printr-o bornă cu șurub cu 5 poli, iar cablul de alimentare poate fi introdus prin partea superioară, inferioară sau prin spate. Intrarea prin partea superioară este permisă numai la montajul în interior.
Curentul de încărcare este configurabil între 6 A și 32 A, atât în alimentare monofazată, cât și trifazată. Frecvența nominală a rețelei este de 50 Hz.
La temperaturi ridicate, stația poate reduce automat puterea de încărcare. La 45 °C, funcționarea continuă la 3 × 32 A poate fi redusă după o perioadă de utilizare, motiv pentru care se recomandă evitarea expunerii directe la soare.
Protecții și racordare
Wattpilot Flex Pro 22 C6E include un modul de protecție la curent rezidual cu detecție de 20 mA AC și 6 mA DC.
Suplimentar, Fronius cere montarea amonte a unui întrerupător diferențial separat, tip A, cu IΔn = 30 mA AC, precum și a unui disjunctor automat de 32 A, curba B sau C. Curentul de scurtcircuit disponibil în punctul de instalare nu trebuie să depășească 10 kA.
Pentru alimentarea monofazată se utilizează un disjunctor cu 1 sau 2 poli, iar pentru alimentarea trifazată un disjunctor cu 3 sau 4 poli, în funcție de schema instalației.
Secțiunea cablului de alimentare poate fi cuprinsă între 3 × 2,5 mm² și 5 × 10 mm², iar diametrul exterior al cablului trebuie să fie între 10 și 20 mm.
Moduri de funcționare
Fronius Wattpilot Flex poate funcționa în mai multe moduri de încărcare:
- Standard: vehiculul este încărcat cu puterea disponibilă configurată.
- Eco: încărcarea este optimizată în funcție de surplusul fotovoltaic și, dacă este configurat, de tariful flexibil de energie.
- Next Trip: stația calculează momentul de pornire și puterea necesară pentru ca energia setată să fie disponibilă înainte de ora de plecare.
Încărcare din surplus fotovoltaic
Stația poate adapta dinamic încărcarea la surplusul de energie fotovoltaică disponibil. Domeniul de optimizare pentru modelul de 22 kW este de aproximativ 1,38–22 kW.
Comutarea automată între alimentarea monofazată și trifazată permite utilizarea surplusului disponibil și la puteri reduse. Pentru funcționarea optimizată după producția fotovoltaică sunt necesare componente suplimentare Fronius compatibile.
Dynamic Load Balancing
Dynamic Load Balancing este integrat și permite distribuirea puterii disponibile între stațiile Wattpilot compatibile și ceilalți consumatori ai instalației.
Funcția poate coordona un număr nelimitat de stații compatibile și necesită conexiune activă la internet.
Contor MID și măsurarea energiei
Varianta Flex Pro include un contor MID integrat, clasa de precizie B. Acesta permite măsurarea energiei încărcate în aplicații în care este necesară evidența conformă cu cerințele de măsurare și calibrare.
Stația respectă cerințele de conformitate pentru măsurare și calibrare, ceea ce permite utilizarea datelor măsurate în aplicații comerciale și de facturare, în limitele legislației aplicabile.
Acces și autorizare
Accesul la încărcare poate fi controlat prin RFID sau din aplicația Solar.wattpilot. Cititorul RFID funcționează la frecvența de 13,56 MHz.
Stația poate identifica utilizatorii și poate atribui sesiunile de încărcare acestora, ceea ce permite o evidență separată a consumului.
Comandă și comunicație
Stația dispune de conexiune LAN 10/100 Mbit/s prin RJ45 sau LSA și Wi-Fi 802.11 b/g/n. Protocolul de comunicație este OCPP 1.6J.
Configurarea și controlul se realizează din aplicația Fronius Solar.wattpilot. Stația dispune de două intrări digitale, o ieșire de releu și comunicație Power Line Communication, fiind pregătită hardware pentru ISO 15118.
Montaj și construcție
Wattpilot Flex Pro este destinat montajului vertical fix și poate fi utilizat atât la interior, cât și la exterior. La montaj exterior, cablul de alimentare trebuie introdus numai prin partea inferioară sau prin spate.
Carcasa are grad de protecție IP66 și rezistență la impact IK08. Stația trebuie montată astfel încât să fie evitată expunerea directă prelungită la soare, deoarece temperaturile ridicate pot determina limitarea puterii de încărcare.
Aplicații
- Locuințe individuale
- Parcări private și comerciale
- Sedii de firmă și flote
- Aplicații cu măsurare MID
- Sisteme fotovoltaice Fronius
- Instalații cu Dynamic Load Balancing
- Încărcare optimizată după surplusul fotovoltaic
Conținutul livrării
Stația este livrată cu cablul de încărcare Type 2 de 6 m integrat și contor MID integrat.
Disjunctorul automat, diferențialul amonte și componentele suplimentare necesare pentru încărcarea optimizată după surplusul fotovoltaic nu sunt incluse.
Variante înrudite din serie
- Fronius Wattpilot Flex Home 11 C6 4,240,170: variantă de 11 kW fără contor MID.
- Fronius Wattpilot Flex Pro 11 C6E 4,240,171: variantă Pro de 11 kW cu contor MID.
- Fronius Wattpilot Flex Home 22 C6 4,240,187: variantă de 22 kW fără contor MID.
Date tehnice
| Producător |
Fronius |
| Cod producător |
4,240,172 |
| Denumire producător |
Wattpilot Flex Pro 22 C6E |
| Mod de încărcare |
Mode 3, conform IEC 61851-1 |
| Putere maximă monofazat |
7,4 kW |
| Putere maximă trifazat |
22 kW |
| Tensiune nominală monofazat |
230/240 V AC |
| Tensiune nominală trifazat |
400/415 V AC |
| Curent nominal configurabil |
6–32 A, monofazat sau trifazat |
| Frecvență nominală |
50 Hz |
| Tipuri de rețea |
TT / TN / IT |
| Conexiune la rețea |
Bornă cu șurub, 5 poli |
| Cablu de încărcare |
Type 2, integrat |
| Lungime cablu de încărcare |
6 m |
| Secțiune cablu de încărcare |
5 × 6 mm² + 1 × 0,5 mm² |
| Protecție curent rezidual integrată |
20 mA AC / 6 mA DC |
| Diferențial extern necesar |
Da, tip A, IΔn = 30 mA AC sau tip B dacă este necesar |
| Disjunctor extern necesar |
Da, 32 A, curba B sau C |
| Curent de scurtcircuit maxim la instalație |
10 kA |
| Secțiune cablu de alimentare |
3 × 2,5 mm² până la 5 × 10 mm² |
| Diametru cablu de alimentare |
10–20 mm |
| Încărcare din surplus fotovoltaic |
Da, dinamic 1,38–22 kW |
| Comutare automată 1F / 3F |
Da |
| Dynamic Load Balancing |
Integrat |
| Număr stații pentru Dynamic Load Balancing |
Nelimitat |
| Conexiune internet pentru Dynamic Load Balancing |
Necesară |
| Contor MID |
Integrat |
| Clasă de precizie contor MID |
B |
| Conformitate pentru măsurare și calibrare |
Da |
| Autentificare |
RFID / aplicația Solar.wattpilot |
| Frecvență RFID |
13,56 MHz |
| LAN |
10/100 Mbit/s, RJ45 sau LSA |
| Wi-Fi |
802.11 b/g/n |
| Bluetooth |
Pregătit pentru BLE, 2,4 GHz |
| Protocol comunicație |
OCPP 1.6J |
| Intrări digitale |
2 |
| Ieșire digitală |
1 contact de comutare izolat, 230 V AC / 30 V DC, 5 A |
| Power Line Communication |
Pregătit conform ISO 15118-3 |
| Tensiune nominală de ținere la impuls |
4 kV |
| Tensiune nominală de izolație |
415 V AC |
| Consum în standby |
3,5–6,8 W, în funcție de setări |
| Dimensiuni (Î × L × A) |
325 × 195 × 105 mm |
| Greutate |
5,4 kg |
| Temperatură de funcționare |
-25 °C până la +45 °C |
| Umiditate relativă |
5–95%, fără condens |
| Altitudine maximă |
2000 m |
| Grad de protecție |
IP66 |
| Rezistență la impact |
IK08 |
| Clasă de protecție |
Clasa I |
| Categorie de supratensiune |
III |
| Grad de poluare |
3 |
| Utilizare |
Interior / exterior |
| Tip montaj |
Vertical, montaj fix |
| Standarde |
EN IEC 61851-1, EN 62196, ISO 15118 pregătit hardware |
| Garanție persoană fizică |
24 luni |
| Garanție persoană juridică |
12 luni |
