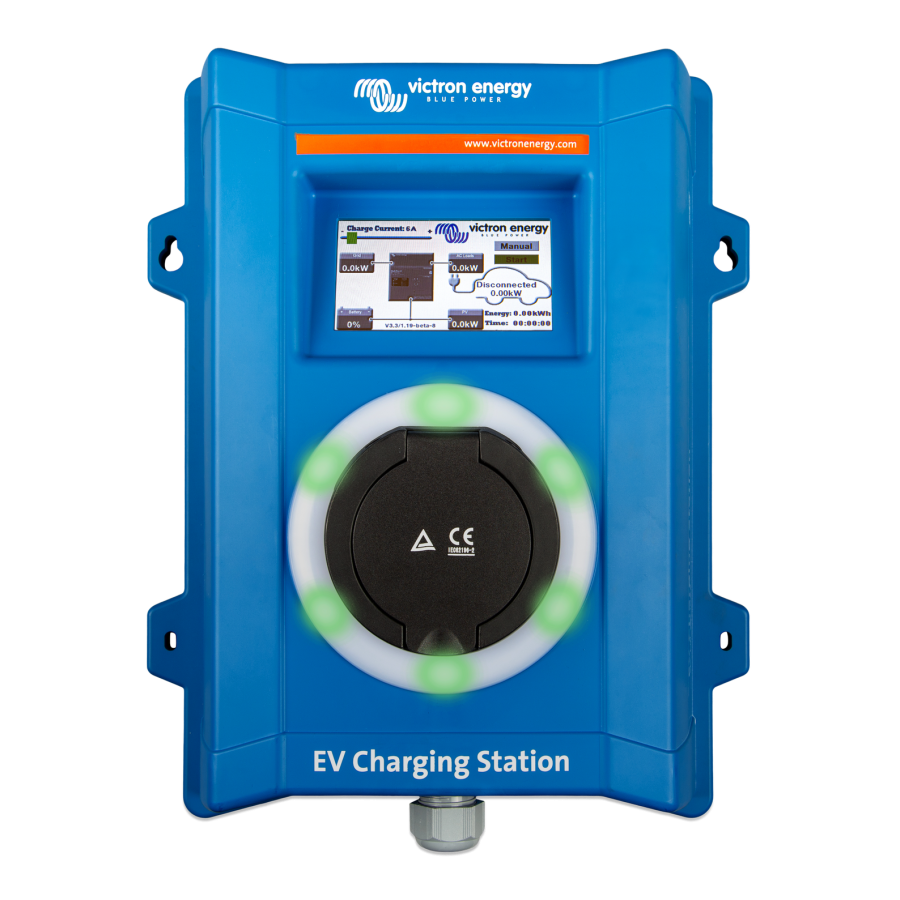

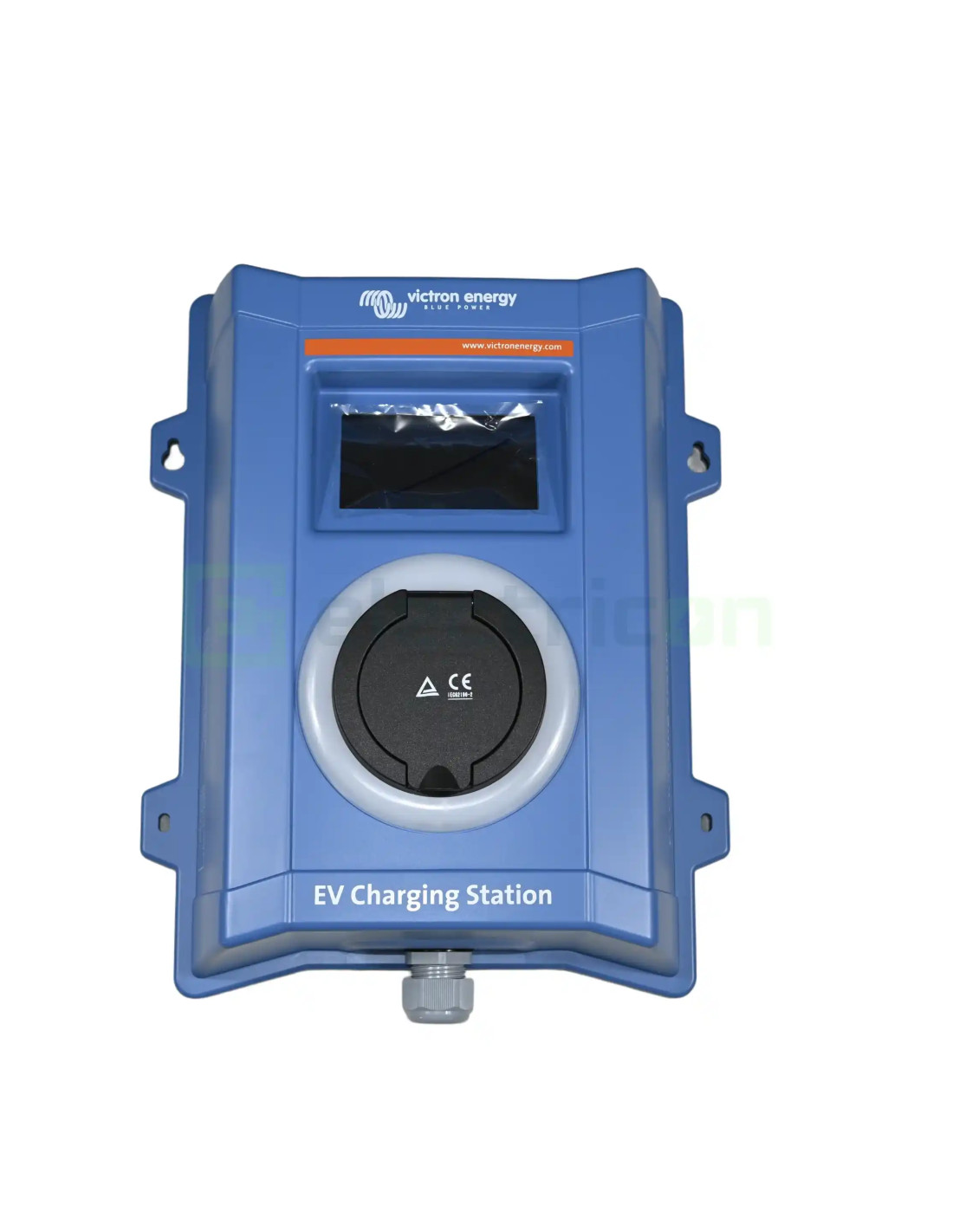

Stație de încărcare pentru mașini electrice Victron EV Charging Station EVC300400300
EV Charging Station încarcă vehiculele electrice în curent alternativ, la maximum 22 kW în racordare trifazată sau 7,3 kW în racordare monofazată. Se racordează fix la instalația electrică și se montează pe perete sau pe un stâlp vertical, în interior sau în exterior. Priza este de Tip 2 conform IEC 62196, deci încărcarea se face cu un cablu al utilizatorului.

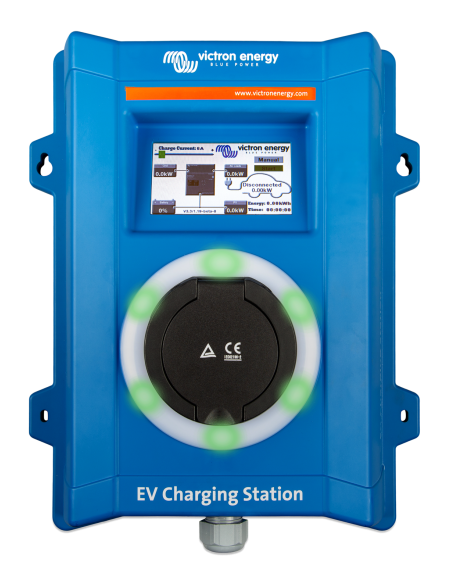

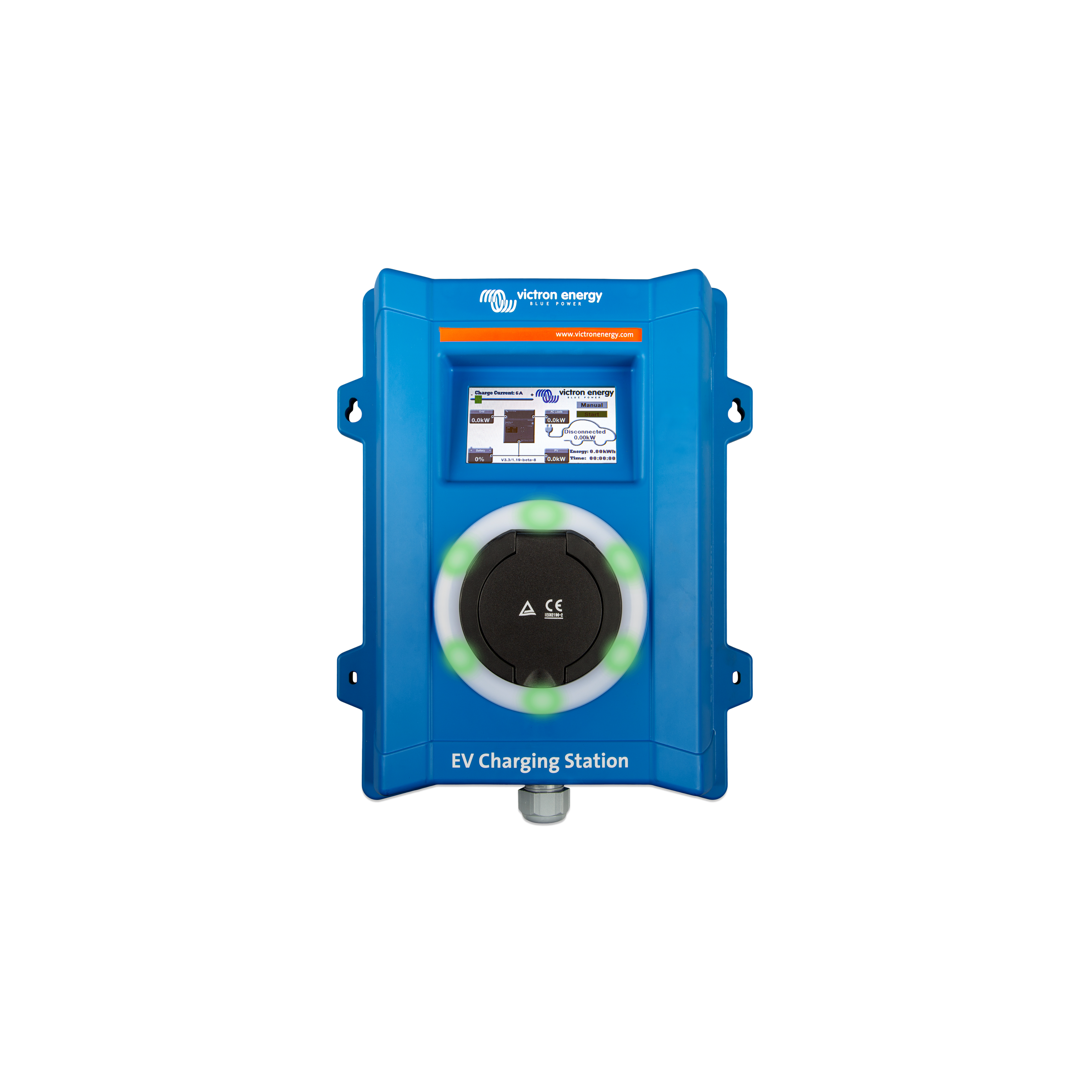

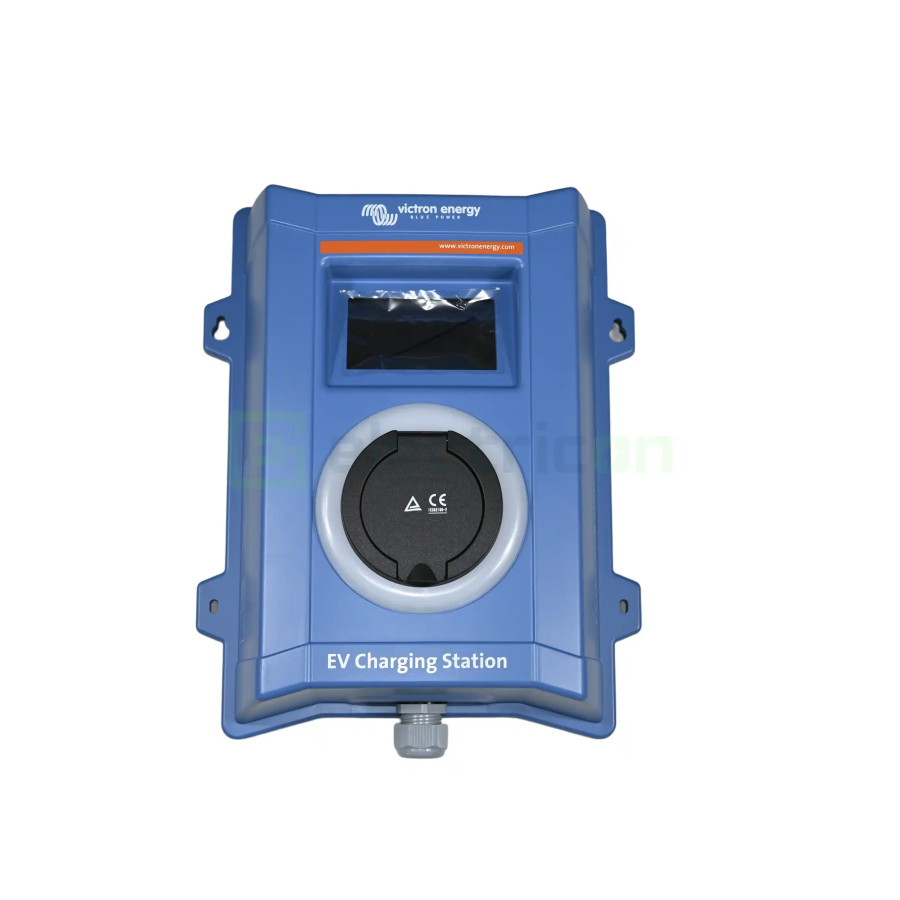

Ecranul tactil de 4,3 inchi permite pornirea, oprirea și reglarea curentului direct de la stație, fără telefon și fără alt echipament. Inelul luminos RGB din jurul prizei semnalează starea de la distanță și are 55 de efecte configurabile.

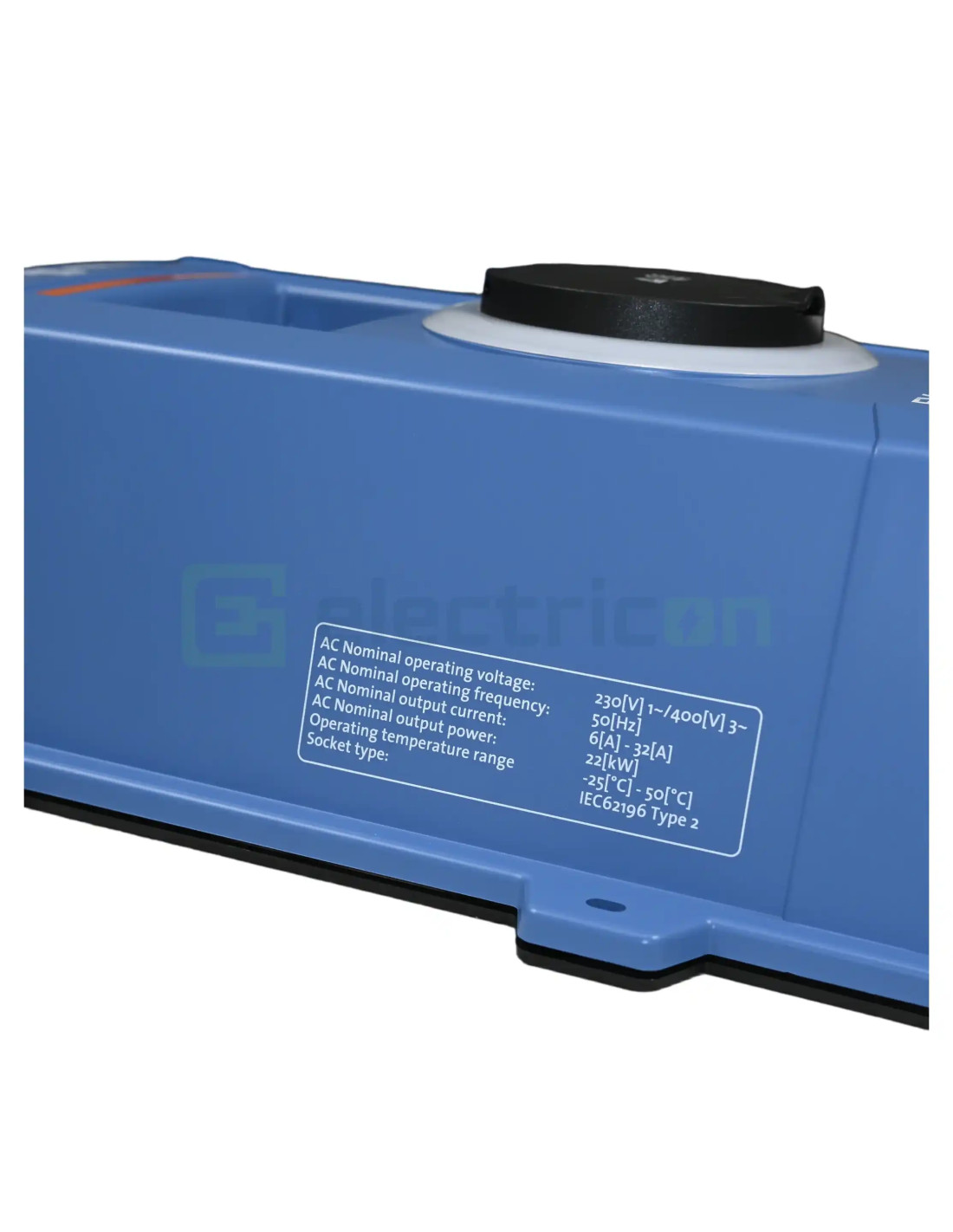

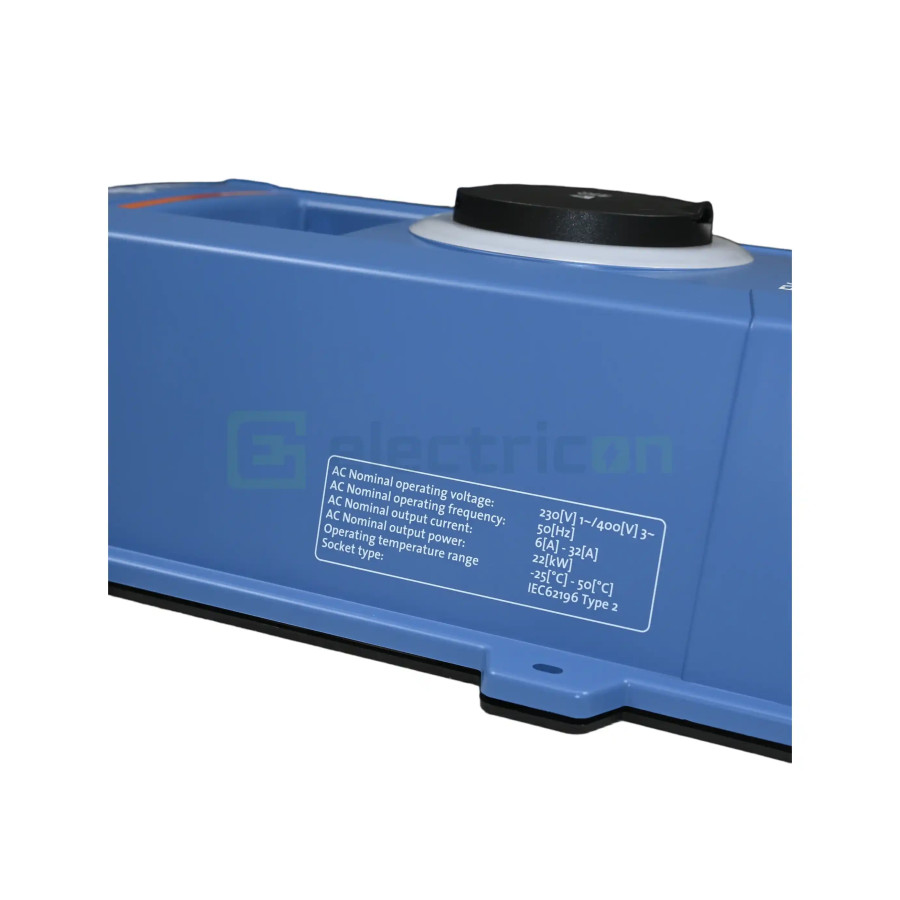

Limite electrice de utilizare
- Tensiune de intrare 170 – 265 V CA, 50 Hz.
- Curent nominal de încărcare 32 A pe fază.
- Curent de ieșire reglabil între 6 A și 32 A.
- Putere 22 kW în racordare trifazată și 7,3 kW în racordare monofazată.
- Curentul minim de încărcare este 6 A. Sub această valoare încărcarea nu pornește.
- Unele vehicule cer un curent minim mai mare. Manualul producătorului dă ca exemplu Renault Zoe, cu 10 A.
- Consum propriu 15 mA la 230 V.
- Temperatură de funcționare -25 °C până la +50 °C.
Racordare și protecții obligatorii
Montajul se execută exclusiv de un electrician autorizat. Circuitul de alimentare se protejează cu siguranță sau întrerupător automat de maximum 40 A, dimensionat după puterea disponibilă și după secțiunea cablului.
Stația nu conține protecție diferențială proprie. Un RCD extern este obligatoriu. Producătorul recomandă un RCD de tip B, corelat cu puterea folosită efectiv, și indică verificarea legislației locale. Pentru încărcare curentă la 22 kW, recomandarea producătorului este un RCD de tip B de 40 A.
Secțiunea recomandată a cablului de alimentare este 6 mm². Bornele de forță acceptă 6 – 10 mm², respectiv AWG 10-8. Presetupa din nylon livrată are 28 mm și acceptă cabluri cu diametrul de până la 19 mm. Conductorii se termină cu papuci tubulari. Șuruburile plăcii posterioare se strâng cu 1 – 1,2 Nm.
Stația detectează contactele de releu sudate, lipsa conductorului de protecție, lipsa legării la pământ, scurtcircuitul pe linia CP și curentul rezidual. Aceste detecții nu înlocuiesc RCD-ul extern și nu îl fac opțional.
Moduri de funcționare
Stația are trei moduri de lucru, comutabile din oricare interfață de comandă.
- Manual. Curentul de ieșire se reglează între 6 A și 32 A, iar încărcarea pornește și se oprește la comandă.
- Automat. Stația folosește surplusul fotovoltaic din instalație pentru încărcare. Modul cere un dispozitiv GX în sistem și comunicația cu acesta activată.
- Programat. Încărcarea se face în intervale orare definite de utilizator, cu curent și interval configurabile.
În modul automat, pragul de pornire este de aproximativ 1,38 kW surplus, adică 6 A la 230 V. Sub acest prag, încărcarea pornește doar dacă se activează opțiunea de completare din rețea.
Comandă și comunicație
Comanda se face de la ecranul tactil, din pagina web integrată sau din aplicația VictronConnect prin Bluetooth. La acestea se adaugă comanda de la un dispozitiv GX prin Modbus TCP și din portalul VRM. Modulul WiFi 802.11 b/g/n lucrează doar în banda de 2,4 GHz și se poate configura ca punct de acces sau ca stație în rețeaua locală.
Pentru integrări proprii, producătorul publică lista de registre Modbus TCP, cu unit ID 1 și registre de la adresa 5000. Producătorul precizează că modificarea setărilor prin Modbus TCP anulează suportul acordat.
Stația nu are cititor RFID și nu acceptă carduri de acces. Accesul se restricționează prin dezactivarea pornirii automate și prin blocarea comenzii de pe ecran.
Montaj și construcție

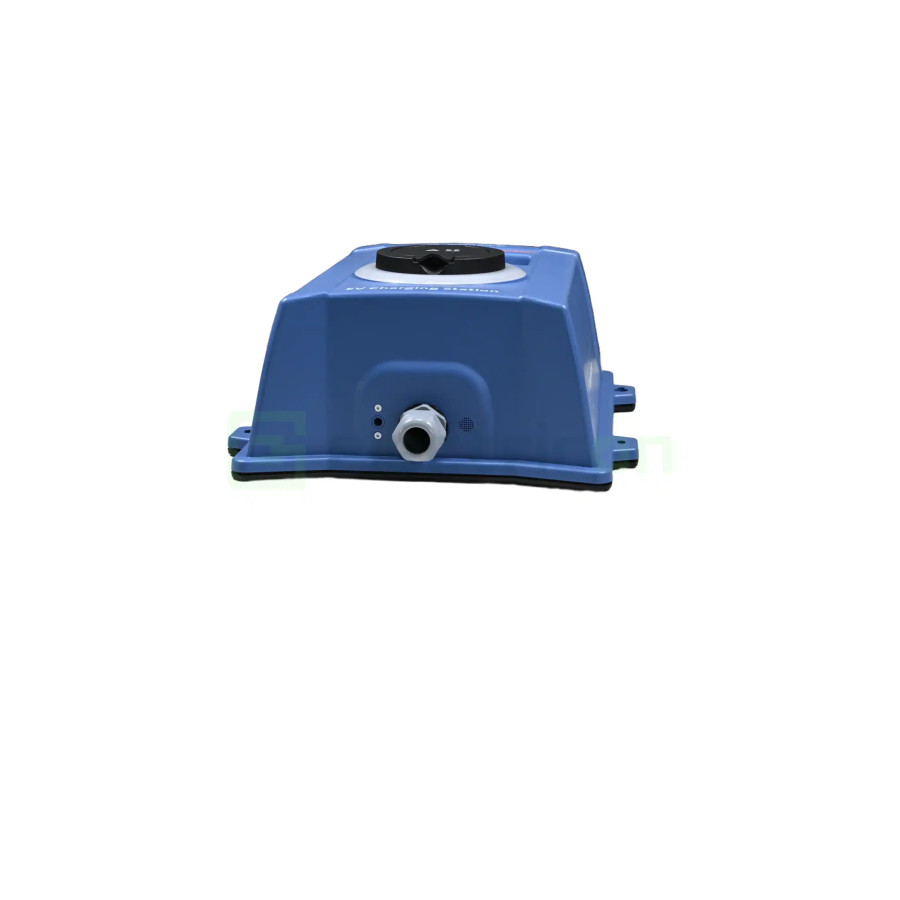

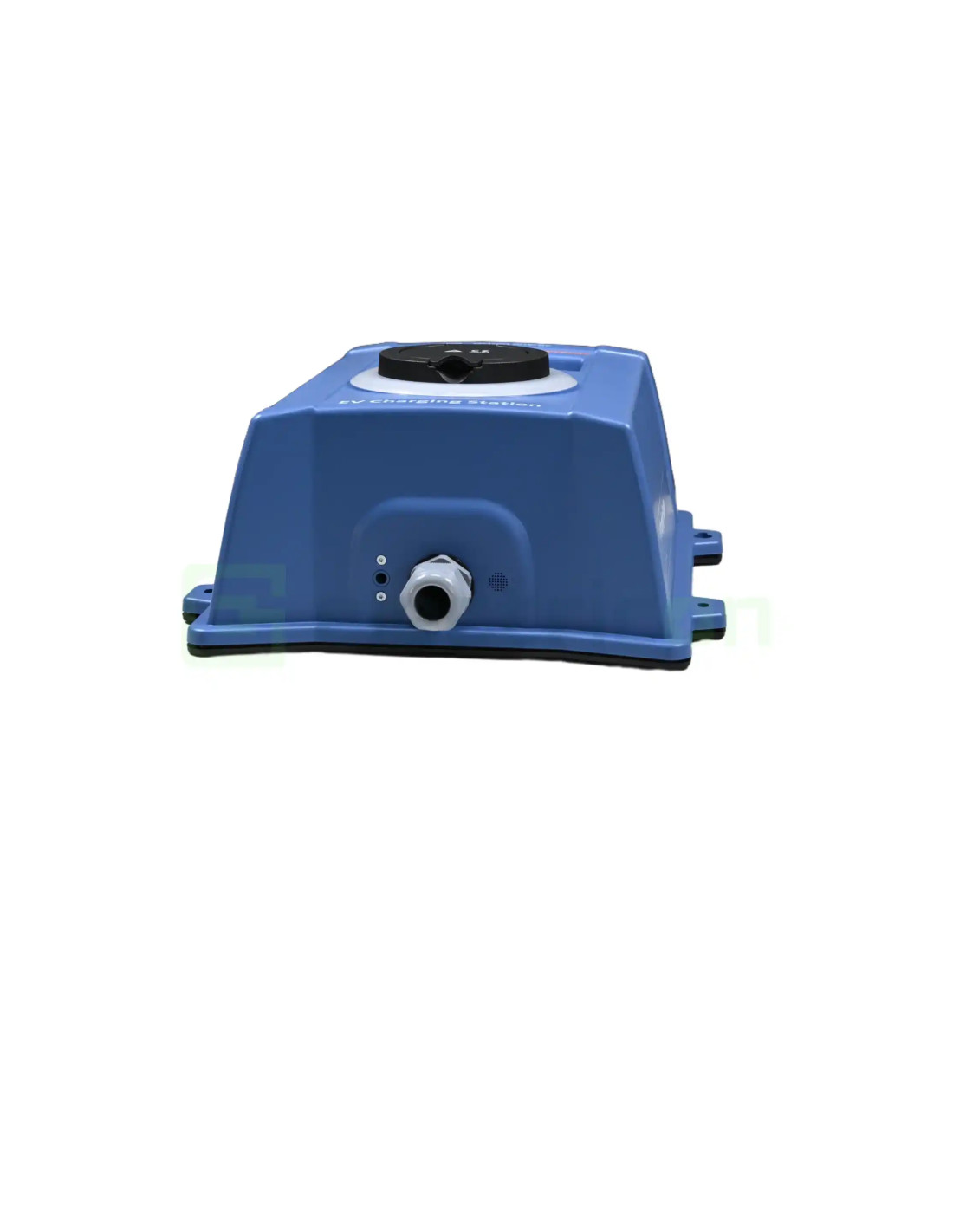

Carcasa din plastic are culoarea albastru RAL 5012 și grad de protecție IP44, adică protecție la stropirea cu apă, nu la jet. Stația cântărește 3 kg și măsoară 377 x 307 x 148 mm. Nu necesită ventilație și se montează pe o suprafață solidă și plană.
Amplasarea în soare direct este de evitat, pentru că stația semnalează temperatură ridicată și poate opri încărcarea. Temperatura de depozitare admisă este -40 °C până la +80 °C, la umiditate de 95 %, fără condens.
Aplicații
- Locuințe cu instalație fotovoltaică Victron și dispozitiv GX, pentru încărcare din surplus.
- Parcări private de firmă, cu una sau mai multe stații pe aceeași instalație.
- Pensiuni și sedii care oferă încărcare controlată de personal, fără sistem de tarifare.
Conținutul livrării
Livrarea cuprinde stația de încărcare și presetupa din nylon de 28 mm, pentru cabluri de alimentare de până la 19 mm diametru.
Nu sunt incluse: cablul de încărcare Tip 2, întrerupătorul automat, RCD-ul extern și dispozitivul GX.
Variante înrudite din serie
EV Charging Station NS EVC200300200 are aceiași parametri electrici, dar nu are ecran tactil. Comanda se face doar din pagina web, din VictronConnect sau de la un dispozitiv GX. Carcasa ei este mai subțire, 122 mm față de 148 mm, iar frontul este interschimbabil în trei culori.
Modelul de față rămâne alegerea potrivită când încărcarea trebuie pornită și reglată direct de la aparat, fără telefon.
Date tehnice
| Producător |
Victron Energy |
| Cod producător |
EVC300400300 |
| Denumire producător |
EV Charging Station |
| Interval tensiune de intrare |
170 – 265 V CA, 50 Hz |
| Curent nominal de încărcare |
32 A pe fază |
| Putere nominală |
22 kW trifazat, 7,3 kW monofazat |
| Interval curent de ieșire |
6 – 32 A |
| Curent maxim configurabil |
6 – 32 A |
| Curent minim configurabil |
6 – 32 A |
| Consum propriu |
15 mA la 230 V |
| Tip conector |
Priză IEC 62196 Tip 2 |
| Borne de forță |
6 – 10 mm² / AWG 10-8 |
| Intrare cablu de alimentare |
Pe jos, prin presetupa de nylon de 28 mm livrată, pentru cabluri până la 19 mm diametru |
| Mijloc de deconectare |
Întrerupător extern de maximum 40 A, nelivrat |
| Protecție diferențială |
RCD extern obligatoriu, tip B recomandat, nelivrat |
| Tip de comandă |
Ecran tactil, pagină web, dispozitiv GX prin Modbus TCP, VictronConnect prin Bluetooth |
| Ecran |
Tactil, 4,3 inchi |
| Comunicație de date |
Modbus TCP prin WiFi, Bluetooth |
| Standard WiFi |
802.11 b/g/n, doar 2,4 GHz |
| Calculator de preț pe kWh |
Configurabil, valoare implicită 0,13 EUR |
| Mod de montaj |
Pe perete sau pe stâlp, suprafață verticală plană |
| Dimensiuni (î x l x a) |
377 x 307 x 148 mm |
| Greutate |
3 kg |
| Temperatură de funcționare |
-25 °C până la +50 °C |
| Temperatură de depozitare |
-40 °C până la +80 °C |
| Umiditate |
95 %, fără condens |
| Ventilare |
Nu este necesară |
| Culoarea carcasei |
Albastru RAL 5012 |
| Inel luminos |
55 de efecte luminoase configurabile |
| Grad de protecție |
IP44 |
| Standarde de siguranță |
IEC 61851-1, IEC 61851-22 |
| Funcții de detecție |
Contact de releu sudat, lipsa conductorului de protecție, lipsa legării la pământ, scurtcircuit pe linia CP |
| Directive de conformitate |
RED 2014/53/UE, RoHS 2011/65/UE și 2015/863/UE, REACH (CE) 1907/2006 |
| Standarde armonizate din declarația de conformitate |
EN-IEC 61851-1:2019, EN 61851-21:2002, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4, ETSI EN 300 328 V2.2.2, EN 62311:2008, EN 18031-1:2024, EN 18031-2:2024, EN-IEC 63000:2018 |
| Raport de încercare |
Kiwa Primara, declarația 22-193-01, raport 20PP248-02_1, după IEC 61851-1:2017 și EN 61851-1:2019 |
| EAN |
8719076051305 |
Valorile corespund configurațiilor testate în laborator și nu se extrapolează automat la alte combinații.
Întrebări frecvente
Cablul de încărcare este inclus în livrare?
Nu. Stația de încărcare Victron EVC300400300 are priză Tip 2 conform IEC 62196, iar livrarea cuprinde doar stația și presetupa din nylon de 28 mm. Cablul de încărcare Tip 2 se procură separat și se alege după curentul de încărcare folosit.
Ce putere livrează stația pe monofazat față de trifazat?
Stația Victron EVC300400300 livrează maximum 22 kW în racordare trifazată și 7,3 kW în racordare monofazată. Curentul nominal este de 32 A pe fază în ambele cazuri, iar puterea rezultă din numărul de faze racordate.
Ce protecții trebuie prevăzute separat în tablou?
Circuitul are nevoie de un întrerupător automat sau o siguranță de maximum 40 A și de un RCD extern. Producătorul recomandă RCD de tip B, corelat cu puterea folosită efectiv, și indică verificarea legislației locale. Stația de încărcare nu conține protecție diferențială proprie.
Stația are cititor RFID sau carduri de acces?
Nu. Producătorul confirmă în manual că EV Charging Station nu are RFID. Accesul neautorizat se limitează prin dezactivarea pornirii automate a încărcării. Comanda de pe ecranul tactil se poate bloca din pagina web sau din consola de la distanță.
Este obligatoriu un dispozitiv GX în sistem?
Depinde de modul de lucru. Modul automat, cel care încarcă din surplus fotovoltaic, cere un dispozitiv GX și comunicația cu acesta activată. Modul manual și modul programat funcționează și fără dispozitiv GX.
De cât surplus fotovoltaic este nevoie pentru modul automat?
Curentul minim de încărcare este de 6 A la 230 V, adică aproximativ 1,38 kW. Sub acest prag, încărcarea pornește doar dacă se activează opțiunea de completare din rețea. Unele vehicule cer un curent minim mai mare, de exemplu 10 A.
Se poate comanda stația prin Modbus TCP dintr-un sistem propriu?
Da. Producătorul publică lista de registre Modbus TCP, cu unit ID 1 și registre de la adresa 5000. Producătorul precizează însă că modificarea setărilor prin Modbus TCP anulează suportul acordat.
Ce garanție se aplică produsului?
Pentru clienții persoane fizice se aplică garanția legală de conformitate de 24 de luni de la data livrării, conform OUG 140/2021. Pentru clienții persoane juridice nu se aplică această ordonanță, care îl definește pe consumator ca persoană fizică. În raporturile cu profesioniștii se aplică garanția legală contra viciilor ascunse din Codul civil. Termenul este de 12 luni de la predare, interval în care viciul trebuie să apară, potrivit art. 2531. Viciile descoperite se denunță în două zile lucrătoare, conform art. 1709 alin. (2). Suplimentar, indiferent de tipul de client, Victron Energy acordă o garanție comercială de 5 ani, în condițiile stabilite de producător. Garanția comercială nu înlocuiește și nu limitează garanția legală.
