Într-un sistem cu invertor, regulator de încărcare și baterie, fiecare echipament lucrează independent și vede doar propriii parametri. Niciunul nu are imaginea de ansamblu a sistemului.
Echipamentele de monitorizare și control adună datele de la toate componentele, le afișează într-un singur loc, le trimit la distanță și permit coordonarea lor. Alegerea pornește de la echipamentele deja existente în instalație și de la porturile lor.
Ce tip de echipament rezolvă ce
| Echipament |
La ce folosește |

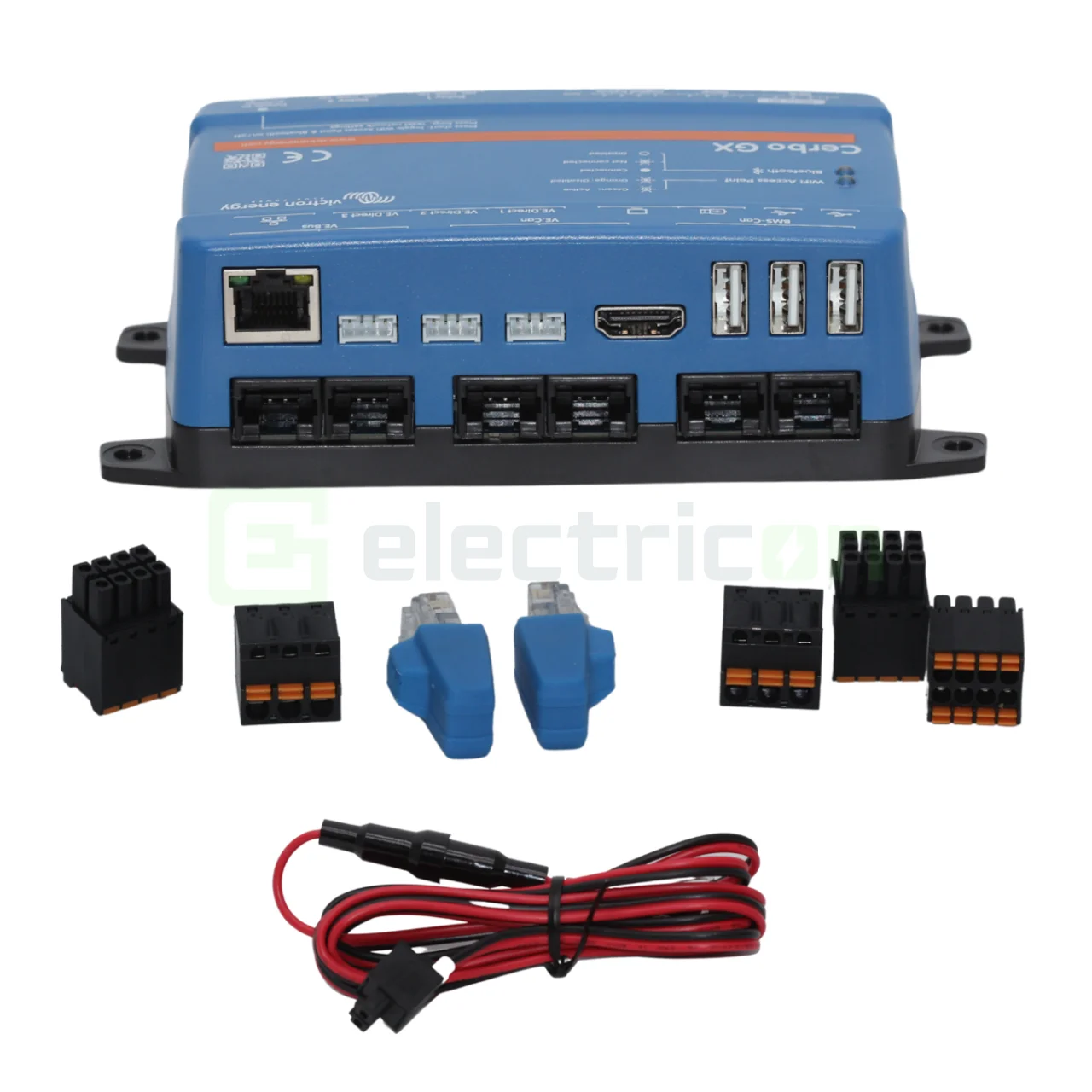

| Dispozitiv central de monitorizare |
Adună datele de la toate echipamentele, le trimite la distanță și coordonează funcționarea lor |

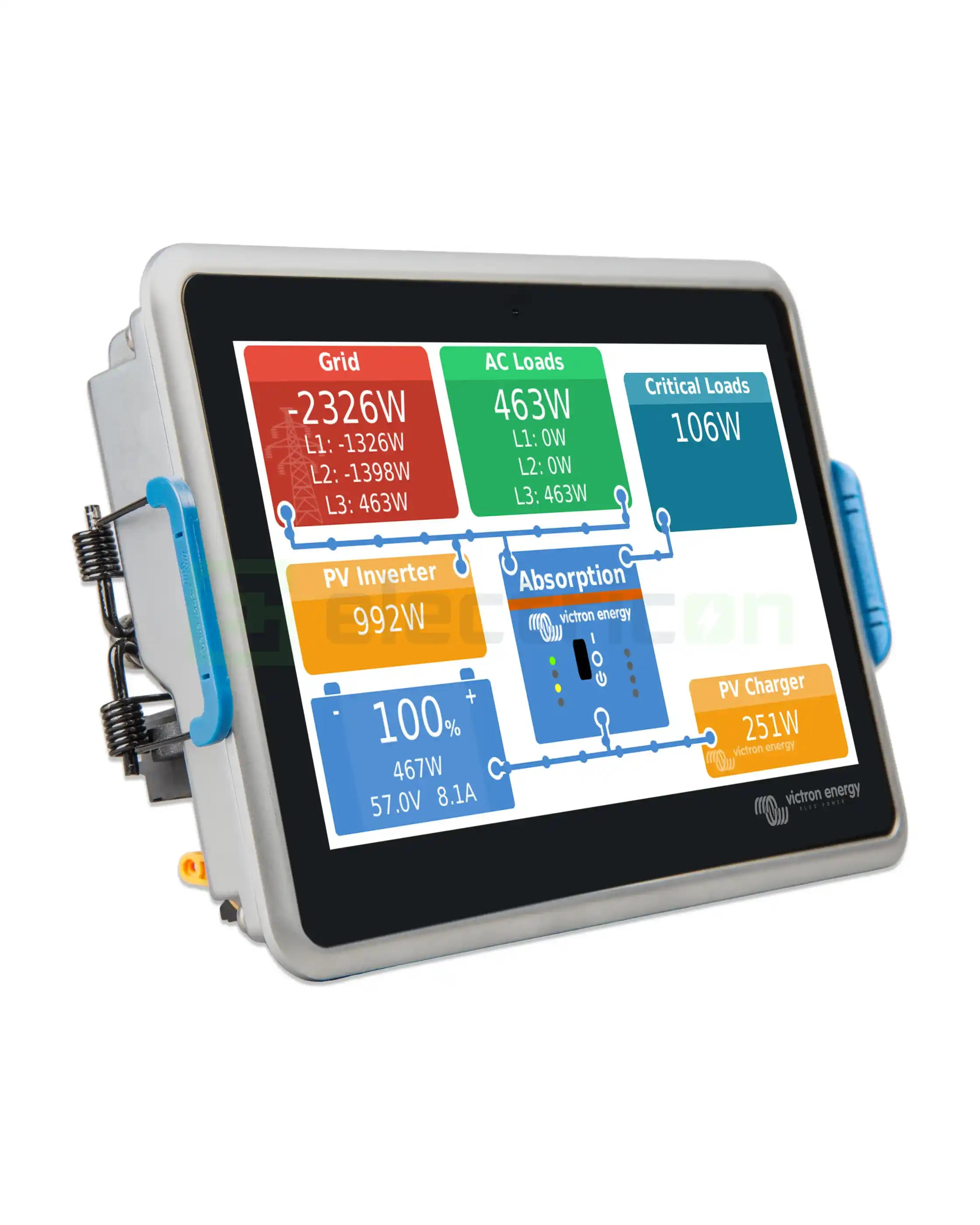

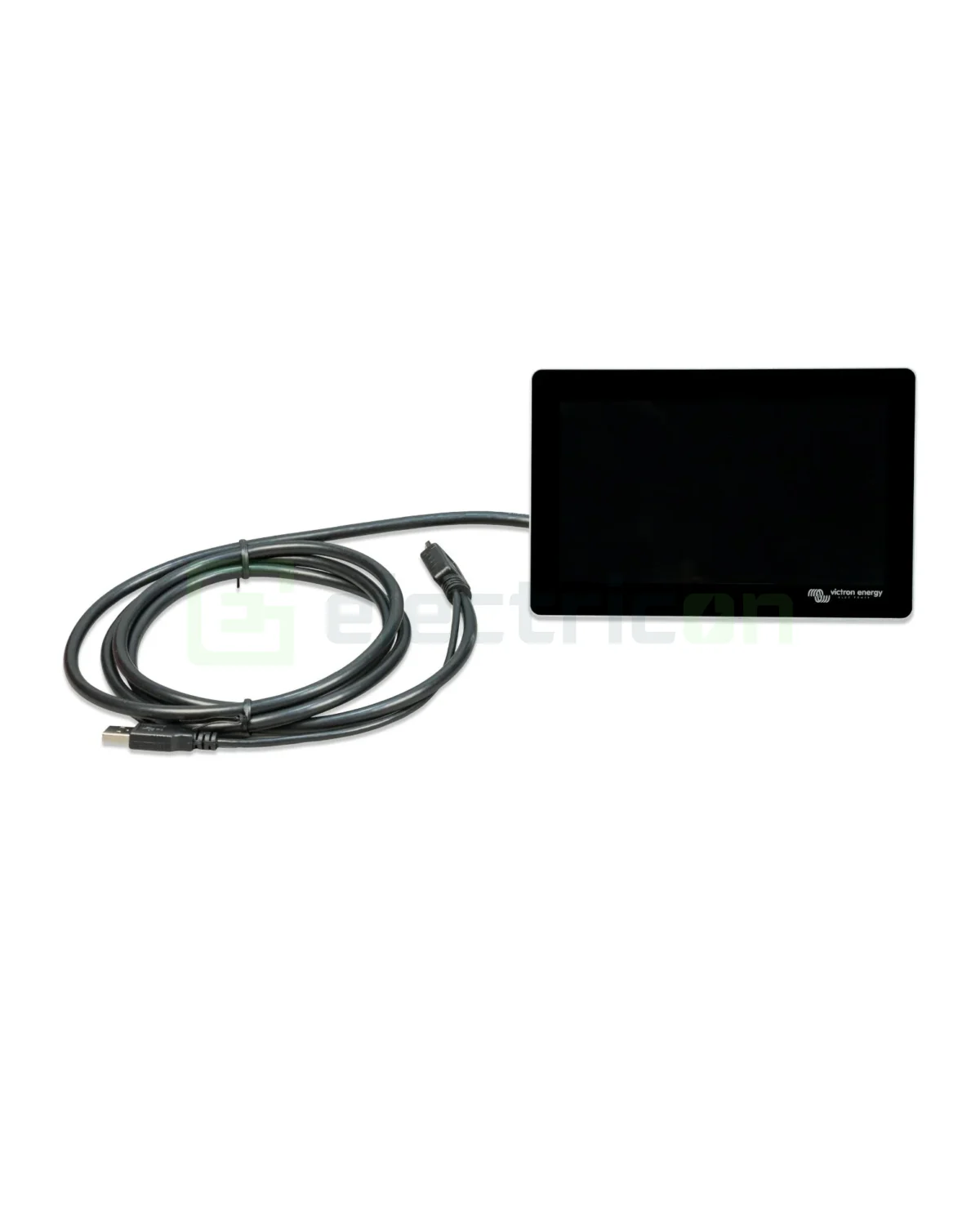

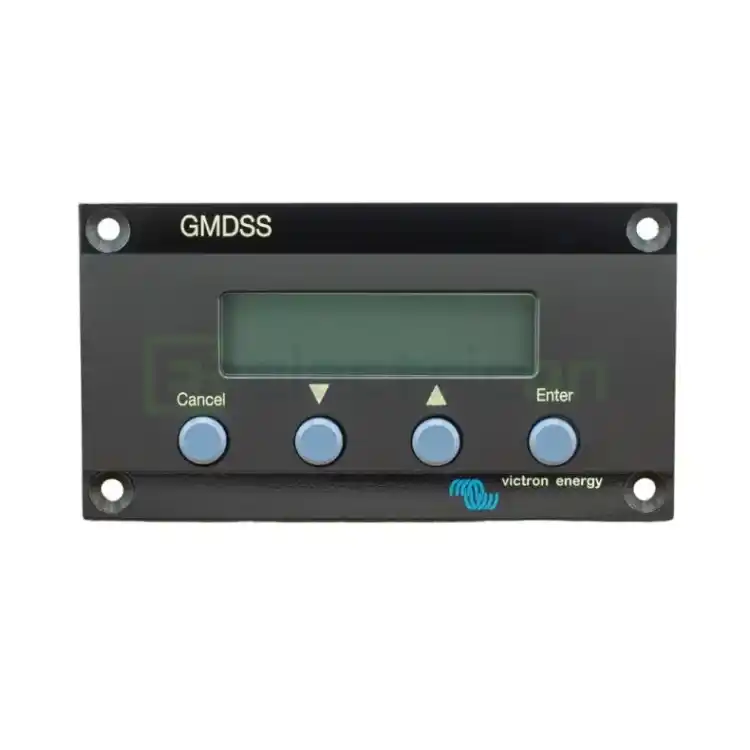

| Ecran de afișare |
Afișează local datele dispozitivului central, când acesta nu are ecran propriu |

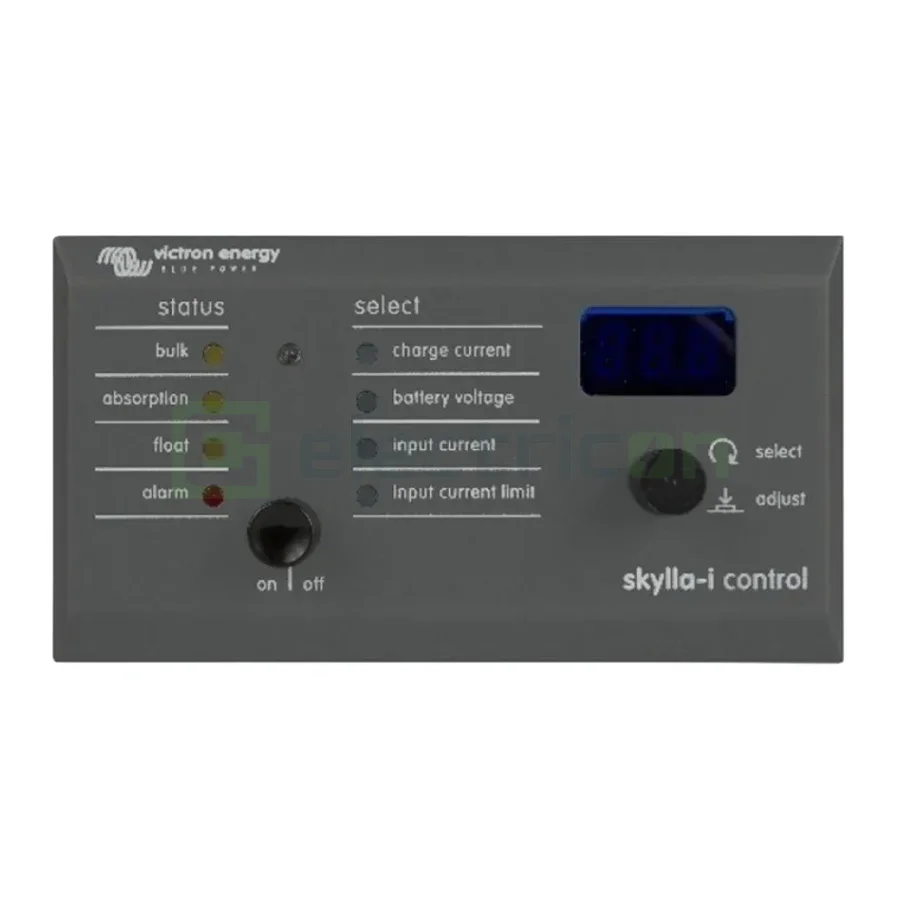

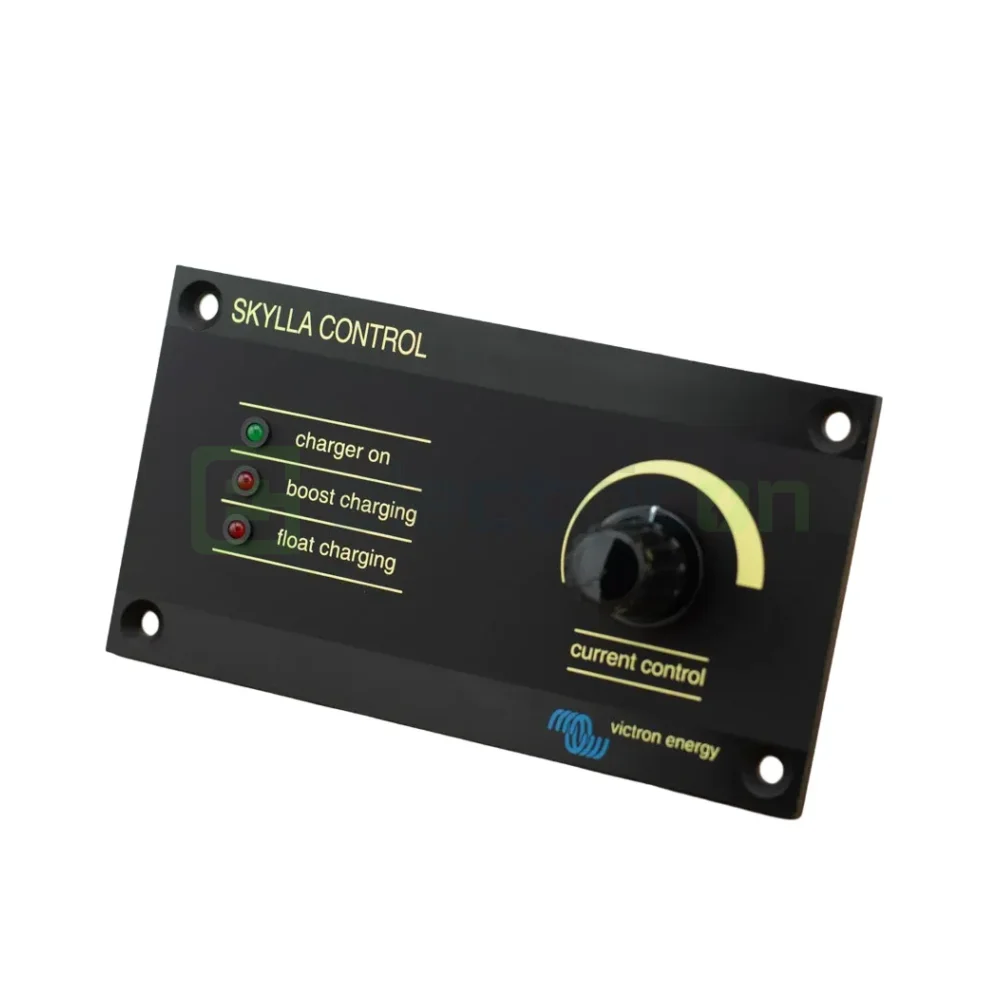

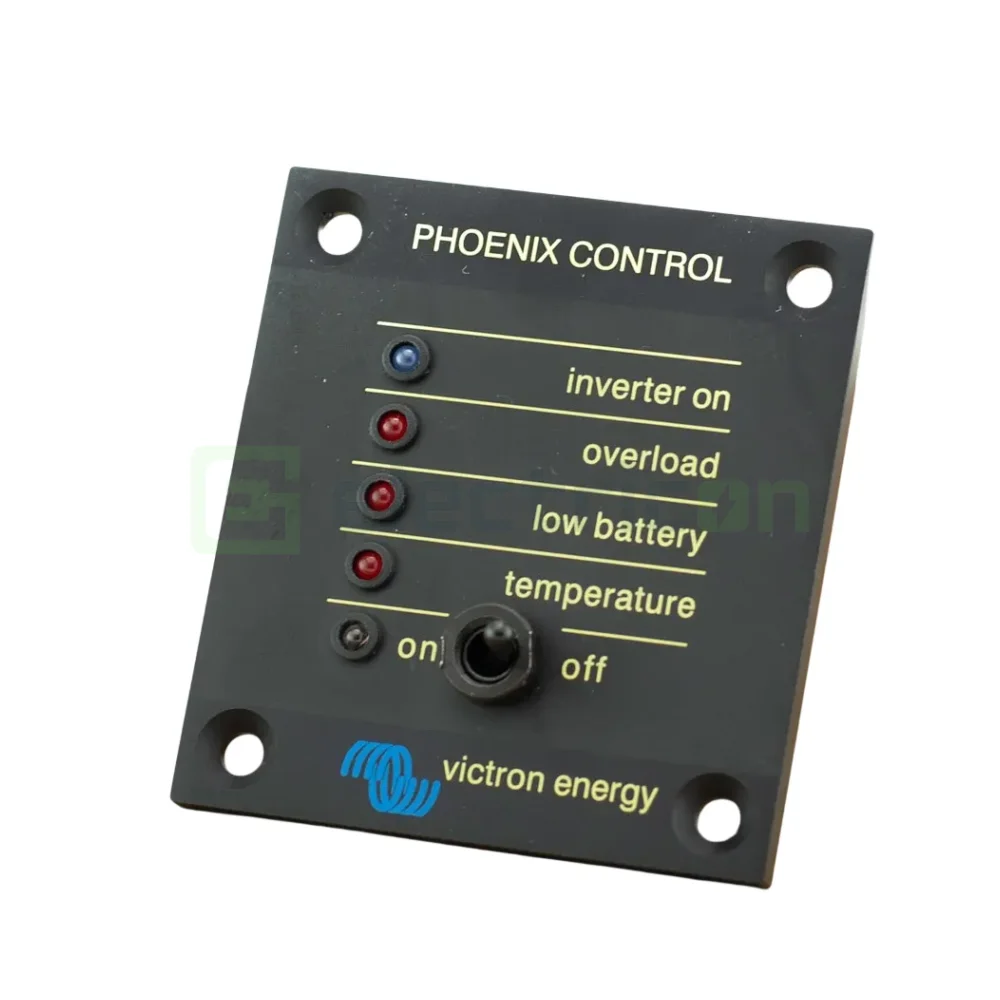

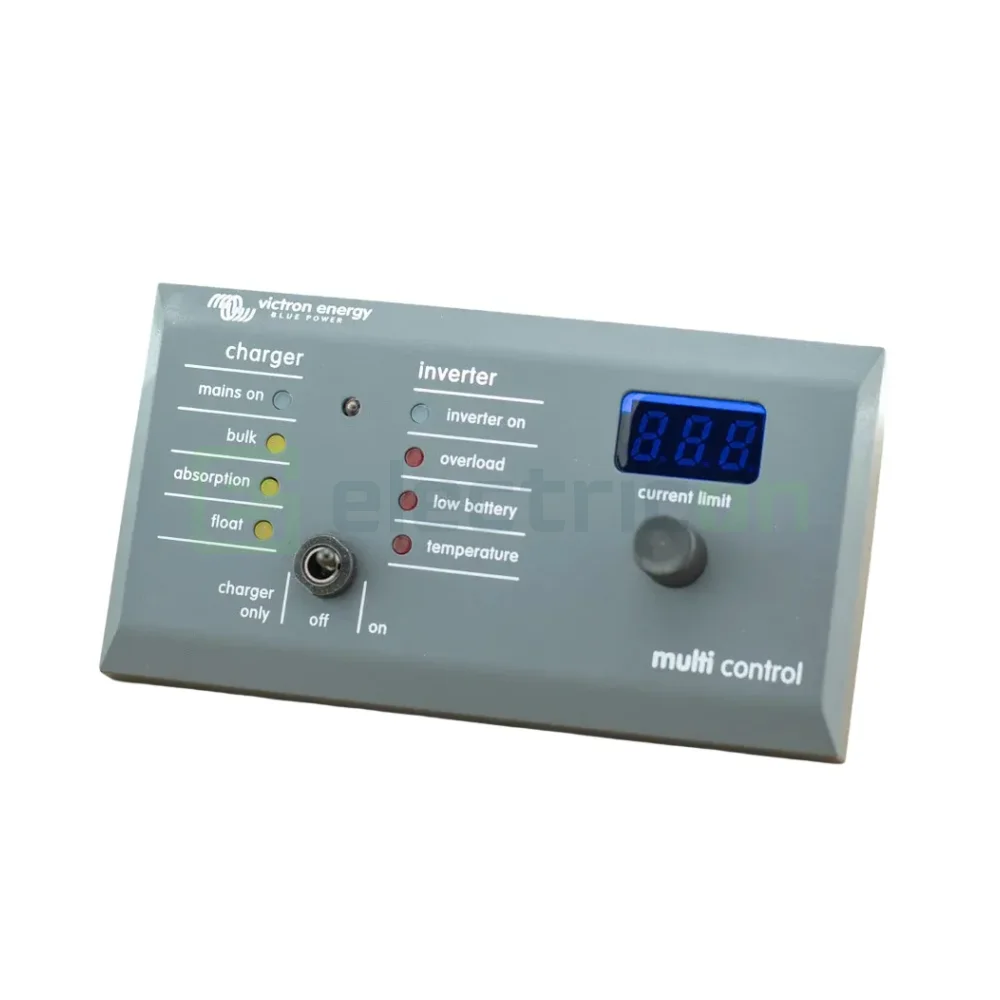

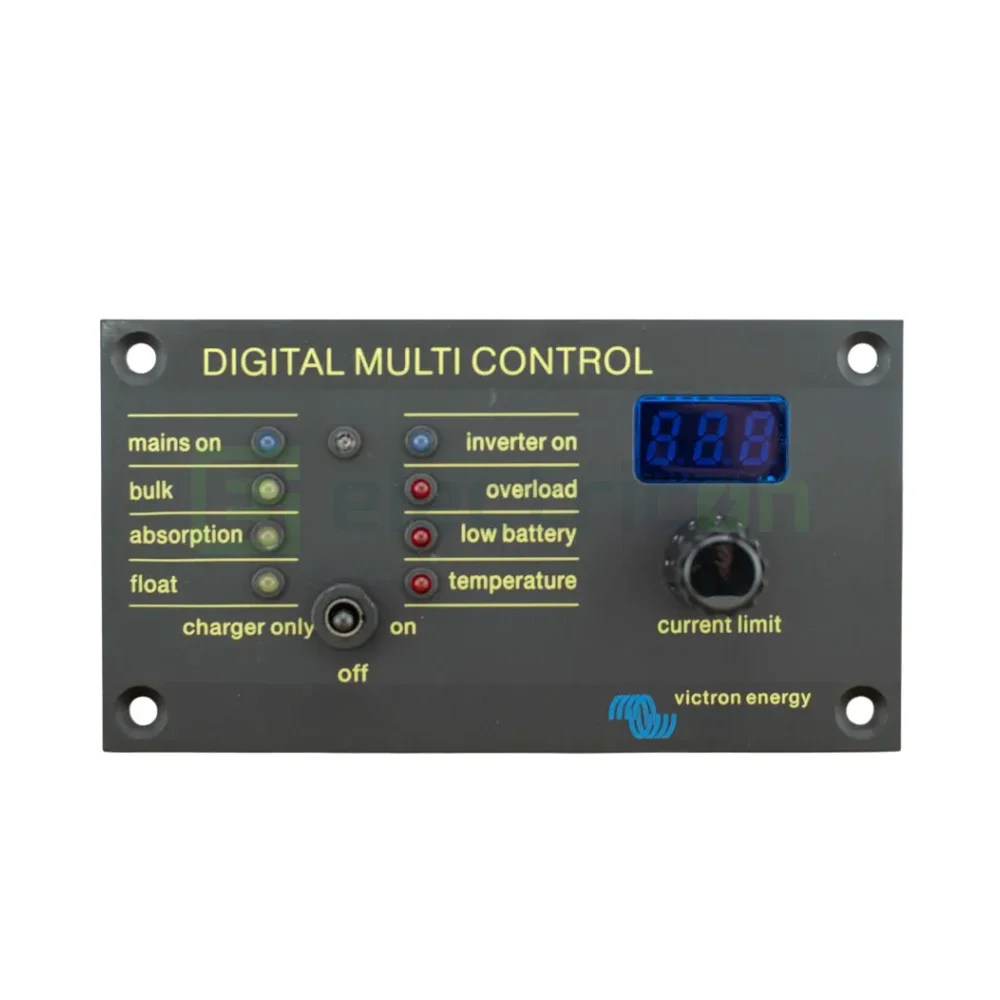

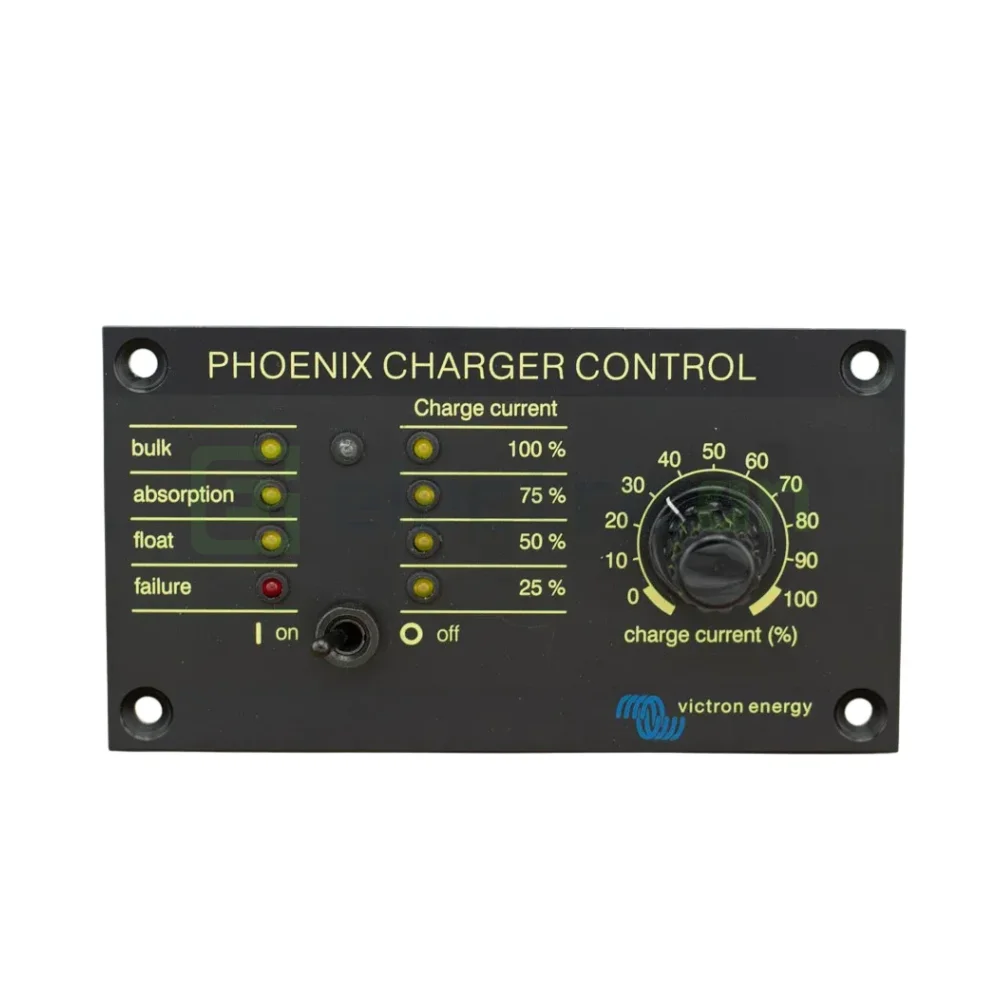

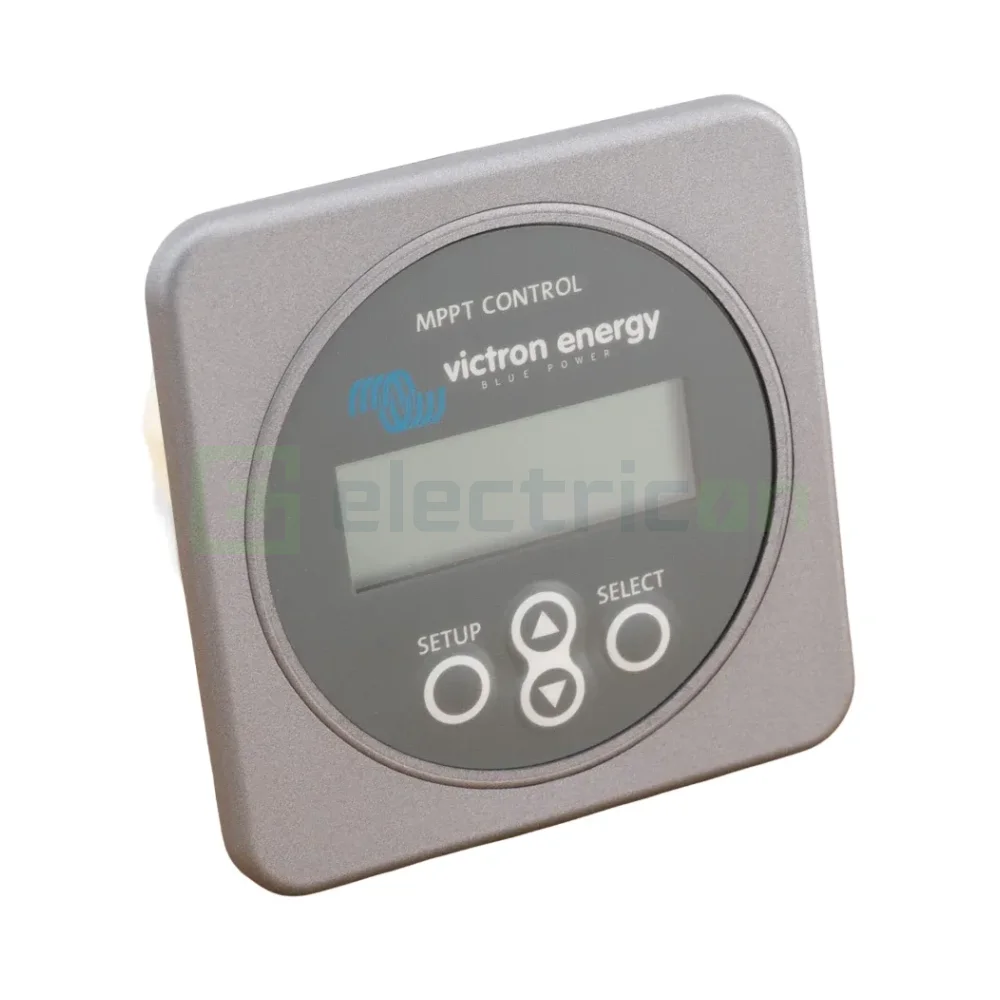

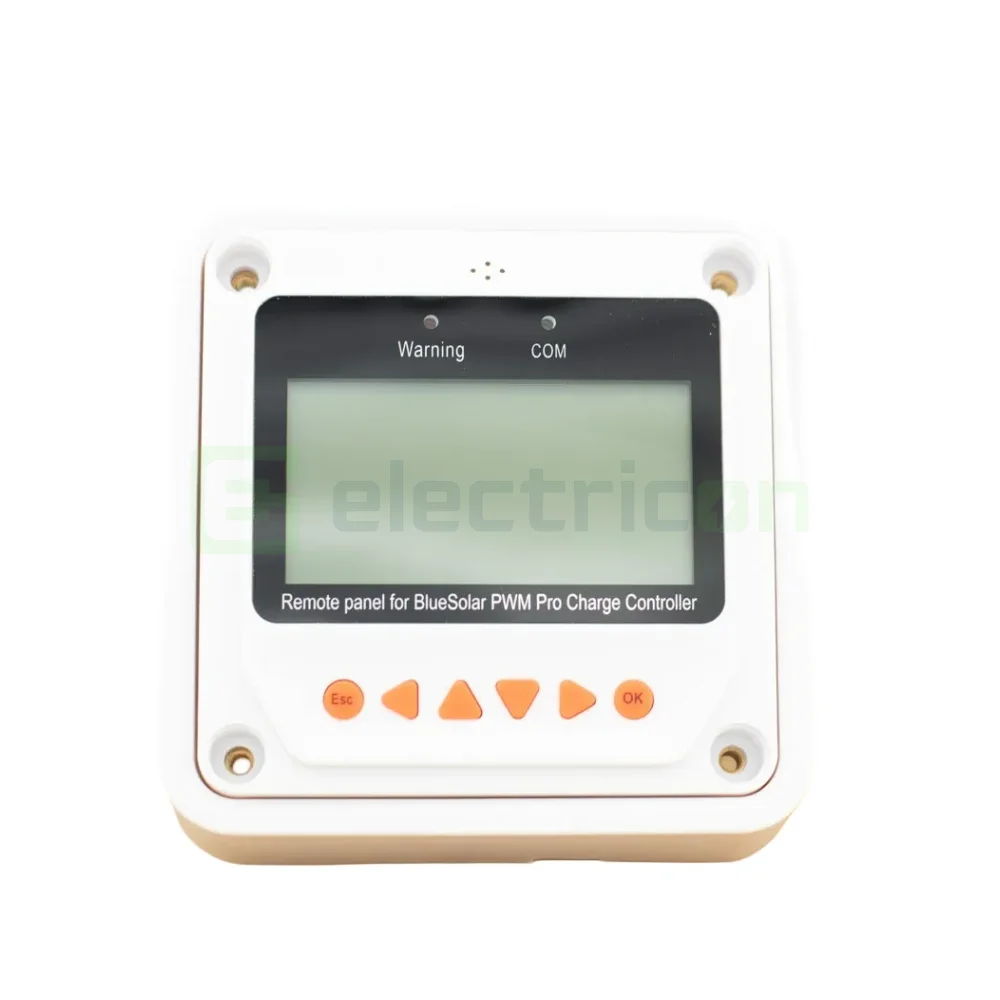

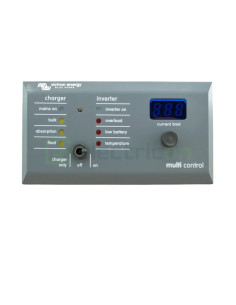

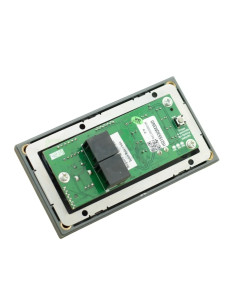

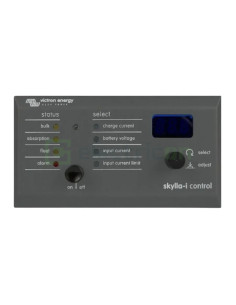

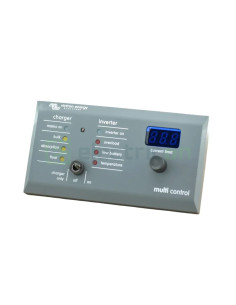

| Panou de comandă la distanță |
Pornire, oprire și reglaje de bază pentru un singur echipament, fără monitorizare de sistem |
| Contor de energie |
Măsoară consumul și energia livrată în rețea, pentru limitarea livrării și pentru afișarea consumului |

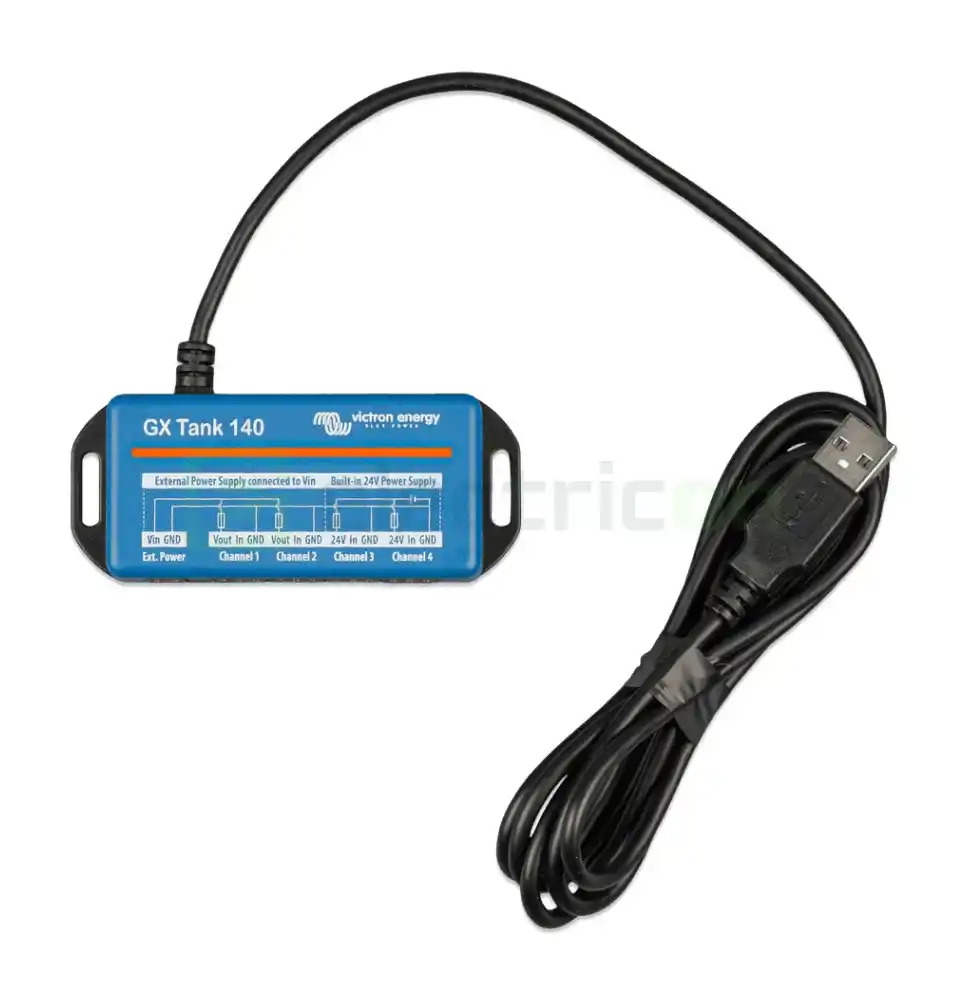

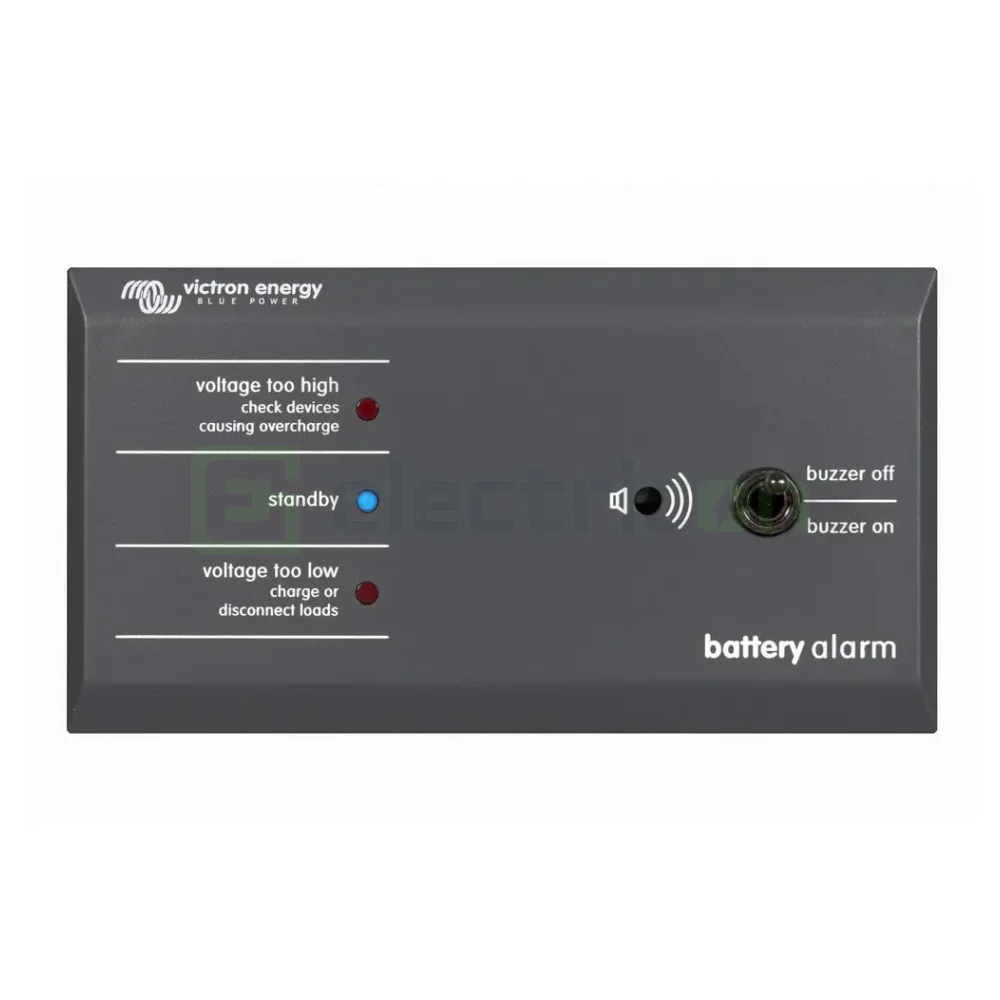

| Module de extensie |
Intrări și ieșiri suplimentare, senzori de nivel pentru rezervoare, alarme |
Porturile și protocolul
Numărul și tipul porturilor limitează câte echipamente se pot conecta. Fiecare familie de aparate folosește propriul protocol, iar un port liber de alt tip nu ajută.
Verificarea se face înainte de comandă. Se numără echipamentele de conectat, se identifică protocolul fiecăruia din manual și se compară cu porturile disponibile. Lista de compatibilitate a dispozitivului central arată și ce echipamente de alți producători pot fi integrate.
Odată conectate, echipamentele pot lucra coordonat. Invertorul primește starea bateriei de la monitorul de baterie, iar regulatorul își poate adapta încărcarea la limitele transmise de sistemul de management al bateriei.
Contoarele de energie
Contorul montat la punctul de racordare măsoară energia absorbită din rețea și cea livrată în rețea. Pe baza lui, invertorul poate limita livrarea la valoarea permisă de avizul de racordare sau poate alimenta prioritar consumul propriu.
Contorul se alege după numărul de faze, după curentul maxim, cu conectare directă sau prin transformatoare de curent, și după protocolul acceptat de invertor. Nu înlocuiește contorul de decontare al operatorului de distribuție.
Accesul la distanță
Accesul la distanță cere o legătură permanentă la internet, prin cablu de rețea, conexiune fără fir sau rețea mobilă. Fără ea, dispozitivul funcționează local, dar datele nu ies din instalație.
Datele istorice permit compararea producției între perioade și observarea unei scăderi treptate, cauzate de exemplu de umbrire nouă sau de murdărirea panourilor.
Ce nu face un echipament de monitorizare
Un echipament de monitorizare nu protejează instalația. Nu întrerupe circuite la defect, nu înlocuiește siguranțele și nu ține locul sistemului de management al bateriei.
Poate executa comenzi automate, de exemplu pornirea unui generator sau deconectarea unor consumatori, numai dacă funcțiile sunt configurate și echipamentul comandat admite legătura.

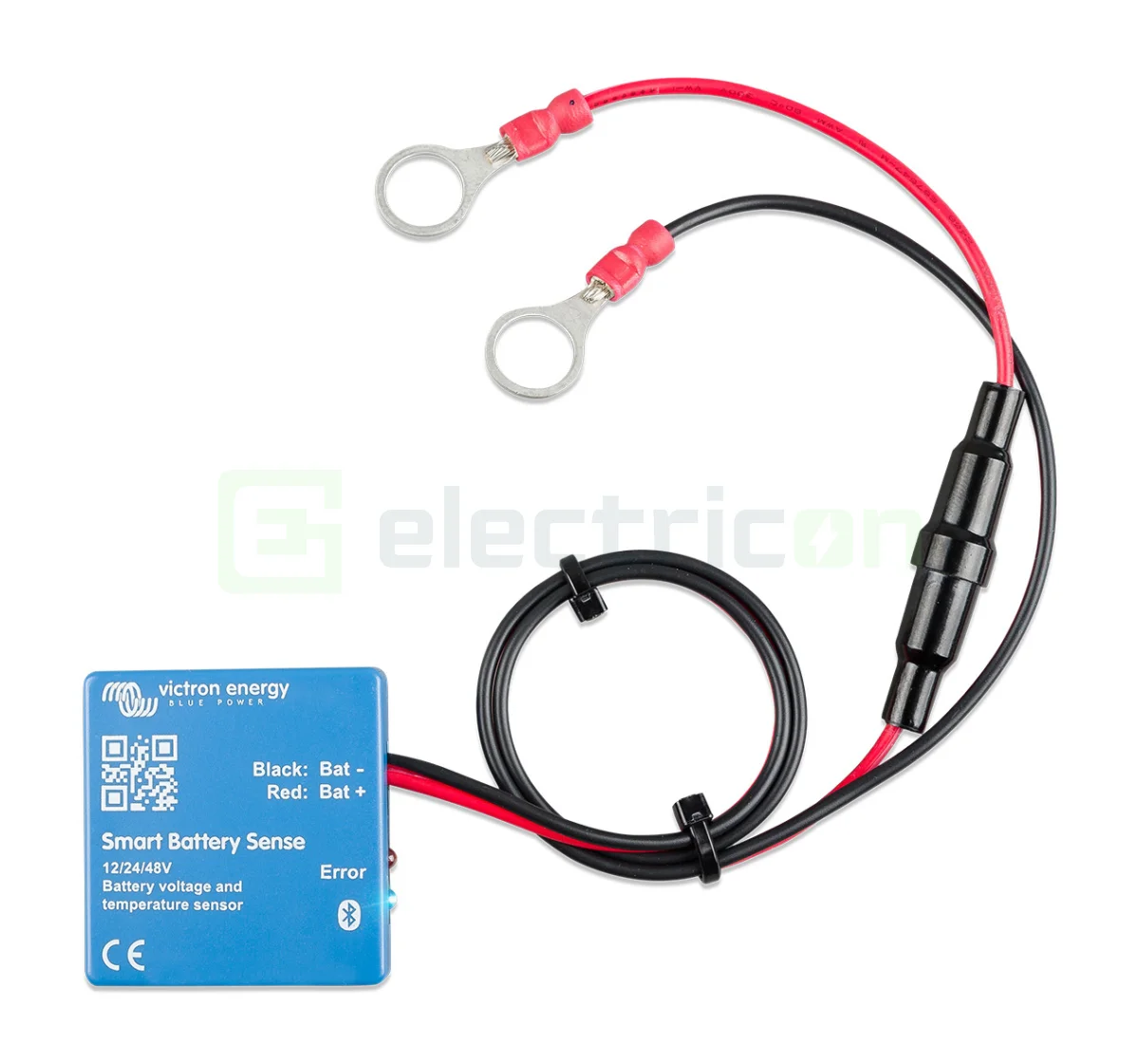

Starea de încărcare a bateriei
Tensiunea nu indică fiabil starea de încărcare, mai ales la bateriile cu litiu, unde rămâne aproape constantă pe cea mai mare parte a intervalului util. Măsurarea corectă se face cu un monitor de baterie cu șunt, care numără amperii intrați și ieșiți. Monitoarele se găsesc la accesorii baterii solare.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce diferență este între un dispozitiv central de monitorizare și un panou de comandă la distanță?
Panoul de comandă controlează un singur echipament: pornire, oprire și reglaje de bază. Dispozitivul central adună datele de la toate echipamentele, le trimite la distanță și poate coordona funcționarea lor.
Câte echipamente se pot conecta la dispozitivul de monitorizare?
Depinde de numărul și tipul porturilor. Fiecare familie de aparate folosește propriul protocol, iar un port liber de alt tip nu ajută. Se compară protocolul fiecărui echipament cu porturile disponibile, înainte de comandă.
La ce folosește un contor de energie într-un sistem fotovoltaic?
Măsoară energia absorbită din rețea și cea livrată. Pe baza lui, invertorul poate limita livrarea la valoarea permisă de aviz sau poate alimenta prioritar consumul propriu. Nu înlocuiește contorul de decontare al operatorului.
Este nevoie de internet pentru monitorizare?
Doar pentru accesul de la distanță și pentru păstrarea datelor istorice. Local, dispozitivul funcționează fără conexiune. Legătura se face prin cablu de rețea, conexiune fără fir sau rețea mobilă, la instalațiile izolate.
Poate dispozitivul de monitorizare să pornească automat un generator?
Da, dacă funcția este configurată și generatorul admite comanda. Din fabrică, dispozitivul doar observă și raportează. Nu întrerupe circuite la defect și nu înlocuiește protecțiile instalației.
Este nevoie de un ecran pentru dispozitivul de monitorizare?
Nu neapărat. Unele dispozitive au ecran propriu, altele acceptă un ecran separat, iar altele se urmăresc exclusiv din aplicație. Un ecran în spațiul locuit are sens acolo unde consumul se ajustează manual, după producție.
De ce nu arată tensiunea bateriei cât mai este încărcată?
La bateriile cu litiu, tensiunea rămâne aproape constantă pe cea mai mare parte a intervalului util. Starea de încărcare se măsoară corect cu un monitor de baterie cu șunt, care numără amperii intrați și ieșiți.
