Contor bidirecțional monofazat 100 A, conectare directă - Fronius TS 100A-1 42,0411,0344

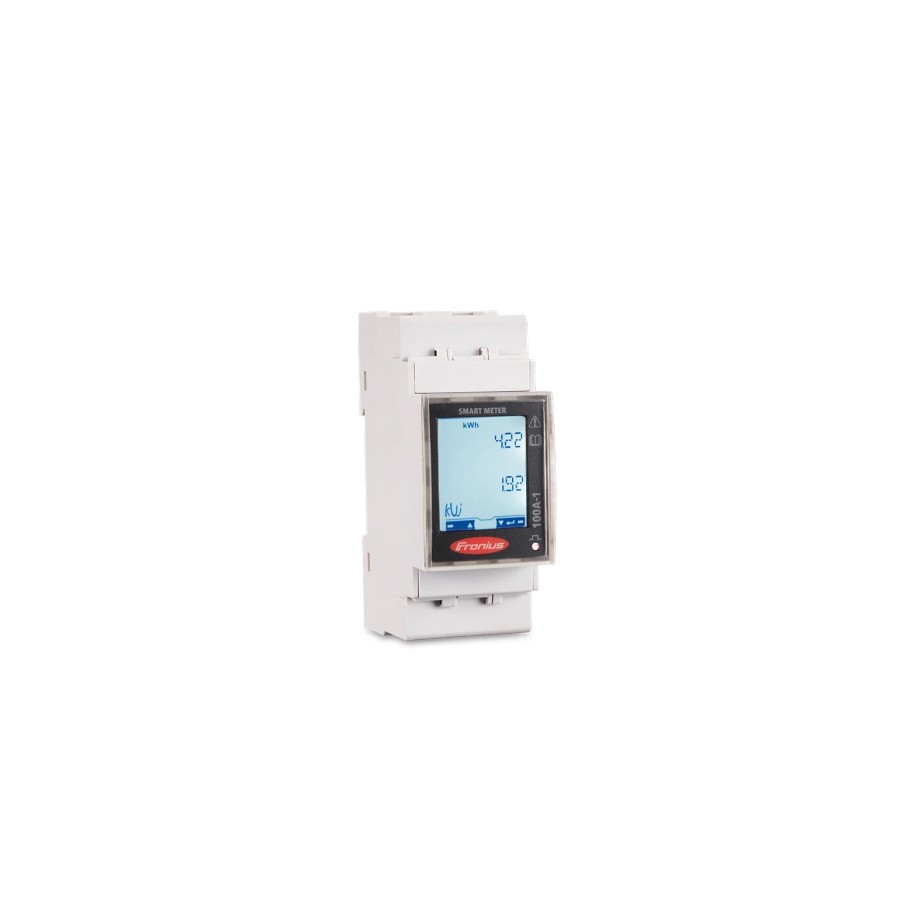

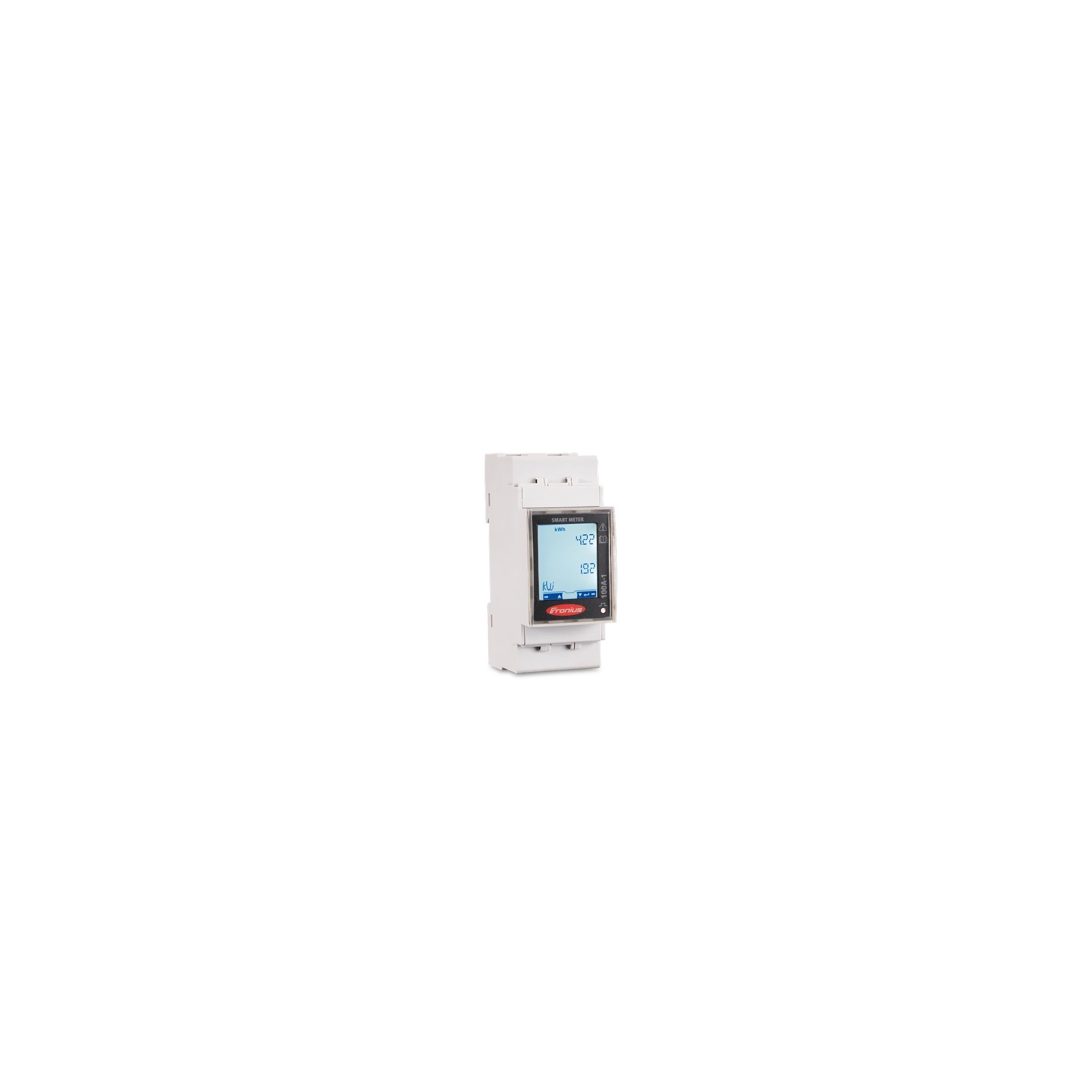

Contor bidirecțional Fronius Smart Meter TS 100A-1, cod 42,0411,0344

Fronius Smart Meter TS 100A-1 măsoară pe o singură fază energia absorbită din rețea și energia injectată în rețea. Valorile ajung la invertorul Fronius sau la Fronius Datamanager 2.0 prin interfața Modbus RTU (RS485). Pe baza lor, invertorul aplică limitarea dinamică a puterii injectate, iar Fronius Solar.web afișează consumul instalației.

Contorul se conectează direct pe conductoarele de fază și nul, fără transformatoare de curent. Față de Fronius Smart Meter 63A-1, acceptă un curent maxim de 100 A, nu 63 A. Primește conductoare de până la 25 mm², nu 16 mm². Operarea se face de pe afișajul tactil.

Date electrice de utilizare

• Tensiune nominală 230 V, monofazat, cu domeniu de funcționare 161 … 276 V.
• Curent maxim Imax 100 A, curent de referință Ib 5 A, curent de pornire 40 mA.
• Frecvență nominală 50 – 60 Hz, cu toleranță 45 – 65 Hz.
• Destinat rețelelor publice TN și TT, cu montaj fix.
• Protecția la supracurent din amonte are curentul nominal de cel mult 100 A și protejează borna L1.
• Pe lângă protecția la supracurent, circuitul necesită un dispozitiv de separare conform IEC 60947-1 și IEC 60947-3, montat vizibil, aproape de contor.
• Contorul nu are intrări pentru transformatoare de curent. Peste 100 A pe fază se folosește un model cu transformatoare, de exemplu Fronius Smart Meter IP 5kA-3.
• Contorul nu se folosește pentru facturarea energiei către subchiriași și nici pentru alimentarea dispozitivelor medicale de susținere a vieții.

Conexiuni

• Circuitul de măsură are borne cu șurub pentru conductoare de 1 … 25 mm², strânse cu cel mult 2,8 Nm.
• Bornele de comunicație primesc conductoare de 0,05 … 1,5 mm², strânse cu cel mult 0,5 Nm.
• Ieșirea de date este RS485 cu 3 conductoare, izolată galvanic față de circuitul de măsură.
• Legătura cu invertorul se face cu cablu de rețea CAT5 sau superior, pe o lungime de cel mult 300 m.
• Liniile de date D+/D- și M0+/M0- folosesc aceeași pereche torsadată. Producătorul recomandă cablu torsadat ecranat.
• Rezistența de terminație de 120 Ω este integrată. Se activează printr-o punte între bornele M și T.

Montaj și construcție

• Montaj în interior, pe șină DIN de 35 mm, cu lățime de 2 module DIN 43880.
• Grad de protecție IP51 pentru carcasă și IP20 pentru borne, conform EN 60529.
• Carcasă din Noryl autostingător, cu capace de borne sigilabile.
• Clasă de protecție II, categorie de instalare III, grad de poluare 2.
• Temperatura de funcționare este de −25 … +65 °C.
• Contorul se amplasează fie la punctul de injectare în rețea, fie pe ramura de consum. Poziția se declară la configurare, în interfața invertorului.

Aplicații

• Contor principal în instalații fotovoltaice monofazate cu invertoare Fronius GEN24 sau cu invertoare Fronius dotate cu Datamanager 2.0.
• Limitarea dinamică a puterii injectate, când operatorul de rețea impune o valoare maximă. Limita se setează în procente sau în wați.
• Comunicația dintre componente în instalațiile Fronius cu baterie sau cu Fronius Ohmpilot, unde contorul este obligatoriu.
• Contor secundar pentru consumatori sau generatoare individuale. La GEN24 se folosesc cel mult 7 contoare secundare, la SnapINverter cel mult 3.

Variante înrudite din serie

• Fronius Smart Meter 63A-1: monofazat, curent maxim 63 A, conductoare de 1 … 16 mm².
• Fronius Smart Meter TS 65A-3: trifazat, curent maxim 3 × 65 A, conectare directă.
• Fronius Smart Meter 63A-3: trifazat, curent maxim 3 × 63 A, conectare directă.
• Fronius Smart Meter IP 5kA-3: trifazat, cu transformatoare de curent de 333 mV, până la 3 × 5000 A. Comunică și prin Modbus TCP, pe LAN și WLAN.
