Invertoare

Invertorul transformă curentul continuu în curent alternativ de 230 sau 400 V. Sub aceeași denumire se vând însă trei categorii de echipamente, cu roluri diferite și fără posibilitatea de a le înlocui unul cu altul.

Prima verificare la alegere este ce anume face aparatul. Există trei variante: doar conversie, conversie plus încărcarea bateriei, sau injecție directă în rețea din șirul de panouri.

Cele trei tipuri de invertor

Un invertor de rețea nu are baterie și nu are ce alimenta la o pană de curent. Se oprește, ca măsură de siguranță pentru cei care intervin pe rețea. Un invertor-încărcător continuă să alimenteze circuitele legate la ieșirea lui.

Există și aparate hibride, care reunesc funcțiile invertorului de rețea cu gestionarea unei baterii. Ele se comportă ca ambele categorii, în limitele declarate de producător.

Puterea: VA, W și vârful de pornire

Puterea unui invertor se declară în VA, nu în W. Un aparat de 5000 VA livrează 5000 W numai la sarcină pur rezistivă. La un consumator cu factor de putere mai mic, puterea activă disponibilă scade.

La aceasta se adaugă temperatura. Puterea nominală se declară de regulă la 25 °C, iar la 40 °C aparatul livrează mai puțin. Ambele valori apar în fișa tehnică.

Separat de puterea continuă, invertorul declară o putere de vârf, pe interval scurt. Ea contează la pornirea motoarelor: hidrofor, pompă, compresor de frigider sau de aer condiționat. Un aparat dimensionat doar pe consumul nominal nu pornește un motor cu vârf de anclanșare mare.

Gradul de protecție și locul de montaj

Gradul de protecție decide unde poate fi montat aparatul. Invertoarele-încărcătoare au de regulă protecție redusă la praf și apă, deci cer un spațiu închis. Multe invertoare de rețea au protecție ridicată și admit montajul pe perete exterior.

Diferența nu este o preferință de instalare, ci o limită declarată. Un aparat destinat interiorului, montat sub streașină, iese din condițiile de garanție și se poate defecta la prima ploaie cu vânt.

Se verifică și temperatura ambiantă admisă, plus spațiul liber cerut în jurul carcasei pentru răcire.

Monofazat, trifazat și funcționare în paralel

• Un branșament monofazat cere un invertor monofazat. Puterea totală este limitată de puterea aprobată a branșamentului.
• Un branșament trifazat permite fie un invertor trifazat, fie trei aparate monofazate configurate pentru cele trei faze.
• Multe invertoare-încărcătoare admit funcționarea în paralel, pentru putere mai mare. Numărul maxim de unități este declarat de producător.
• Într-o configurație trifazată, echilibrarea sarcinii pe faze rămâne responsabilitatea proiectului.

Comportamentul la căderea rețelei

La un invertor-încărcător, trecerea pe baterie durează câteva milisecunde. Timpul declarat contează pentru echipamentele care nu tolerează o întrerupere: calculatoare, echipamente de rețea, centrale termice cu automatizare.

Circuitele care rămân alimentate sunt doar cele legate la ieșirea invertorului. Separarea lor se face în tablou, la montaj, și se stabilește din proiect. Un invertor montat fără această separare alimentează tot, iar bateria se descarcă în câteva ore.

Combinarea invertorului de rețea cu invertorul-încărcător

În sistemele cuplate în curent alternativ, invertorul de rețea produce, iar invertorul-încărcător preia surplusul și îl trimite în baterie. Metoda permite extinderea unui sistem existent fără refacerea părții de curent continuu.

Combinația funcționează numai între aparate declarate compatibile de producători, cu versiuni de firmware indicate în documentație. Compatibilitatea se verifică înainte de comandă, nu se presupune din faptul că ambele sunt invertoare.

Producători

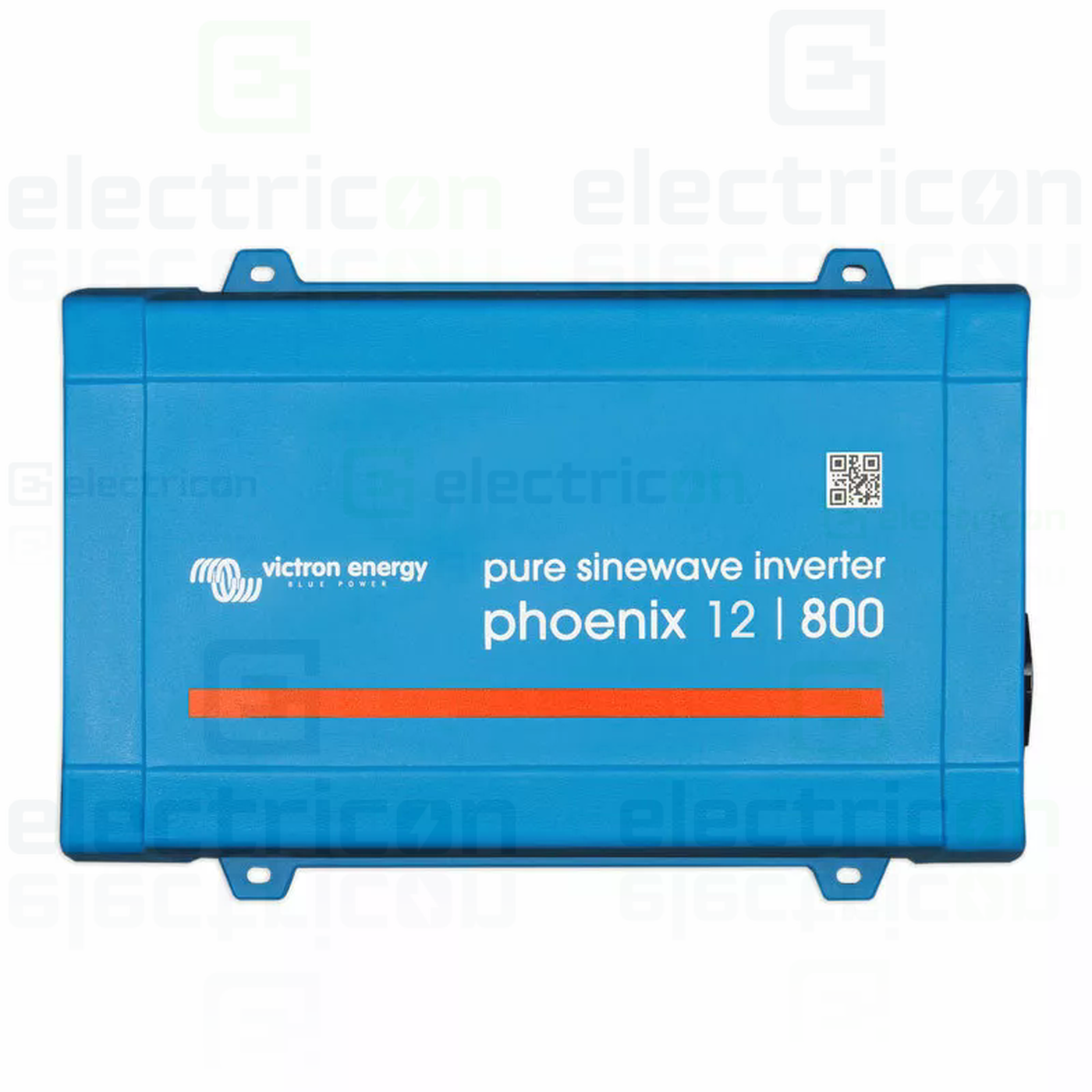

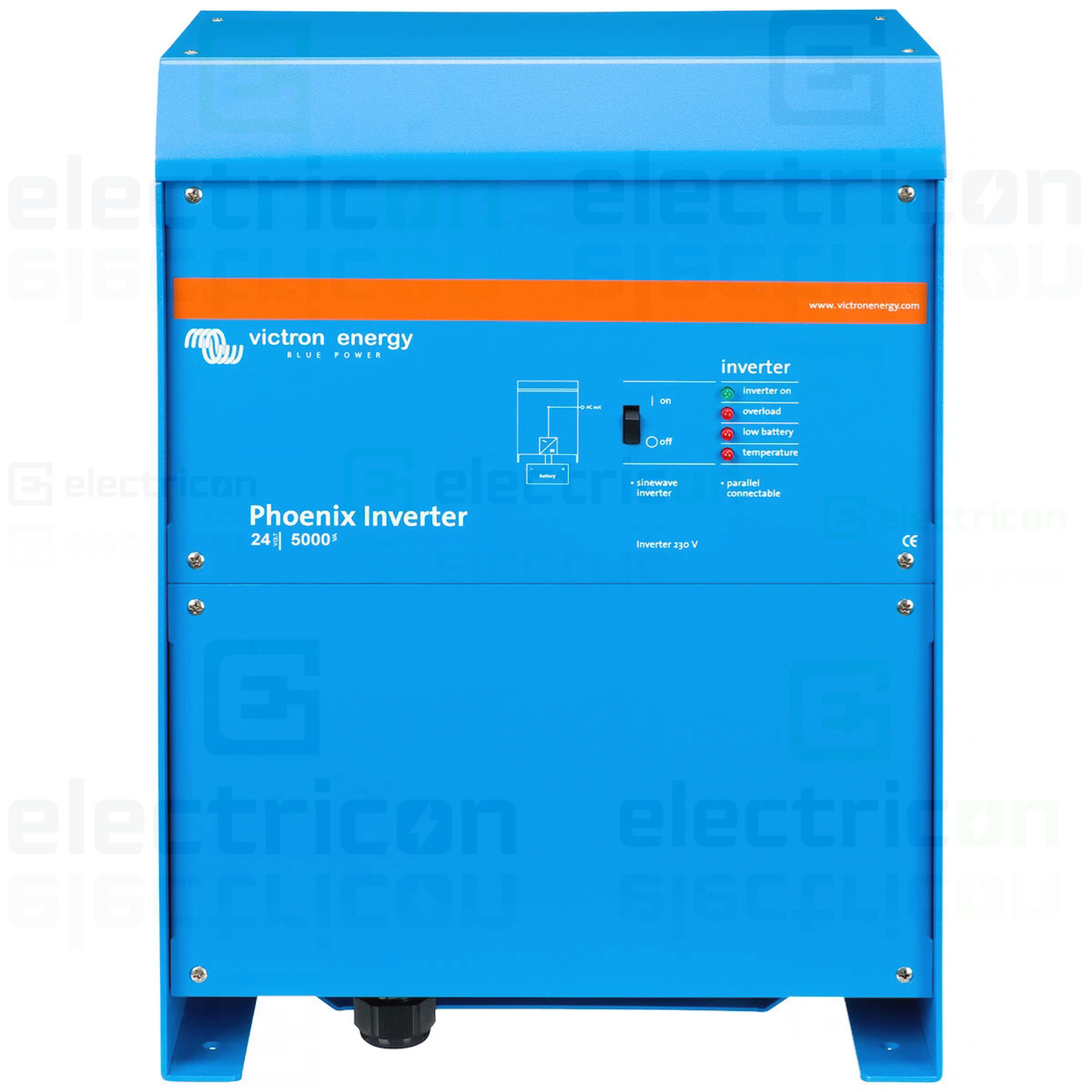

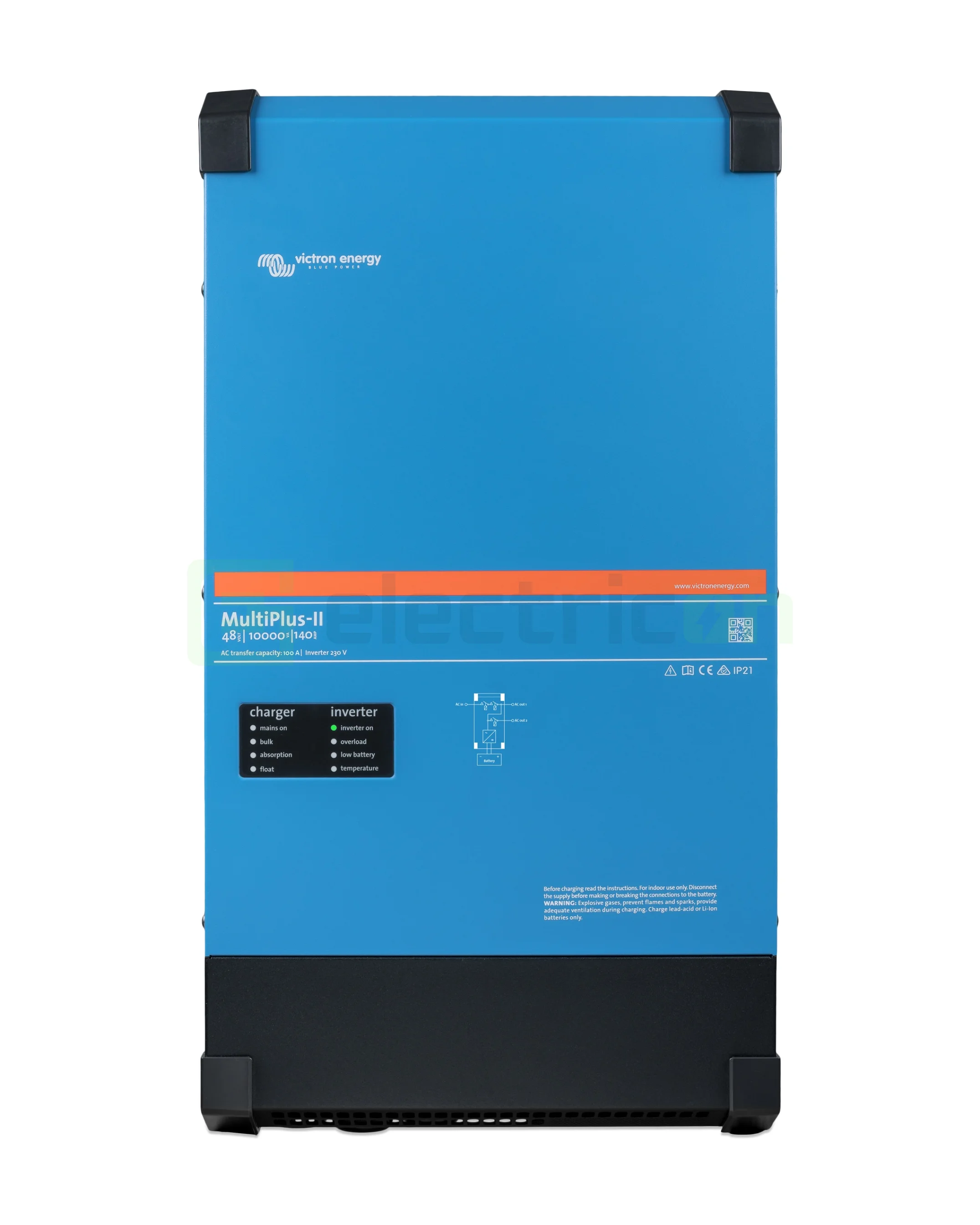

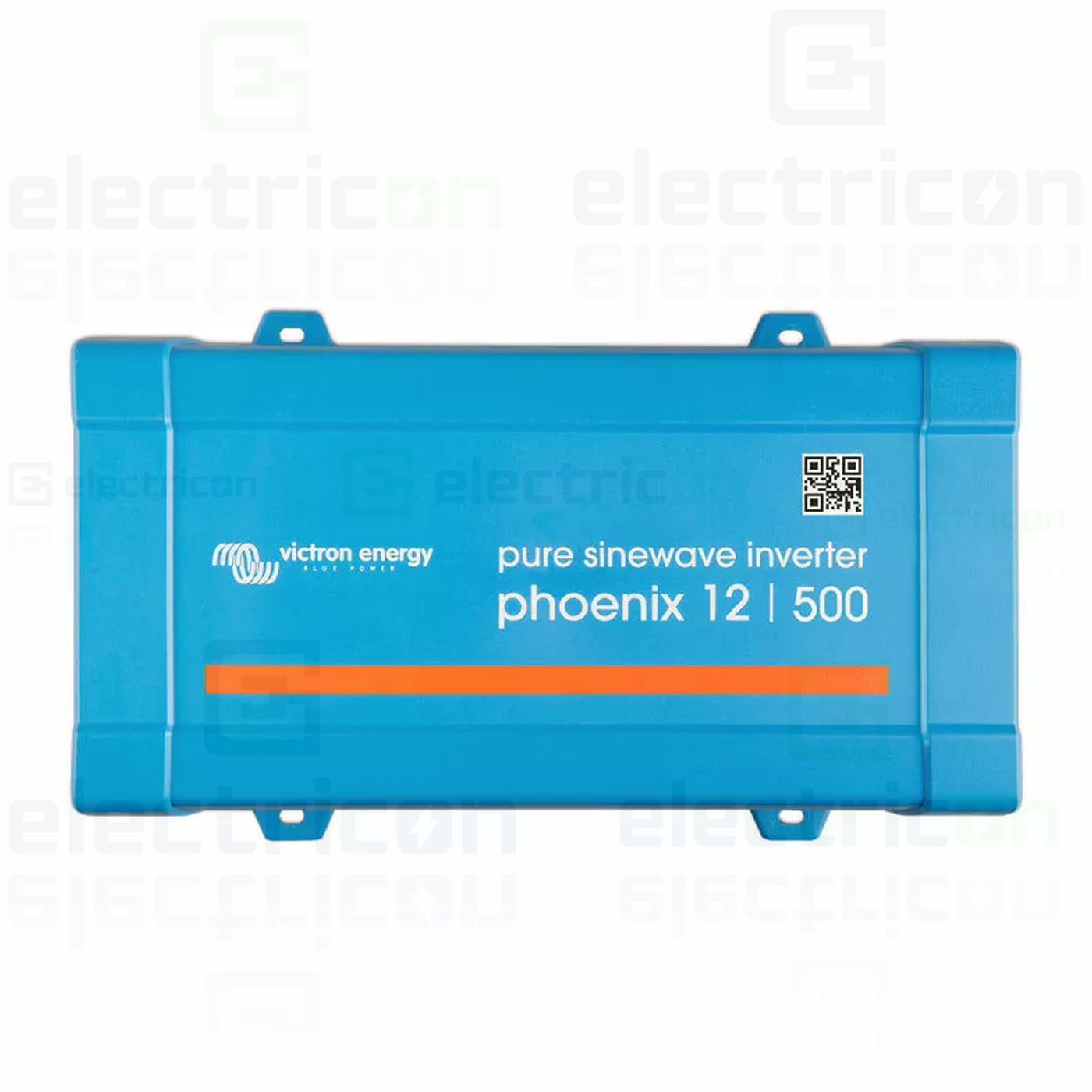

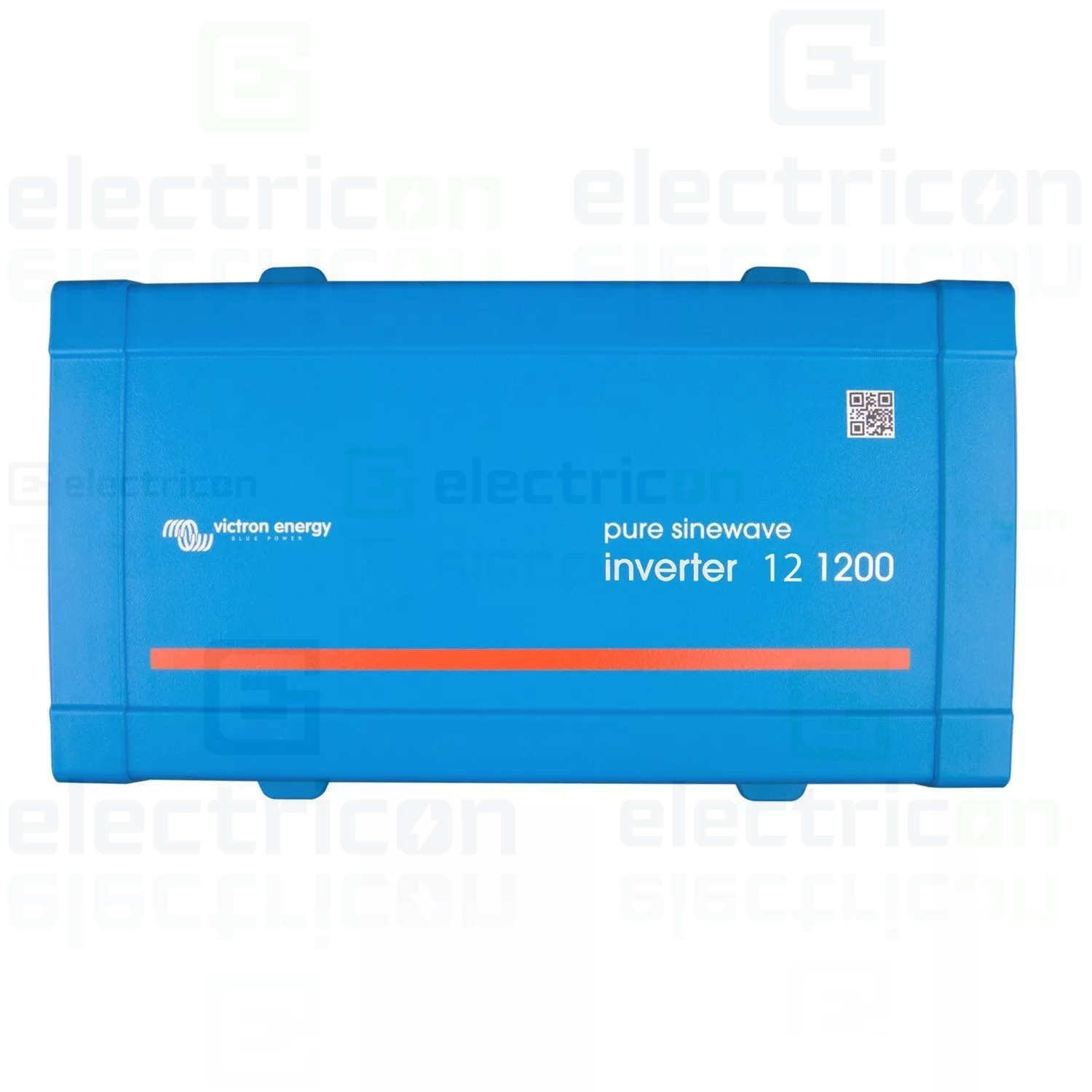

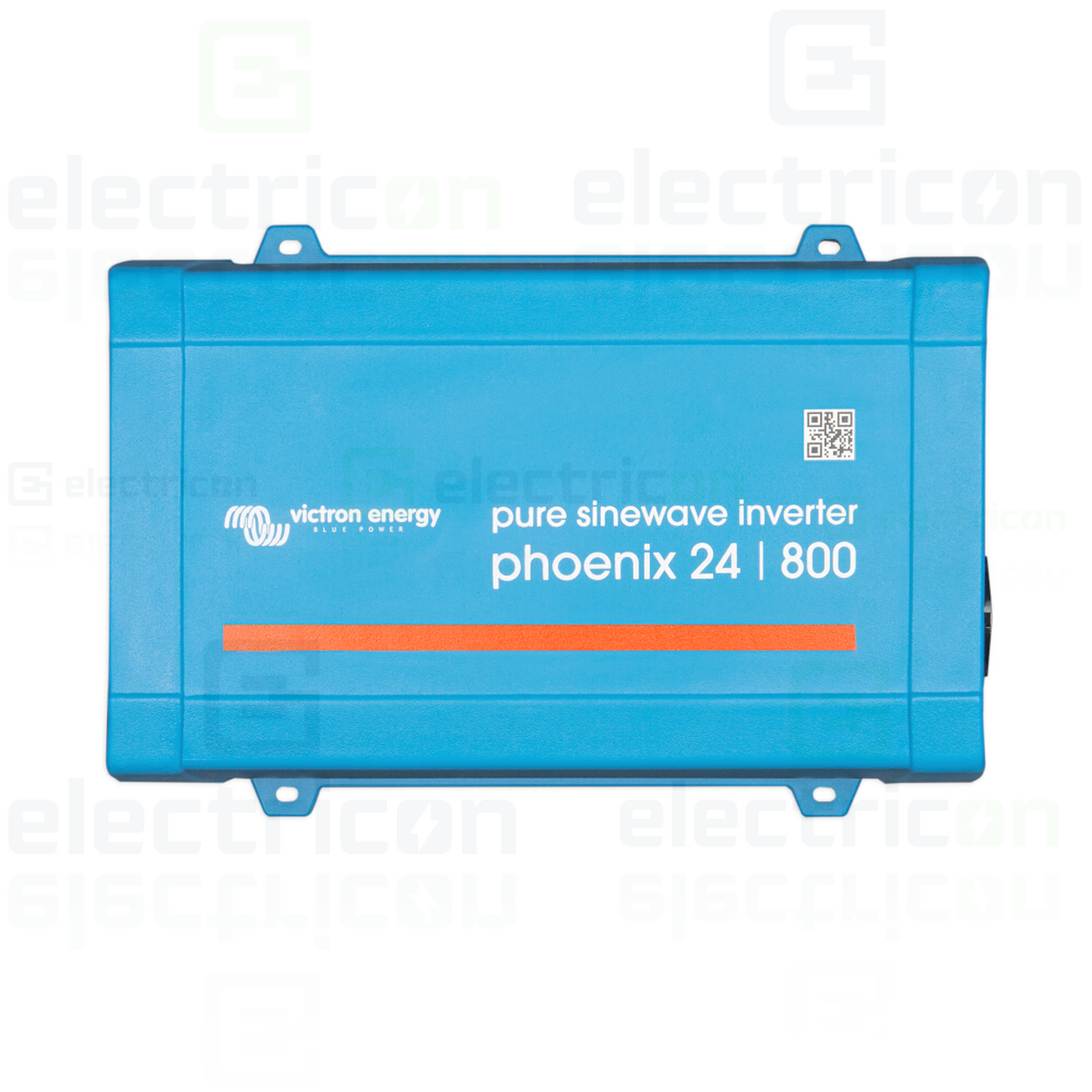

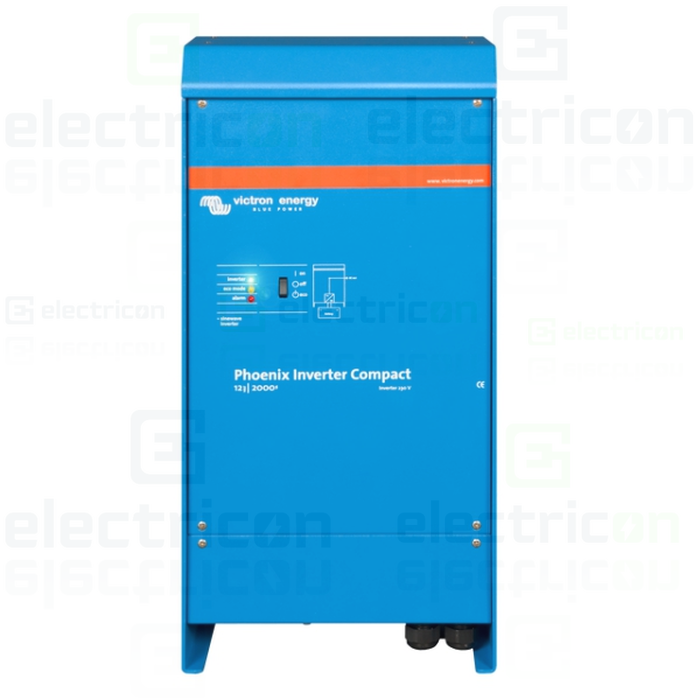

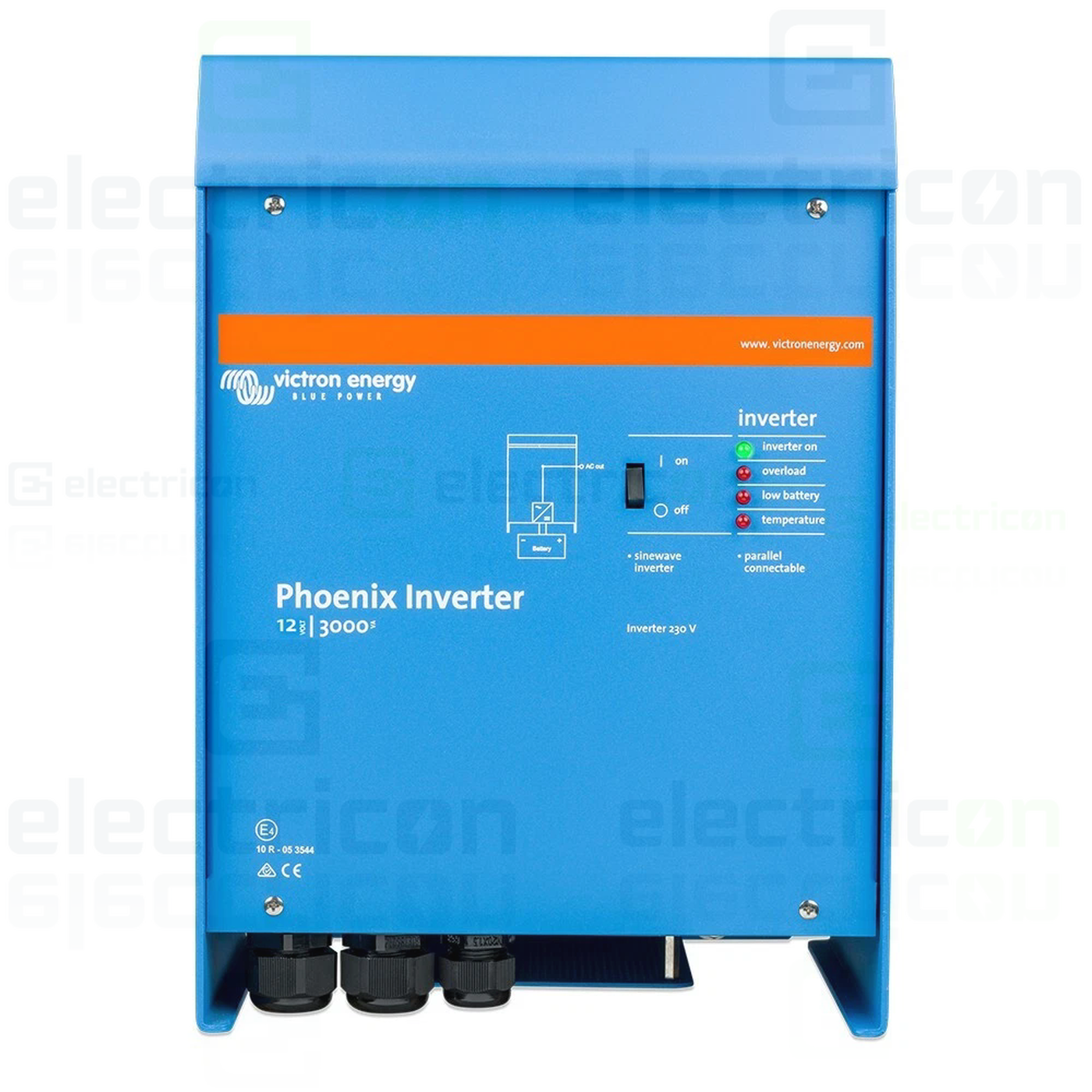

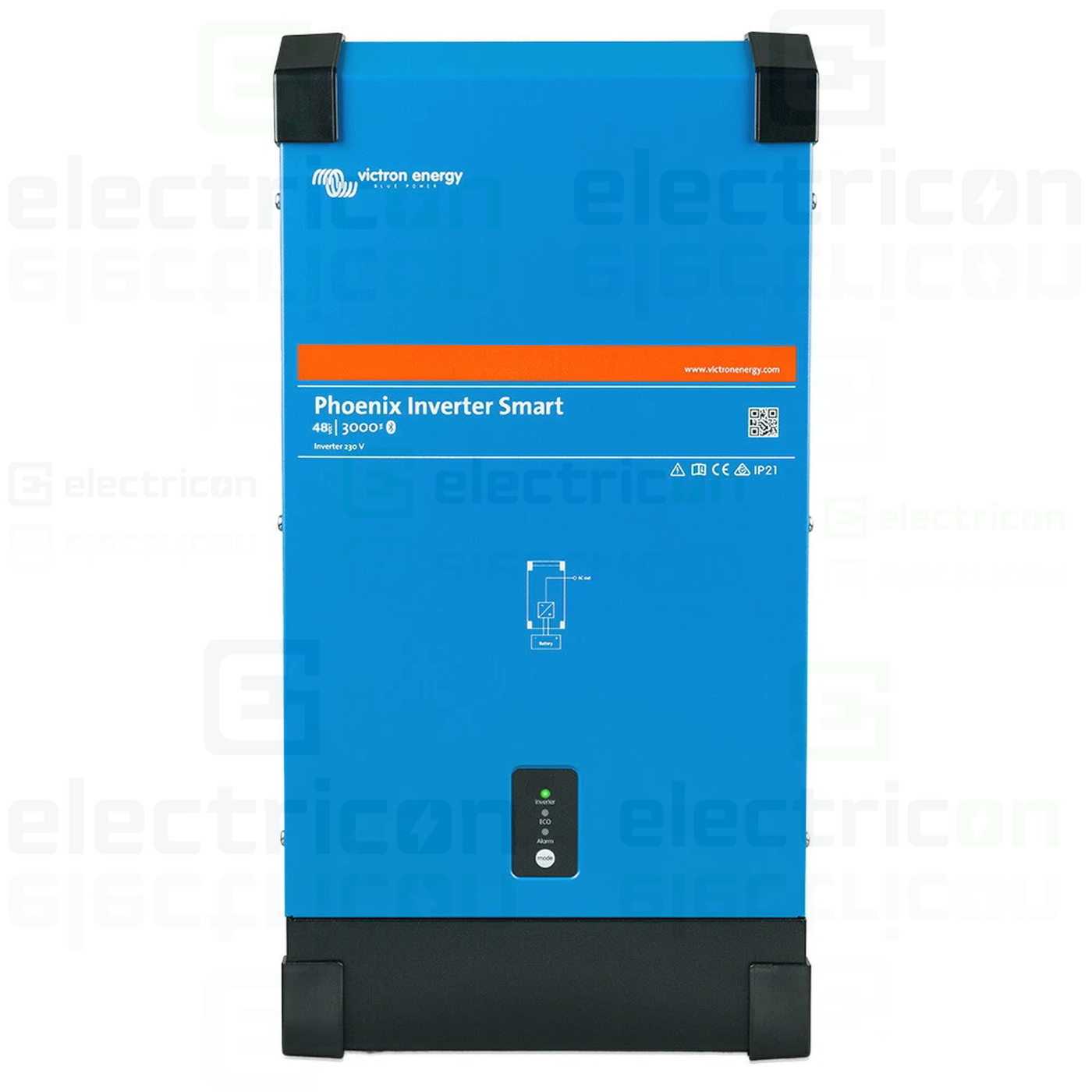

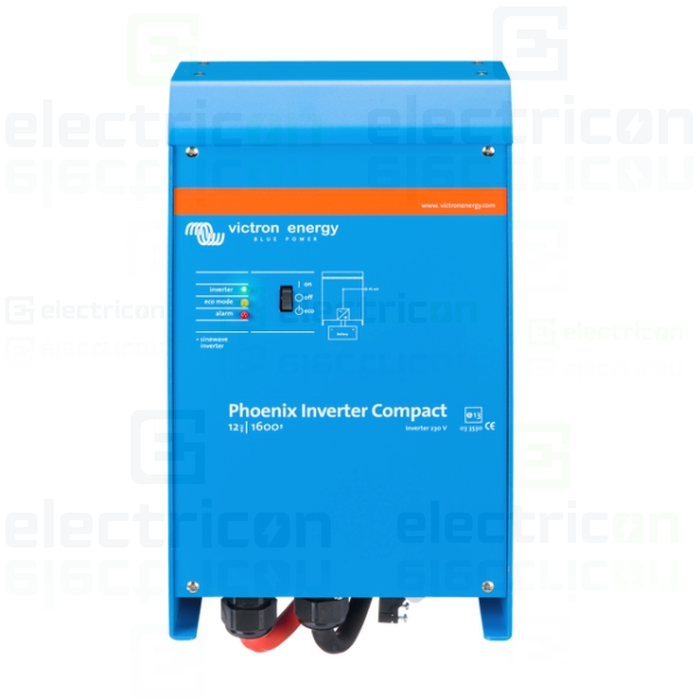

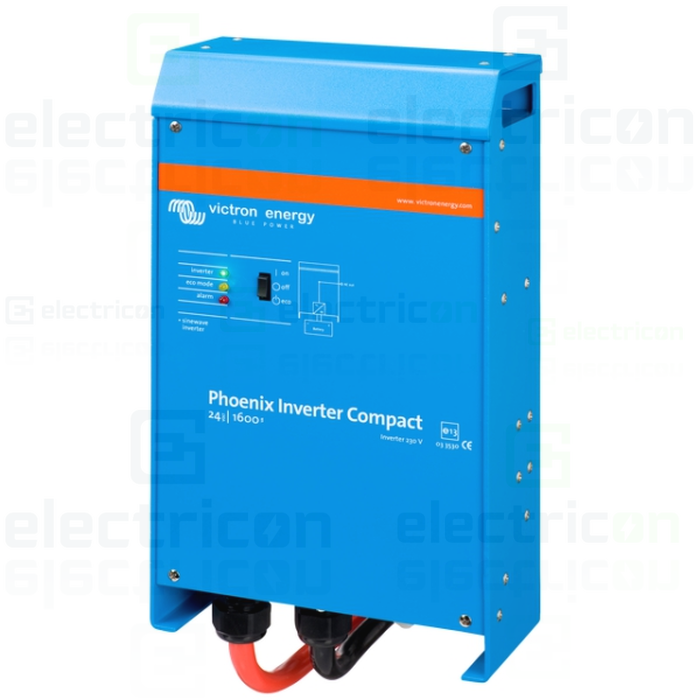

Invertoarele pentru sisteme cu baterie sunt acoperite de Victron Energy. Gama Phoenix acoperă conversia simplă, MultiPlus și Quattro sistemele hibride, iar EasySolar variantele care includ regulatorul MPPT în aceeași carcasă. Invertoarele de rețea și cele hibride de acoperiș sunt acoperite de Fronius, în variante monofazate și trifazate.

Categorii înrudite

• Regulatoare de încărcare solară MPPT, pentru sistemele cuplate în curent continuu
• Baterii fotovoltaice, dimensionate pe aceeași tensiune de sistem
• Echipamente de monitorizare GX
• Siguranțe fuzibile de curent continuu, pe legătura cu bateria
• Panouri fotovoltaice
• Toate materialele pentru sisteme fotovoltaice
