AFDD – Detectoare arc electric

Detectorul de arc electric, prescurtat AFDD, sesizează arcul apărut într-o legătură slăbită sau într-un conductor deteriorat. Acest defect nu produce nici supracurent, nici curent de scurgere la pământ. Nu îl declanșează nici siguranța automată, nici întrerupătorul diferențial.

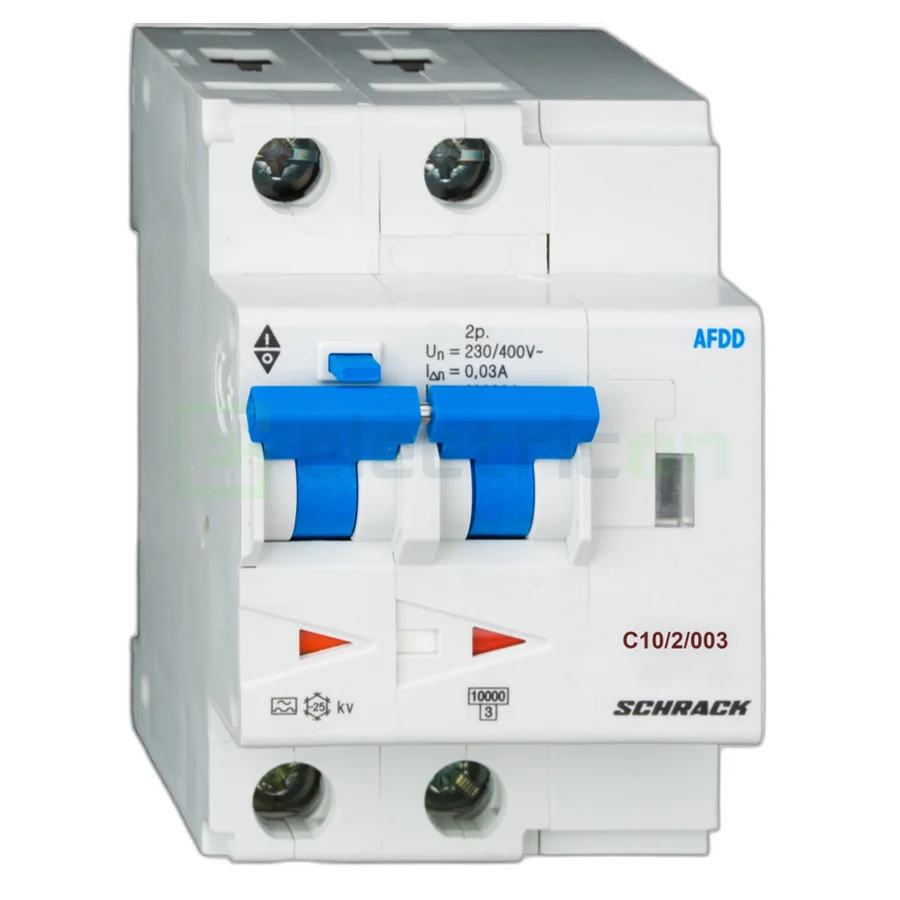

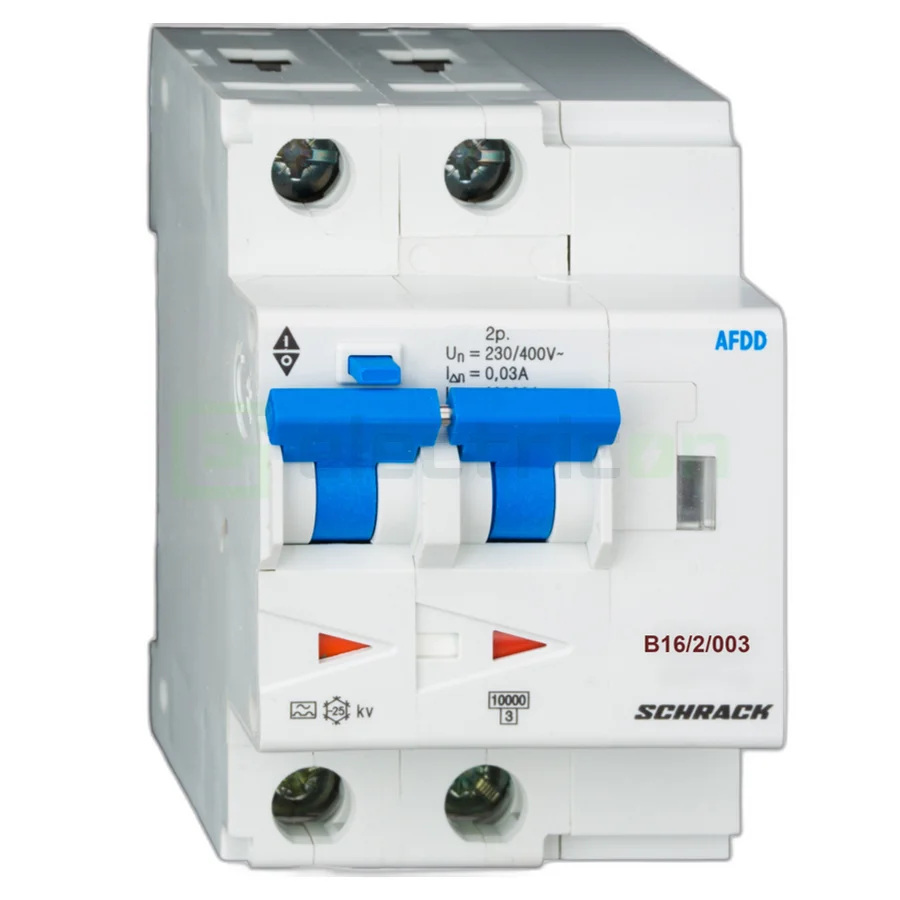

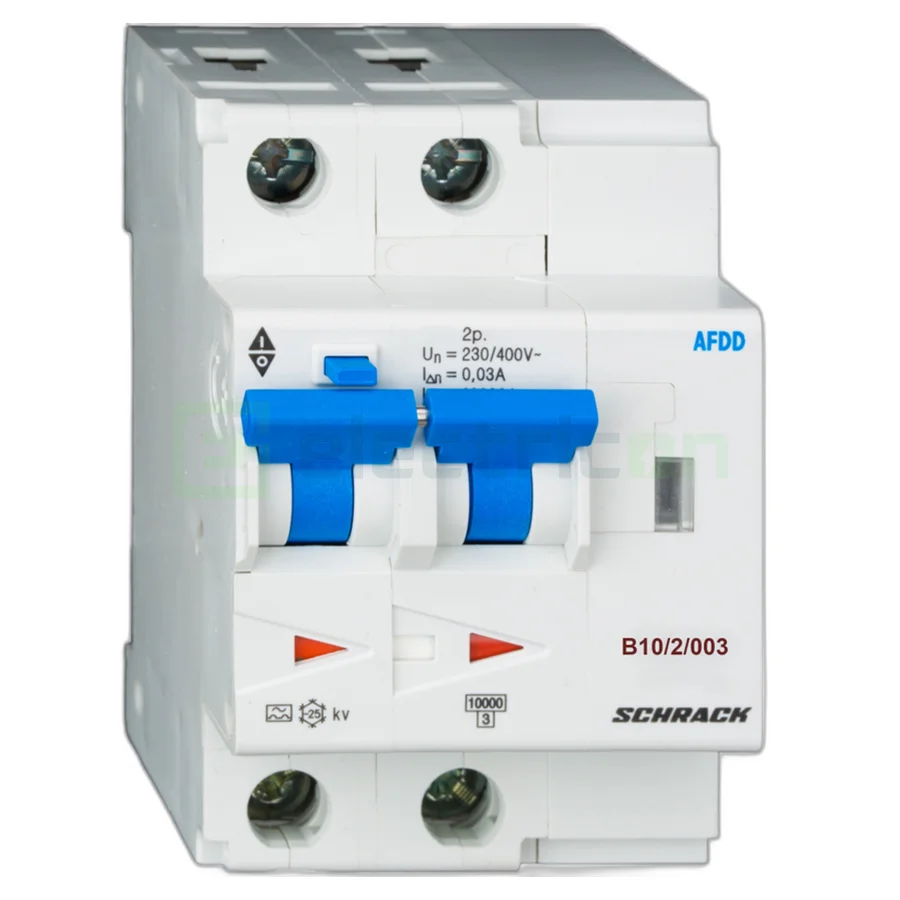

Aparatele din categorie sunt construite conform SR EN 62606 și se montează pe șină DIN, în tablourile de distribuție. În catalog găsești protecții Hager, Schrack și ETI.

Ce este un defect de arc

Un contact slăbit într-o priză, o doză sau o bornă de tablou lasă curentul să treacă printr-un mic interval de aer. Acolo se formează un arc electric stabil, care poate depăși câteva sute de grade și poate aprinde izolația din jur.

Un arc serie nu mărește curentul din circuit, ci îl reduce. Din acest motiv, o siguranță automată dimensionată corect nu are cum să îl sesizeze, oricât de mult ar dura defectul.

Aparatul analizează electronic forma curentului și a tensiunii, căutând semnătura specifică a unui arc. Distinge între arcul periculos și cel normal, produs de un întrerupător acționat sau de un motor cu perii.

Variante de execuție

• AFDD simplu. Conține numai detecția de arc și se montează în serie cu o siguranță automată existentă. Se folosește la completarea unui tablou deja echipat.
• AFDD combinat cu siguranță automată. Acoperă arcul, suprasarcina și scurtcircuitul într-un singur aparat. Rămâne nevoia unei protecții diferențiale separate.

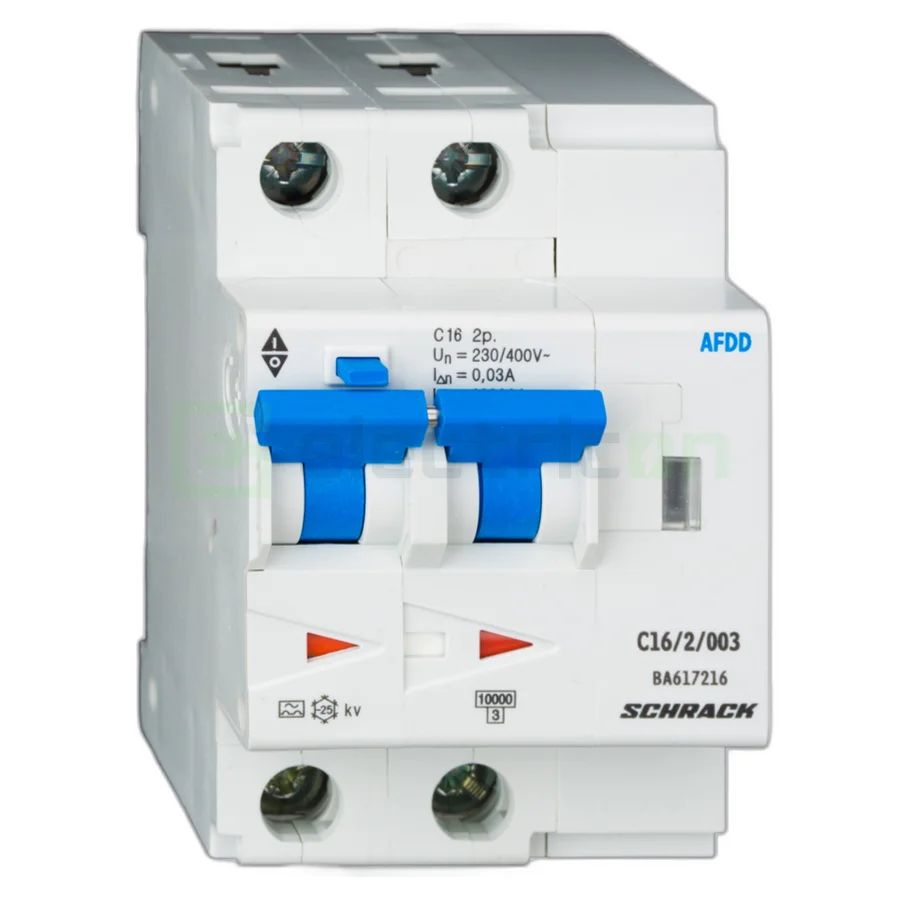

• AFDD combinat cu RCBO. Acoperă toate cele trei riscuri: arc, supracurent și curent de defect la pământ. Este varianta care ocupă cel mai puțin spațiu raportat la funcțiile îndeplinite.

Varianta se alege în funcție de ce există deja în tablou. Un AFDD simplu montat în serie cu un disjunctor existent este mai ieftin decât înlocuirea aparatului, dar ocupă module suplimentare.

Unde se montează

Aparatul protejează un singur circuit, cel pe care este montat. Nu are efect asupra circuitelor vecine, spre deosebire de un diferențial montat pe grup.

Cel mai mult beneficiază circuitele unde un incendiu ar avea consecințe grave. Intră aici dormitoarele, spațiile de cazare, clădirile cu structură de lemn, depozitele și locurile unde evacuarea este dificilă. Cerințele concrete rezultă din proiectul instalației și din reglementările de securitate la incendiu.

Limite de care trebuie ținut cont

• Aparatul este electronic și are nevoie de tensiune de alimentare pentru a funcționa. Nu este un dispozitiv pur electromecanic.
• Anumite echipamente cu comutație rapidă pot produce semnături asemănătoare unui arc. Producătorii indică în manual categoriile de sarcini care necesită atenție.
• Detecția funcționează pe circuitul protejat, nu pe traseul din amonte de aparat.
• Un AFDD nu înlocuiește protecția diferențială și nici pe cea la supracurent, decât în variantele combinate.

Gamele disponibile în catalog

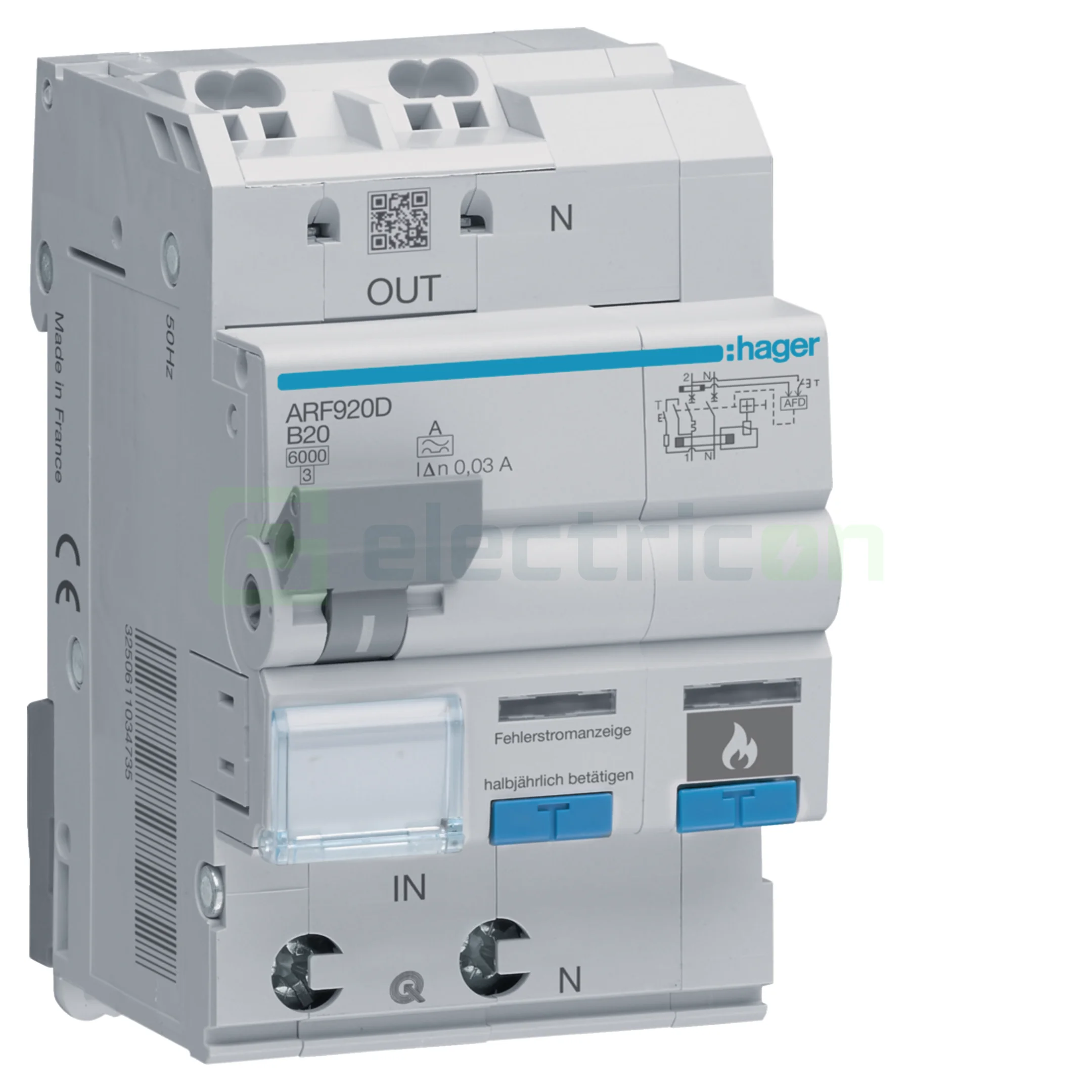

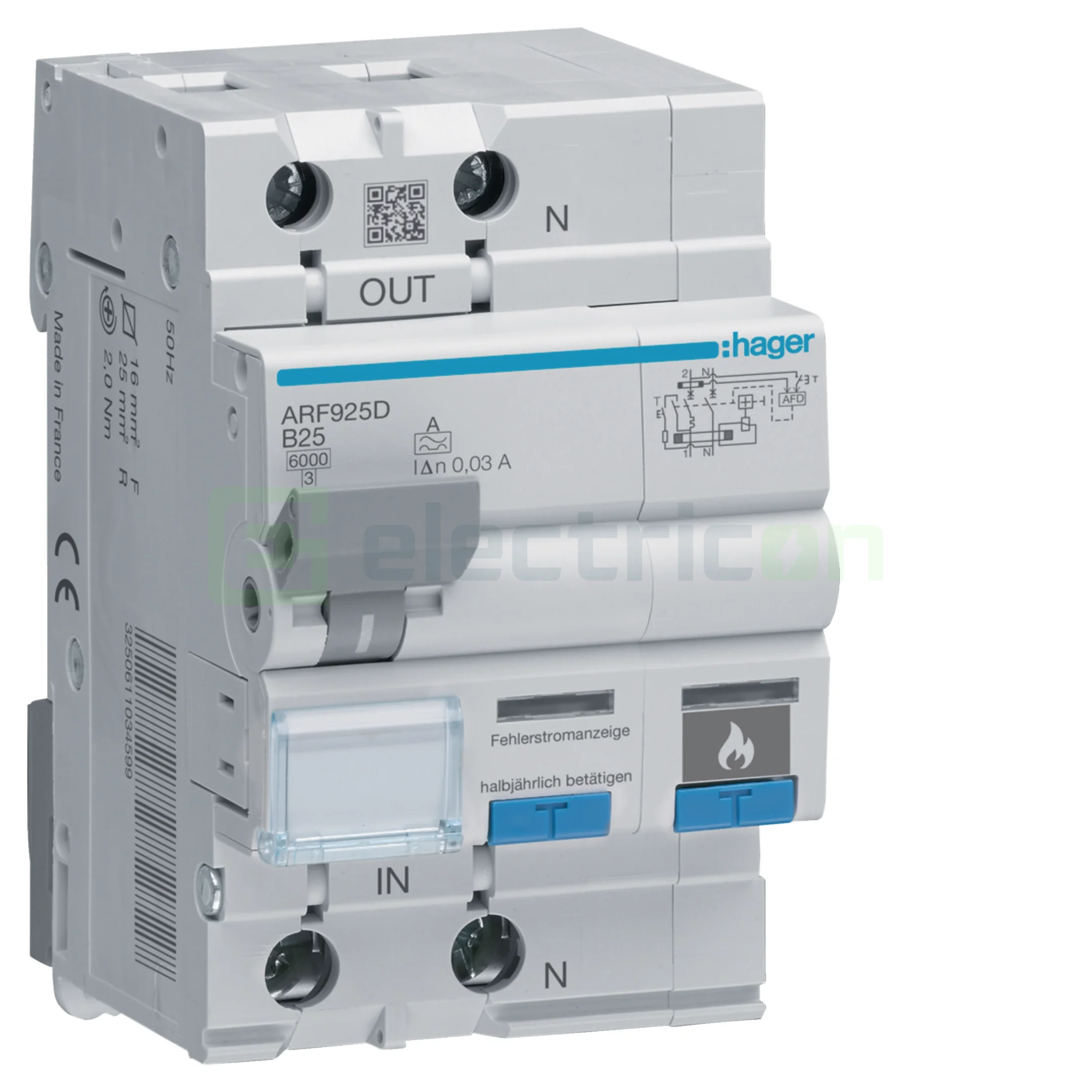

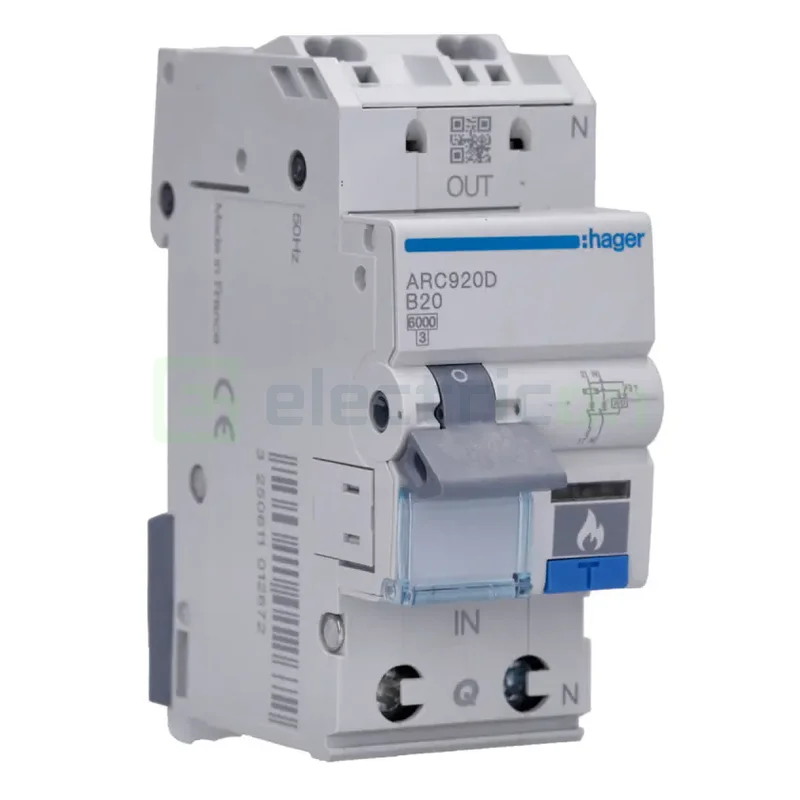

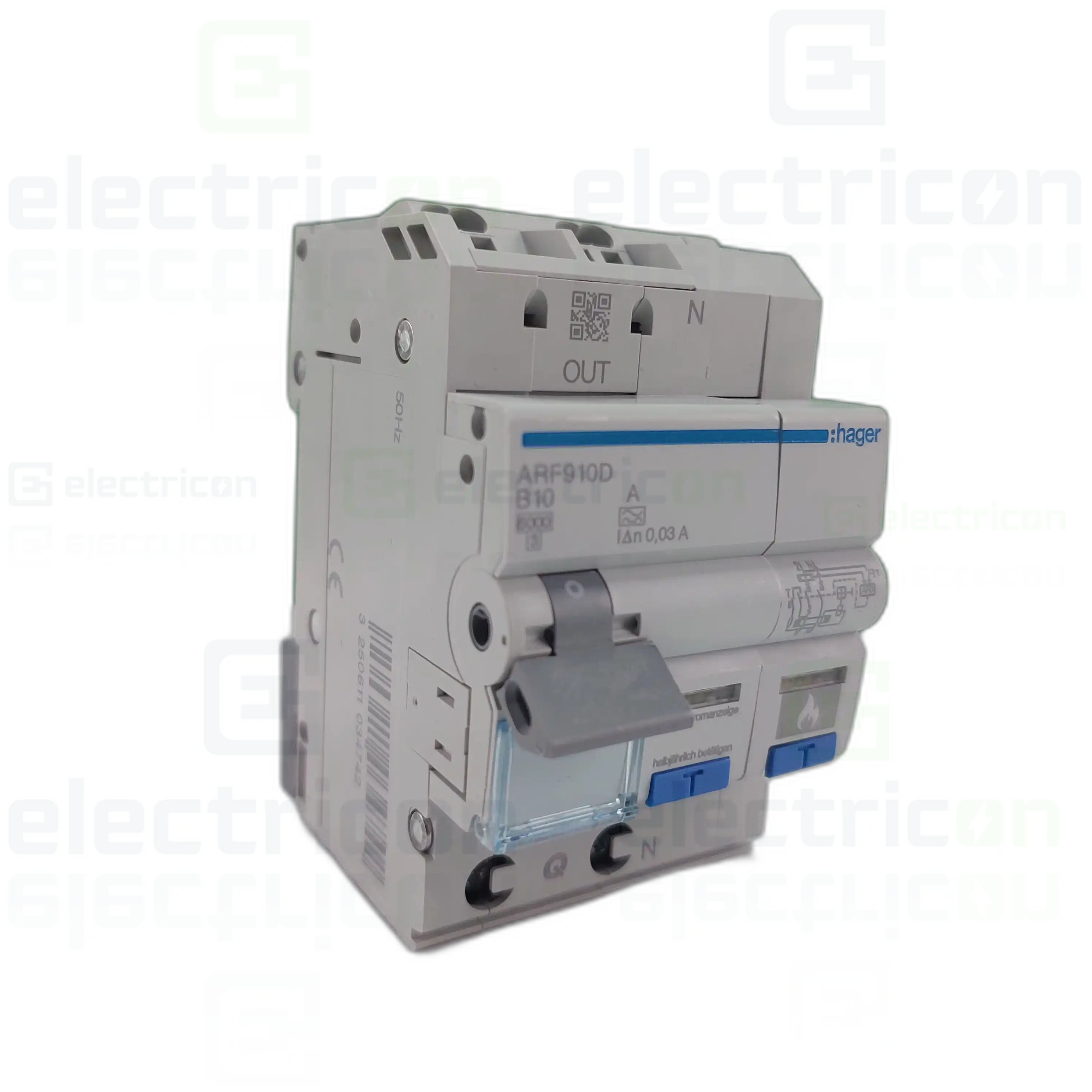

• Hager acoperă seria ARC, în variante de detecție simplă și în variante combinate cu protecție la supracurent sau cu protecție diferențială.

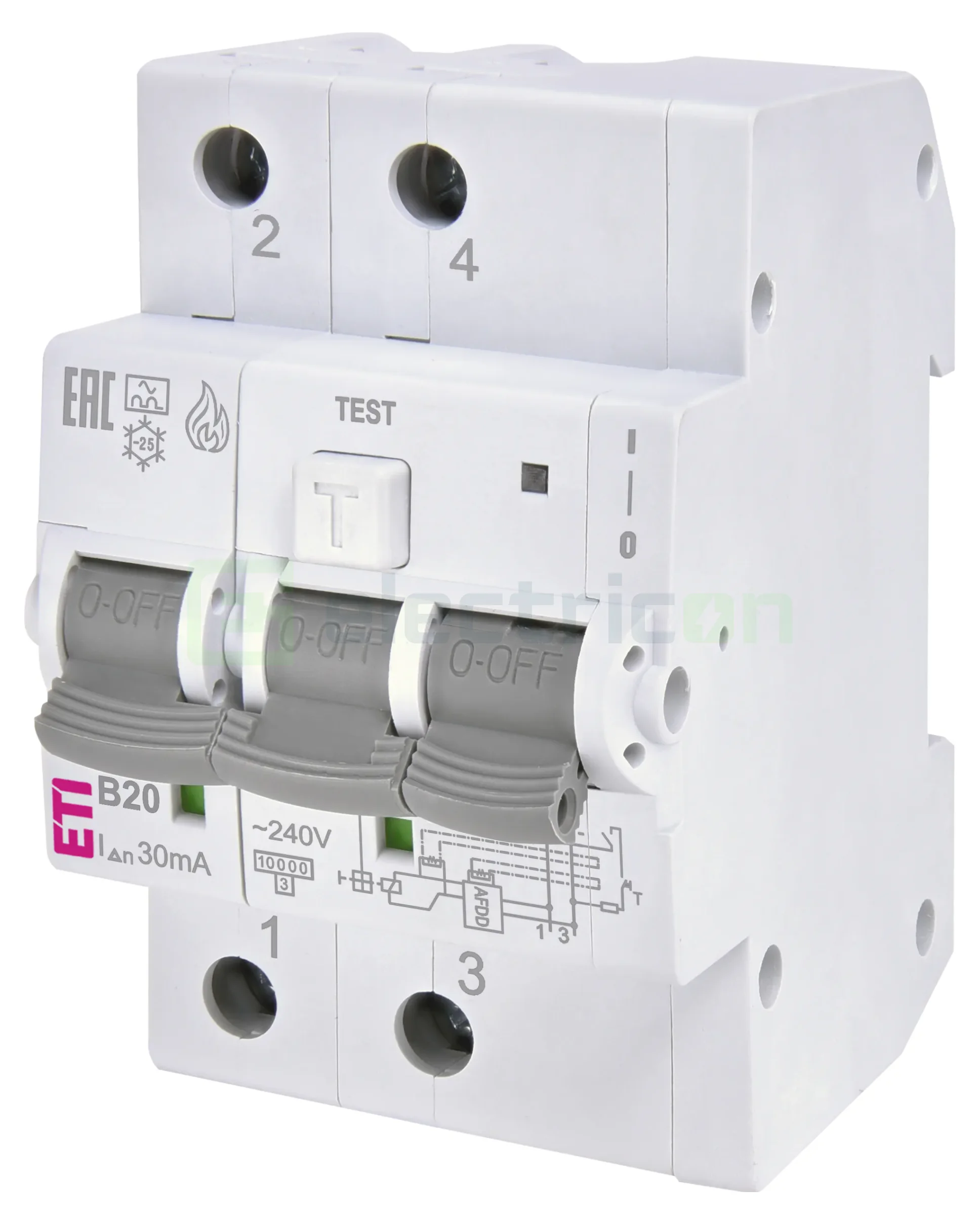

• ETI este prezent cu aparate combinate din familia KZS, care reunesc detecția de arc cu funcțiile unui RCBO.

Curbele de declanșare, curenții nominali și sensibilitățile diferențiale ale variantelor combinate se aleg după aceleași criterii ca la aparatele simple din categoria MCB și din categoria RCBO.
