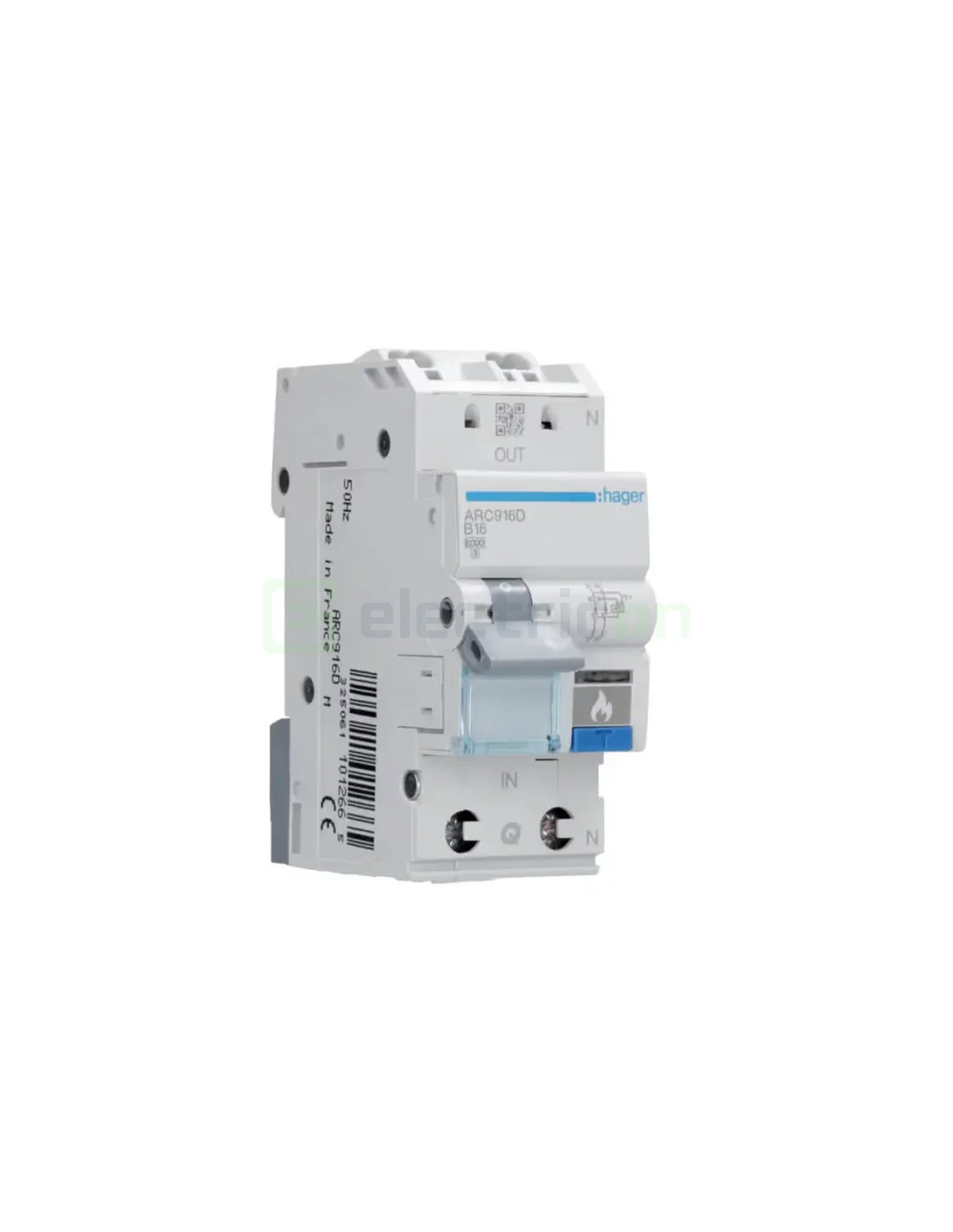

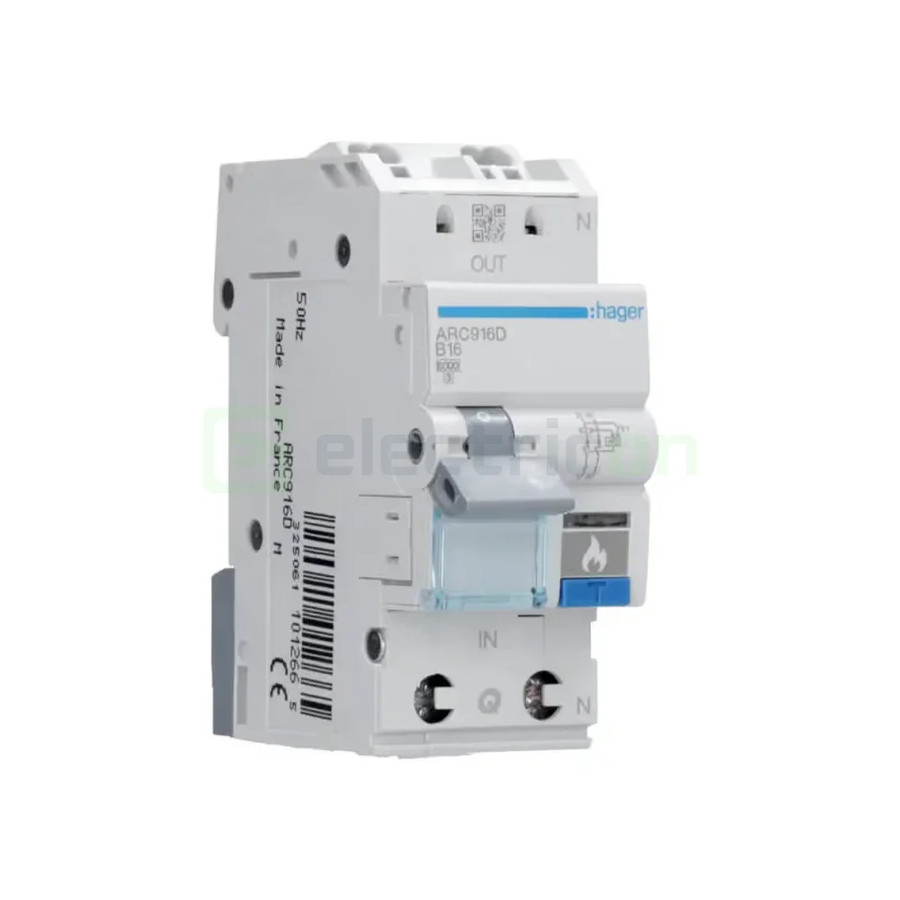

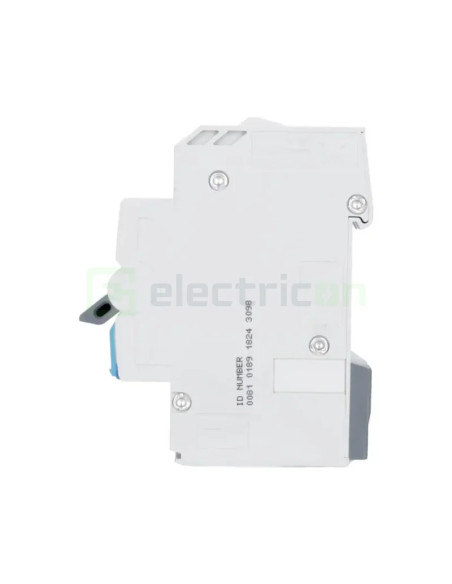

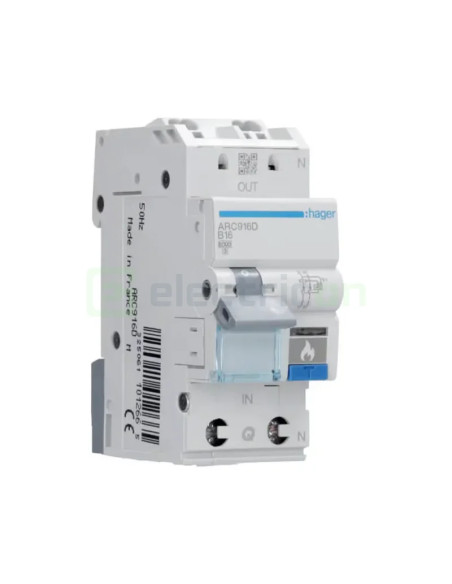

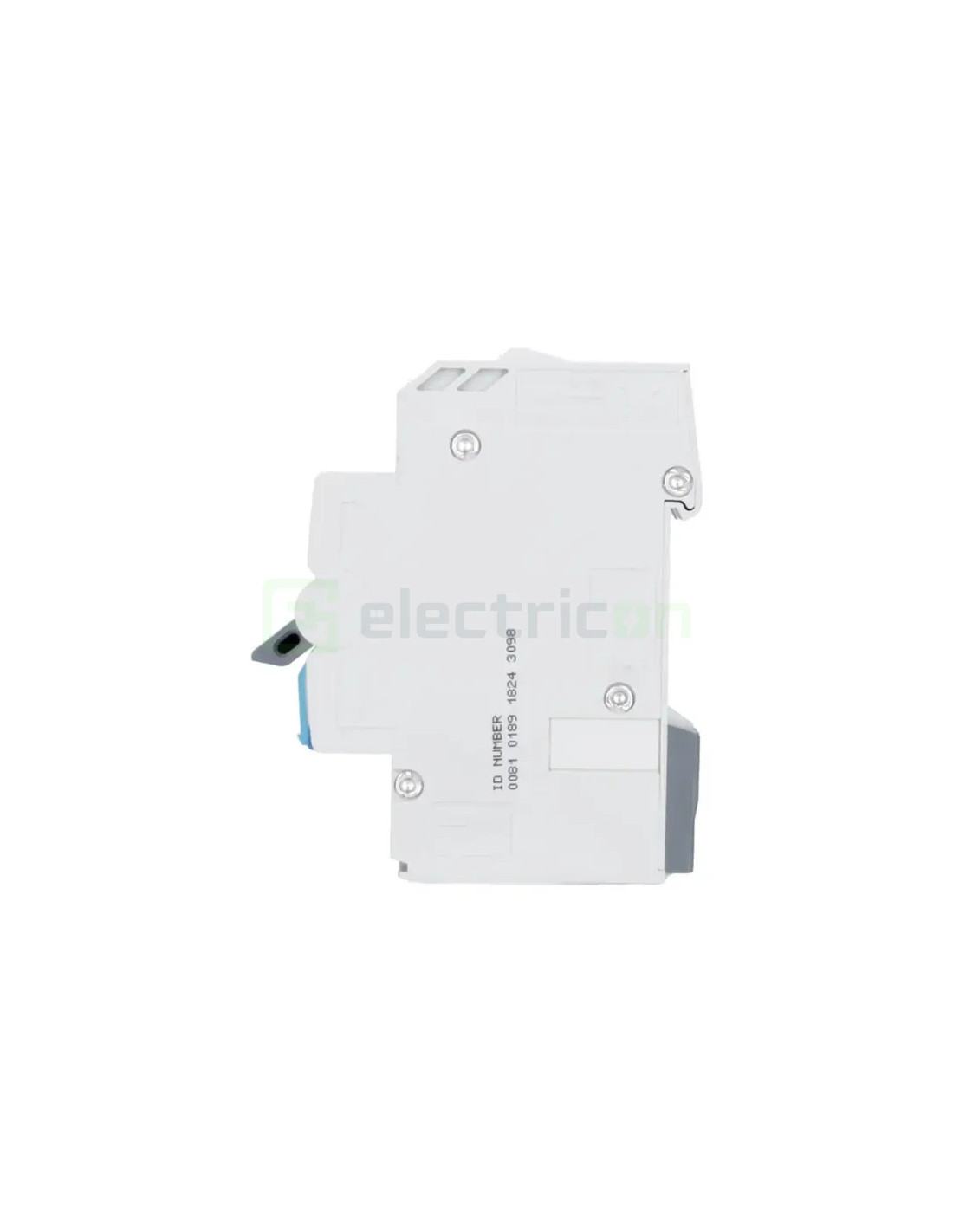

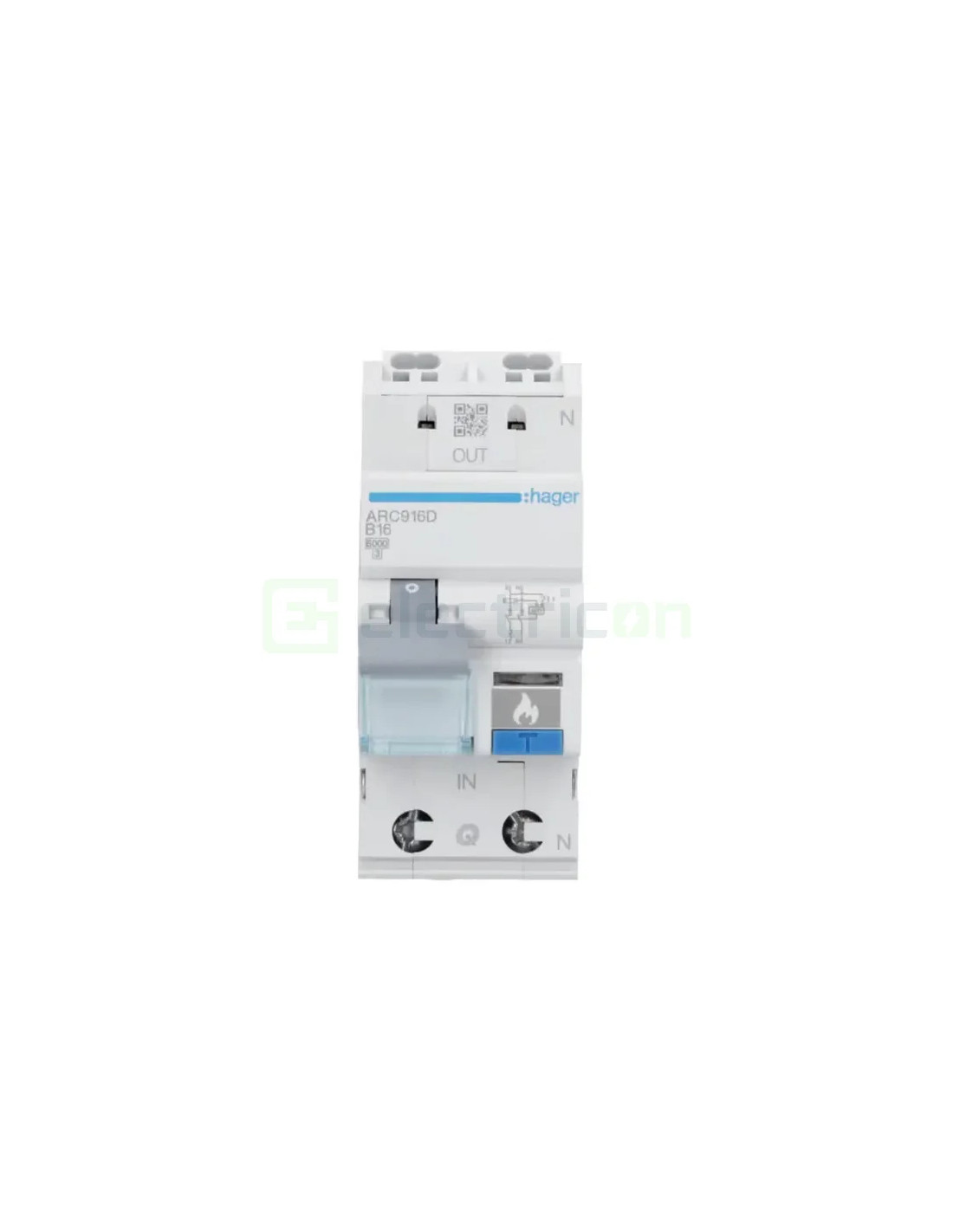

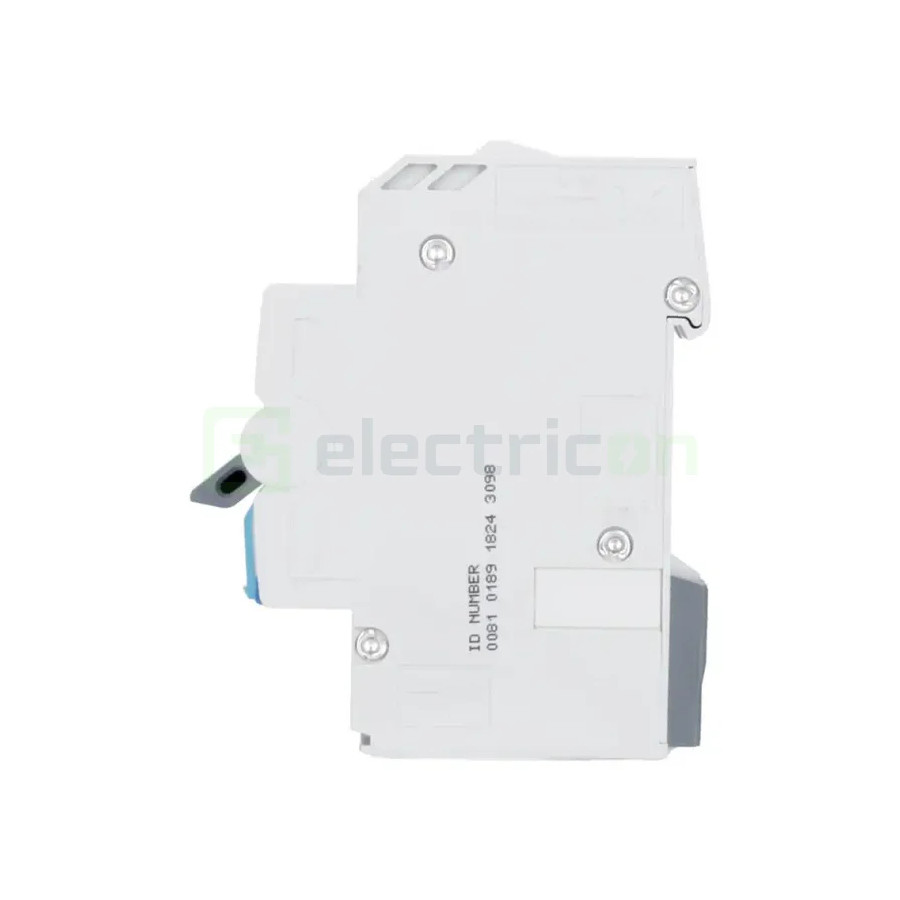

Dispozitiv de protecție împotriva arcului electric AFDD cu întreruptor 1P+N 6kA B-16A 2M
AFDD conform DIN EN 62606 (VDE 0665-10), combinat cu întreruptor 1P+N, cu măsurare electronică a curentului diferențial (300 mA) pentru creșterea protecției la incendiu în circuite neprotejate cu RCD, cu terminal QuickConnect conform DIN EN 60898-1 (VDE 0641-11), buton de testare albastru pentru unitatea AFD cu afișaj de defect arc.
Protecție fiabilă: datorită monitorizării cu microprocesor
Întrerupătoarele de protecție împotriva incendiilor Hager oferă protecție fiabilă împotriva defecțiunilor arcului în serie și paralele. Acest lucru este asigurat de un microprocesor care monitorizează continuu 120 de parametri de curent și tensiune. Dacă detectează curbe caracteristice de curent și tensiune peste 2,5 A, care indică o defecțiune a arcului, oprește circuitul.
Dispozitive de protecție împotriva defectelor de arc LS AFDD și FI/LS AFDD
Cu gama noastră de întrerupătoare de protecție împotriva incendiilor AFDD, există multe modalități de a elimina pericolul de incendiu reprezentat de defecțiunile arcului electric. Deosebit de practic: Cu comutatorul FI/LS cu unitate de declanșare AFDD, puteți combina protecția împotriva curentului rezidual, a liniei și a arcului electric într-un singur modul compact. Toate comutatoarele Hager AFDD impresionează prin puteri de curent bazate pe nevoi de 6 până la 25 A, capacitate mare de întrerupere de până la 10 kA și caracteristici extinse de declanșare.
Curent nominal: 16 A
Caracteristica de declanșare: B
Capacitate de rupere Icn AC conform IEC60898-1: 6 kA
Număr de module: 2
Caracteristici tehnice:
Tensiunea de izolație Ui 500v
tensiune de rezistență la impuls 4000V
caracteristica declanșatorului B
Durata de viață a dispozitivului, cicluri de comutare mecanică 4000
Durată de viață a dispozitivului, cicluri de comutare electrică 2000
Clasa de limitare energetică I²t 3
Temperatura de functionare -25 - 60℃
Temperatura de depozitare/transport -40 - 70℃
Întrerupătoare de protecție împotriva incendiilor și funcționarea acestora:
Un comutator de protecție împotriva incendiilor AFDD (Arc Fault Detection Device) sau un dispozitiv de protecție împotriva defectelor arcului este responsabil pentru monitorizarea arcurilor în serie și paralele. Pentru a face acest lucru, monitorizează undele sinusoidale ale curentului și tensiunii. Dacă detectează tendințe care indică o defecțiune a arcului, oprește în siguranță circuitul corespunzător.
Cu toate acestea, spre deosebire de comutatoarele FI și comutatoarele LS, unitatea AFDD nu are un declanșator fizic. Cu ajutorul electronicii sale cu microprocesor și a unui algoritm software, întrerupătorul de protecție împotriva incendiilor detectează defecțiunile de arc și oprește circuitul.
Tehnologia de măsurare este capabilă să distingă între defecțiunile arcului și arcurile operaționale. Deși acestea modifică undele sinusoidale într-un mod similar cu defecțiunile arcului „real”, ele fac parte din unele medii de lucru. Acest lucru se aplică, de exemplu, oriunde sunt utilizate mașini de sudură electrice sau când se operează dispozitive care provoacă un incendiu de perie. Acestea includ burghie, polizoare unghiulare și ferăstraie circulare electrice.
Practic, întrerupătoarele de protecție împotriva incendiilor AFDD reprezintă o a treia legătură utilă între întrerupătoarele și întreruptoarele cu curent rezidual.AFDD-urile completează cele două dispozitive de protecție într-o zonă sensibilă și asigură protecția preventivă împotriva incendiilor prin redundanța în monitorizarea circuitelor.
