Un sistem fotovoltaic nu se încheie cu panourile, invertorul și bateria. Legăturile dintre panouri, măsurarea curenților, montajul afișajelor și comunicația cu exteriorul cer piese mici, dar specifice fiecărui echipament.
Aici se găsesc două grupe de produse: conectorii de șir cu piesele lor de schimb și accesoriile pentru echipamentele sistemului. Primele se aleg după cablu și după conectorii existenți, celelalte după echipamentul căruia îi sunt destinate.

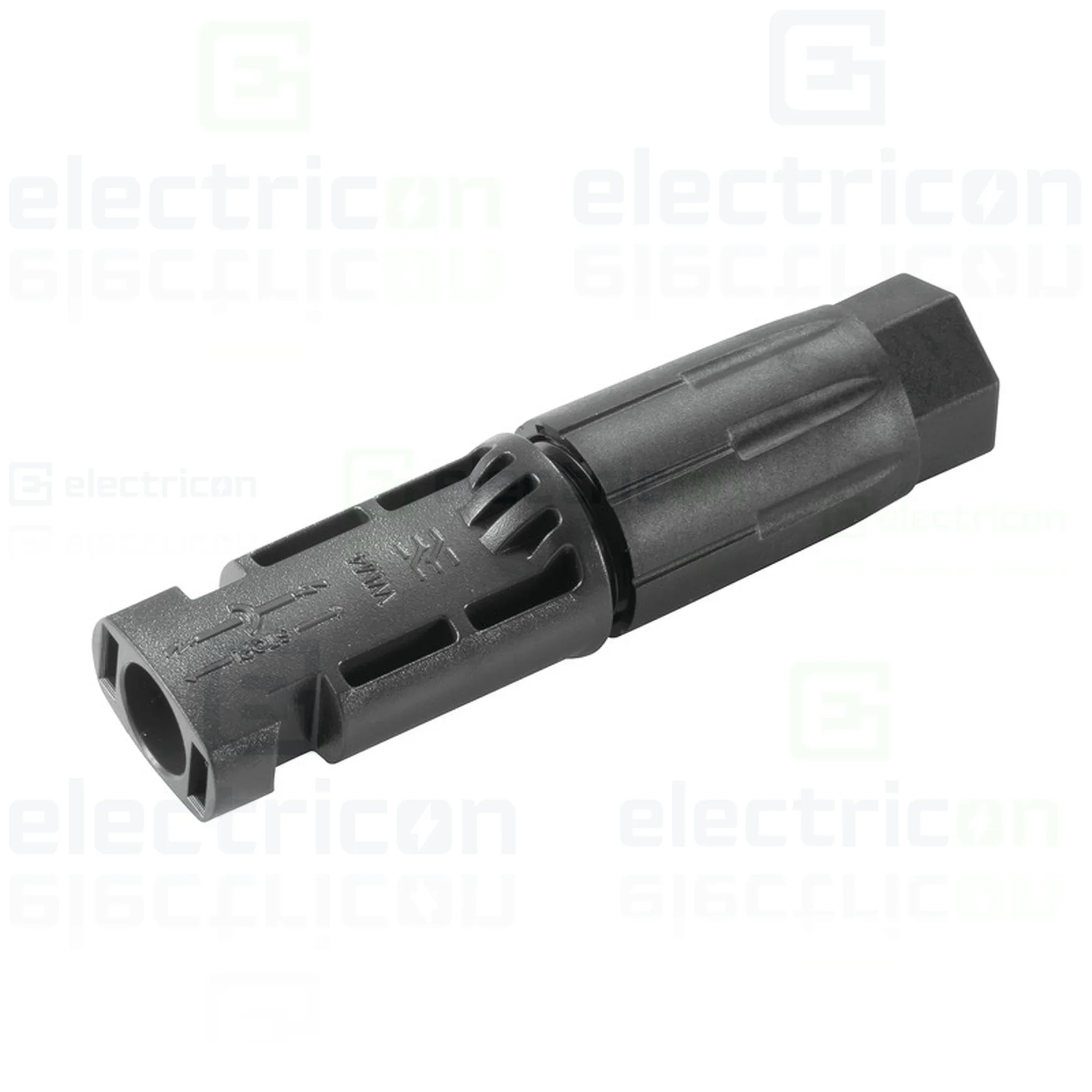

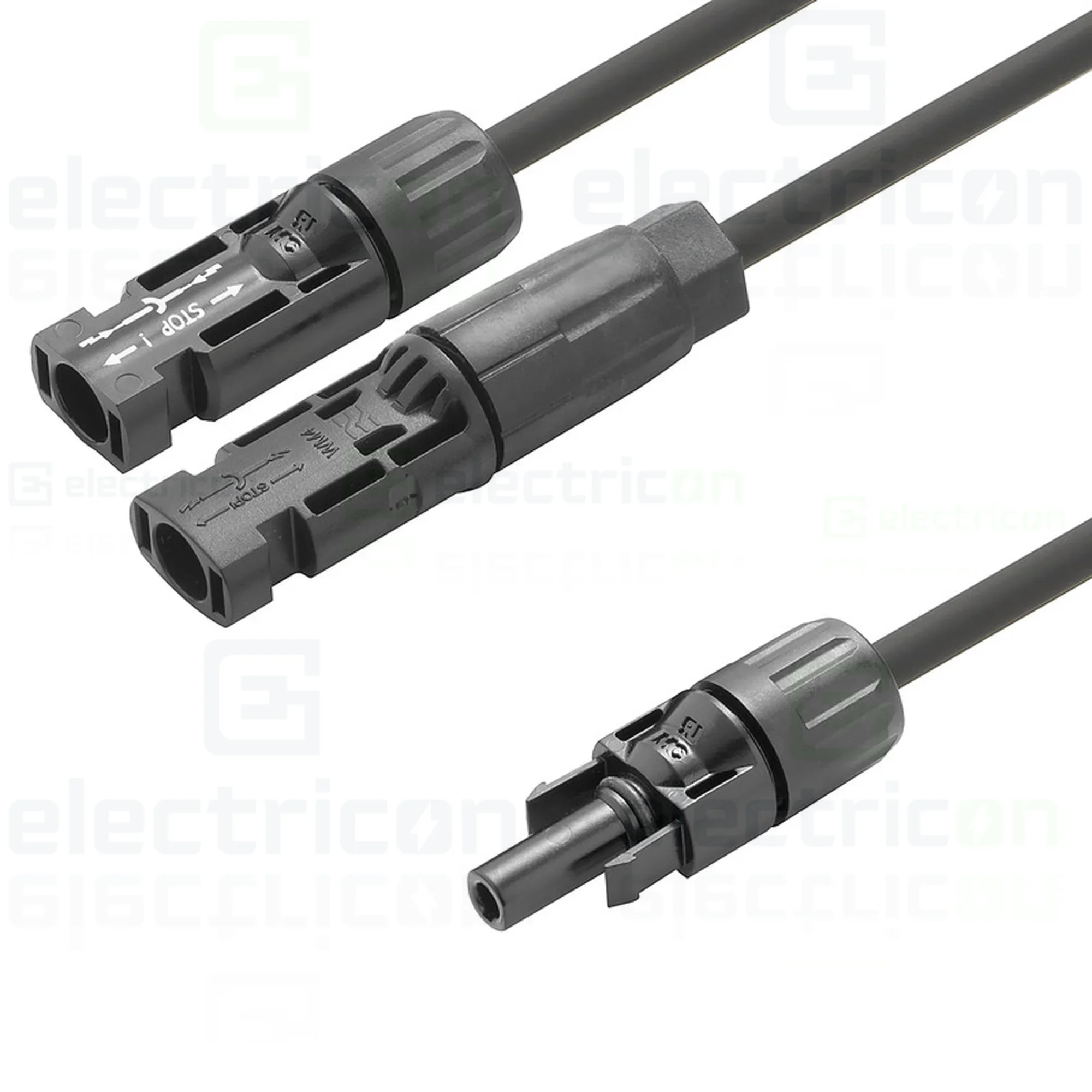

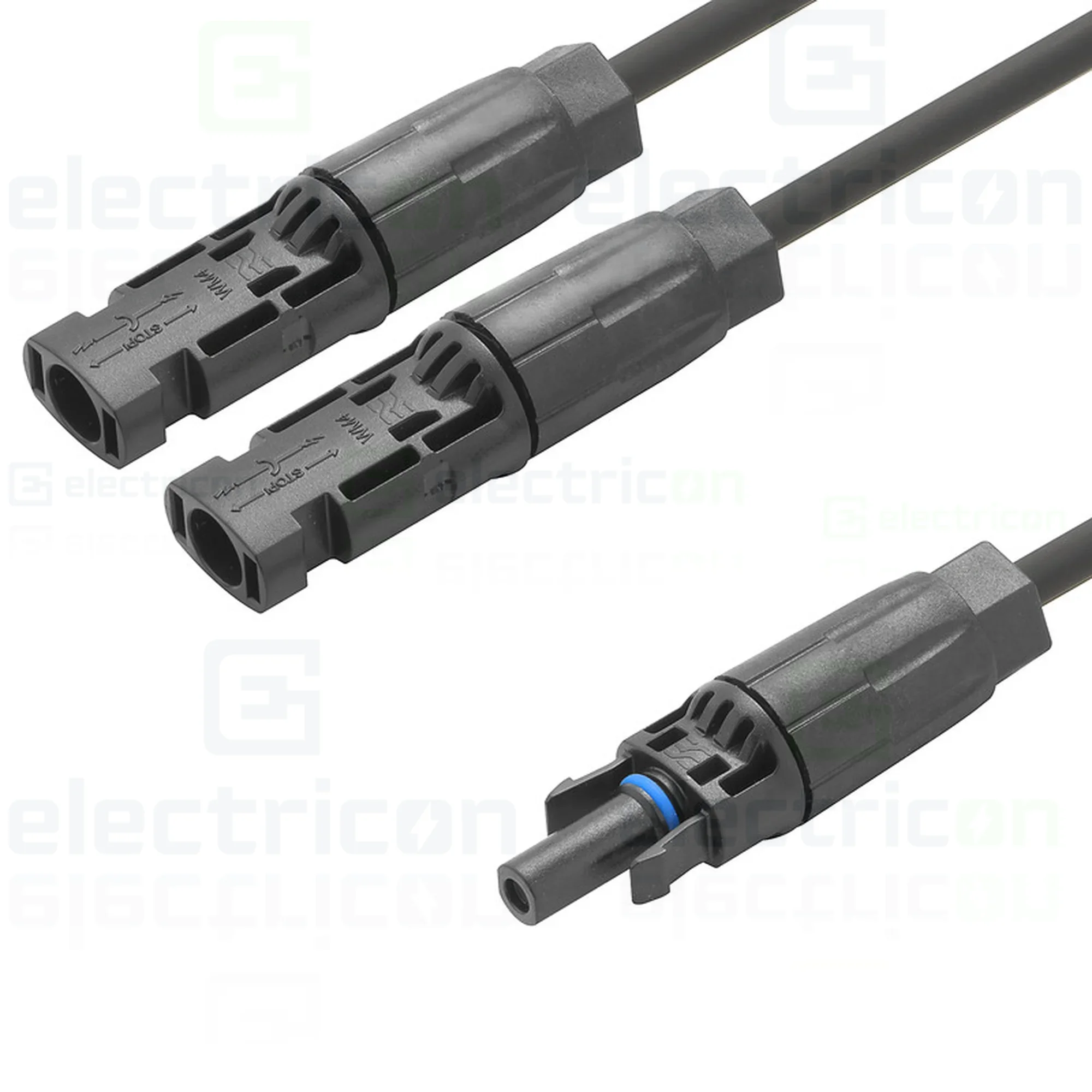

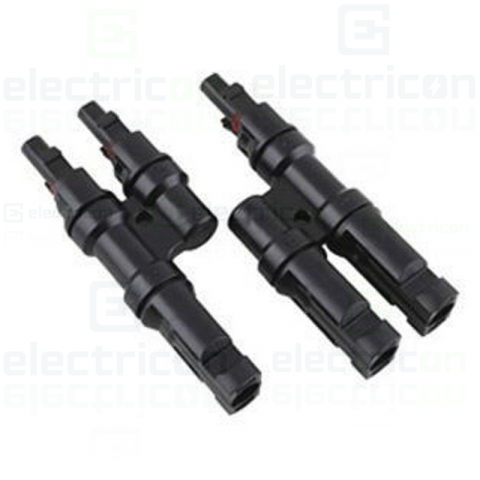

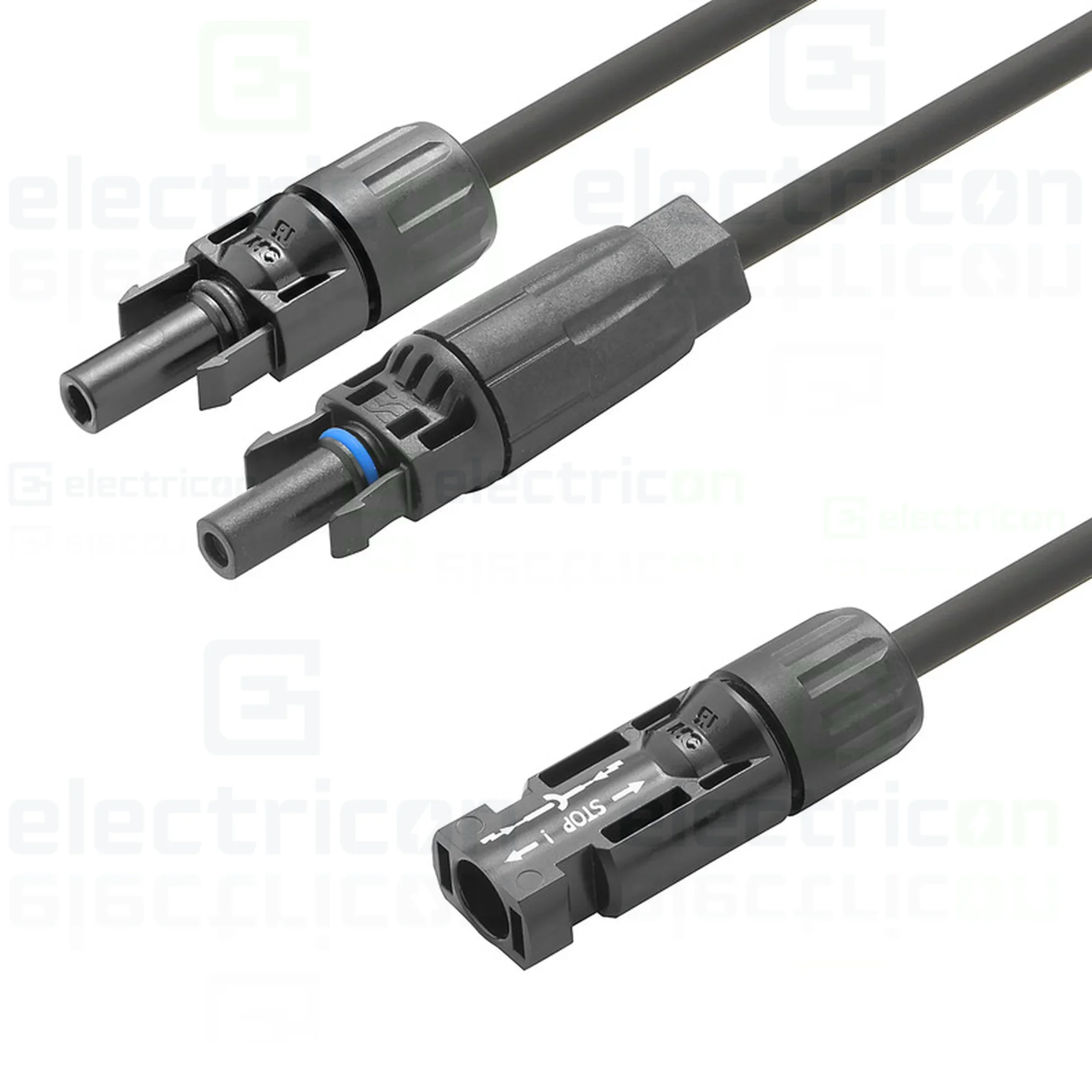

Conectorii de șir
O pereche de conectori se compune din același tip, de la același producător. Conectorii de la producători diferiți se pot cupla mecanic, dar toleranțele diferă. Contactul rămâne imperfect, rezistența crește, iar punctul se încălzește în funcționare.
Un conector are trei părți: carcasa, pinul de contact și piulița de etanșare. Unele se livrează complet asamblate, altele pe componente, astfel încât pinul să poată fi ales după secțiunea cablului. Tensiunea și curentul admise se citesc în fișa conectorului.
- Pinul se alege după secțiunea cablului, iar carcasa după diametrul exterior al acestuia.
- Sertizarea se face cu cleștele destinat conectorului respectiv, iar deschiderea conectorilor cuplați cu cheia potrivită.
- Conectorii nu se desfac sub sarcină. Arcul format la separare deteriorează contactele.
- Conectorii neutilizați ai unui șir se protejează cu capacele destinate lor, împotriva apei și a prafului.
Semnalizarea instalației
Autocolantele de avertizare semnalează prezența unui sistem fotovoltaic și, după caz, a unei baterii. Informația este utilă echipelor de intervenție, pentru că partea de curent continuu rămâne sub tensiune cât timp panourile primesc lumină. Amplasarea se face la tabloul principal și în punctele indicate de proiect.
Accesorii pentru echipamentele sistemului
| Accesoriu |
La ce folosește |
| Transformatoare de curent |
Măsurarea curentului pe partea de curent alternativ, pentru echilibrare sau pentru limitarea livrării în rețea |
| Senzori de temperatură |
Corectarea tensiunii de încărcare după temperatura bateriei |
| Antene externe |
Semnal pentru modulele de comunicație montate în spații cu acoperire slabă |

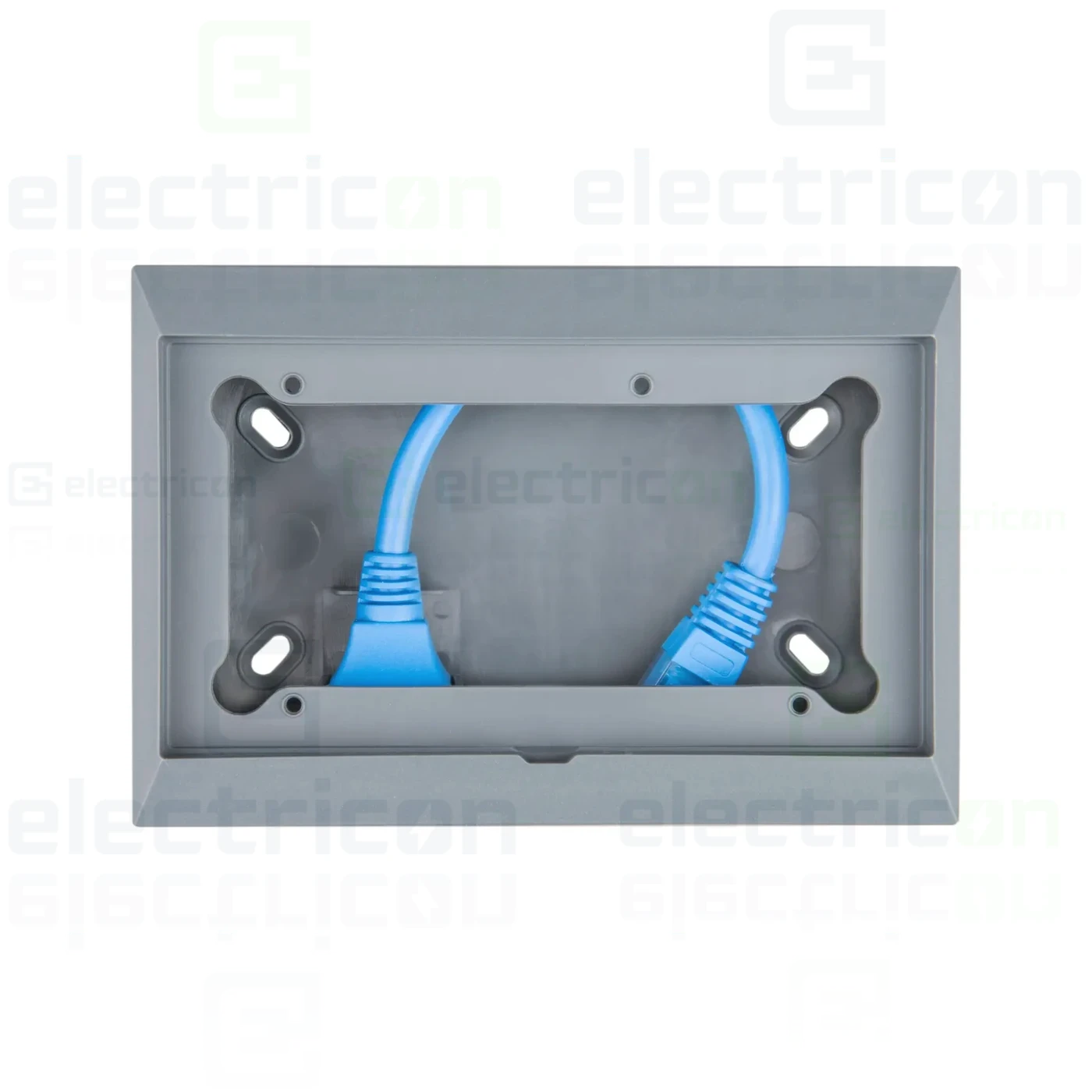

| Carcase și adaptoare de montaj |
Fixarea afișajelor pe perete sau într-un decupaj existent |

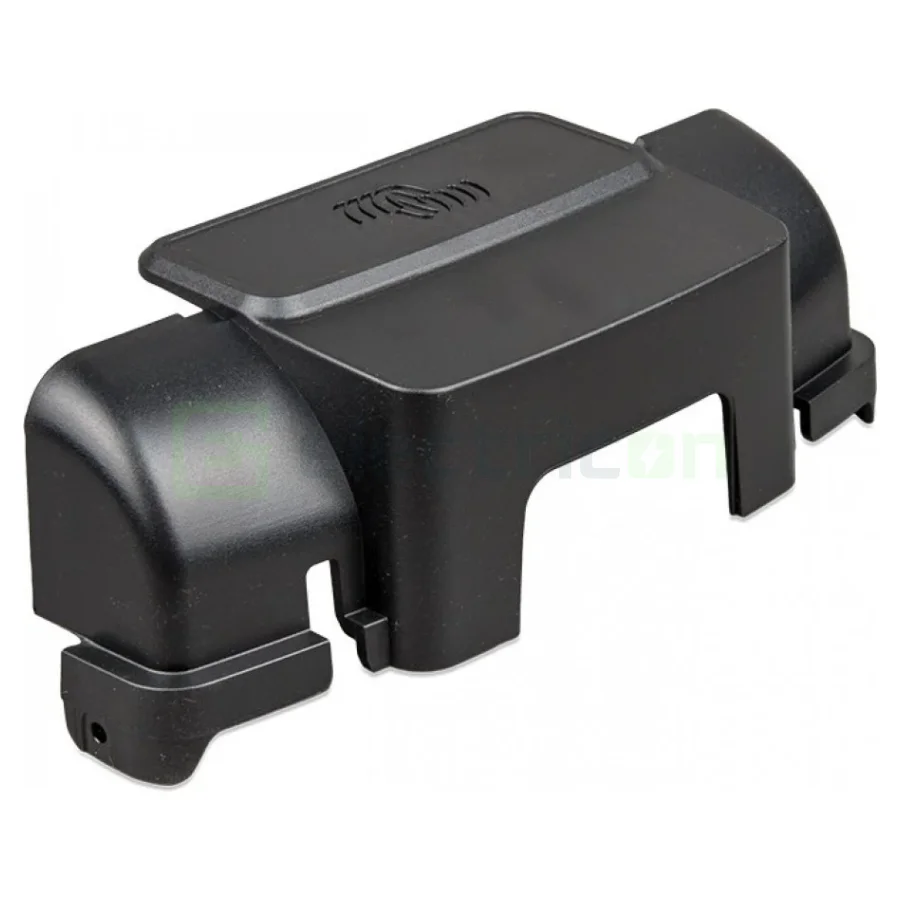

| Carcase de protecție a cablajului |
Acoperirea bornelor de conexiune ale regulatoarelor |
| Autotransformatoare și dispozitive de separare |
Funcții de rețea cerute de configurația instalației, conform documentației echipamentului |
Aceste accesorii sunt destinate unor echipamente anume și nu se folosesc prin analogie. Compatibilitatea se verifică în fișa accesoriului și în manualul echipamentului, înainte de comandă.
Transformatoarele de curent se aleg după curentul maxim al conductorului pe care se montează și după tipul de conexiune cerut de echipamentul care le citește. Sensul de montaj, marcat pe carcasă, contează pentru măsurarea corectă a energiei livrate și consumate.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Se pot cupla conectori de șir de la producători diferiți?
Nu. Chiar dacă se cuplează mecanic, toleranțele diferă, contactul rămâne imperfect și punctul se încălzește în funcționare. O pereche se compune din același tip, de la același producător.
Ce diferență este între un conector complet și unul livrat pe componente?
Conectorul complet are carcasa, pinul și piulița deja asortate. Varianta pe componente permite alegerea pinului după secțiunea cablului. În ambele cazuri, toate piesele trebuie să fie din aceeași gamă, de la același producător.
Se poate deconecta un conector de șir cu instalația în funcțiune?
Nu. Conectorii nu sunt construiți pentru întreruperea curentului. Arcul format la separarea sub sarcină deteriorează contactele. Șirul se separă înainte cu separatorul de curent continuu.
La ce folosesc autocolantele de avertizare pentru instalații fotovoltaice?
Semnalizează prezența sistemului fotovoltaic și a bateriei. Informația este utilă echipelor de intervenție, pentru că partea de curent continuu rămâne sub tensiune cât timp panourile primesc lumină.
Cum se alege un transformator de curent pentru un sistem fotovoltaic?
După curentul maxim al conductorului pe care se montează și după tipul de conexiune cerut de echipamentul care îl citește. Sensul de montaj, marcat pe carcasă, se respectă pentru măsurarea corectă a energiei livrate și consumate.

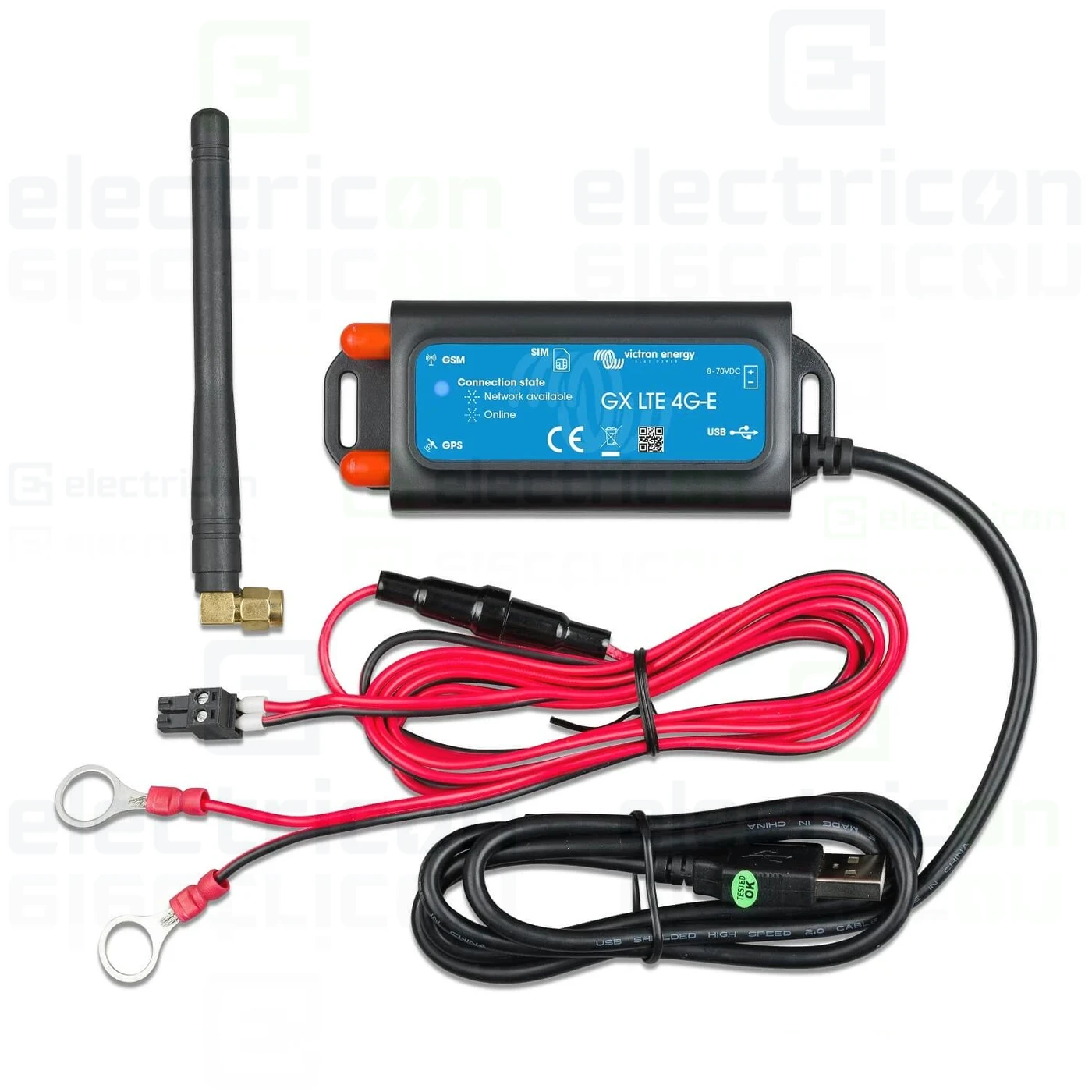

Când este nevoie de o antenă externă pentru modulul de comunicație?
Când modulul este montat într-un spațiu cu acoperire slabă, de exemplu într-un tablou metalic, în subsol sau într-o clădire izolată. Tipul de antenă trebuie să corespundă modulului și rețelei folosite, conform fișei.
Accesoriile pentru echipamente se potrivesc la orice model?
Nu. Carcasele de montaj, afișajele, antenele și carcasele de protecție a cablajului sunt destinate unor echipamente anume. Compatibilitatea se verifică în fișa accesoriului și în manualul echipamentului, înainte de comandă.
