Partea de curent continuu a unei instalații fotovoltaice cere scule și aparate de măsură proprii, care nu se regăsesc în trusa obișnuită a unui electrician. Diferența nu este de calitate, ci de domeniu declarat: curent continuu, tensiuni de șir ridicate, conectori cu profil propriu.
Sunt trei grupe de lucrări: montajul conectorilor de șir, măsurările pe partea de curent continuu și verificările dinaintea punerii în funcțiune.
Scule pentru conectorii de șir
Sertizarea contactului cere cleștele destinat conectorului respectiv. Profilul de sertizare diferă între game. Un clește generic lasă o rezistență de contact mai mare, care se manifestă prin încălzire în exploatare.
A doua sculă specifică este cheia de deschidere. Conectorii de șir se blochează la cuplare și nu se pot separa fără unealta potrivită, tocmai pentru a nu fi desfăcuți accidental sub sarcină.

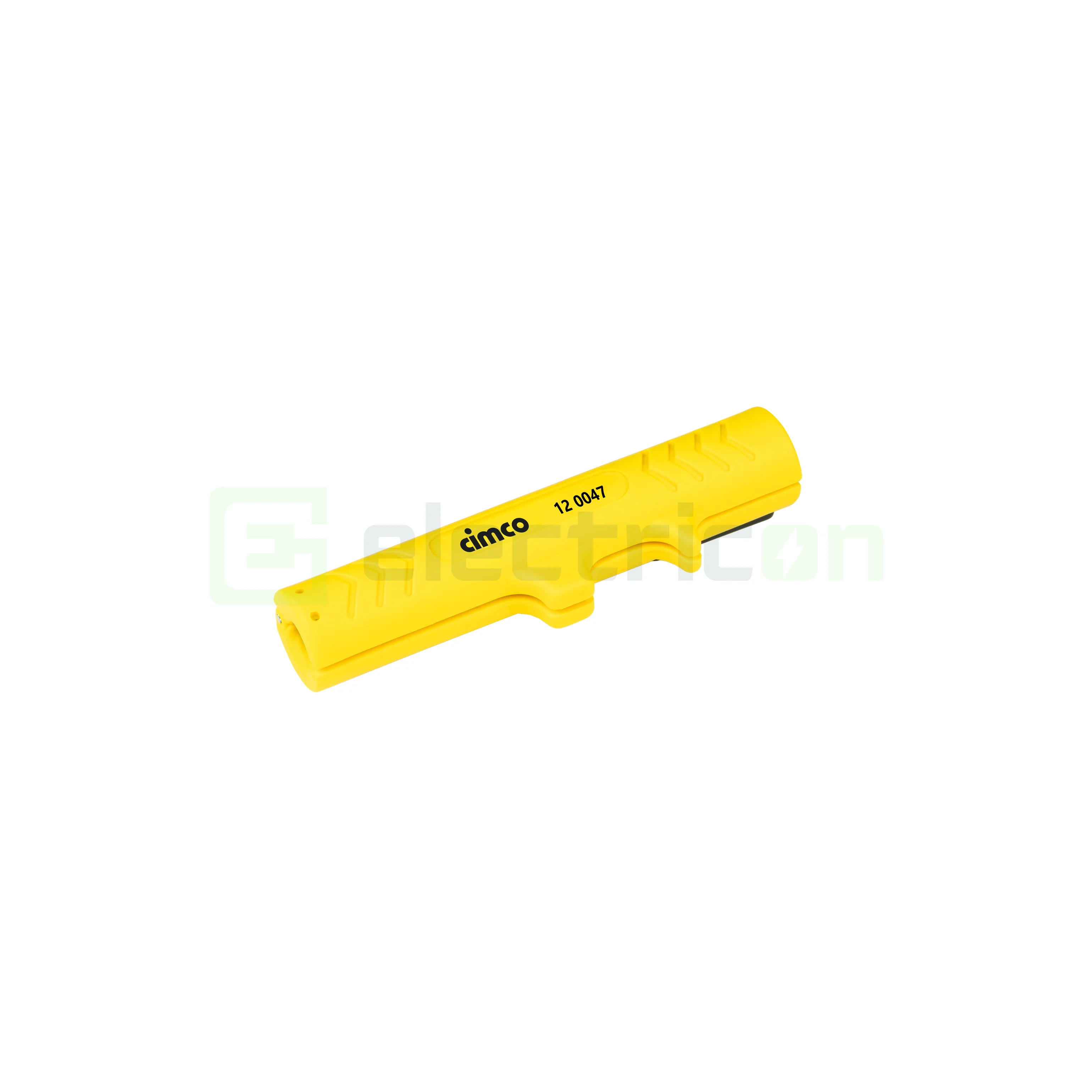

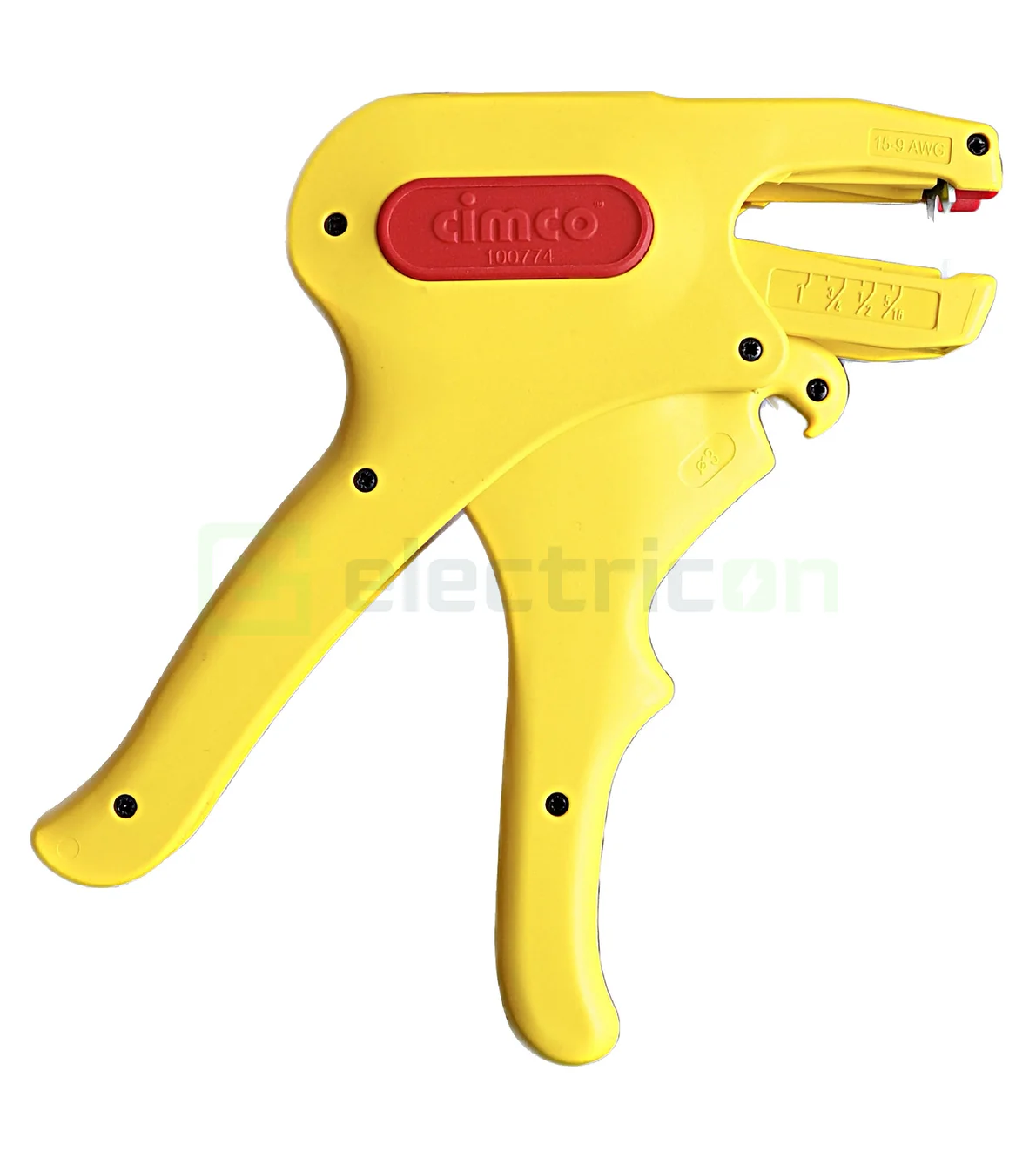

Dezizolarea cablului solar cere o sculă potrivită pentru izolația reticulată, mai dură decât PVC-ul. O dezizolare care taie din firele conductorului reduce secțiunea efectivă chiar în punctul de contact. Lungimea de dezizolare se ia din fișa conectorului.
Aparate de măsură
Un clește ampermetric obișnuit nu măsoară curent continuu. Majoritatea aparatelor de acest tip funcționează prin inducție și indică zero pe un circuit de curent continuu. Măsurarea cere un clește cu senzor Hall, declarat pentru curent continuu.
A doua verificare este tensiunea nominală, citită separat pentru curent alternativ și pentru curent continuu. Un aparat declarat la o anumită tensiune în alternativ poate avea o limită mai mică în continuu. Un șir fotovoltaic ajunge frecvent la câteva sute de volți.
Categoria de măsurare, notată CAT, se alege în funcție de locul măsurării. Ea indică rezistența aparatului la supratensiunile tranzitorii care pot apărea în acel punct al instalației.
Verificările la punerea în funcțiune
Polaritatea fiecărui șir se verifică înainte de conectarea la invertor sau la regulator. O inversare nu se vede din exterior, iar unele echipamente se deteriorează la prima alimentare.
Setul minim de verificări cuprinde tensiunea în gol a fiecărui șir, comparată cu valoarea calculată, curentul de scurtcircuit și rezistența de izolație față de pământ. Diferențele față de valorile așteptate indică o legătură greșită sau un modul defect.
Rezistența de izolație se măsoară cu un aparat dedicat, care aplică o tensiune de încercare. Un multimetru sau un tester de tensiune nu face această măsurătoare.
Scule izolate și separarea circuitului
Lucrările din tablou și de la invertor se execută cu scule izolate, marcate pentru tensiunea de lucru. Izolația se verifică vizual înainte de fiecare utilizare, iar o sculă cu izolația fisurată sau tăiată se scoate din uz.
Pe partea de curent continuu, izolarea sculei nu înlocuiește separarea circuitului. Un șir de panouri rămâne sub tensiune ori de câte ori există lumină. Întreruperea se face din separatorul mecanic.
