Tester de tensiune și continuitate - 1000 V AC/DC - succesiune faze și test RCD 30 mA - Pancontrol MV-1000AD

Tester de tensiune și continuitate Pancontrol PAN MV-1000AD – prezentare și funcții

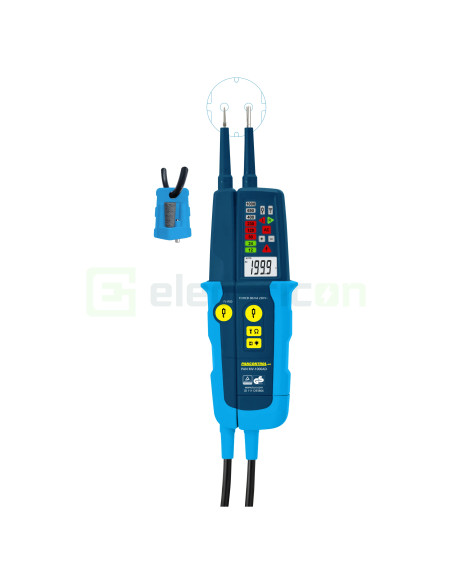

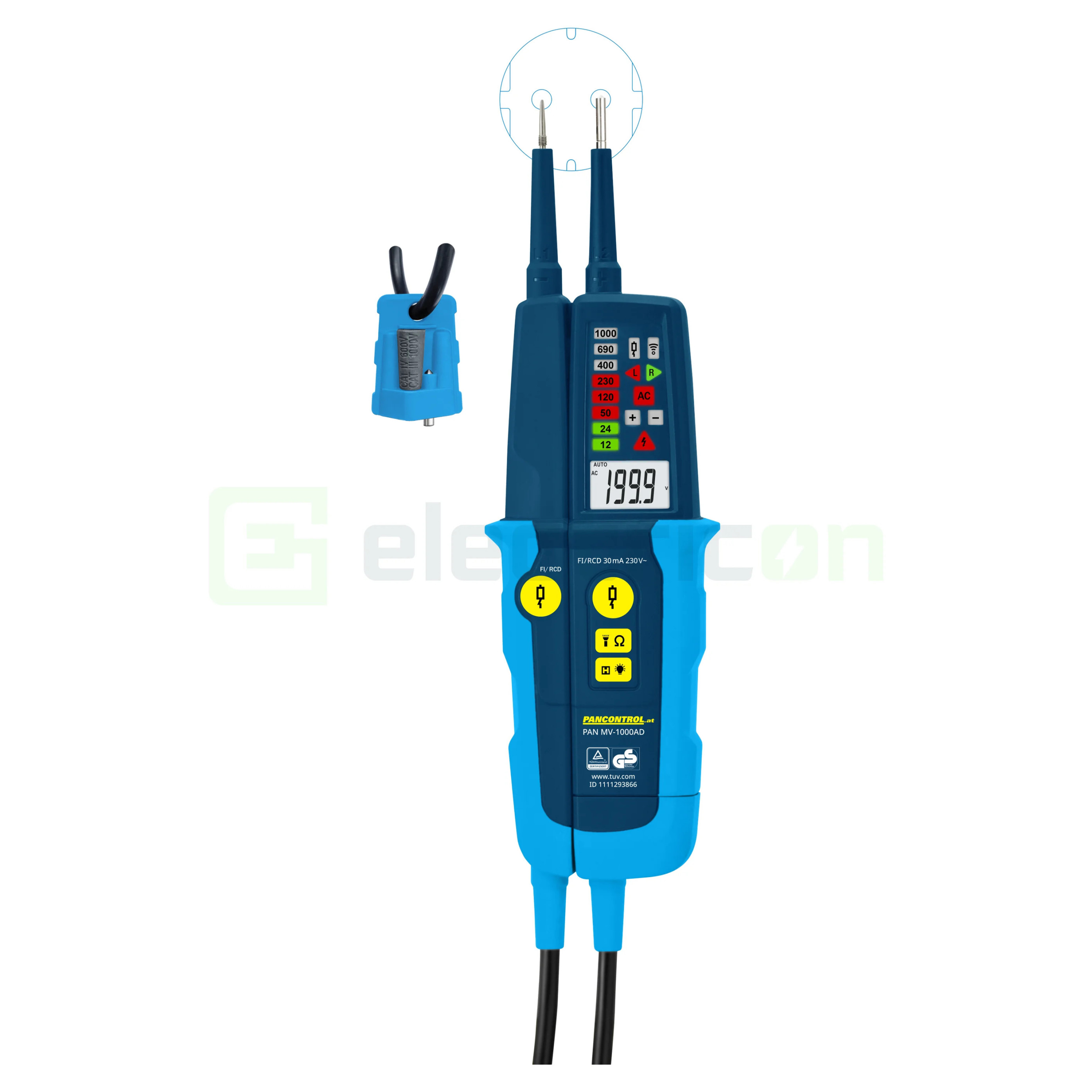

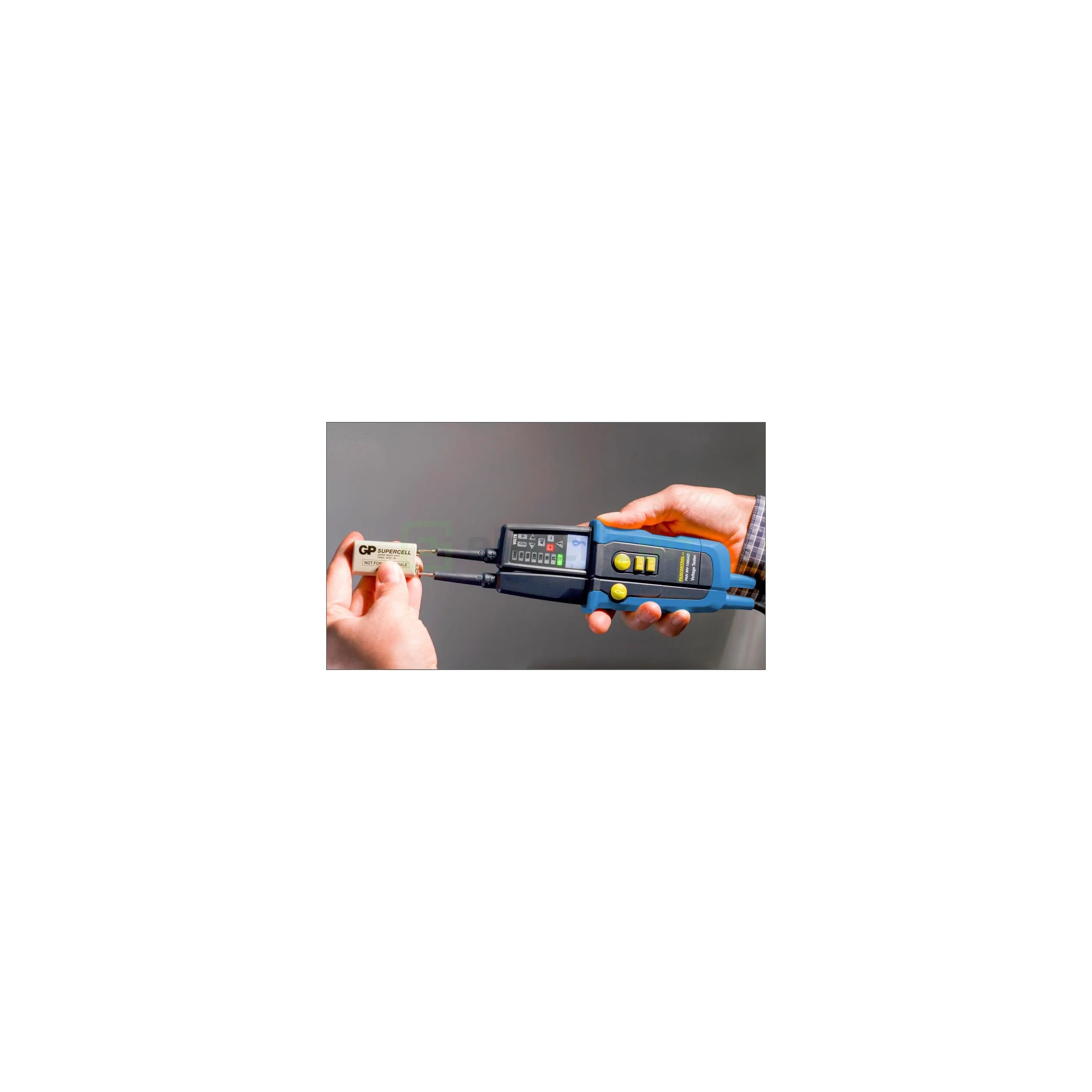

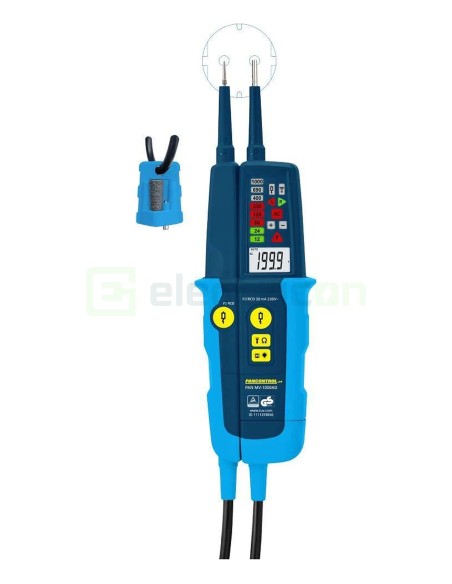

Pancontrol PAN MV-1000AD este un tester bipolar pentru tensiune, continuitate și rezistență. Aparatul combină o scară cu LED-uri cu un ecran LCD iluminat. El poate verifica și faza, sensul câmpului rotativ și declanșarea unui RCD de 30 mA.

Funcțiile explicate simplu:

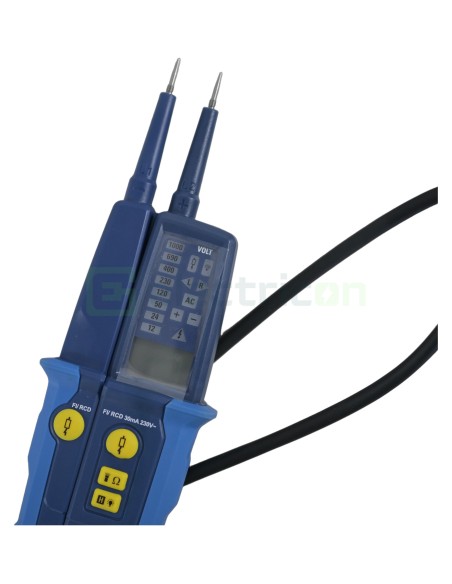

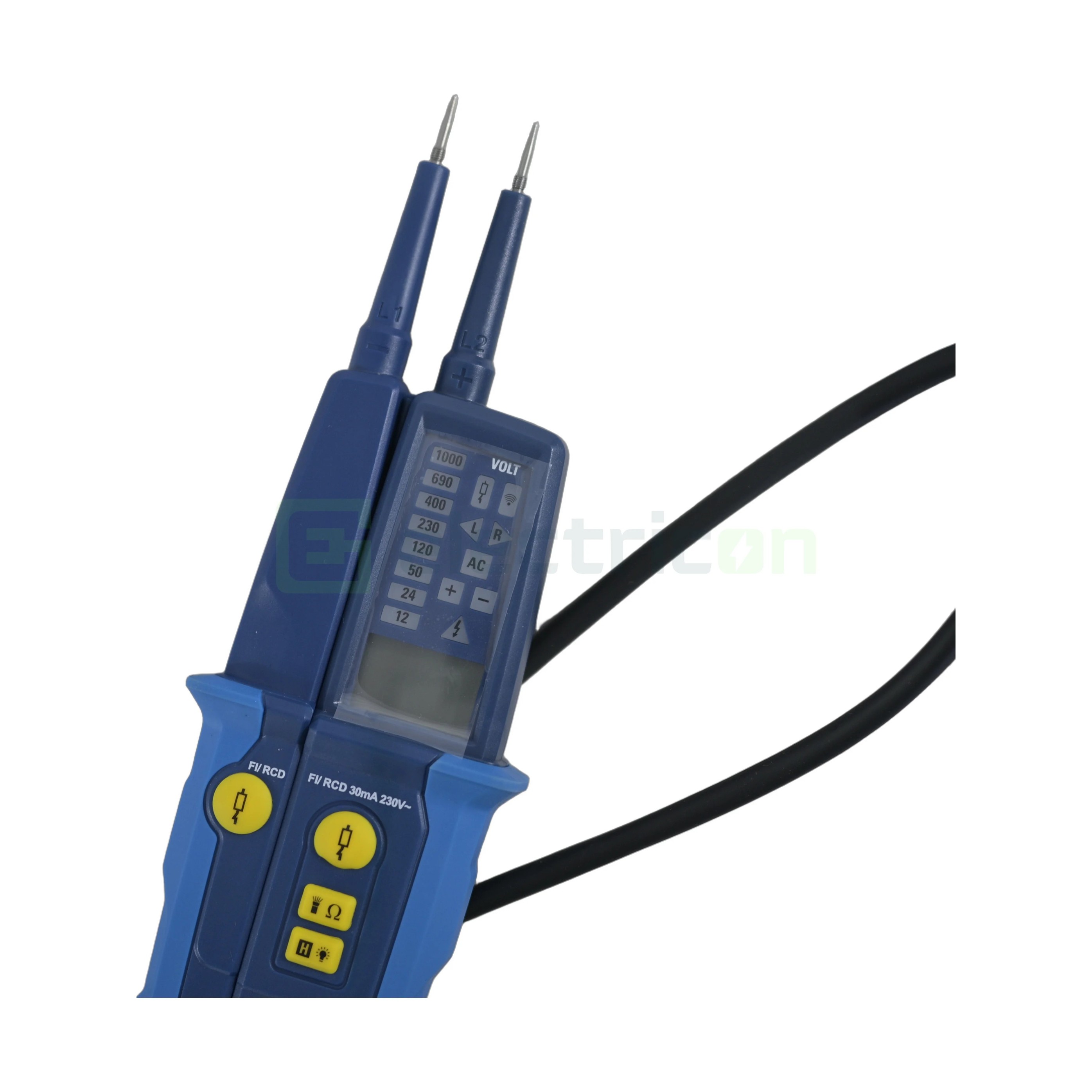

• Afișaj LED și LCD: LED-urile arată rapid treapta de tensiune, iar LCD-ul oferă o citire numerică.
• Sarcină comutabilă: reduce impedanța la aproximativ 7 kΩ și ajută la suprimarea tensiunilor parazite.
• Test RCD de 30 mA: permite un control funcțional al declanșării, fără a măsura timpul sau curentul real de acționare.
• Indicator al câmpului rotativ: LED-urile arată sensul spre dreapta sau spre stânga într-un sistem trifazat.
• Test de fază unipolar: oferă o indicație de fază cu alarmă sonoră.

Ce poate măsura sau verifica produsul

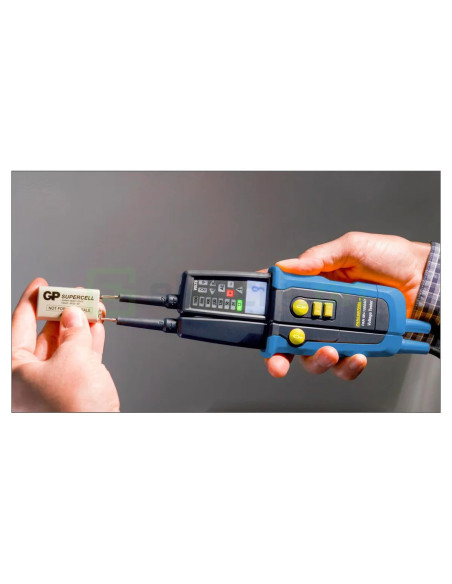

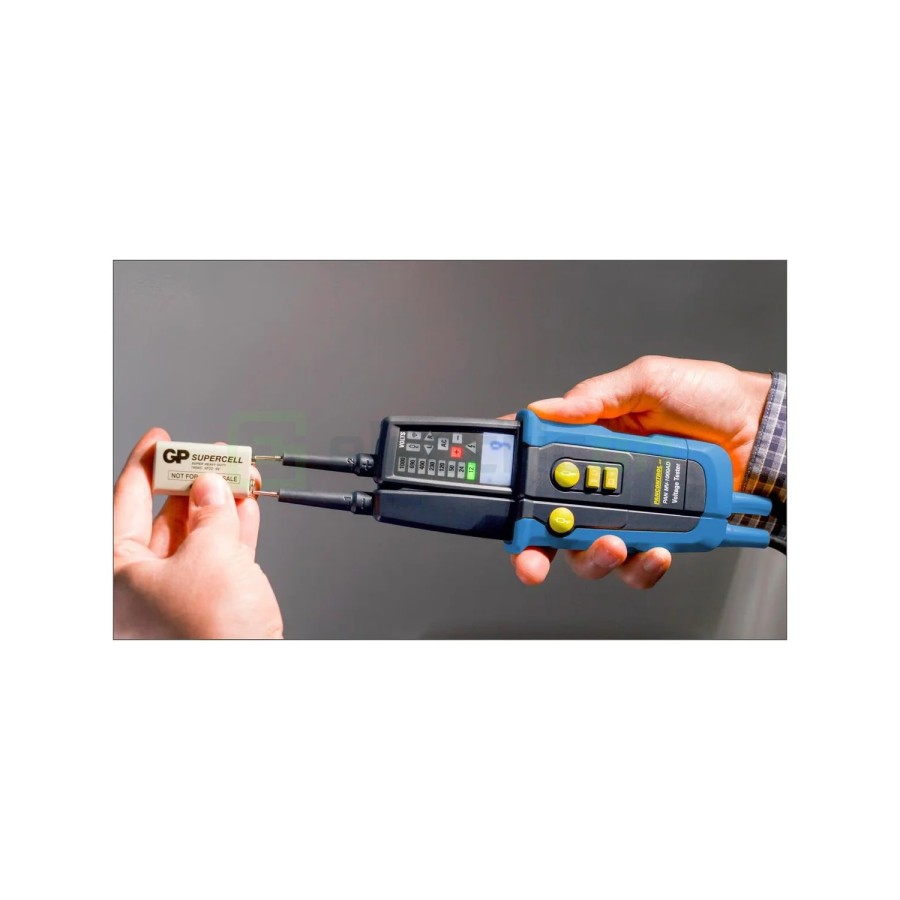

Tensiunea AC și DC este indicată până la 1000 V, iar scara include treapta de 6 V. Rezistența este măsurată de la 1 la 1999 Ω. Continuitatea este semnalată sub 400 kΩ. Aparatul verifică și succesiunea fazelor.

Clarificări tehnice importante

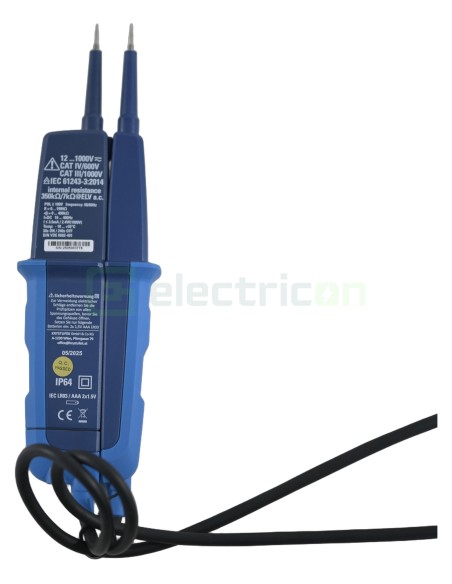

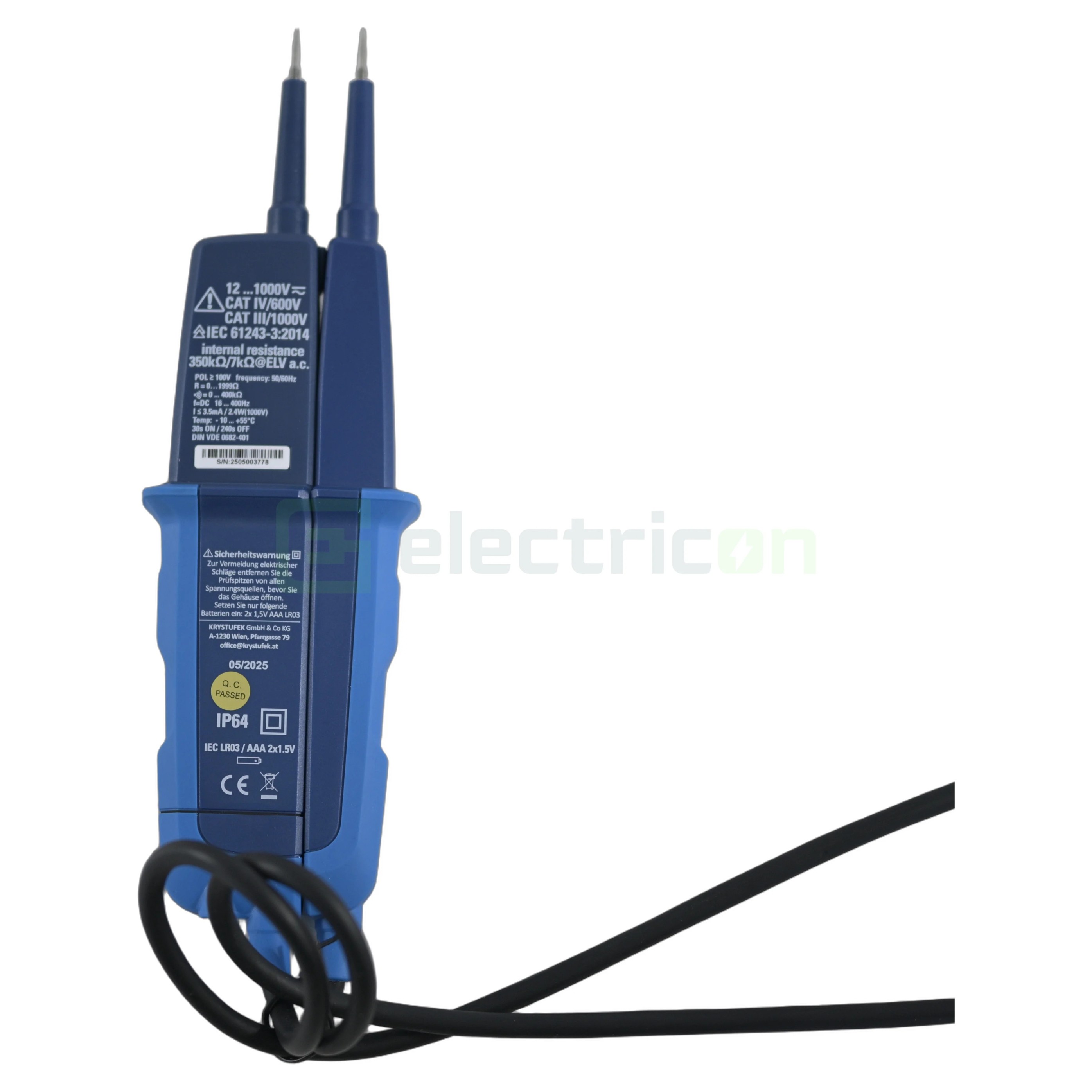

Pragul de continuitate de 400 kΩ este mult mai mare decât domeniul numeric de rezistență. Semnalul acustic arată existența unei căi conductoare, dar nu înseamnă că aparatul poate afișa numeric orice valoare până la 400 kΩ. Categoria declarată este CAT III 1000 V / CAT IV 600 V. Tensiunea maximă și categoria CAT trebuie citite separat. Testul RCD este funcțional și nu înlocuiește un tester dedicat pentru parametrii de declanșare.

Condiții de utilizare și limite de mediu

Manualul indică un interval de lucru de la −10°C la 55°C și umiditate sub 85%. O sesiune de test poate dura cel mult 30 de secunde. După aceasta este indicată o pauză de răcire de 240 de secunde. Carcasa are IP64.

Construcție și alimentare

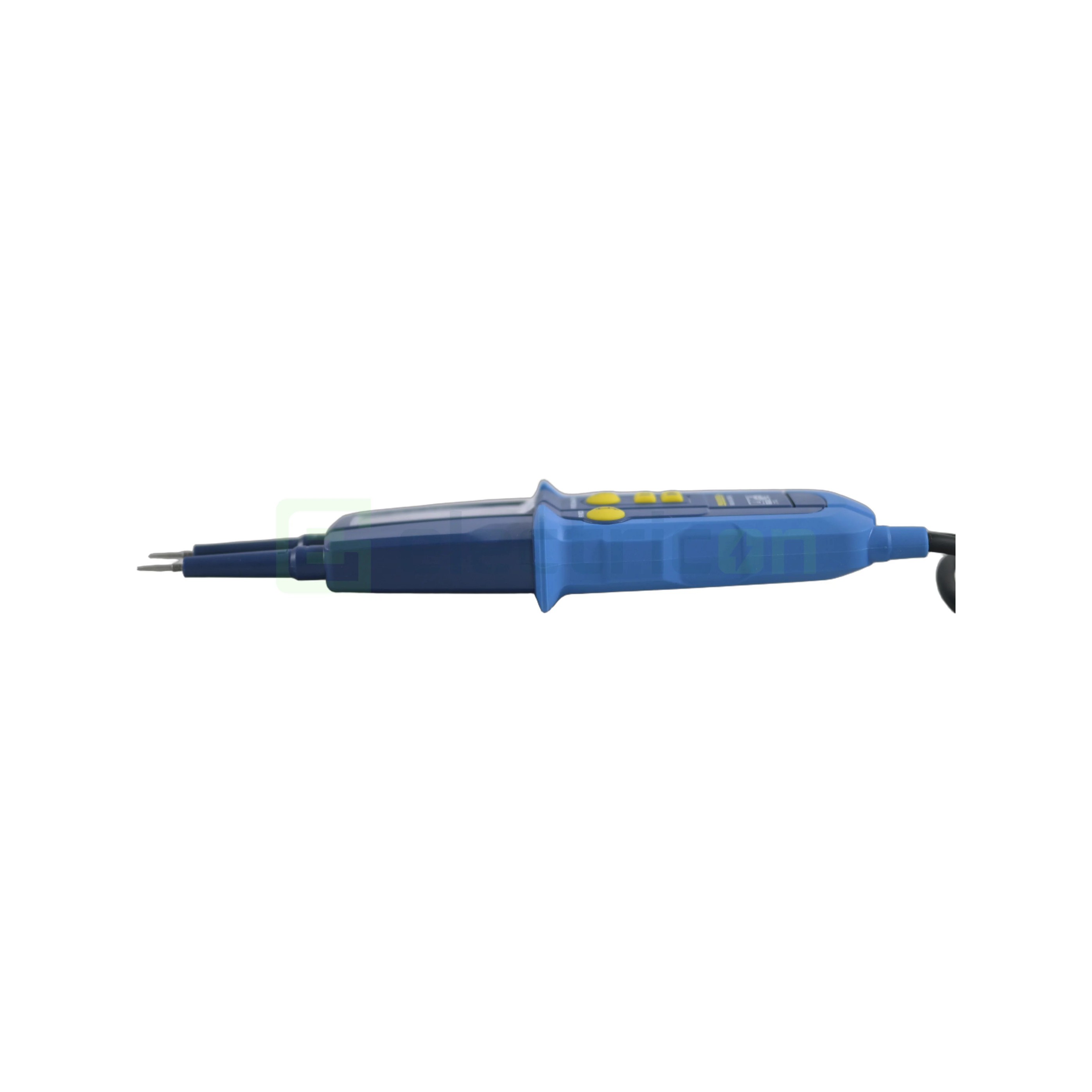

Carcasa măsoară 260 × 74 × 34 mm, iar greutatea netă este de 263 g. Alimentarea se face cu două baterii AAA de 1,5 V. Aparatul este verificat TÜV GS.

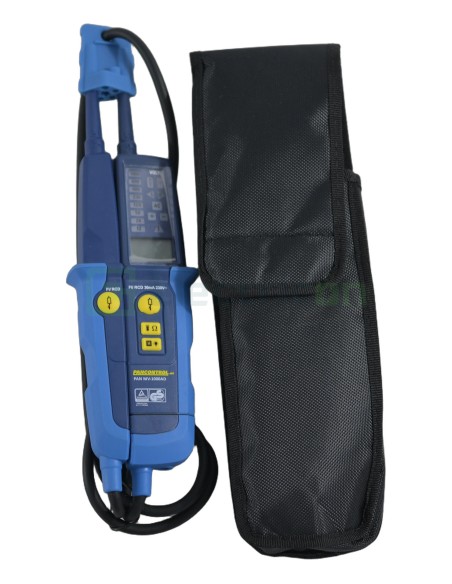

Pachetul conține

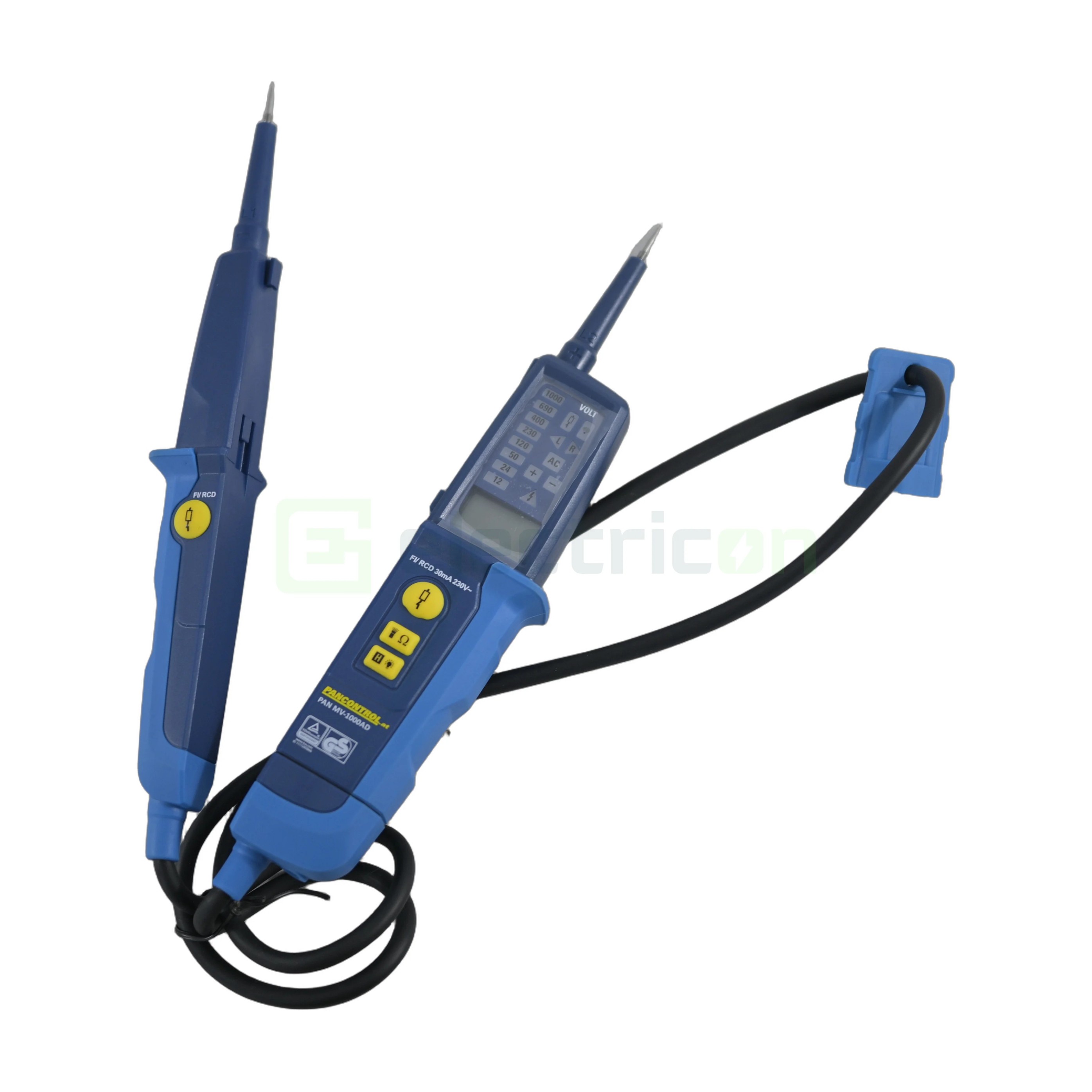

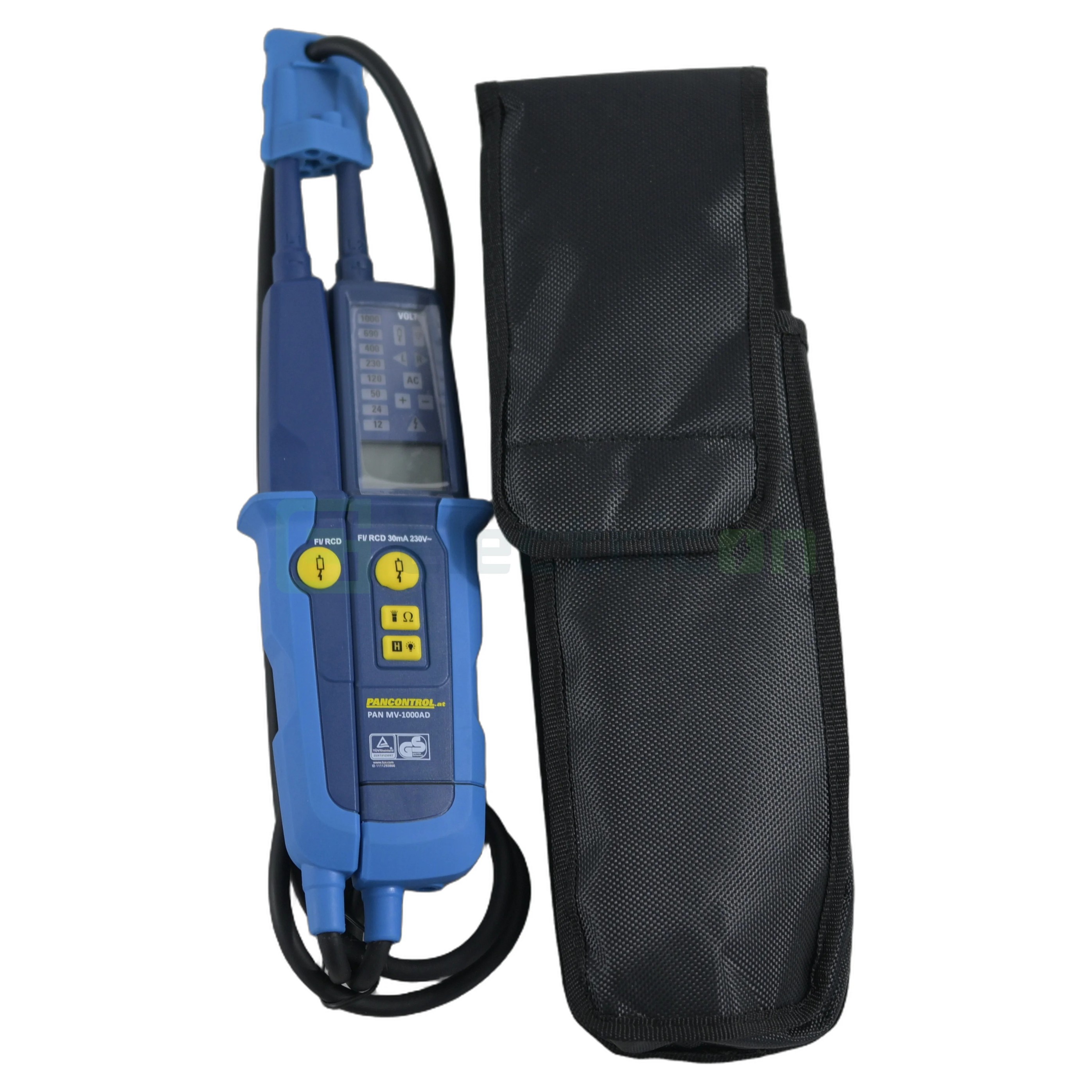

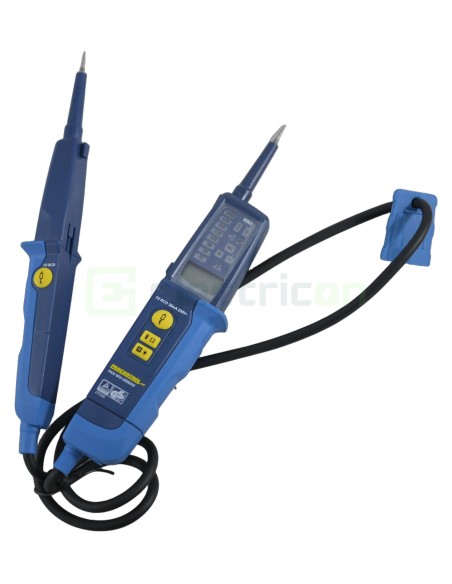

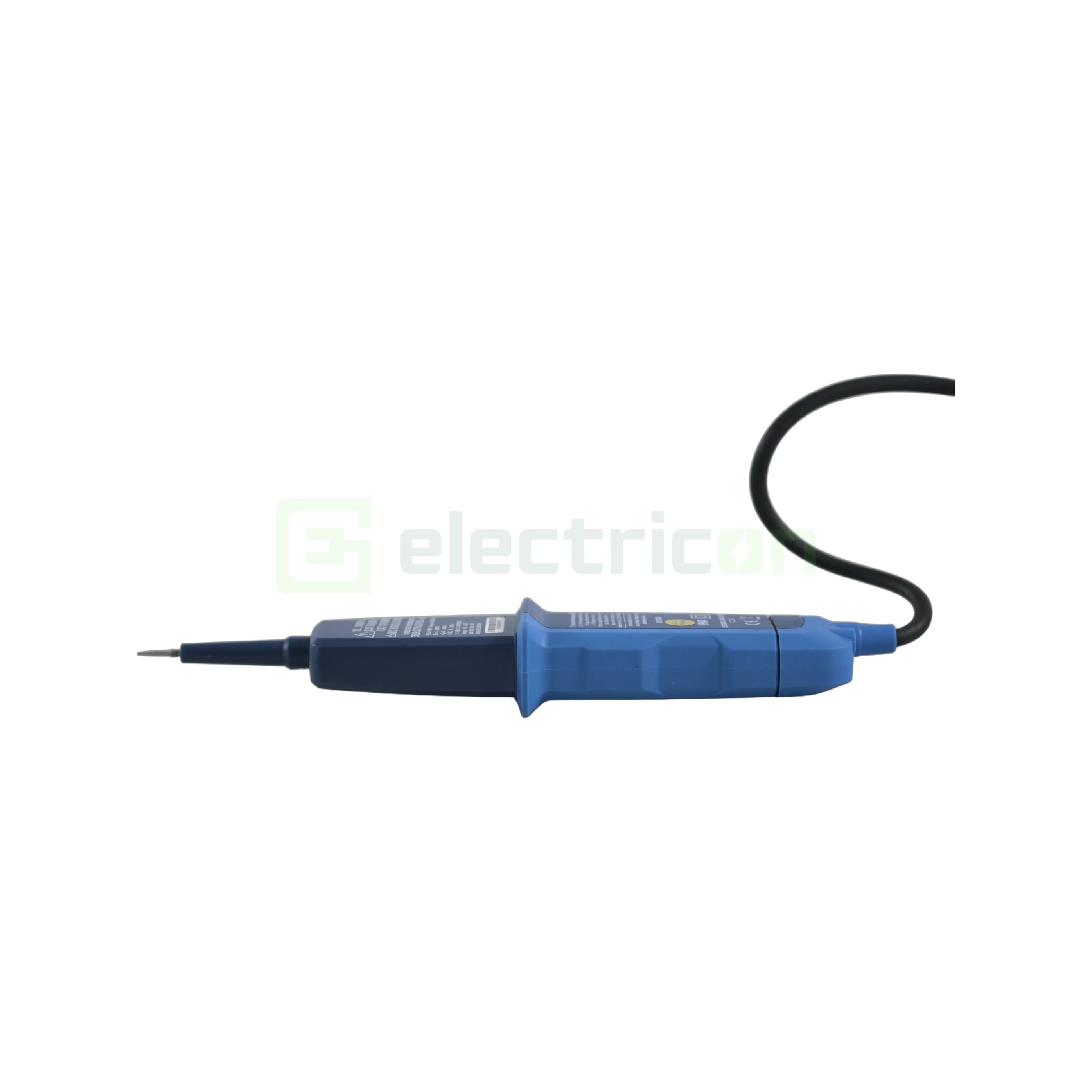

• testerul PAN MV-1000AD cu sonda secundară;

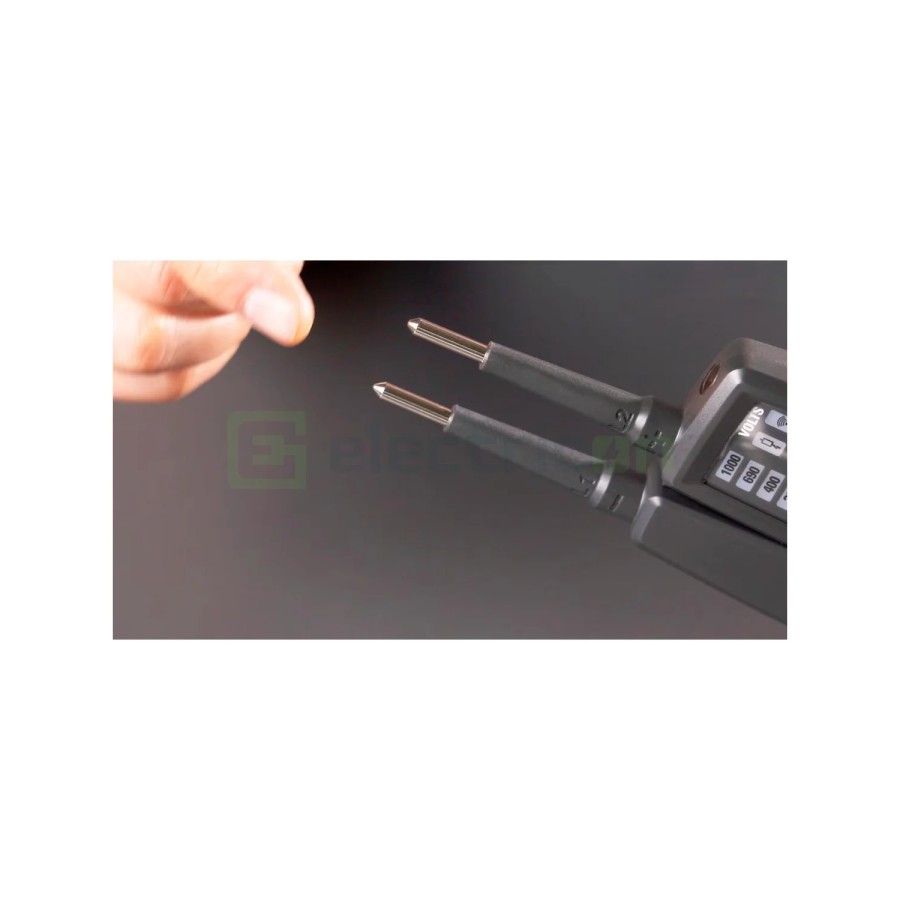

• vârfuri de test de 4 mm;
• capace pentru sonde;
• capac de protecție;
• instrucțiuni de utilizare.
