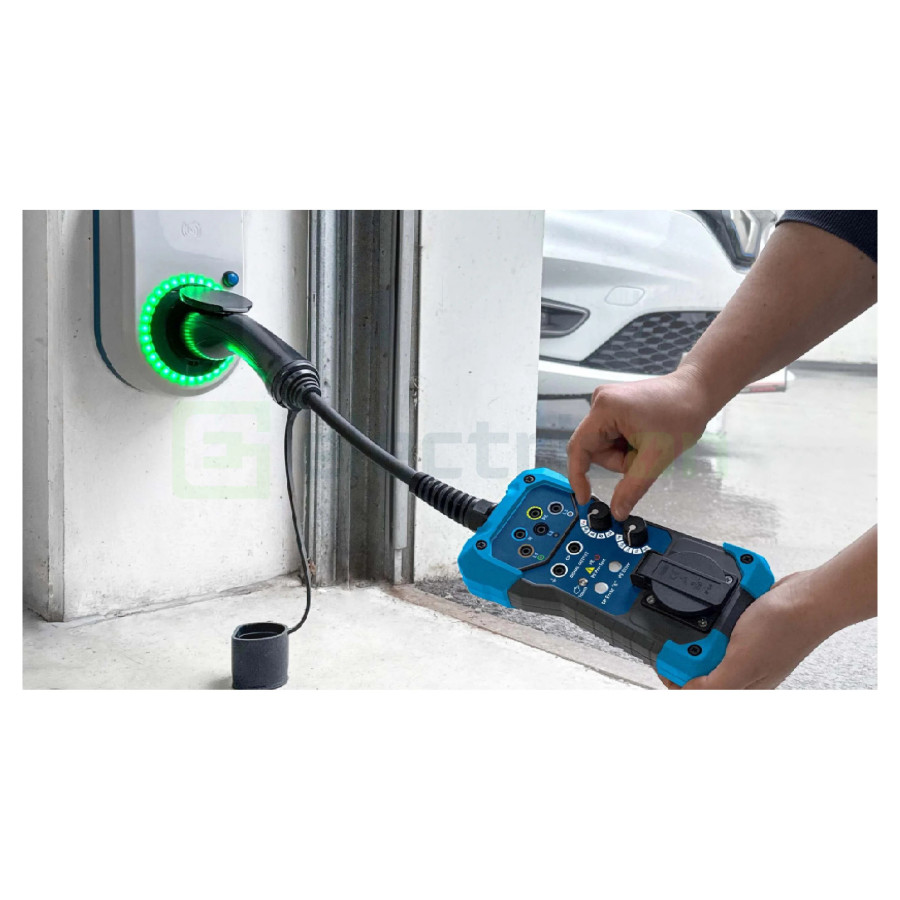

Adaptor Testare Stații EV PAN Wallboxtester | Simulare Vehicul Tip 2 | CAT III 600V | Pancontrol

Marca: PanControl

Tester cu simulare stări de încărcare 13-63A cu priză Shucko și LED-uri fază, PanControl Wallboxtester

Testerul Pancontrol Wallbox este un dispozitiv de verificare versatil pentru stațiile de încărcare a vehiculelor electrice cu conector Tip 2, respectând standardele IEC 61851-1 și IEC 62196-2.

Permite simularea precisă a stărilor de încărcare (A, B, C, D) și setarea unor intensități diferite de curent (13 A, 20 A, 32 A, 63 A) pentru a testa comportamentul stației sub diverse sarcini.
Include funcții de testare a împământării și a comunicării (scurtcircuit CP), fiind echipat cu o priză Schuko auxiliară și trei LED-uri pentru monitorizarea prezenței tensiunii pe fazele L1, L2 și L3.
Construcția robustă cu grad de protecție IP54 asigură rezistența la praf și stropi de apă, făcând dispozitivul ideal pentru utilizarea profesională de către tehnicieni și instalatori în medii exigente.

Cere Oferta

La comanda

Cod Produs: PAN Wallboxtester

Ai nevoie de ajutor? 0773393640 - suport tehnic / 0772245110 - suport comenzi

Cere informatii

Gama variata
de produse

National
si european

Livrare
rapida

Oferte
personalizate

Info
utile

Partener
de incredere

Descriere

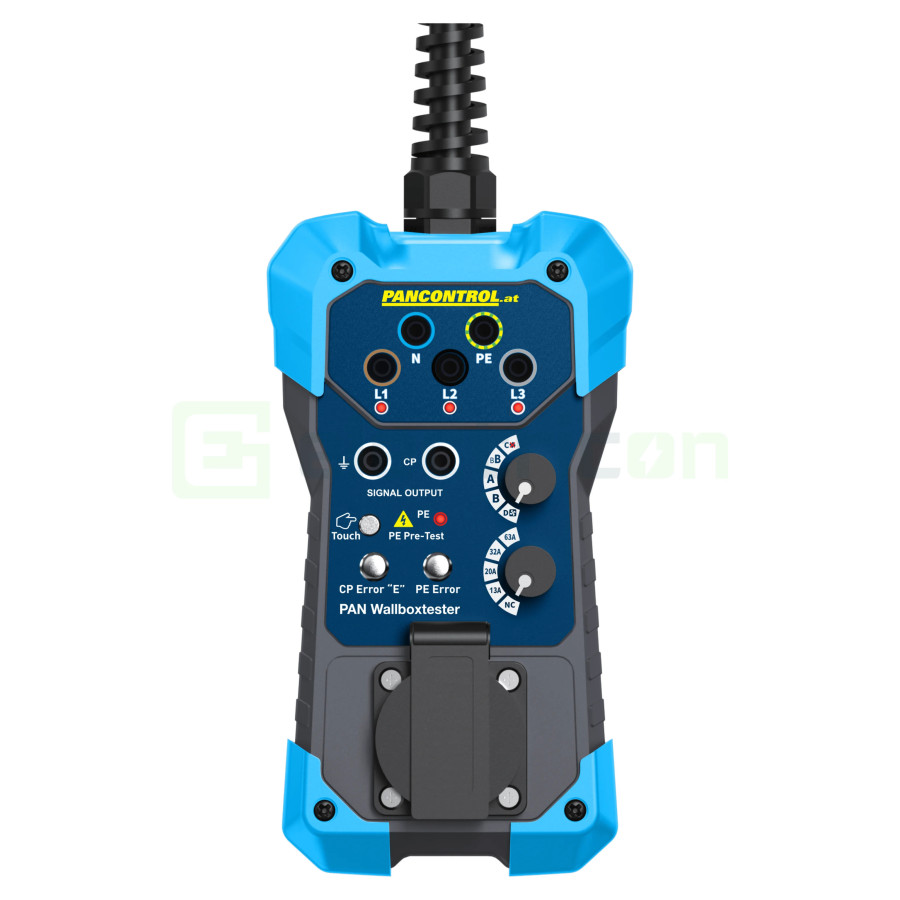

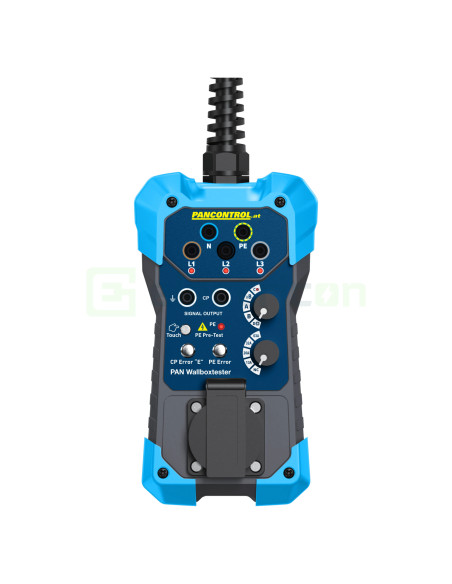

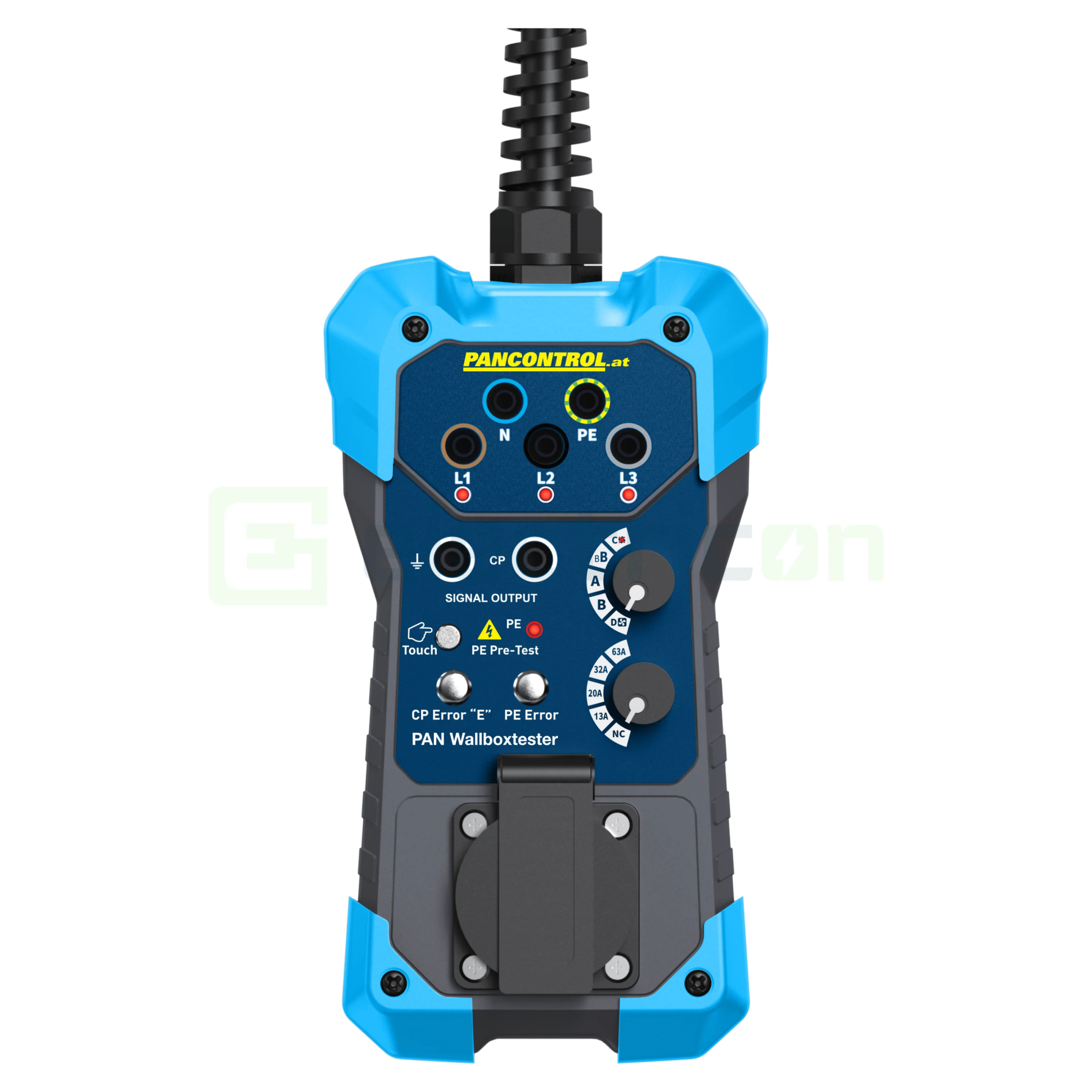

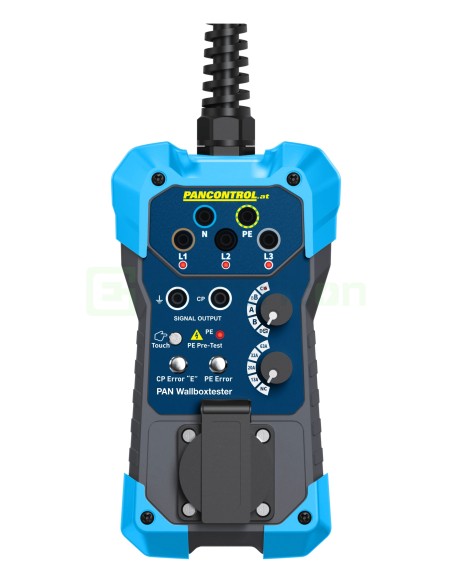

Adaptor de test pentru stații de încărcare AC Tip 2, PAN Wallboxtester, Pancontrol, 13-63A – Dispozitiv avansat pentru verificarea infrastructurii de e-mobilitate.

PAN Wallboxtester este un adaptor profesional specializat pentru verificarea wallbox-urilor de Tip 2 și a stațiilor de încărcare AC conform standardelor internaționale [cite: 391-392, 394]. Acesta funcționează ca un simulator de vehicul electric, permițând testarea completă a logicii de încărcare și a funcțiilor de siguranță ale stației. Dispozitivul oferă posibilitatea selectării stărilor de încărcare (A-D) și a curentului de încărcare, fiind echipat cu priză Schuko integrată pentru sarcini suplimentare și borne de 4 mm pentru măsurători externe.

PAN Wallboxtester – Simulare completă și diagnosticare precisă pentru stații AC

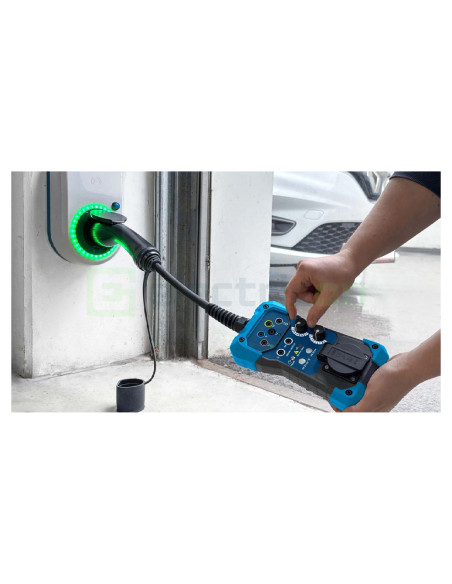

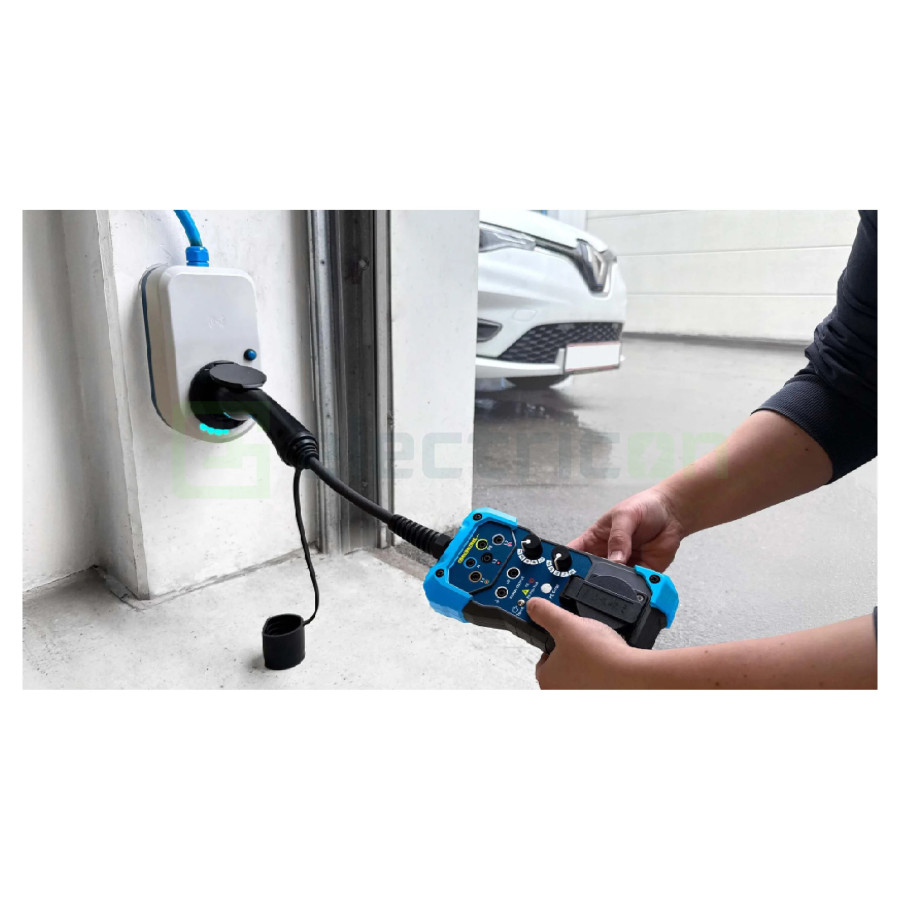

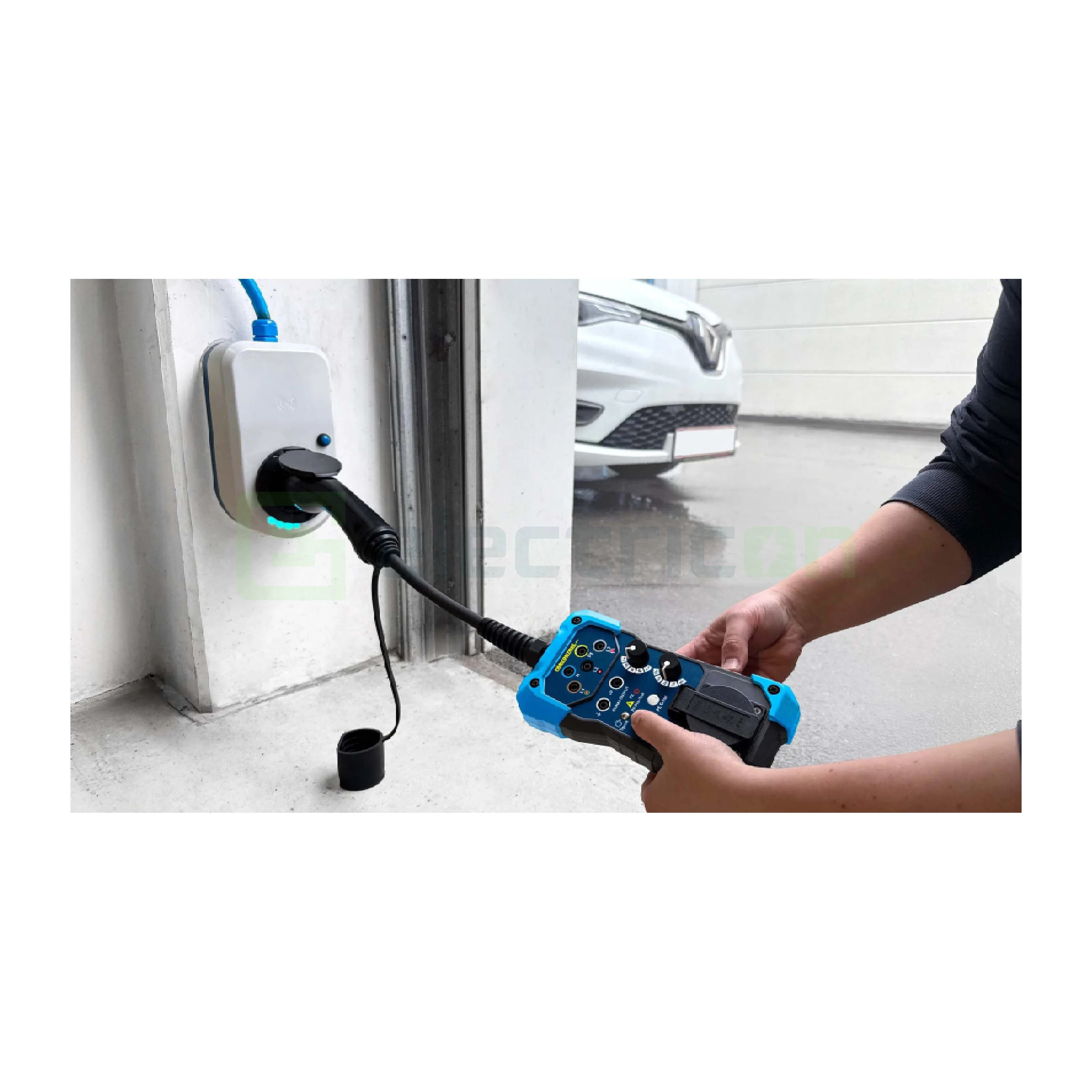

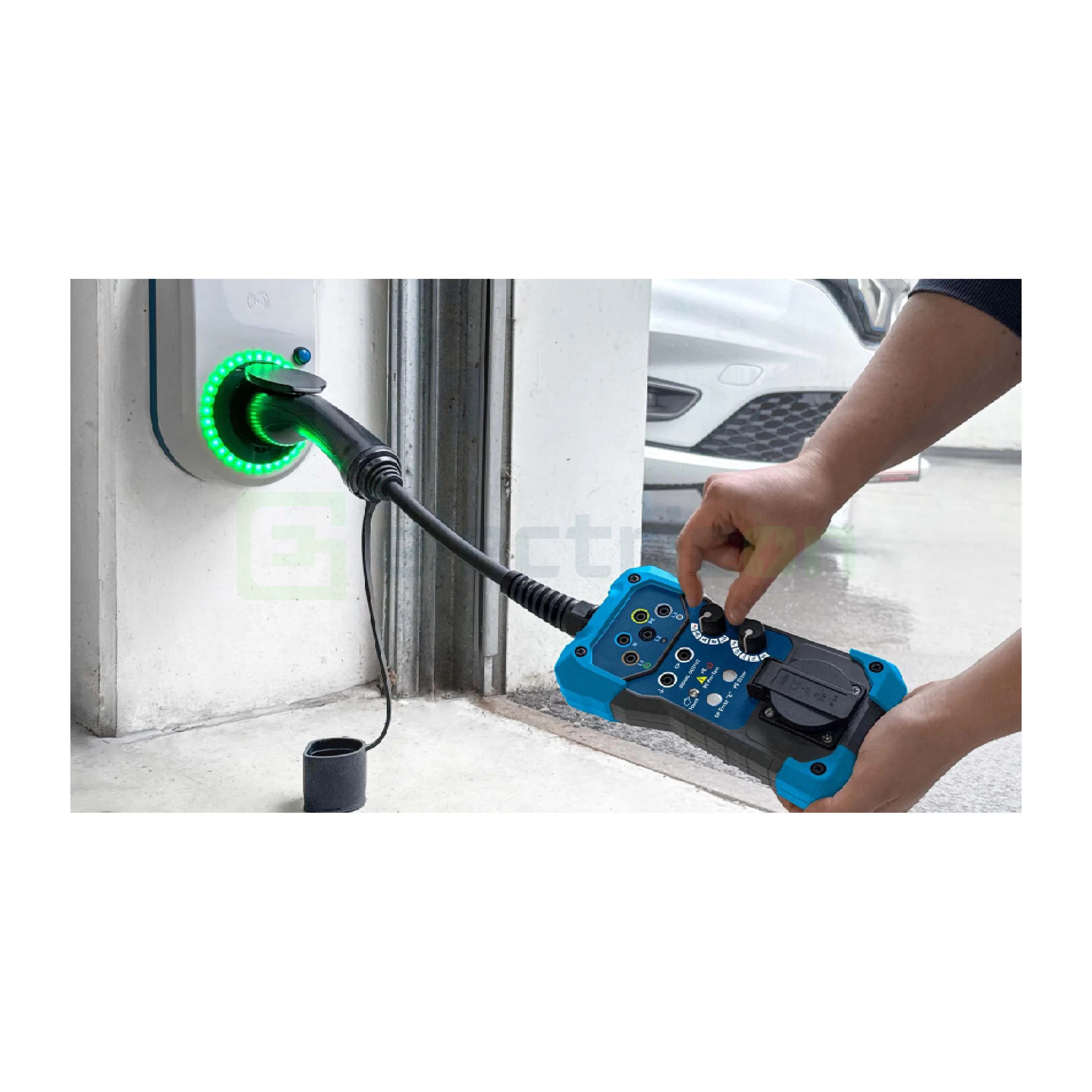

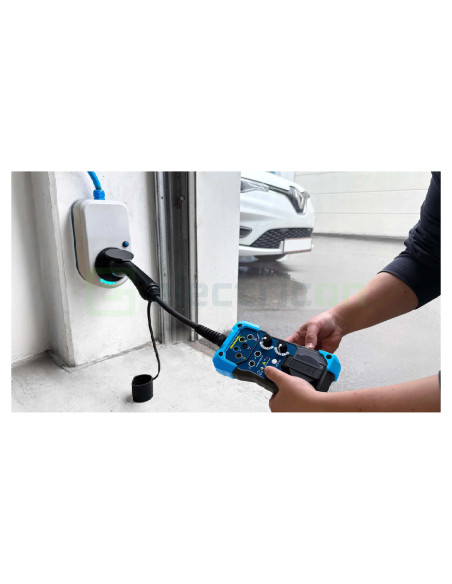

Acest adaptor permite tehnicienilor să simuleze diferite stări ale vehiculului (de la vehicul neconectat până la cerință de ventilație) conform standardului IEC 61851-1 [cite: 397-400]. PAN Wallboxtester include funcții esențiale pentru verificarea siguranței, cum ar fi simularea unei defecțiuni de împământare (PE Error) sau a unui scurtcircuit pe linia de comunicație Control Pilot (CP Error)[cite: 403, 405]. Cele 3 LED-uri integrate oferă o confirmare vizuală rapidă a prezenței tensiunii pe fiecare fază (L1, L2, L3), în timp ce bornele de siguranță permit conectarea unui multimetru sau osciloscop pentru analiza semnalelor de comunicație.

Avantajele adaptorului PAN Wallboxtester

Simulare stări vehicul: Permite selectarea stărilor A, B, C și D conform IEC 61851-1 pentru verificarea logicii de control .
Curenți de încărcare reglabili: Simularea curentului de încărcare la valori de 13 A, 20 A, 32 A și 63 A.
Diagnosticare siguranță: Funcții dedicate pentru simularea erorilor PE și CP pentru testarea reacției de protecție a stației .
Interfață completă: Borne de 4 mm pentru acces la liniile de forță și comunicație.
Priză Schuko integrată: Permite conectarea consumatorilor externi de max. 10 A în timpul testării.
Protecție robustă: Clasificare IP54 pentru rezistență la praf și stropirea cu apă.

Specificații tehnice PAN Wallboxtester

Conector	Tip 2 (conform IEC 62196-2)
Simulare stări (IEC 61851-1)	A, B, C, D
Simulare curent încărcare	13 A, 20 A, 32 A, 63 A
Indicare faze	3 LED-uri (L1, L2, L3)
Priză externă	Schuko (max. 10 A)
Borne de măsură	4 mm (siguranță)
Categoria de măsurare	CAT III 600 V
Grad de protecție	IP54
Dimensiuni	210 x 110 x 55 mm
Greutate (netă)	928 g

Aplicații recomandate

Punerea în funcțiune și verificarea periodică a stațiilor de încărcare AC Tip 2.
Testarea funcțiilor de siguranță și a protecțiilor la defecte de împământare .
Analiza semnalului Control Pilot (CP) pentru diagnosticarea erorilor de comunicare.
Verificarea prezenței tuturor fazelor în timpul procesului de încărcare.

Componente incluse

1x Adaptor de test PAN Wallboxtester cu conector Tip 2
1x Instrucțiuni de folosire

Link-uri utile

🌐 Link producător

Tag-uri căutare

adaptor test wallbox tip 2 pancontrol
simulator vehicul electric stație încărcare ac
pan wallboxtester iec 61851-1
verificare stație încărcare e-mobilitate
tester tip 2 cu priză schuko ip54

Detalii

Cod PAN Wallboxtester

cod EAN13 9120037331289
