Un cablu de șir fotovoltaic lung, întins pe acoperiș, se comportă ca o buclă care captează energia unei descărcări atmosferice din apropiere. Vârful de tensiune ajunge la intrarea de curent continuu a invertorului sau a regulatorului de încărcare.
Descărcătorul PV limitează acest vârf și deviază energia către pământ. Aparatele din această categorie sunt construite conform SR EN 61643-31, pentru curent continuu. Ele nu se înlocuiesc cu descărcătoarele de curent alternativ, construite conform SR EN 61643-11.
Cum alegi un descărcător PV
Tipul descărcătorului
| Tip |
Ce preia |
Când se folosește |
| Tip 1 |
O parte din curentul unei descărcări atmosferice directe |
Când proiectul o cere, de regulă la clădiri cu instalație de paratrăsnet |
| Tip 2 |
Supratensiuni induse și de comutație |
Situația uzuală, fără cerință de tip 1 în proiect |
Tipul rezultă din evaluarea riscului de trăsnet și din proiectul instalației, nu din puterea sistemului. Categoria conține descărcătoare de tip 2. Dacă proiectul cere tip 1 pe partea de curent continuu, aparatul se verifică separat, înainte de comandă.
Tensiunea maximă de funcționare continuă
Tensiunea maximă a descărcătorului se alege peste tensiunea în gol a șirului, calculată la temperatura minimă din amplasament. Tensiunea în gol a panourilor crește la frig, deci valoarea de pe eticheta panoului nu este suficientă.
Un descărcător cu tensiune prea mică lucrează permanent aproape de pragul de conducție și se degradează. Unul cu tensiune mult prea mare intervine târziu și lasă să treacă vârfuri mai mari către echipament. Marja recomandată este indicată de producător în documentația aparatului.
Numărul de poli și configurația

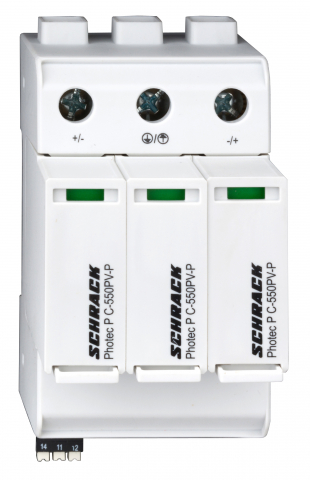

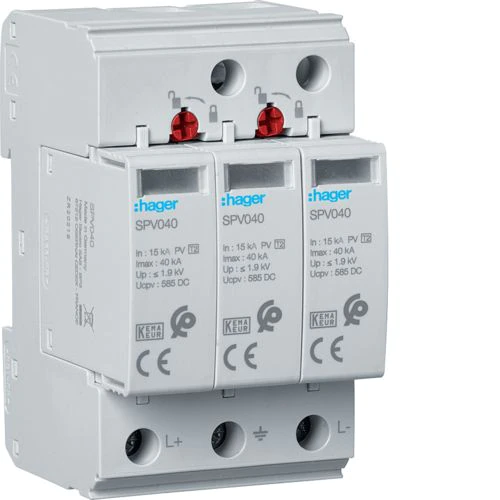

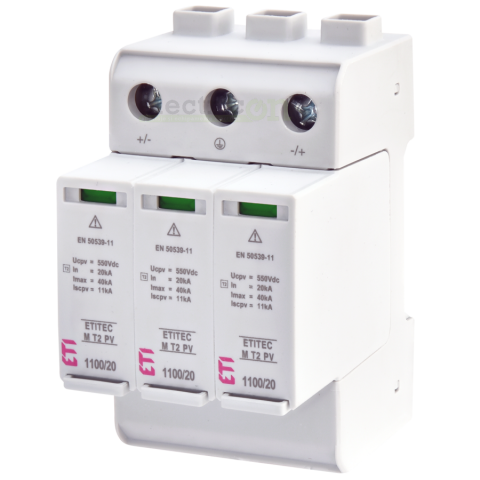

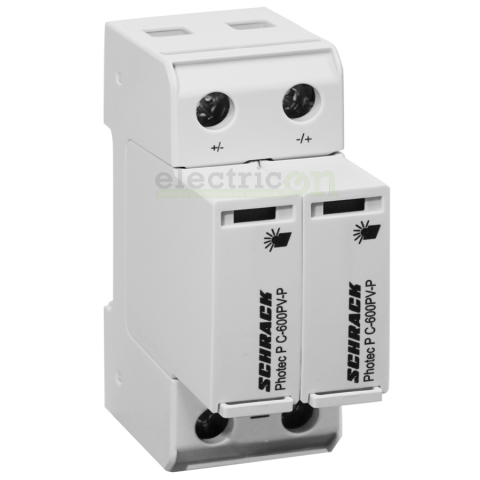

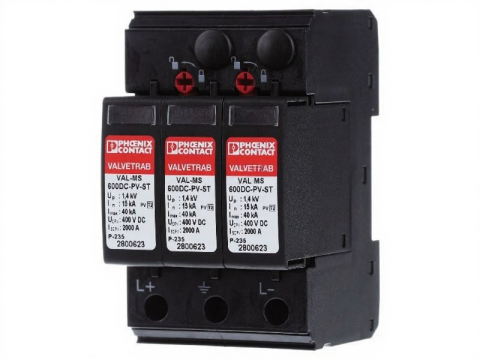

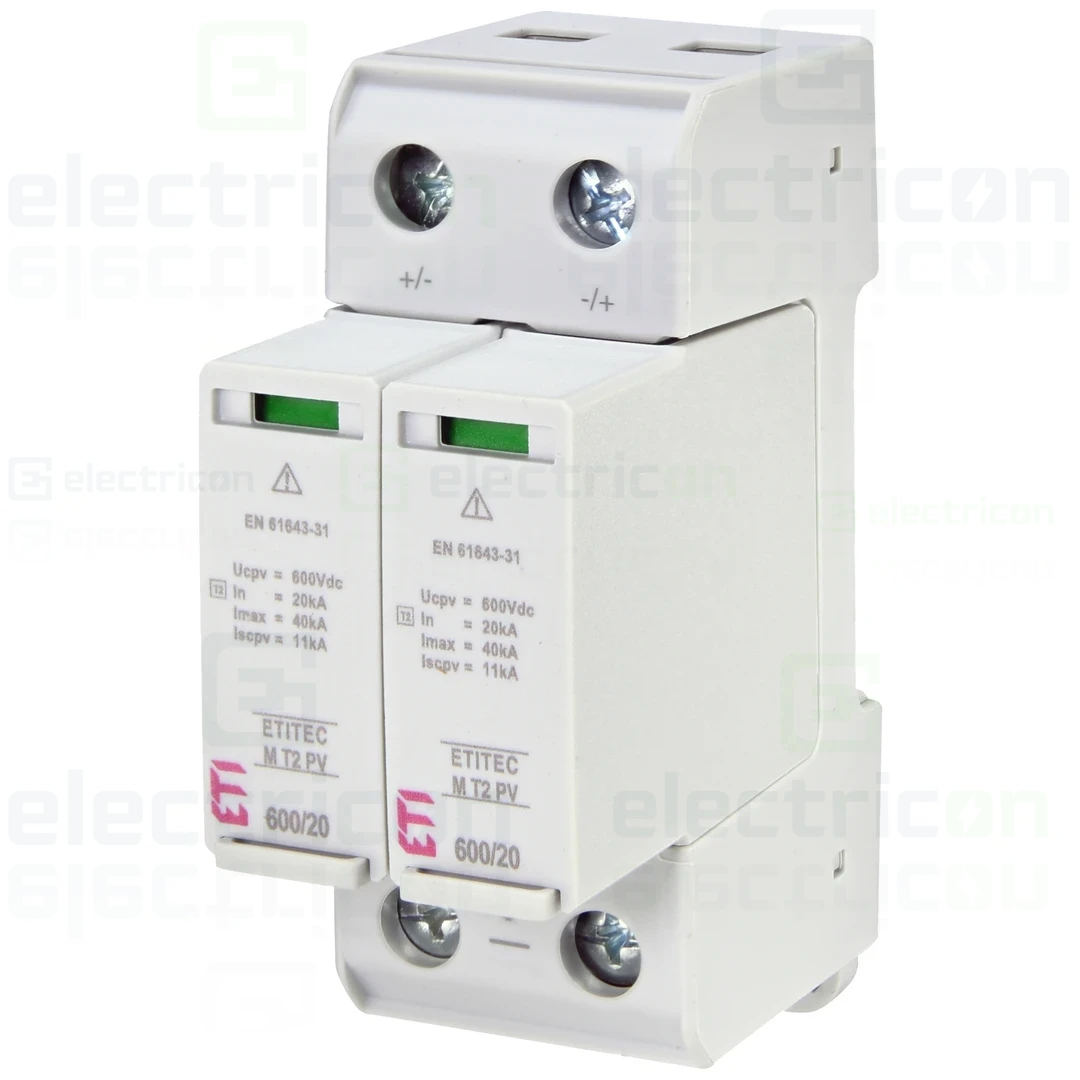

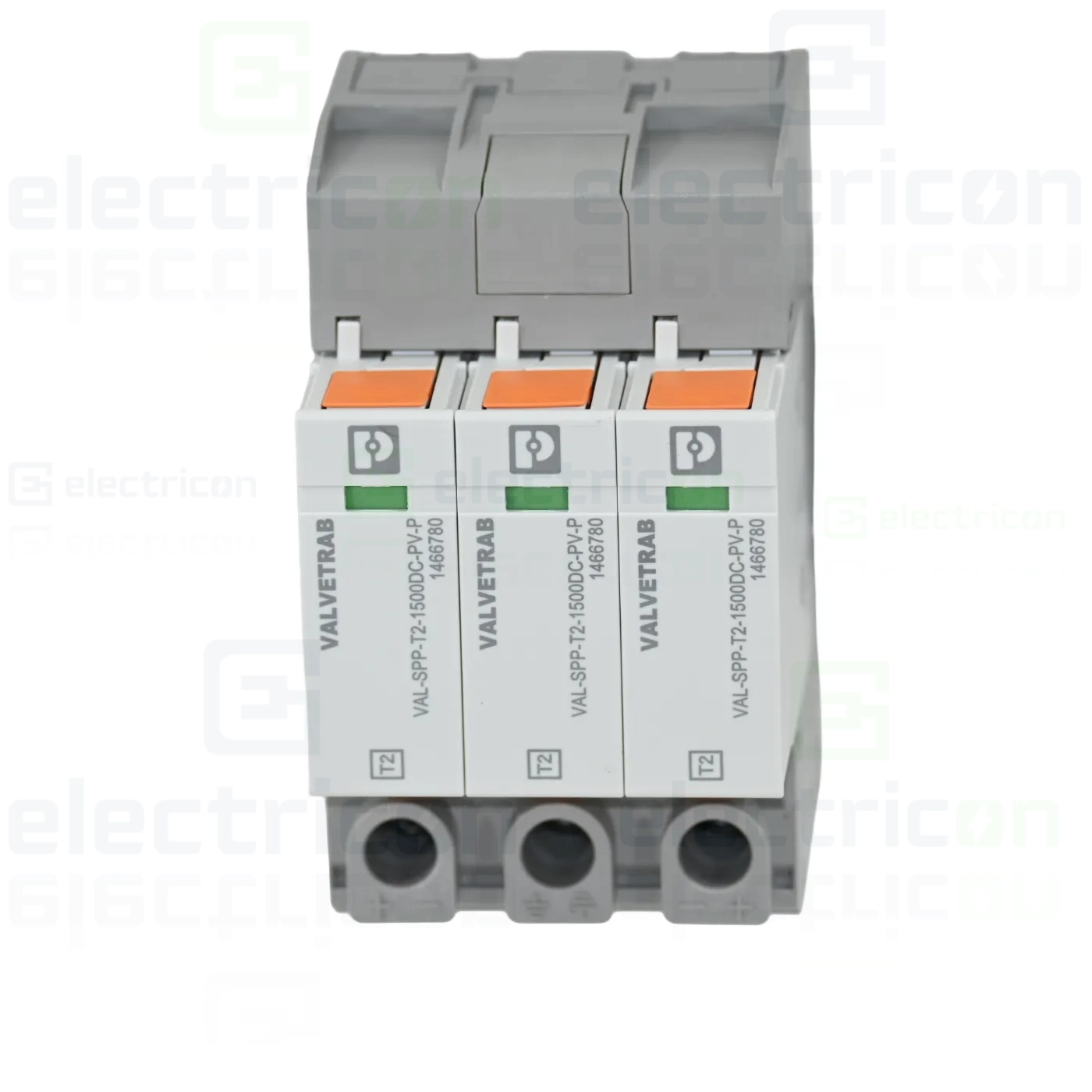

Aparatele cu două căi protejează plusul și minusul față de pământ, iar cele cu trei căi adaugă și calea dintre plus și minus. Configurația potrivită depinde de schema de legare la pământ a părții de curent continuu și de cerințele invertorului. Se verifică în documentația invertorului și a descărcătorului.
Unde se montează
- La intrarea de curent continuu a invertorului sau a regulatorului, cât mai aproape de echipamentul protejat.
- La traseele lungi, un al doilea aparat se montează și la capătul dinspre panouri. Distanța de la care este necesar se ia din documentația producătorului sau din proiect.
- Pe partea de curent alternativ se montează un descărcător separat, din categoria destinată acelei tensiuni.
Legătura la pământ
Conductoarele de legătură ale descărcătorului se păstrează cât mai scurte, de regulă sub 0,5 m în total. La curenții rapizi ai unei descărcări, pe aceste conductoare apare o cădere de tensiune care se adaugă la nivelul de protecție al aparatului.
Traseul se face scurt și drept, fără bucle și fără colaci de rezervă. Fără o instalație de împământare funcțională și verificată, descărcătorul nu are unde să devieze energia.
Starea aparatului și protecția de rezervă
Un descărcător care a preluat descărcări se uzează. Starea lui se citește din indicatorul de pe fața aparatului, iar verificarea intră în mentenanța periodică. La modelele debroșabile se înlocuiește doar cartușul, specific fiecărei game.
La sfârșitul duratei de funcționare, un descărcător poate ajunge în scurtcircuit. Pentru această situație se prevede protecția de rezervă indicată de producător, integrată sau montată separat în amonte.
Categorii înrudite
Toate se regăsesc în categoria Materiale electrice pentru sisteme fotovoltaice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
Întrebări frecvente
Ce descărcător PV se alege, tip 1 sau tip 2?
Tipul 1 preia o parte din curentul unei descărcări directe și se folosește când proiectul îl cere, de regulă la clădiri cu paratrăsnet. Tipul 2 acoperă supratensiunile induse și de comutație și este alegerea uzuală în rest. Decizia rezultă din evaluarea riscului de trăsnet, nu din puterea instalației.
Se poate folosi un descărcător de curent alternativ pe partea de panouri?
Nu. Descărcătoarele pentru curent continuu sunt construite conform SR EN 61643-31, cu o structură adaptată acestui regim. Un aparat de curent alternativ ajuns în scurtcircuit nu poate întrerupe curentul continuu al șirului, care nu trece prin zero.
Ce tensiune trebuie să aibă descărcătorul PV?
Tensiunea maximă de funcționare continuă a descărcătorului trebuie să fie peste tensiunea în gol a șirului, calculată la temperatura minimă din amplasament. Tensiunea în gol a panourilor crește la frig. Marja recomandată este indicată de producătorul descărcătorului.
De ce contează lungimea conductoarelor de legătură ale descărcătorului?
La curenții mari și rapizi ai unei descărcări, pe conductoarele de legătură apare o cădere de tensiune. Ea se adaugă la nivelul de protecție al aparatului și ajunge la echipamentul protejat. Conductoarele se păstrează scurte și drepte, de regulă sub 0,5 m în total.
Cum se verifică dacă un descărcător PV mai protejează?
Din indicatorul de pe fața aparatului, care își schimbă starea la epuizarea cartușului. Un descărcător uzat arată la fel ca unul funcțional, în afara indicatorului. Verificarea intră în mentenanța periodică a instalației.
Este nevoie de descărcător PV la o clădire fără paratrăsnet?
De regulă da. Supratensiunile induse de descărcări din apropiere și de comutații apar și la clădirile fără paratrăsnet. Pentru acestea se folosește un descărcător de tip 2, conform evaluării riscului din proiect.
Un singur descărcător PV este suficient?
Depinde de lungimea traseului de curent continuu. La trasee scurte, un aparat la intrarea invertorului poate fi suficient. La trasee lungi se montează câte unul la fiecare capăt, la distanța indicată în documentația producătorului sau în proiect.
