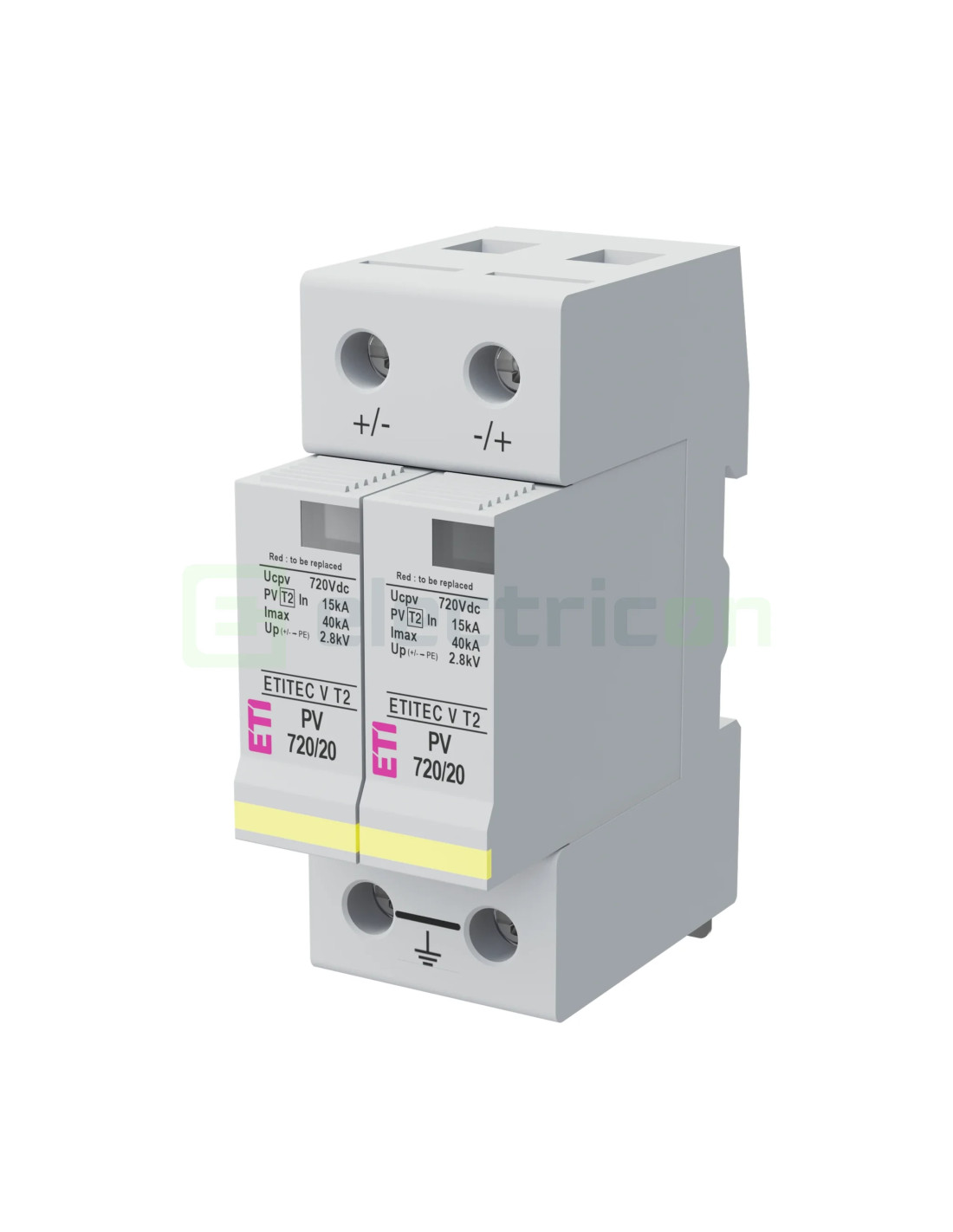

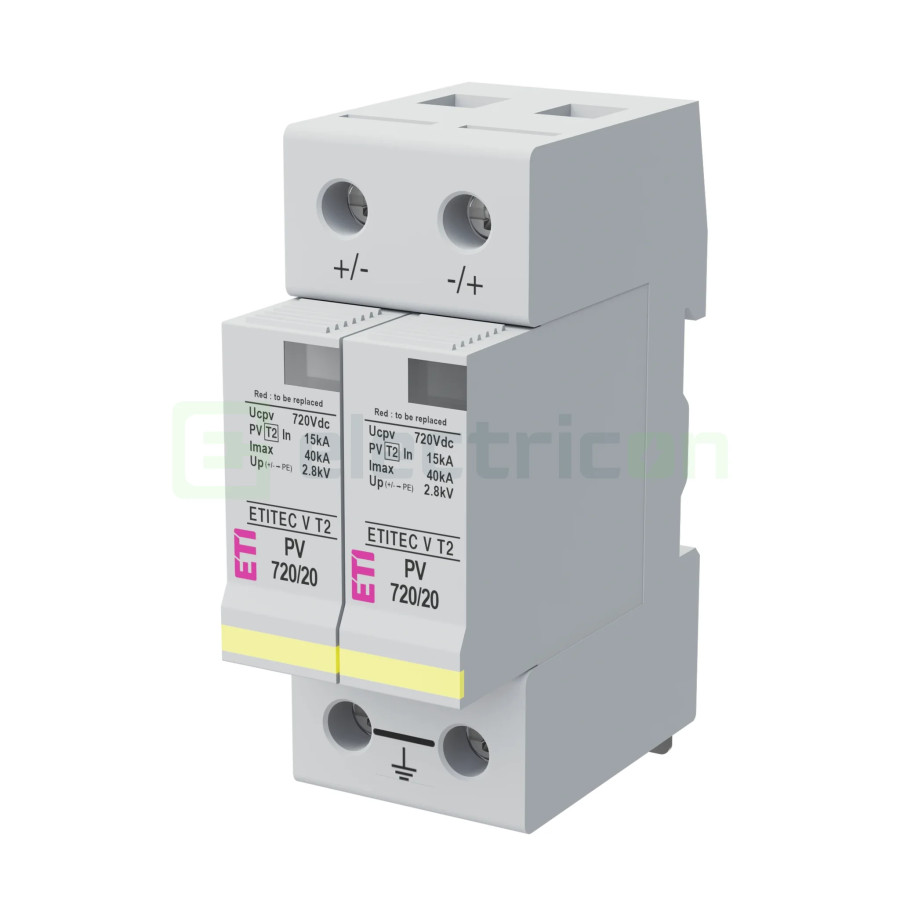

Descarcator PV la Supratensiune ETI 002443004 – ETITEC V T2 PV 720/20, tip 2, 600 VDC, pentru stringuri fotovoltaice
Descarcatorul la supratensiune pentru fotovoltaic ETITEC V T2 PV 720/20, ETI 002443004 este un SPD tip 2 (T2) dedicat protecției stringurilor PV până la 600 VDC, montat pe șină DIN, cu modul varistor de energie ridicată (MOV) și modul pluggable. Tensiune nominală PV: 600 VDC. Tensiune maximă de funcționare PV: 720 VDC. Curent nominal de descărcare In: 15 kA (8/20 µs). Curent maxim de descărcare Imax: 40 kA (8/20 µs) pe pol. Curent de scurtcircuit fotovoltaic admis Iscpv: 15 kA. Mod de conectare: +/-/PE, protecție în mod comun. Montaj: pe șină DIN 35 mm, carcasă termoplastică auto-stingentă UL94 V-0, IP20, modul înlocuibil. Echipat cu deconector termic intern și indicator mecanic de stare (verde/roșu). Opțional, semnalizare la distanță prin modul suplimentar. Ideal pentru protecția împotriva supratensiunilor induse și de comutație în instalațiile fotovoltaice conectate la invertoare de 600 VDC.
Descarcator PV tip 2, 600 VDC, ETITEC V T2 PV 720/20 – protecție la supratensiune pentru stringuri fotovoltaice
Descarcatorul ETITEC V T2 PV 720/20 este proiectat special pentru protecția directă a stringurilor fotovoltaice de până la 600 VDC (Uoc stc), având o tensiune maximă de funcționare Ucpv de 720 VDC. Utilizează tehnologie cu varistor de înaltă energie (MOV), integrând un sistem de deconectare termică internă care scoate din funcțiune modulul de protecție la sfârșitul duratei de viață sau la suprasolicitare, semnalizând vizual starea prin indicator mecanic verde/roșu. Formatul modular pluggable permite înlocuirea rapidă a modulului de protecție fără demontarea bazei de pe șină. Curentul nominal de descărcare In este de 15 kA, iar curentul maxim Imax ajunge la 40 kA per pol, cu un total de până la 60 kA pe ansamblu. Mod de protecție în mod comun (+/PE, -/PE), pentru protecția eficientă a invertoarelor și cablajului DC PV față de supratensiuni tranzitorii.
Avantajele descarcatorului ETITEC V T2 PV 720/20, ETI 002443004
- SPD tip 2 dedicat fotovoltaic, pentru stringuri până la 600 VDC, cu Ucpv 720 VDC – compatibil cu majoritatea invertoarelor on-grid.
- Curent nominal de descărcare In 15 kA și curent maxim Imax 40 kA pe pol (60 kA total), asigurând un nivel ridicat de protecție la supratensiuni.
- Tehnologie MOV cu deconector termic intern și indicator mecanic verde/roșu pentru o exploatare sigură și vizibilitate clară a stării de funcționare.
- Format modular pluggable, montaj pe șină DIN 35 mm, conexiuni cu șurub 2,5–25 mm², instalare și întreținere rapide în tablouri PV.
Aplicații recomandate ETITEC V T2 PV 720/20, 600 VDC
- Protecția la supratensiune a stringurilor fotovoltaice DC la instalații rezidențiale cu invertoare până la 600 VDC.
- Tablouri de string PV și combiner boxes pentru sisteme fotovoltaice comerciale de putere mică și medie.
- Protecția intrării DC a invertoarelor PV on-grid sau off-grid conectate la câmpuri fotovoltaice de 500–600 VDC.
- Modernizarea tablourilor PV existente prin adăugarea unui SPD tip 2 conform EN 61643-31 / EN 50539-11.
