Dulapuri electrice

Tabloul general al unei clădiri comerciale sau tabloul de automatizare al unei linii de producție depășesc de regulă capacitatea unui tablou modular obișnuit. Pentru aceste instalații se folosesc dulapuri electrice, montate pe perete sau pe pardoseală.

Criteriile generale ale tablourilor sunt explicate în categoria Tablouri electrice. Aici este descris ce diferă la dulapuri.

Două tipuri de dulapuri

Capacitatea

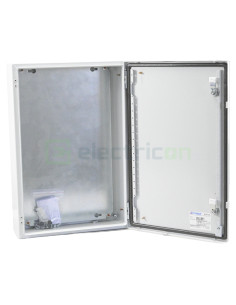

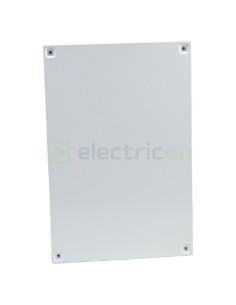

La dulapurile de distribuție, capacitatea se exprimă în numărul de module sau în unitățile de echipare ale sistemului producătorului. La dulapurile cu contrapanou, se exprimă prin suprafața utilă a plăcii de montaj. În ambele cazuri se lasă spațiu pentru trecerea cablurilor și pentru extinderi.

Ce conține dulapul la livrare

Conținutul livrării diferă între modele. Unele dulapuri includ contrapanoul sau kiturile de echipare, altele doar carcasa și ușa. Soclul, plăcile de intrare a cablurilor, șinele și plastroanele se pot comanda separat.

Lista exactă se citește în fișa fiecărui produs. Pachetele din categorie reunesc dulapul cu accesoriile potrivite, într-o singură comandă.

Montajul

Dulapurile de perete se fixează pe un perete care poate prelua greutatea lor echipată. Dulapurile de pardoseală se așază pe un soclu sau direct pe pardoseală, iar cele înalte se ancorează împotriva răsturnării, conform documentației producătorului.

Înainte de comandă se verifică traseul de acces până la locul de montaj: ușile, scările și liftul trebuie să permită trecerea dulapului.

Intrarea cablurilor

Cablurile intră prin plăci de intrare demontabile, pe partea superioară sau inferioară. Placa se prelucrează pentru presetupe sau pentru garnituri de trecere, astfel încât gradul de protecție declarat să rămână valabil.

Legarea la pământ

Carcasa, ușile și plăcile demontabile ale unui dulap metalic se leagă la conductorul de protecție, conform documentației producătorului. Ușile se leagă cu conductoare flexibile, pentru că se deschid.

Căldura degajată

Un dulap cu multe aparate degajă o cantitate importantă de căldură. Unde puterea disipată depășește ce poate evacua carcasa, se prevăd ventilatoare, grile de ventilație sau climatizare, conform proiectului și documentației producătorului.

Categorii înrudite

• Accesorii pentru tablouri, inclusiv contrapanouri și plastroane
• Tablouri și cutii pentru exterior
• Tablouri multimedia și dulapuri rack
• Presetupe
• Cleme de șir

Toate se regăsesc în categoria Tablouri electrice. Condițiile de garanție sunt prezentate în fișa fiecărui produs.
