Invertor hibrid 48 V / 6000 VA, 2 MPPT de 450 V - Victron Multi RS Solar PMR482602020

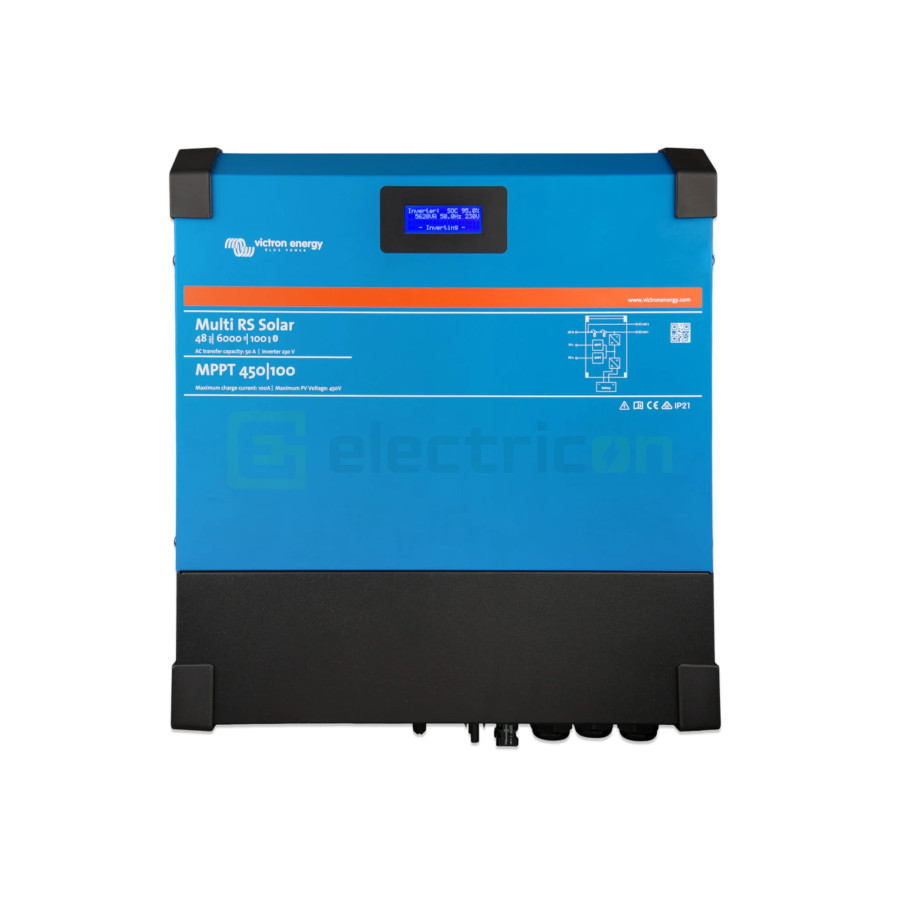

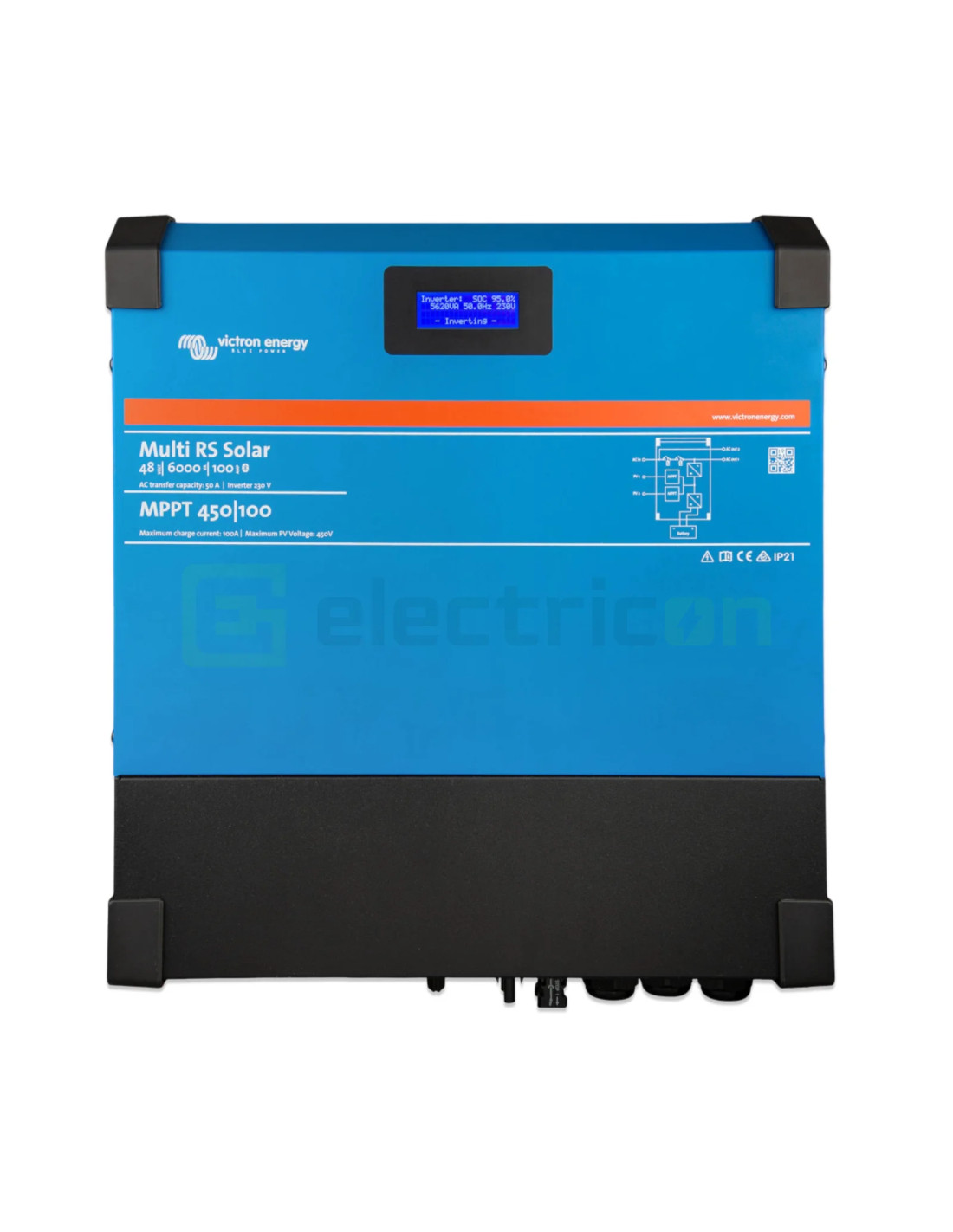

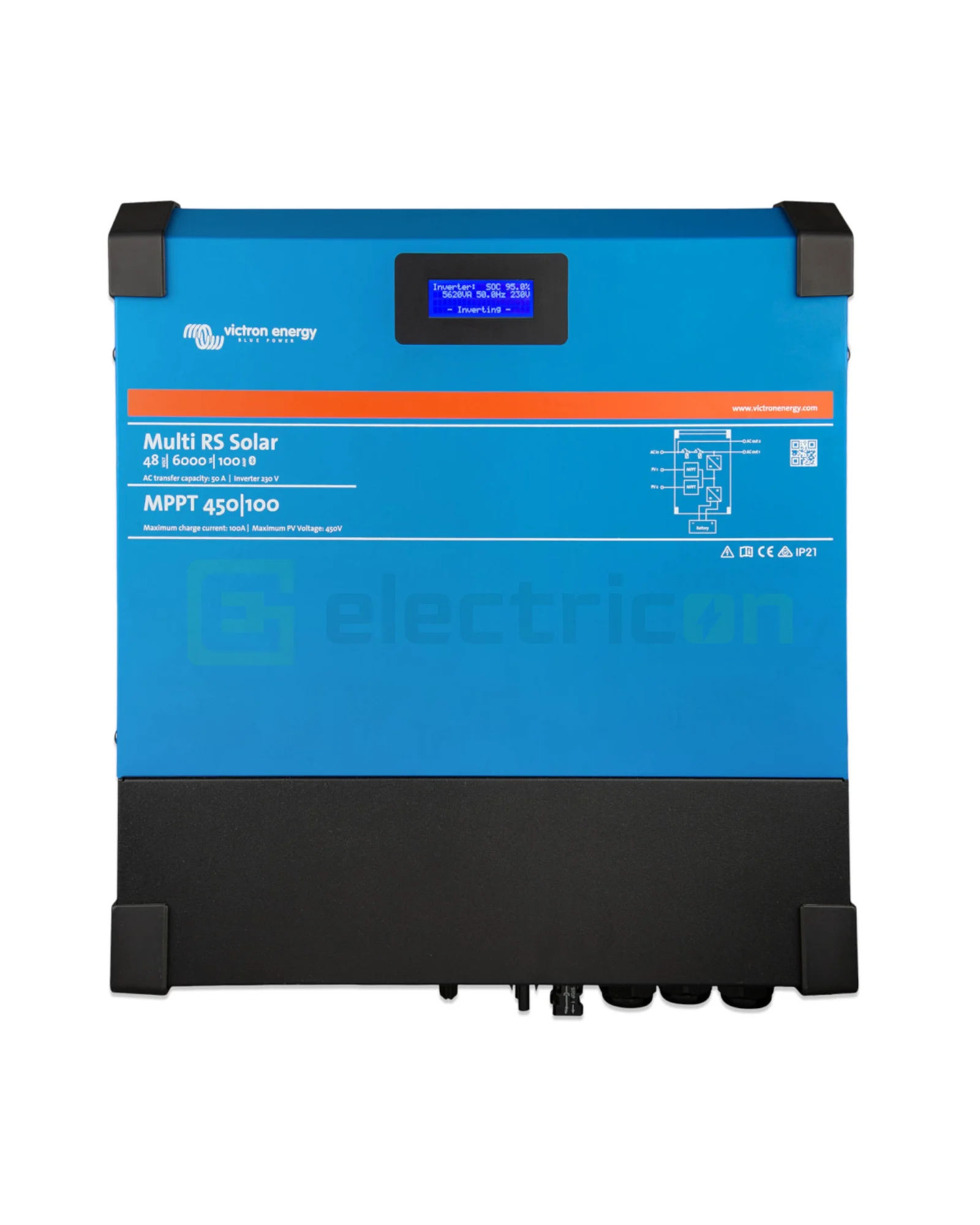

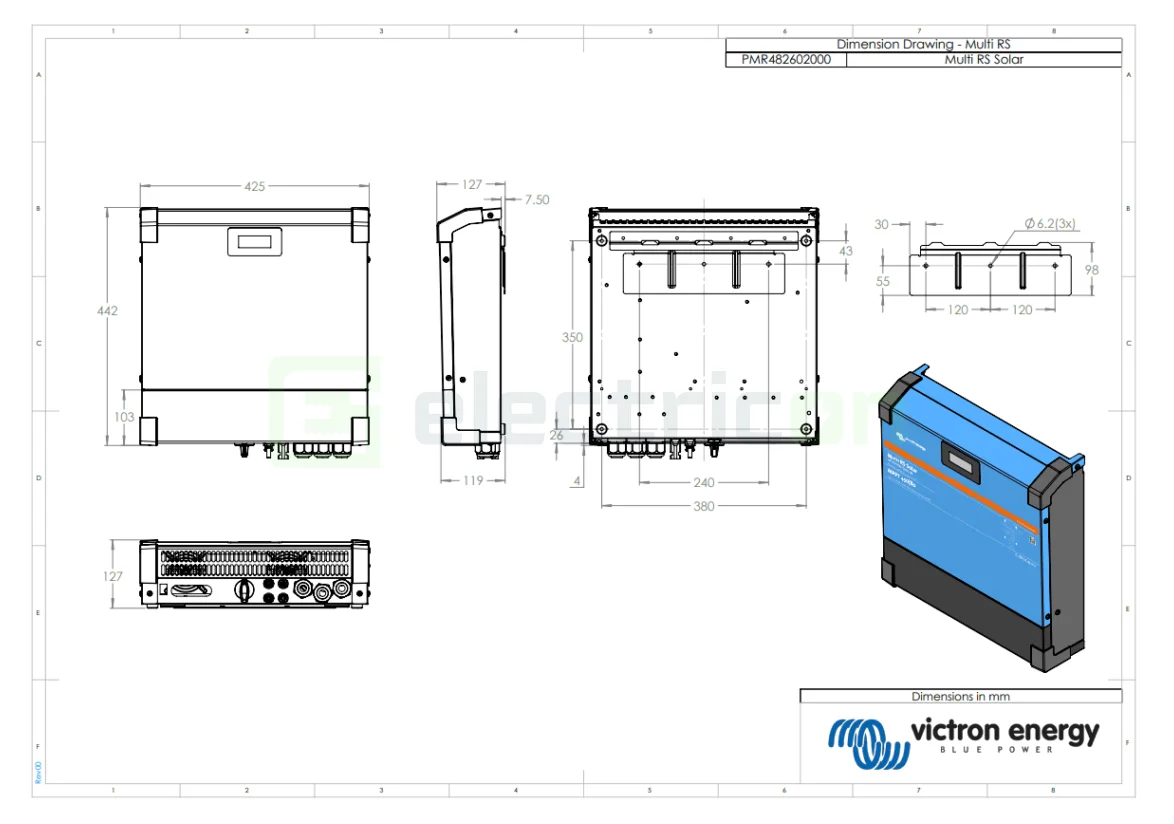

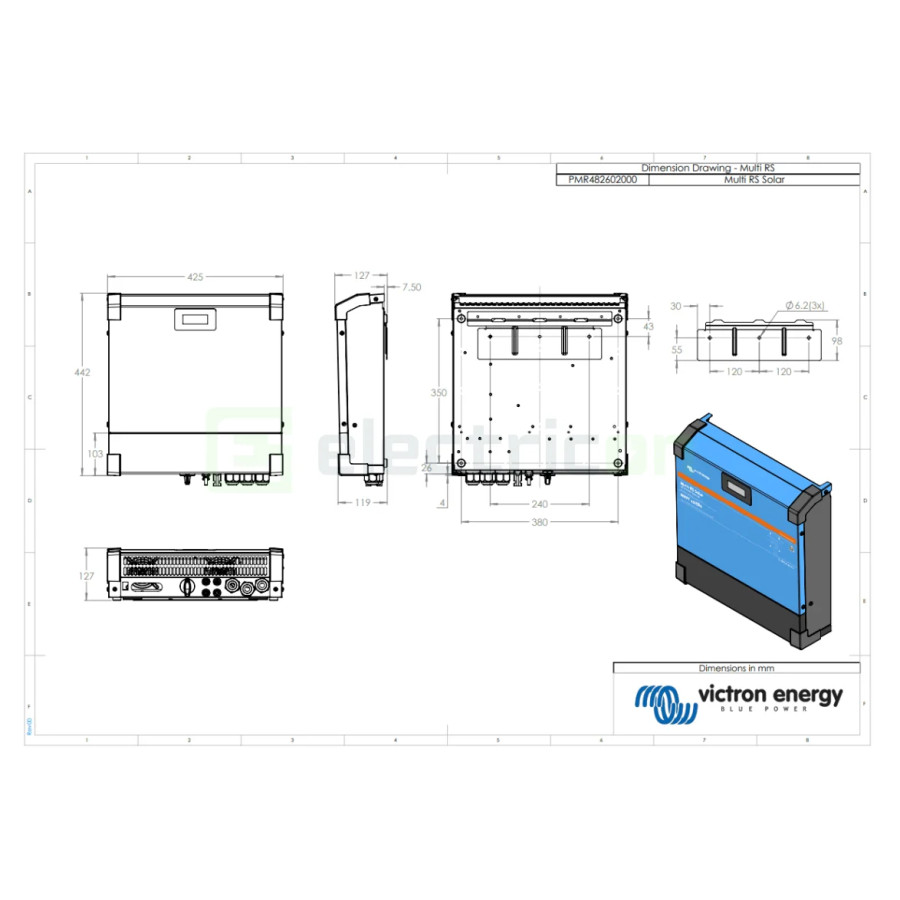

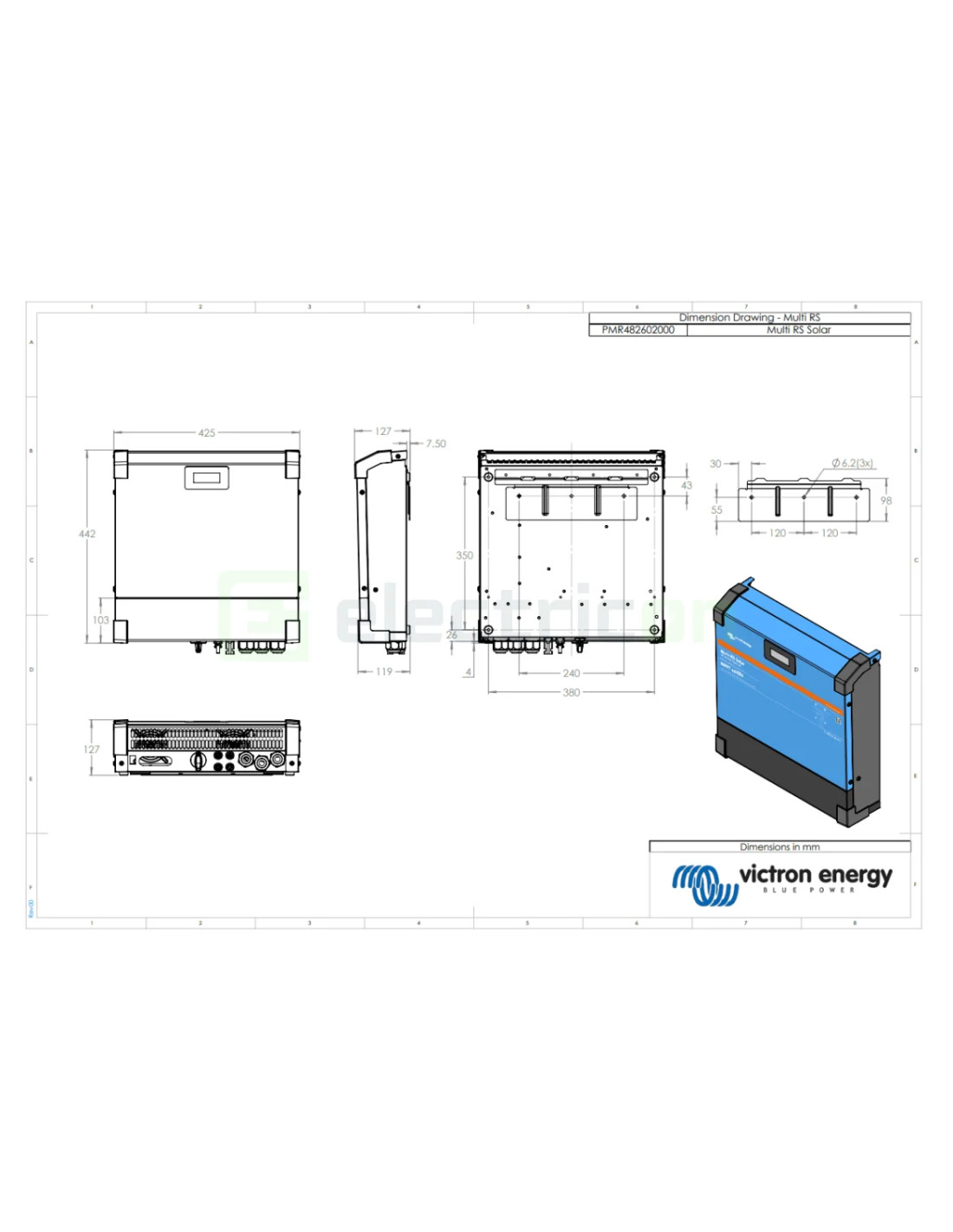

Invertor hibrid Victron Multi RS Solar 48/6000/100, cod PMR482602020

Multi RS Solar 48/6000/100 reunește un invertor cu undă sinusoidală pură, un încărcător de baterie și un comutator automat de transfer. Tot în carcasă are două regulatoare solare MPPT. Lucrează pe baterie de 48 V și dă la ieșire 230 V c.a. Panourile se leagă direct pe aparat, pe două intrări independente de până la 450 V. Energia solară încarcă bateria și alimentează consumatorii, iar la căderea rețelei aparatul trece în modul de rezervă.

Față de invertoarele-încărcătoare MultiPlus, are regulatoarele MPPT integrate, cu 3 kW pe fiecare intrare și 6 kW în total. Nu se poate lega în paralel cu alte unități. Pentru putere mai mare se folosește în configurație trifazată, cu o unitate pe fază.

Limite electrice de utilizare

• Puterea continuă la 25 °C depinde de tensiunea bateriei: 4600 W la 46 V și 5200 W la 52 V.
• Puterea continuă scade la 4500 W la 40 °C și la 3000 W la 65 °C.
• Puterea de vârf este de 9 kW timp de 3 secunde și de 7 kW timp de 4 minute, cu aparatul rece.
• Curentul continuu maxim al invertorului este de 25 A c.a.
• Comutatorul de transfer și intrarea de curent alternativ sunt de maximum 50 A.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 62 V c.c. Pornirea cere minimum 41 V, iar peste 65,5 V aparatul se deconectează.
• Tensiunea în gol a șirului de panouri nu depășește 450 V. Ea trebuie să fie și sub de 8 ori tensiunea de menținere a bateriei.
• Fiecare intrare fotovoltaică acceptă un curent de lucru de 12 A și un curent de scurtcircuit de 16 A.
• Curentul total de încărcare, din rețea și din panouri, este limitat la 100 A. Din rețea, încărcarea ajunge la 88 A la 57,6 V și 230 V pe intrare.
• Legarea în paralel nu este posibilă. Configurația trifazată acceptă maximum 3 unități, una pe fază, numai în stea.
• Modul ESS complet nu este disponibil. Pentru funcționare fără injecție în rețea se folosește modul „Keep Batteries Charged”.
• Aparatul se folosește numai în sisteme de împământare TN și TT.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, ferit de soare direct, praf, sare și funingine.

Conexiuni

• Bateria se leagă pe șuruburi M8. Mai întâi se leagă minusul, apoi plusul, după verificarea polarității cu multimetrul.
• Pentru cabluri de baterie de până la 2 m, secțiunea recomandată este de 35 mm² pe fiecare pol, cu siguranță de 125 A.
• Pentru cabluri de 2 … 5 m, secțiunea recomandată este de 70 mm², cu siguranță de 200 A.
• Pe circuitul bateriei se montează un separator de curent continuu și o siguranță principală. Siguranța se pune ultima, după celelalte conexiuni de c.c.
• Panourile se leagă pe două intrări cu conectori MC4. Fiecare intrare primește propriul șir de panouri, iar intrările nu se leagă între ele.
• Conductoarele plus și minus ale panourilor rămân izolate față de pământ. Aparatul verifică rezistența de izolație înainte de pornire, cu prag de eroare de 100 kΩ.
• Racordul de 230 V se face pe borne cu șurub. Intrarea și ieșirea principală se protejează cu întrerupătoare automate de maximum 50 A.
• Faza și neutrul nu se inversează la racordul de curent alternativ.
• A doua ieșire de curent alternativ este legată direct la intrare. Se deconectează imediat la trecerea pe baterie și servește consumatorilor care pot rămâne nealimentați.
• Dispozitivul GX se leagă numai prin portul VE.Can. Portul VE.Direct servește doar pentru GlobalLink 520.
• Releul programabil suportă 4 A până la 35 V c.c. și 1 A până la 70 V c.c.
• Aparatul are două porturi programabile analogice/digitale și intrare pentru pornire și oprire de la distanță. Are și conexiuni pentru senzorii de temperatură și de tensiune ai bateriei.

Montaj și construcție

• Aparatul se montează vertical, cu 30 cm liberi deasupra și dedesubt.
• Suprafața de montaj și materialele din jur trebuie să fie neinflamabile.
• Nu se montează direct deasupra bateriilor cu plumb.
• Răcirea se face cu ventilator. Umiditatea admisă este de maximum 95 %, fără condens, iar altitudinea maximă este de 2000 m.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Afișajul de pe aparat arată parametrii bateriei, ai invertorului și ai panourilor. Aceiași parametri se citesc prin Bluetooth, în aplicația VictronConnect.
• Montajul se face de un electrician calificat. Setările se modifică tot de personal calificat.

Aplicații

• Case cu panouri pe acoperiș și baterie de 48 V, unde surplusul de energie solară se stochează pentru seară și noapte.
• Alimentare de rezervă pentru circuitele importante, la căderea rețelei.
• Sisteme autonome, fără rețea, cu panouri legate direct pe aparat.
• Sisteme cu generator, unde PowerAssist completează din baterie vârfurile de consum. Releul programabil poate porni generatorul.
• Funcționare ca invertor fotovoltaic fără baterie.
• Sisteme cu injecție în rețea, numai după alegerea codului de rețea al țării și cu acordul operatorului de distribuție. Fără acord, codul de rețea rămâne „None”.
• Extinderea puterii fotovoltaice cu regulatoare MPPT pe partea de c.c. sau cu invertoare de rețea pe ieșirea de c.a.

Variante înrudite din serie

• Inverter RS 48/6000 230V Smart, PIN482600000: aceeași baterie de 48 V, fără intrare de c.a. și fără MPPT integrat.
• MultiPlus 48/5000/70-100, PMP485021010: invertor-încărcător pe 48 V, fără MPPT, cu comutator de transfer de 100 A și legare în paralel.

Accesorii recomandate de producător

• Dispozitiv GX, de exemplu Cerbo GX, legat prin VE.Can, pentru monitorizarea sistemului și actualizări de firmware de la distanță.
• GlobalLink 520, legat prin VE.Direct, pentru monitorizare de la distanță.
• Contor de energie VM-3P75CT, legat la dispozitivul GX prin VE.Can sau Ethernet.
• Pentru baterii LiFePO4 Victron, un BMS compatibil: Lynx Smart BMS NG, când există dispozitiv GX, sau Small BMS NG.
