Invertor off-grid 48 V / 6000 VA, fără MPPT - Victron RS Smart PIN482600000

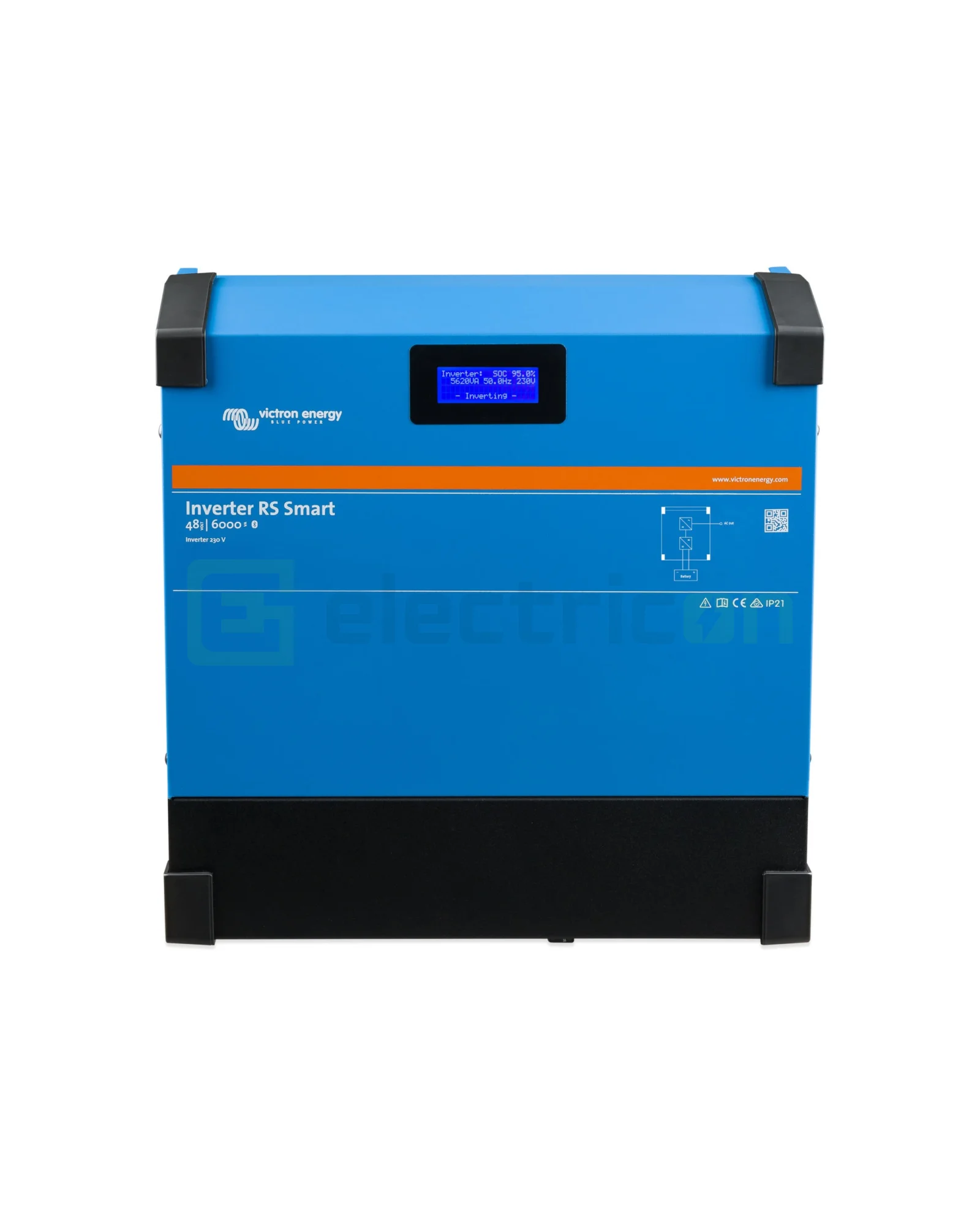

Invertor Victron Inverter RS 48/6000 230V Smart, cod PIN482600000

Invertorul alimentează consumatori de 230 V dintr-un banc de baterii de 48 V, în instalații fără racord la rețea. Puterea continuă este de 4500 W la 40 °C și de 3000 W la 65 °C. La pornirea motoarelor și a pompelor sunt disponibili 9 kW timp de 3 secunde, cu aparatul rece.

Acesta este modelul fără încărcător solar din gama RS. Șirul fotovoltaic nu se leagă direct la el, pentru că aparatul nu are intrare de curent continuu pentru panouri. Bateria se încarcă de la un invertor fotovoltaic montat pe ieșirea de 230 V, în limita a 5000 W.

Limite electrice de utilizare

• Funcționează exclusiv cu baterii de 48 V. Domeniul de intrare este 38 … 62 V.
• Pornirea se face de la 41 V. Deconectarea la supratensiune are loc la 65,5 V.
• Oprirea la baterie descărcată se produce la 37,2 V, iar repornirea la 43,6 V. Ambele praguri se modifică din VictronConnect.
• Ieșirea este de 230 V ± 2 % și 50 Hz ± 0,1 %. Tensiunea se reglează între 210 și 245 V, iar frecvența pe 50 sau 60 Hz.
• Curentul continuu maxim pe ieșire este de 25 A.
• Puterea continuă depinde de temperatură. La 25 °C urcă liniar de la 4600 W la 46 V până la 5200 W la 52 V. La 40 °C este de 4500 W, iar la 65 °C de 3000 W.
• Vârful de 9 kW se menține 3 secunde, iar cel de 7 kW patru minute. Valorile sunt date de producător pentru aparatul rece și scad dacă radiatorul este deja încălzit.
• Randamentul maxim este de 96,5 % la o sarcină de 1 kW și de 94 % la 5 kW.
• Consumul în gol este de 20 W. Valoarea intră în calculul autonomiei bancului de baterii.
• Curentul de scurtcircuit este de 45 A, iar protecția maximă la supracurent pe ieșire de 30 A.

Ce nu face acest invertor

• Nu are intrare de curent alternativ. Nu se conectează la rețeaua publică și nici la un generator.
• Nu comută pe rețea la descărcarea bateriei. Funcția de rezervă cu comutare aparține altor modele din gamă.
• Nu are regulator MPPT integrat. Panourile fotovoltaice nu se leagă direct pe partea de curent continuu.
• Nu încarcă bateria până la 100 % din invertorul fotovoltaic cuplat pe alternativ. Încărcarea se oprește în jurul valorii de 98 %.
• Ieșirea nu se leagă niciodată la o altă sursă de 230 V. Excepția o fac invertoarele fotovoltaice care se sincronizează pe undă.
• Nu acceptă configurație split-phase și nici legare în triunghi la sistemele trifazate.
• Nu se conectează la un dispozitiv GX prin VE.Direct. Legătura se face prin VE.Can.
• Nu este compatibil cu rețelele VE.Smart și cu Smart Battery Sense.

Încărcarea bateriei

Sursa de încărcare este un invertor fotovoltaic montat pe circuitul de ieșire de 230 V. Când apare surplus de energie, invertorul RS ridică frecvența de ieșire, iar invertorul fotovoltaic își reduce puterea. Frecvența la care invertorul fotovoltaic se oprește este de 53,2 Hz și nu se poate modifica.

Puterea invertorului fotovoltaic se raportează 1:1 la puterea invertorului RS. Producătorul cere citirea manualului AC Coupling înainte de proiectare. Configurația implicită a fost verificată de Victron cu setarea de cod de rețea Fronius MG50/60.

• Curentul maxim de încărcare este de 88 A la 57,6 V, la 230 V pe intrare și 25 °C ambiant.
• Domeniul reglabil al încărcătorului este 36 … 60 V.
• Tensiunea de absorbție implicită este de 57,6 V, iar cea de menținere de 55,2 V.
• Algoritmul are trei trepte: bulk, absorbție și menținere. Egalizarea se programează separat.
• Senzorul de temperatură a bateriei se livrează cu aparatul și se montează pe borna negativă.
• Compensarea căderii de tensiune pe cablurile de curent continuu se face prin două fire de 0,75 mm², până la 1 V pe fiecare pol.

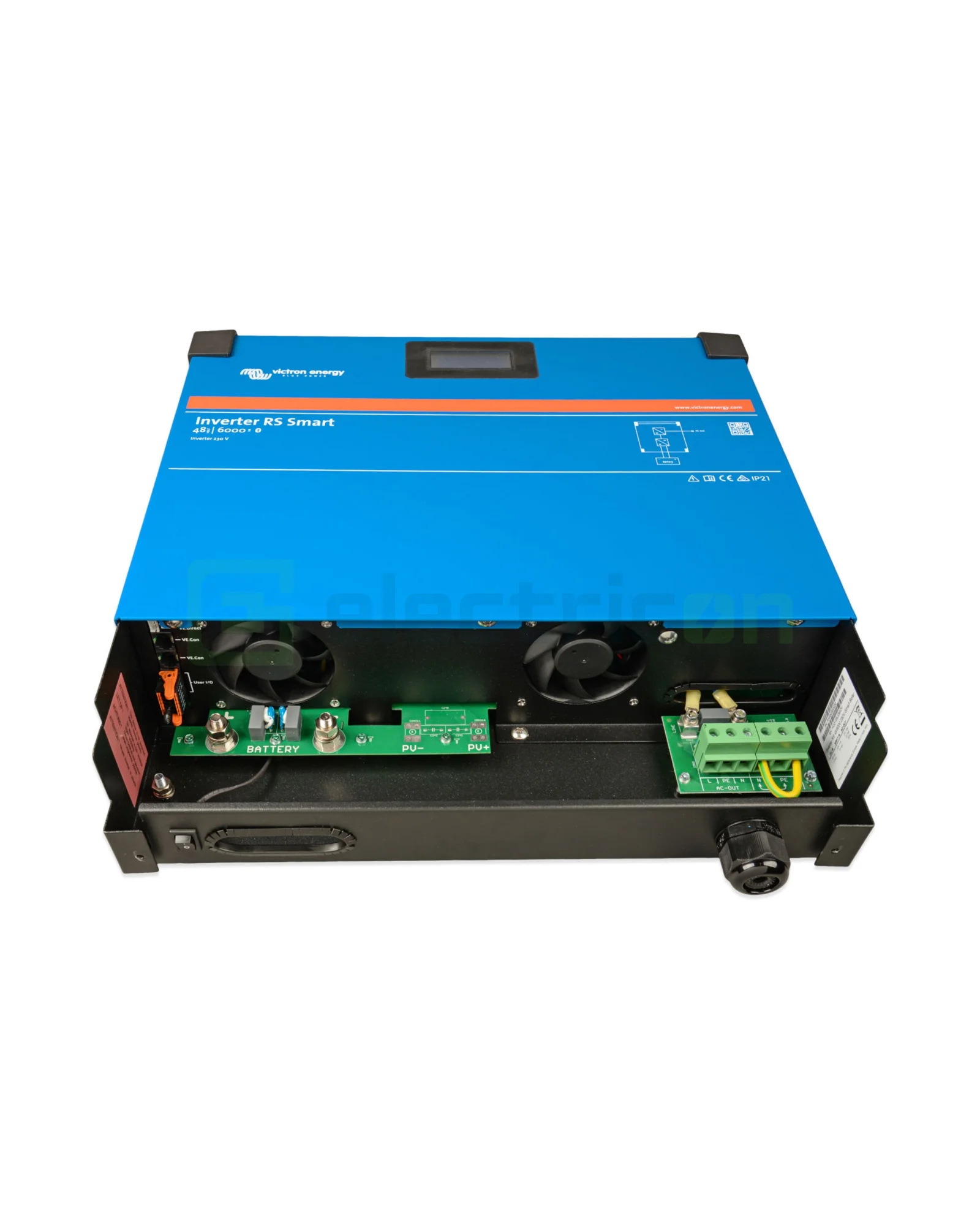

Conexiuni și cablare

• Bateria se leagă la prezoane M8. Cuplul maxim de strângere este de 14 Nm.
• Se folosește cablu de cupru multifilar flexibil, clasa 5, cu temperatura de lucru de cel puțin 90 °C.
• Secțiunea minimă pe fiecare pol este de 35 mm² până la 2 m și de 70 mm² între 2 și 5 m.
• Siguranța recomandată pe curent continuu este de 125 A la cablu de 35 mm² și de 200 A la cablu de 70 mm².
• Capacitatea minimă a bancului este de 200 Ah la plumb-acid și de 50 Ah la litiu.
• Ieșirea de 230 V se prinde în cleme cu șurub pentru 10 mm², adică 6 AWG.
• Aparatul este de clasă I. Borna de împământare se strânge la 1,2 Nm și rămâne obligatorie.
• Pe circuitul de ieșire se poate folosi un diferențial de tip A.
• Conectorul de utilizator cuprinde releul programabil, două intrări analogice sau digitale, comanda de la distanță și cele două perechi de senzori.
• Releul programabil suportă 4 A până la 35 V c.c. și 1 A până la 70 V c.c.

Montaj și construcție

• Aparatul se montează pe perete, în poziție verticală, cu 30 cm liberi deasupra și dedesubt.
• Suprafața de montaj și materialele din jur trebuie să fie neinflamabile.
• Amplasarea deasupra bateriilor cu plumb-acid este interzisă de producător.
• Aerul din încăpere nu trebuie să conțină praf, sare sau funingine. Prezența gazelor inflamabile sau corozive exclude amplasamentul.
• Carcasa este din oțel vopsit în albastru RAL 5012, cu grad de protecție IP21.

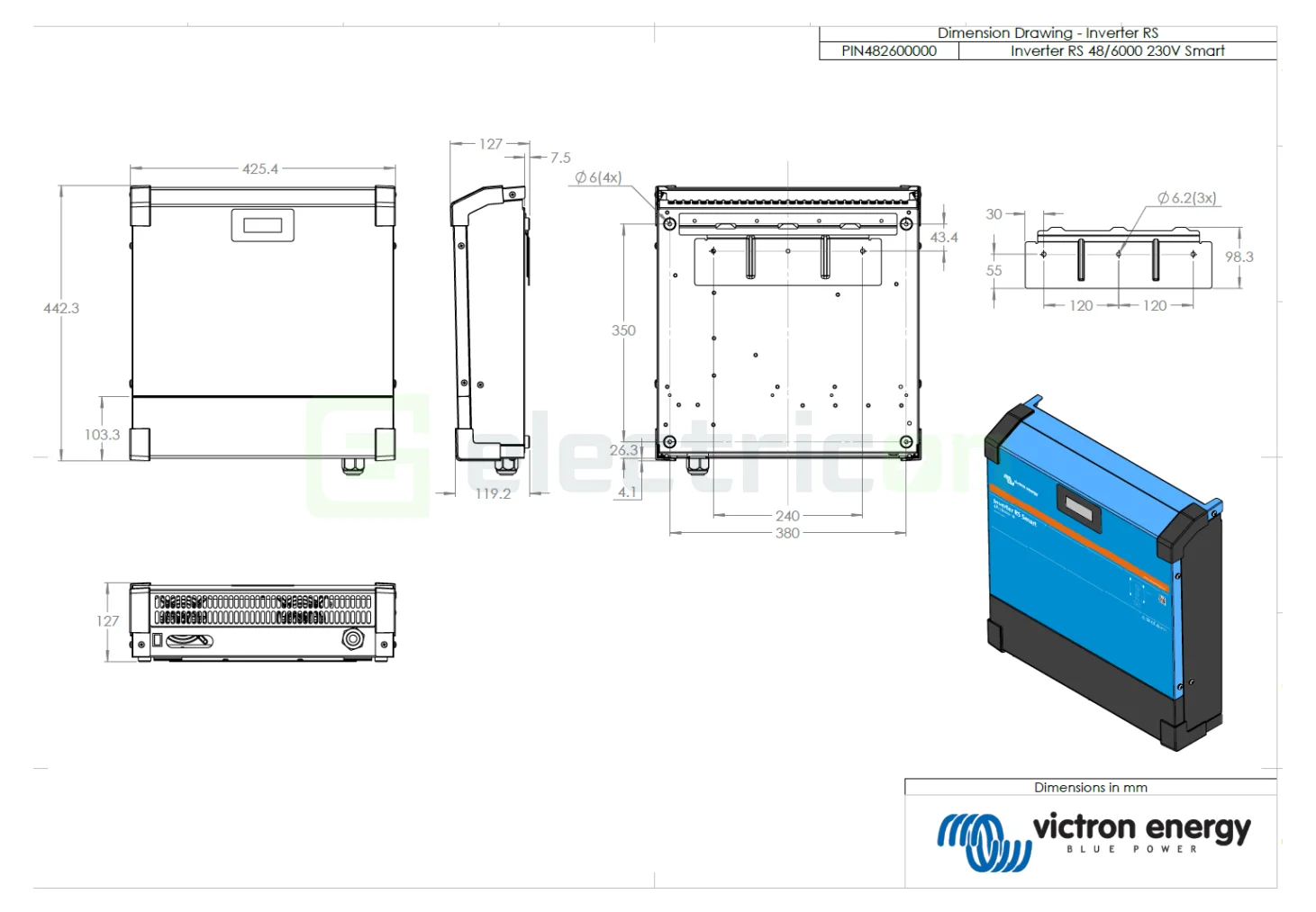

• Masa este de 11 kg, iar dimensiunile de 425 × 440 × 125 mm.
• Răcirea se face cu ventilator.
• Interiorul poate rămâne sub tensiune de 400 … 500 V c.c. și după oprirea aparatului. Se deconectează toate sursele și se așteaptă cel puțin 5 minute înainte de orice intervenție.

Comunicații și monitorizare

• Ecranul LCD cu patru rânduri afișează starea invertorului, puterea, tensiunea și temperatura bateriei.
• Bluetooth-ul integrat lucrează în banda 2402 … 2480 MHz, cu 4 dBm. Configurarea se face din aplicația VictronConnect.
• Portul VE.Can leagă aparatul la un dispozitiv GX, pentru monitorizarea sistemului și actualizări de firmware.
• Portul VE.Direct este destinat unui GlobalLink 520 sau unei interfețe VE.Direct-USB.
• Contorul de energie VM-3P75CT se leagă prin VE.Can.

Sisteme în paralel și trifazate

• Se pot lega până la 12 unități în paralel, printr-o rețea VE.Can cu terminatoare la capete.
• Funcționarea trifazată cere cel puțin 3 unități și firmware v1.13 sau mai nou. Pe fiecare fază intră maximum 4 unități.
• Toate unitățile se alimentează dintr-un singur banc de baterii.
• Cablarea de curent alternativ până la punctul comun de ieșire trebuie să fie simetrică. Pentru cablarea de curent continuu cerința nu se aplică.
• Fiecare unitate se protejează separat, atât pe alternativ, cât și pe continuu.
• Setările se introduc manual, unitate cu unitate.
• Victron nu recomandă aceste configurații instalatorilor fără experiență pe sisteme mari.

Aplicații

• Locuințe și cabane fără racord la rețea, cu banc de baterii de 48 V.
• Sisteme care au deja un invertor fotovoltaic pe partea de 230 V și trec pe funcționare autonomă.
• Ambarcațiuni și autovehicule amenajate, cu legarea carcasei la șasiu sau la corpul navei.
• Puncte de lucru alimentate din baterii, unde pornirea sarcinilor cere rezervă de putere.
• Extinderea puterii prin mai multe unități, în paralel sau pe trei faze.

Variante înrudite din serie

Gama RS cuprinde și modelul Inverter RS 48/6000 230V Smart Solar, care are încărcător solar propriu. Ambele variante apar în aceeași declarație UE de conformitate a producătorului. Alegerea între ele ține de modul în care se face încărcarea: direct din panouri, în curent continuu, sau de la un invertor fotovoltaic aflat pe partea de 230 V.

Accesorii recomandate de producător

• Dispozitiv GX, de exemplu Cerbo GX, pentru monitorizarea sistemului și portalul VRM.
• Cablu VE.Can RJ45 cat5, cat5e sau cat6, împreună cu terminatoarele VE.Can.
• GlobalLink 520, pentru transmiterea datelor prin portul VE.Direct.
• Interfață VE.Direct-USB, pentru configurare de pe un calculator cu Windows.
• smallBMS, la utilizarea bateriilor cu litiu Victron.
• Contor de energie VM-3P75CT.
