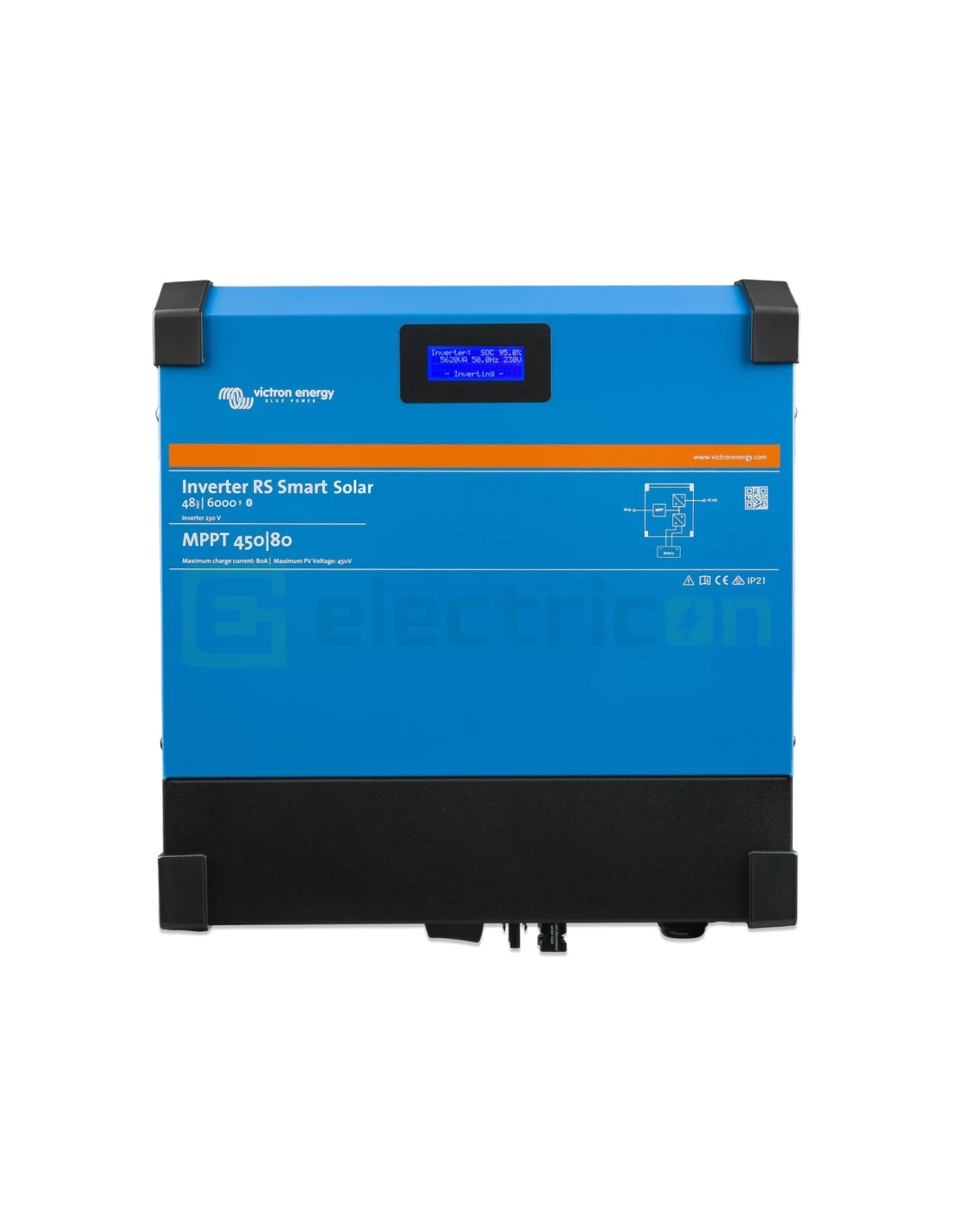

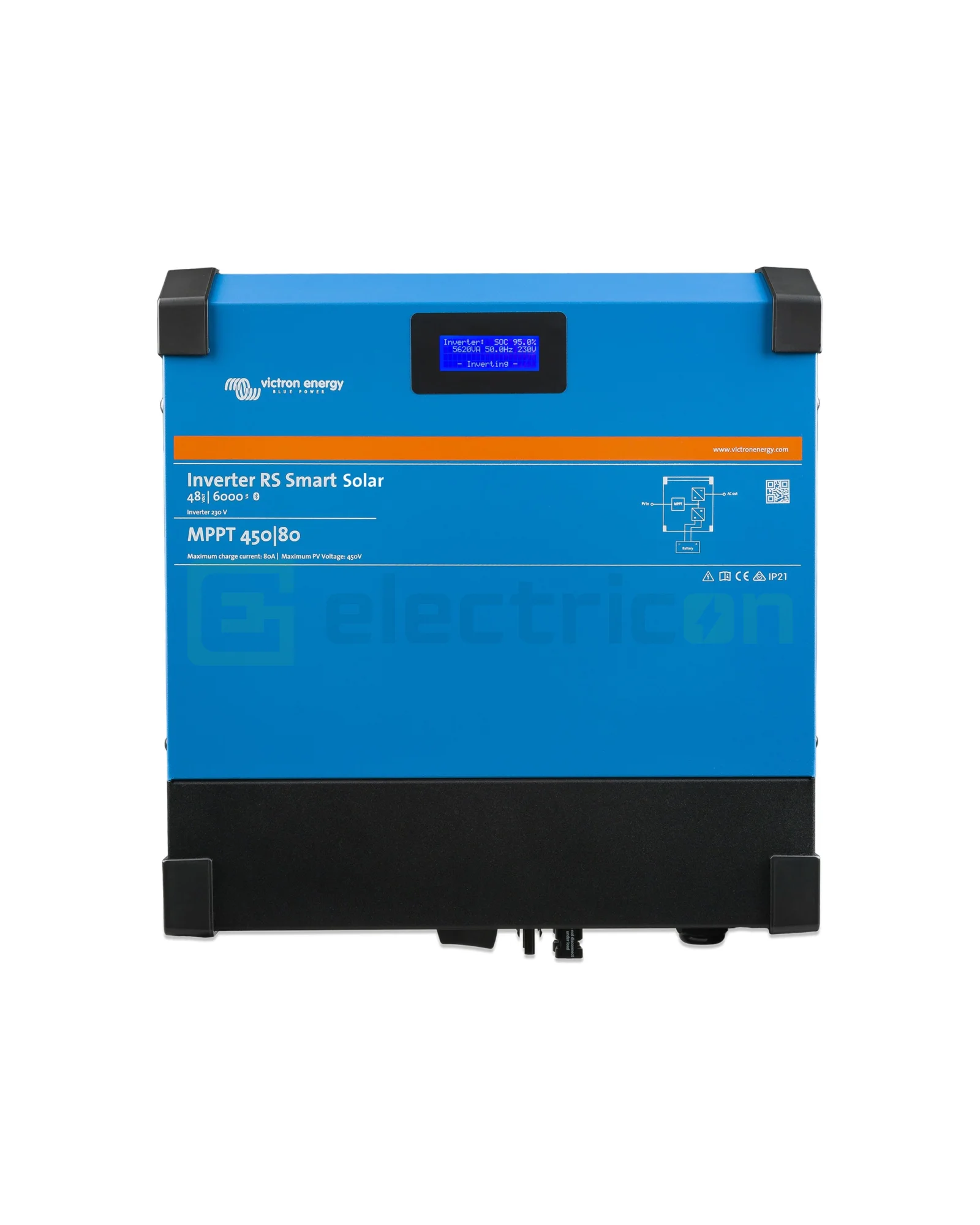

Invertor off-grid 48 V / 6000 VA, 2 MPPT de 450 V - Victron RS Smart Solar PIN482601000

Invertor off-grid Victron Inverter RS Smart Solar 48/6000, cod PIN482601000

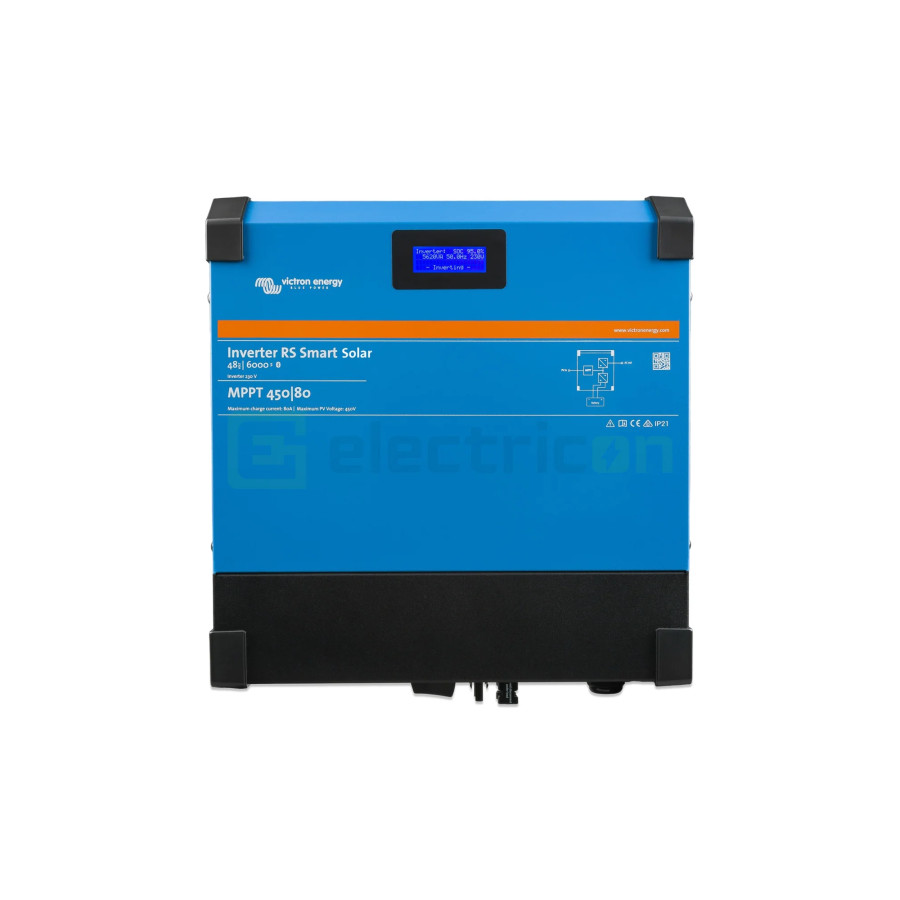

Inverter RS Smart Solar 48/6000 este un invertor de 48 V cu ieșire 230 V c.a. sinusoidală pură și două regulatoare solare MPPT integrate. Panourile se leagă direct pe aparat, pe două intrări de până la 450 V, cu 3 kW pe fiecare. Un convertor c.c.-c.c. bidirecțional încarcă bateria când există surplus solar și preia energia din baterie când consumul o cere.

Aparatul nu are intrare de curent alternativ. Nu se leagă la rețea și nici la un generator, deci se folosește în sisteme autonome. Față de varianta fără MPPT, panourile nu mai cer un regulator separat.

Limite electrice de utilizare

• Puterea continuă la 25 °C depinde de tensiunea bateriei: 4800 W la 46 V și 5300 W la 52 V.
• Puterea continuă scade la 4500 W la 40 °C și la 3000 W la 65 °C.
• Puterea de vârf este de 9 kW timp de 3 secunde și de 7 kW timp de 4 minute.
• Curentul continuu maxim al invertorului este de 25 A c.a.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 62 V c.c. Pornirea cere minimum 41 V, iar peste 65,5 V aparatul se deconectează.
• Ieșirea de 230 V nu se leagă la altă sursă de curent alternativ, cum ar fi rețeaua sau un generator.
• Tensiunea în gol a fiecărui șir de panouri nu depășește 450 V. Ea trebuie să fie și sub de 8 ori tensiunea de menținere a bateriei.
• Fiecare intrare fotovoltaică funcționează la maximum 12 A. Protecția la inversarea polarității acoperă un curent de scurtcircuit de până la 16 A.
• Puterea de încărcare din panourile legate direct este de maximum 6000 W, adică 3000 W pe fiecare intrare.
• Curentul total de încărcare, din panouri și din invertoare fotovoltaice pe ieșire, este de maximum 100 A.
• Se pot lega până la 12 unități în paralel. În trifazat se folosesc minimum 3 unități, cel mult 4 pe fază, numai în stea.
• Gradul de protecție este IP21. Aparatul se montează numai în interior, ferit de apă, soare direct, praf, sare și funingine.

Conexiuni

• Bateria se leagă pe prezoane M8, cu cheie tubulară izolată, la un cuplu de maximum 14 Nm.
• Pentru cabluri de baterie de până la 2 m, secțiunea minimă este de 35 mm² pe fiecare pol, cu siguranță de 125 A.
• Pentru cabluri de 2 … 5 m, secțiunea minimă este de 70 mm², cu siguranță de 200 A.
• Pe circuitele de c.c. și de c.a. se montează câte un element de separare. Dacă se folosesc siguranțe, între sursă și siguranțe se montează separatoare.

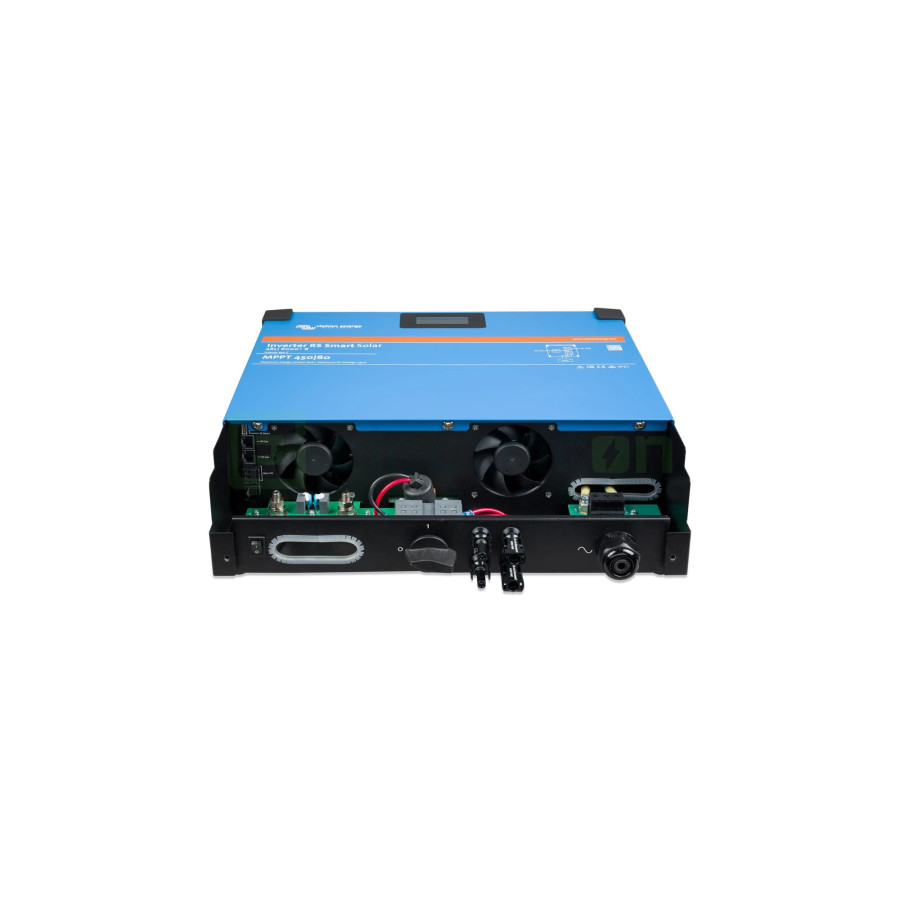

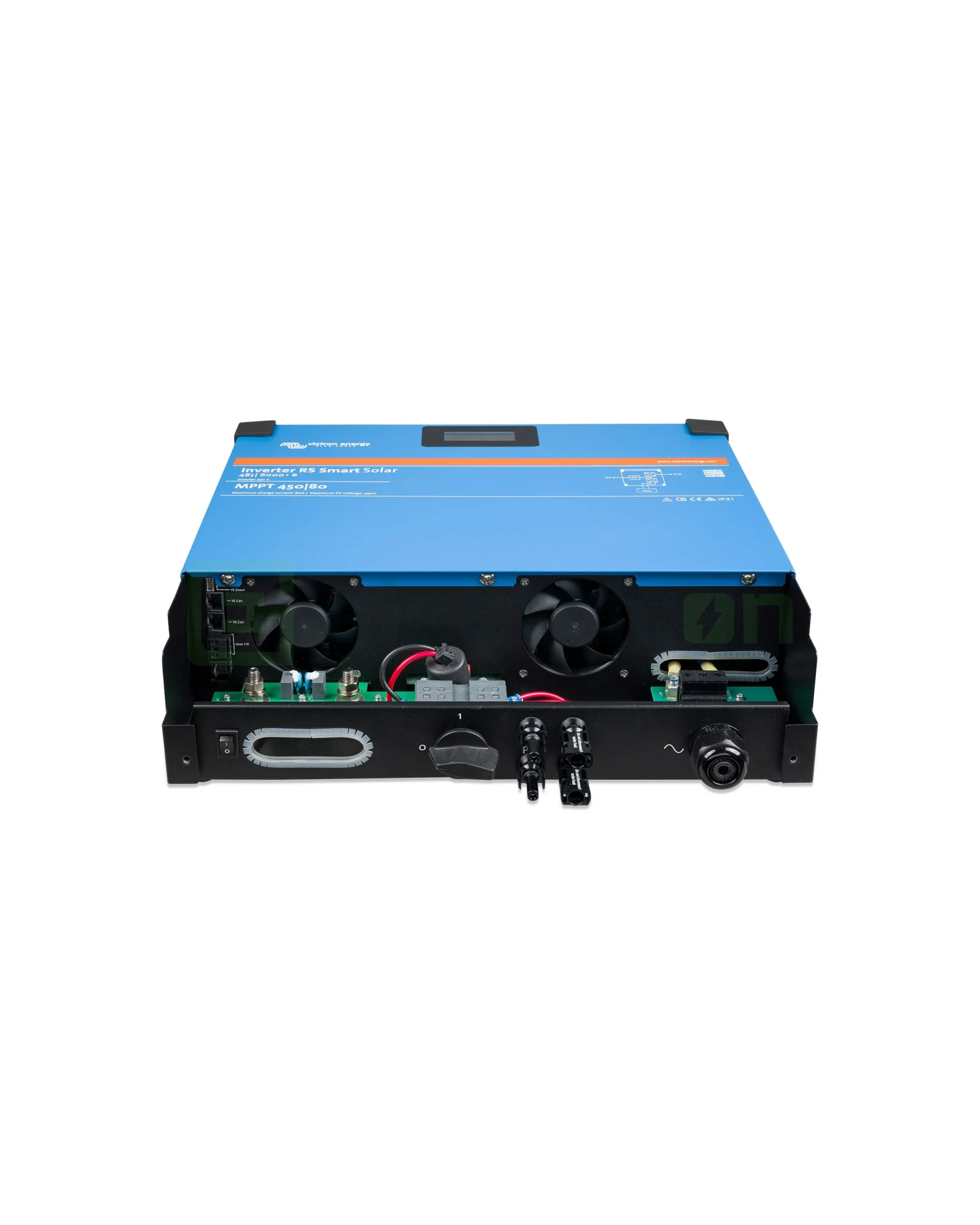

• Panourile se leagă cu conectori MC4 originali Stäubli. Separatorul fotovoltaic din partea de jos a aparatului deconectează ambele șiruri.
• Conductoarele plus și minus ale panourilor rămân izolate față de pământ. Aparatul verifică izolația înainte de pornire, cu prag de eroare de 100 kΩ.
• Borna de împământare a carcasei se leagă cu un conductor cel puțin egal ca secțiune cu cele ale panourilor.
• Racordul de 230 V se face pe borne cu șurub. Pe ieșire se poate folosi un întrerupător diferențial de tip A.
• Releul de împământare leagă automat neutrul la carcasă. În instalațiile mobile, carcasa se leagă la șasiul vehiculului sau la placa de împământare a ambarcațiunii.
• Dispozitivul GX se leagă numai prin portul VE.Can. Portul VE.Direct servește doar pentru GlobalLink 520.
• Releul programabil suportă 4 A până la 35 V c.c. și 1 A până la 70 V c.c. Poate porni un generator sau semnala o alarmă.
• Aparatul are două intrări analogice/digitale, intrare pentru pornire și oprire de la distanță și conexiuni pentru senzorii de temperatură și de tensiune ai bateriei.

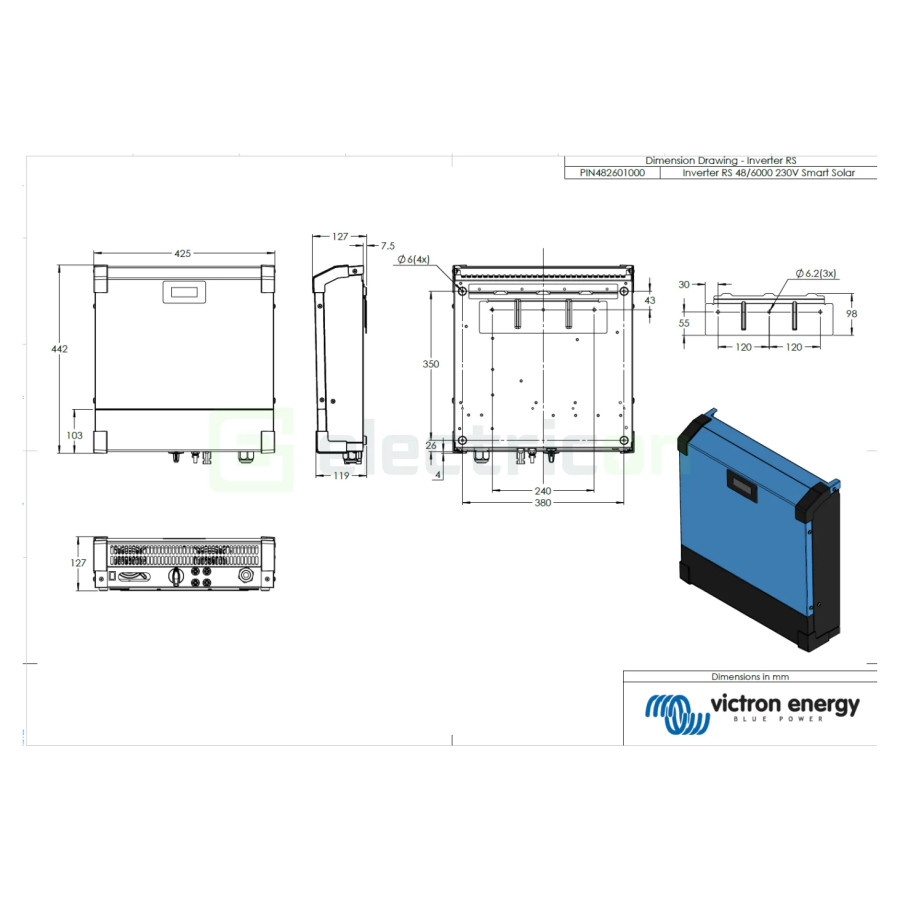

Montaj și construcție

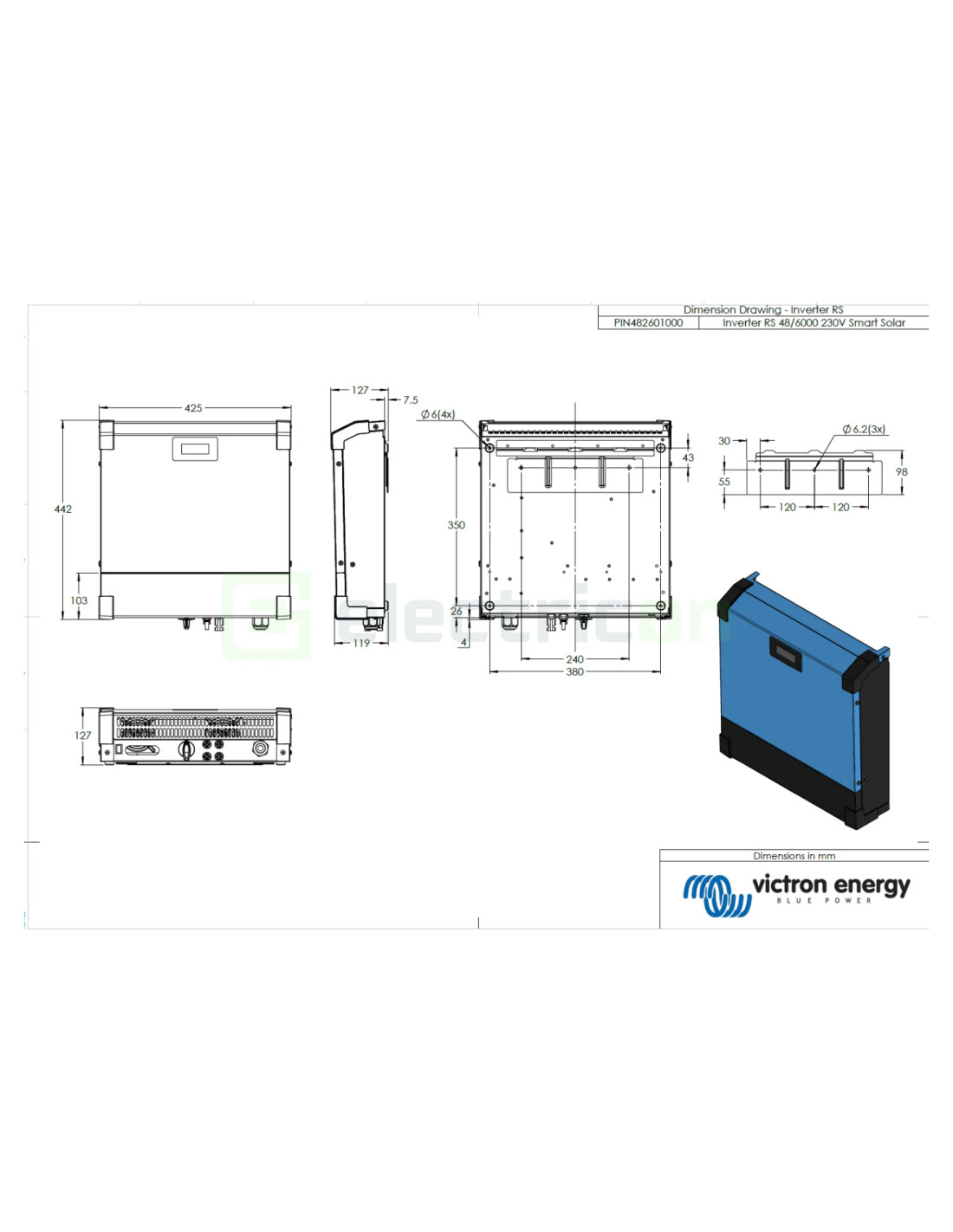

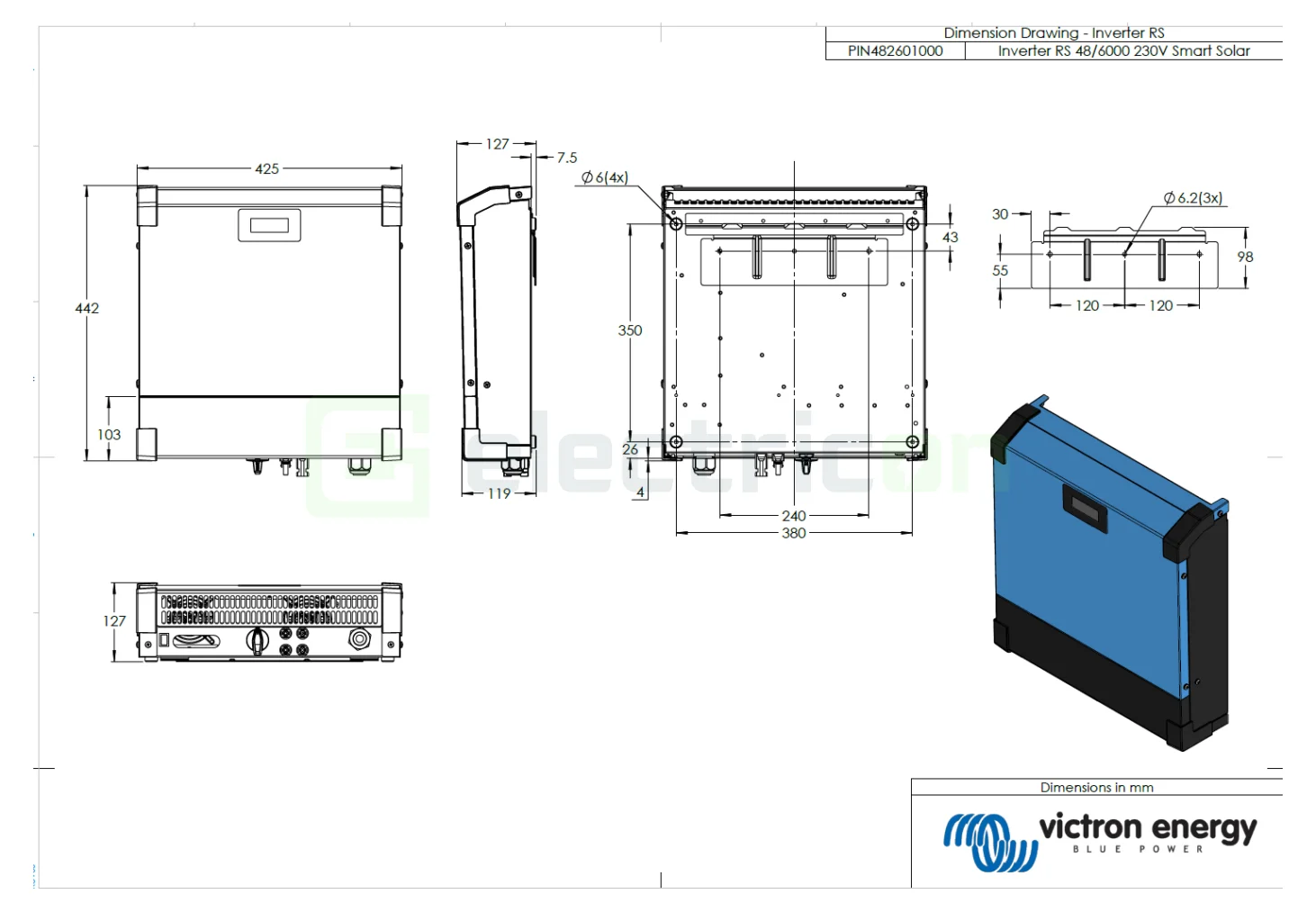

• Aparatul se montează vertical, pe perete, cu 30 cm liberi deasupra și dedesubt.
• Suprafața de montaj și materialele din jur trebuie să fie neinflamabile.
• Nu se montează direct deasupra bateriilor cu plumb. Distanța până la baterie se păstrează cât mai mică.
• Răcirea se face cu ventilator. Umiditatea admisă este de maximum 95 %, fără condens, iar altitudinea maximă este de 2000 m.
• Carcasa este din oțel, în culoarea albastru RAL 5012.
• Afișajul de pe aparat arată parametrii bateriei, ai invertorului și ai panourilor. Setările se fac prin Bluetooth, în aplicația VictronConnect.
• Montajul se face de un electrician calificat.

Aplicații

• Cabane, case de vacanță și locuințe fără racord la rețea, cu panouri și baterie de 48 V.
• Sisteme autonome extinse cu invertoare fotovoltaice pe ieșirea de c.a., până la 5000 W.
• Sisteme trifazate autonome, cu minimum 3 unități.
• Extinderea puterii fotovoltaice cu regulatoare MPPT suplimentare pe partea de c.c.

Variante înrudite din serie

• Inverter RS 48/6000 230V Smart, PIN482600000: aceeași putere, fără MPPT integrat.
• Multi RS Solar 48/6000/100, PMR482602020: cu 2 MPPT și intrare de c.a. pentru rețea sau generator, dar fără legare în paralel.

Accesorii recomandate de producător

• Dispozitiv GX, de exemplu Cerbo GX, legat prin VE.Can, pentru monitorizare, înregistrare de date și actualizări de firmware de la distanță.
• GlobalLink 520, legat prin VE.Direct, pentru monitorizare de la distanță.
• Contor de energie VM-3P75CT, legat prin VE.Can.
• Small BMS, legat pe intrarea de pornire și oprire de la distanță, pentru baterii cu litiu.
