Invertor hibrid 48 V / 5000 VA, MPPT 250 V / 100 A - Victron EasySolar-II GX PMP482507010

Invertor hibrid Victron EasySolar-II 48/5000/70-50 MPPT 250/100 GX, cod PMP482507010

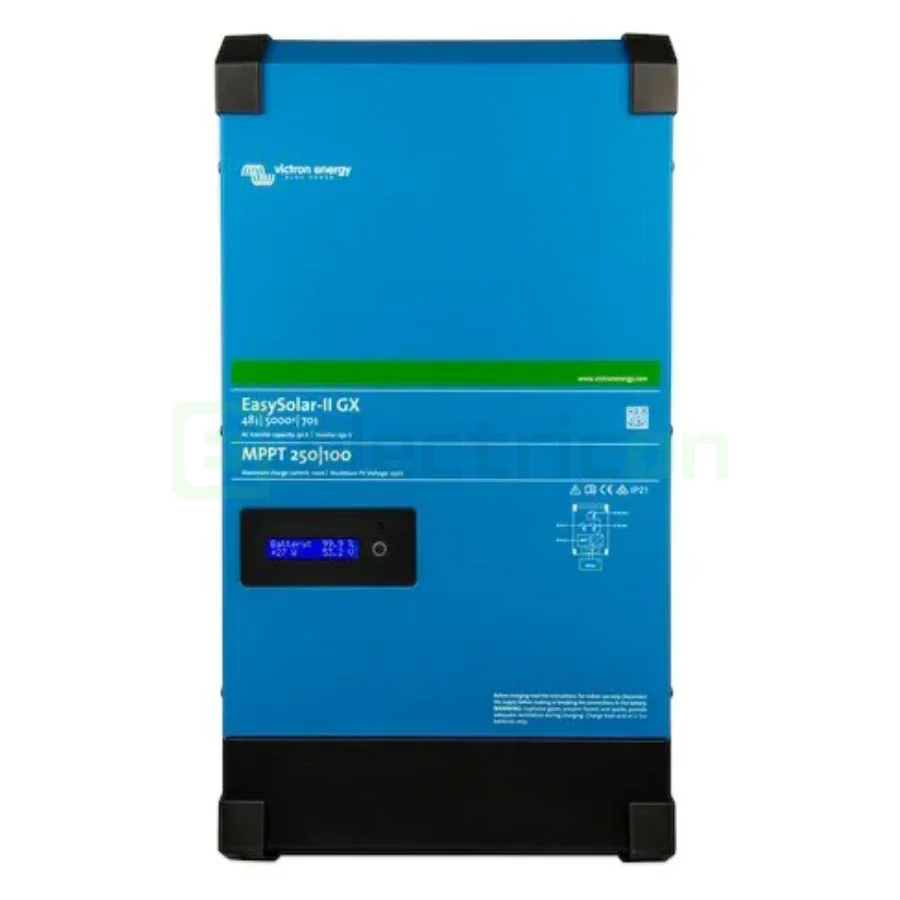

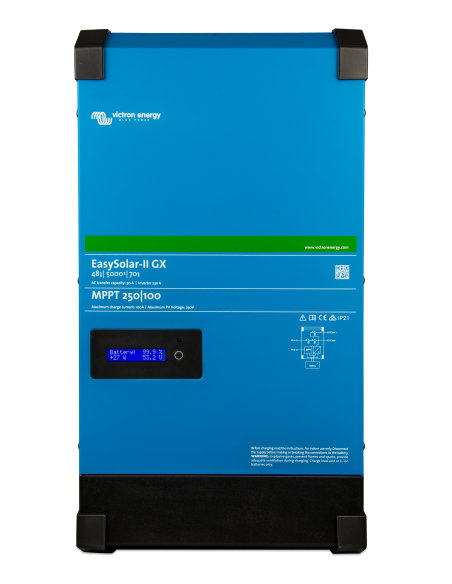

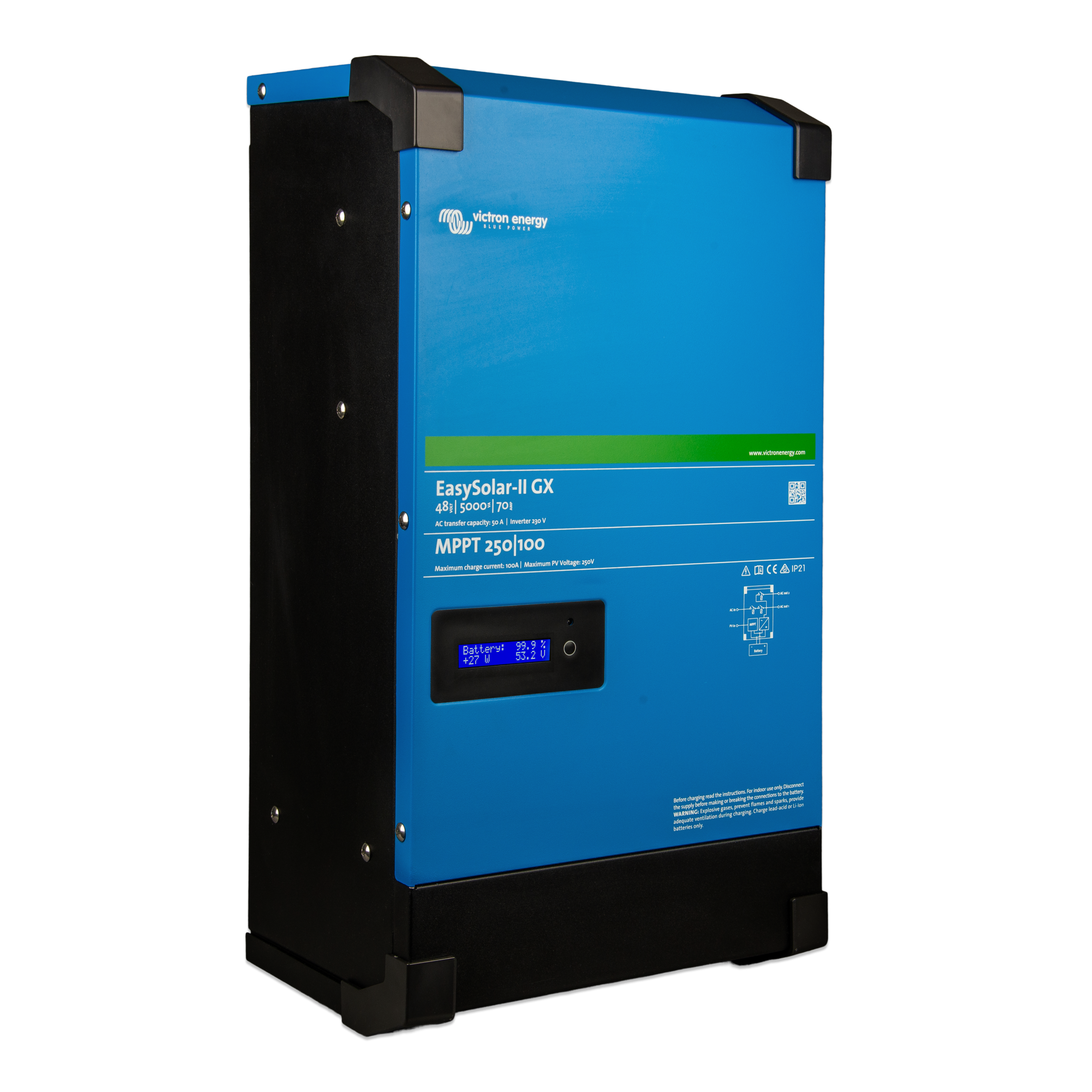

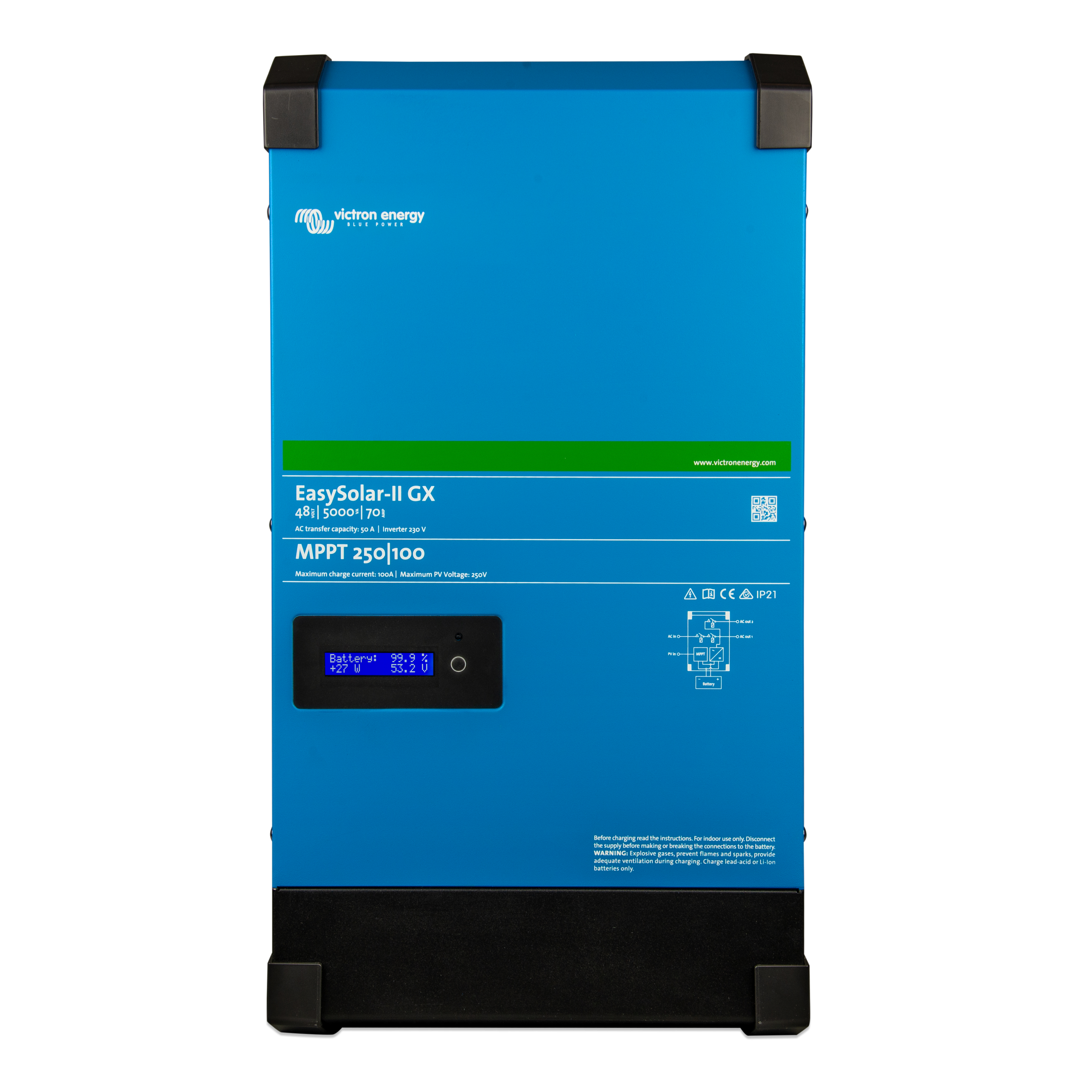

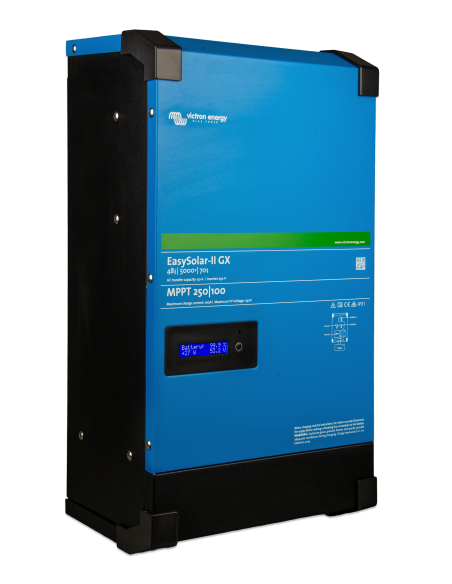

EasySolar-II 48/5000 GX reunește într-o singură carcasă un invertor-încărcător MultiPlus-II, un regulator solar SmartSolar MPPT 250/100 și un dispozitiv GX cu afișaj. Componentele vin legate și configurate din fabrică. Aparatul lucrează pe baterie de 48 V, dă la ieșire 230 V c.a. și încarcă bateria din panouri și din rețea sau generator.

Este varianta cea mai puternică dintre cele trei, cu 4000 W continuu la 25 °C. Are comutator de transfer de 50 A, iar regulatorul solar de 100 A acceptă până la 5800 W de panouri.

Limite electrice de utilizare

• Puterea continuă este de 4000 W la 25 °C și scade la 3700 W la 40 °C.
• Valoarea de 5000 VA este puterea aparentă continuă la 25 °C, pentru sarcină neliniară cu factor de creastă 3:1.
• Puterea de vârf este de 9000 W, pentru consumatorii cu curent mare la pornire.
• Comutatorul de transfer și intrarea de curent alternativ sunt de maximum 50 A.
• Tensiunea bateriei trebuie să rămână în domeniul 38 … 66 V c.c.
• Încărcătorul acceptă la intrare 187 … 265 V c.a., la 45 … 65 Hz.
• Tensiunea în gol a panourilor nu depășește 250 V. La temperaturi scăzute, tensiunea în gol crește, deci numărul de panouri în serie se reduce.
• Regulatorul solar pornește când tensiunea panourilor depășește cu 5 V tensiunea bateriei.
• Regulatorul solar dă maximum 100 A și acceptă până la 5800 W de panouri.
• Puterea maximă injectată în rețea este de 5000 VA.
• Aparatul este destinat sistemelor de împământare TN.
• Aparatul se montează numai în interior, în spațiu uscat și bine ventilat.

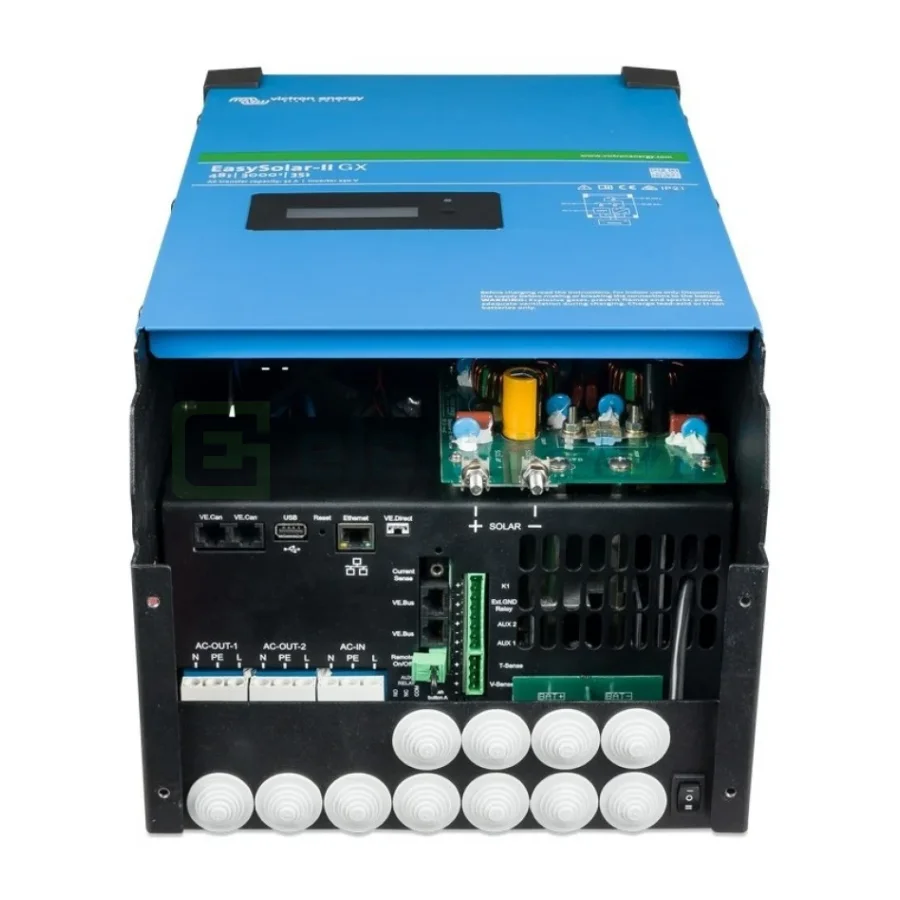

Conexiuni

• Bateria se leagă pe prezoane M8. Mai întâi se leagă minusul, apoi plusul, după verificarea polarității cu multimetrul.
• Pentru cabluri de baterie de până la 5 m, secțiunea recomandată este de 70 mm² pe fiecare pol. Între 5 și 10 m, secțiunea recomandată este de 2 × 70 mm².
• Siguranța recomandată pe circuitul bateriei este de 200 A. Capacitatea recomandată a bateriei este de 200 … 800 Ah.
• Panourile se leagă pe prezoane M6, după scoaterea capacului de protecție. Plusul și minusul panourilor nu se leagă la pământ, ci doar ramele acestora.
• Racordul de 230 V se face pe borne cu șurub de până la 13 mm². Faza și neutrul nu se inversează.
• Intrarea de c.a. se protejează cu siguranță sau întrerupător automat, dimensionate după cablu.
• Ieșirea principală se protejează cu întrerupător diferențial și cu siguranță sau întrerupător automat, alese după sarcină. Cu PowerAssist, curentul pe ieșire poate depăși curentul de intrare.
• A doua ieșire de curent alternativ suportă maximum 50 A. Se deconectează imediat la trecerea pe baterie și servește consumatorilor care pot rămâne nealimentați.
• Releul de împământare leagă neutrul ieșirii la carcasă când lipsește sursa externă. Astfel funcționează corect un întrerupător diferențial montat pe ieșire.
• Din cauza curentului de scurgere ridicat, punctul suplimentar de împământare se leagă cu un conductor de cel puțin 10 mm².
• Placa GX are USB, Ethernet, Wi-Fi și port BMS-Can pentru baterii cu comunicație CAN. Portul BMS-Can nu este un port VE.Can.
• Două mufe RJ45 VE.Bus servesc legării în paralel sau în trifazat și panoului de comandă.
• Releul programabil suportă 230 V / 4 A c.a., 4 A până la 35 V c.c. și 1 A până la 60 V c.c.
• Senzorul de temperatură al bateriei nu este inclus. Se comandă separat, cu codul ASS000001000, și se montează pe borna minus a bateriei.

Montaj și construcție

• Aparatul se montează cât mai aproape de baterii, cu cel puțin 10 cm liberi în jur pentru răcire.
• Se fixează pe un perete solid, din beton sau zidărie, care suportă greutatea de 38,6 kg. Montajul vertical asigură răcirea cea mai bună.
• Nu se montează direct deasupra bateriilor. În apropiere nu se lasă textile, chimicale sau componente din material sintetic.
• Răcirea se face cu ventilator. Umiditatea admisă este de maximum 95 %, fără condens.
• Carcasa este din aluminiu, în culoarea albastru RAL 5012.
• Afișajul cu 2 rânduri de 16 caractere arată datele bateriei, ale invertorului și ale regulatorului solar.
• Montajul se face de un electrician calificat. Setările complete se fac din calculator, cu programul VEConfigure.

Aplicații

• Case cu panouri și baterie, unde energia solară se stochează pentru seară și noapte.
• Alimentare de rezervă pentru circuitele legate pe ieșirea principală, la căderea rețelei.
• Sisteme autonome, fără rețea, cu generator de rezervă. PowerControl și PowerAssist limitează curentul cerut de la generator.
• Sisteme legate în paralel cu rețeaua, cu senzor de curent extern de 100 A, pentru creșterea autoconsumului fără injecție în rețea.
• Sisteme cu injecție în rețea, numai după setarea codului de rețea al țării în VEConfigure. Dacă codul local nu este disponibil, se folosește un dispozitiv de interfață certificat extern.
• Instalații monitorizate de la distanță prin portalul VRM, cu conexiune la internet.

Variante înrudite din serie

• EasySolar-II 48/3000/35-32 MPPT 250/70 GX, PMP482307010: baterie de 48 V, 3000 VA, MPPT 250/70 pentru până la 4000 W de panouri.
• EasySolar-II 24/3000/70-32 MPPT 250/70 GX, PMP242307010: baterie de 24 V, 3000 VA, MPPT 250/70 pentru până la 2000 W de panouri.
• Multi RS Solar 48/6000/100, PMR482602020: 48 V, cu două MPPT de 450 V, dar fără GX integrat și fără legare în paralel.

Accesorii recomandate de producător

• Senzor de temperatură pentru baterie, ASS000001000.
• Senzor de curent alternativ de 100 A, cu cablu de 1 m, pentru PowerControl, PowerAssist și optimizarea autoconsumului.
• Interfața MK3-USB, ASS030140000, pentru configurarea completă din calculator cu programul VEConfigure.
• Pentru baterii LiFePO4 Smart Victron, VE.Bus BMS.
