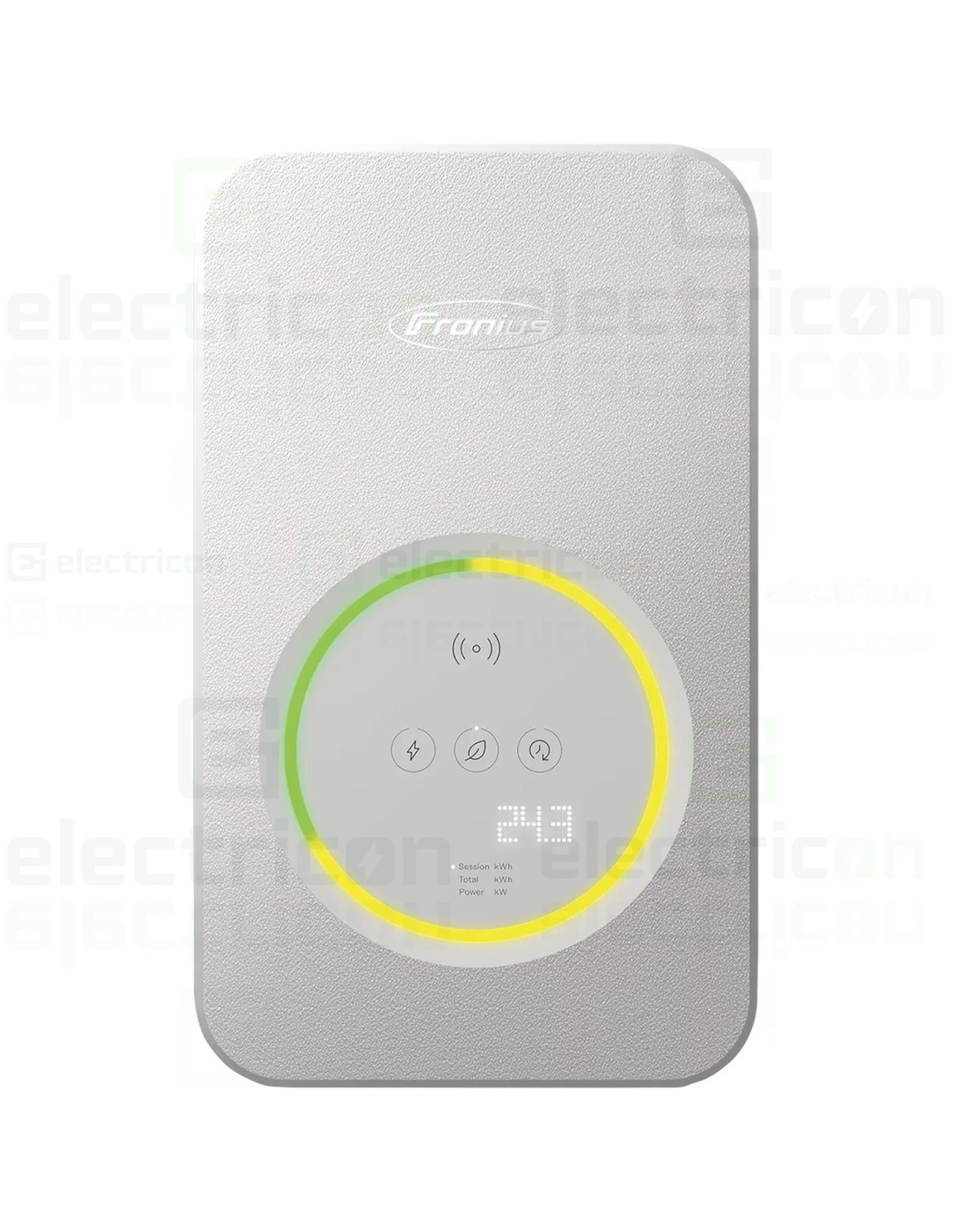

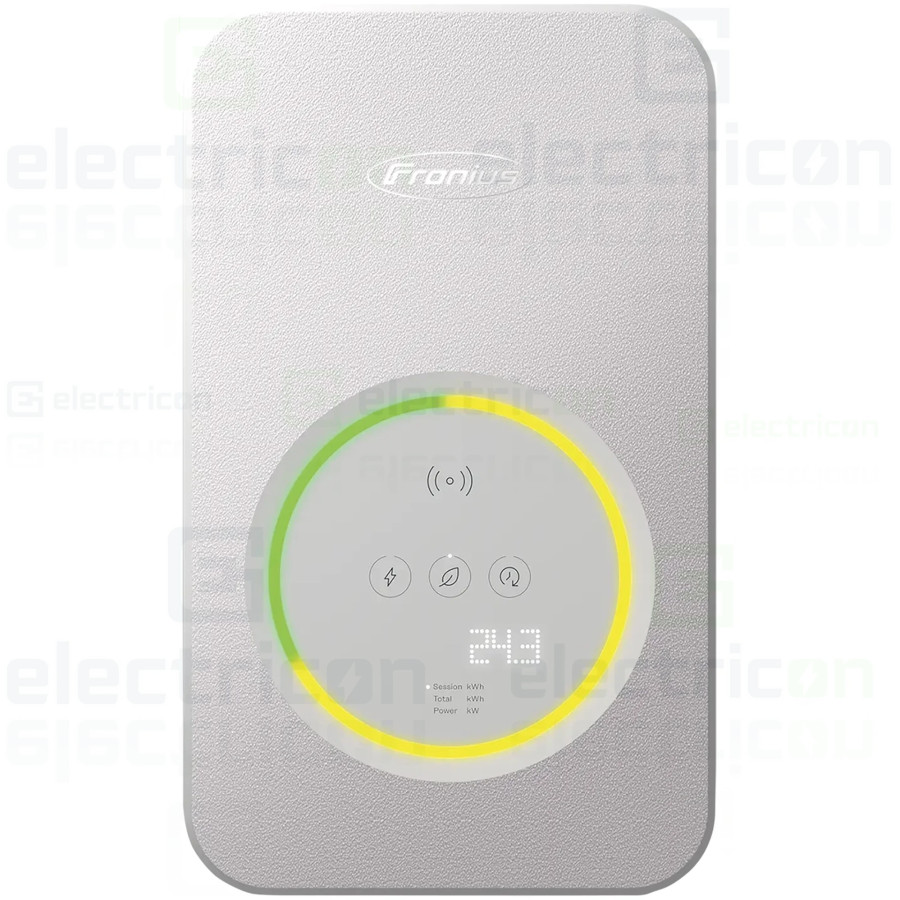

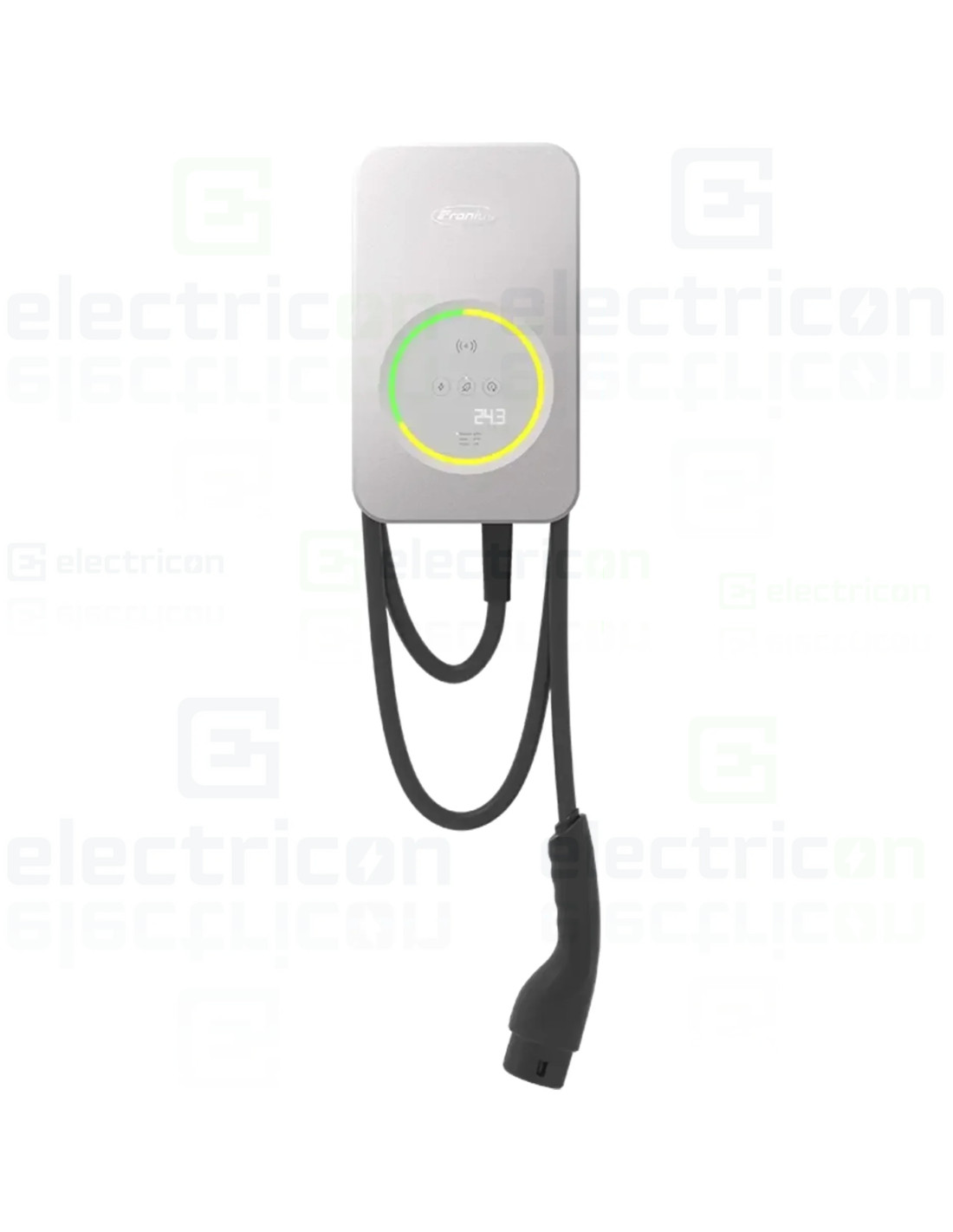

Stație de încărcare Fronius Wattpilot Flex Pro 11 C6E 4,240,171 – 11 kW, contor MID, cablu Type 2 de 6 m
Fronius Wattpilot Flex Pro 11 C6E 4,240,171 este o stație de încărcare AC montată permanent pentru vehicule electrice și Plug-in Hybrid. Funcționează în Mode 3 conform IEC 61851-1 și poate fi conectată monofazat sau trifazat.

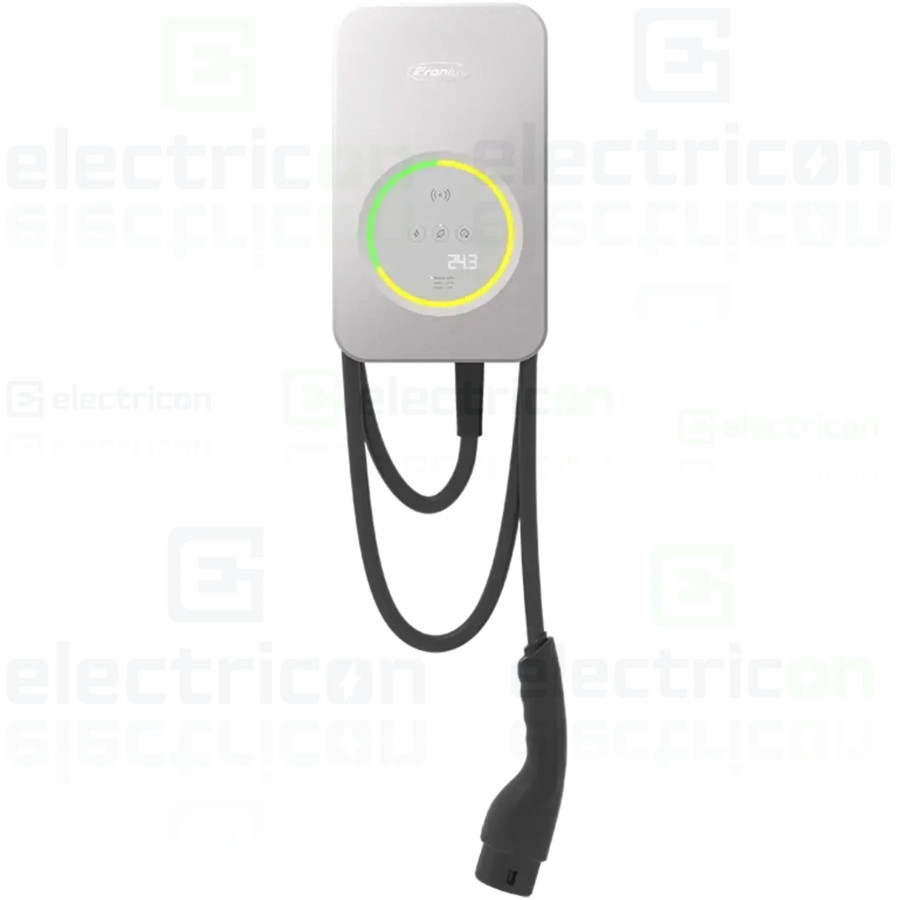

În alimentare monofazată, puterea maximă este de 3,68 kW la 230/240 V. În alimentare trifazată, puterea maximă ajunge la 11 kW la 400/415 V. Curentul nominal poate fi configurat între 6 A și 16 A, iar vehiculul se conectează prin cablul Type 2 de 6 m integrat în stație.
Limite electrice de utilizare
Stația poate funcționa în rețele TT, TN și IT. Alimentarea se realizează printr-o bornă cu șurub cu 5 poli, iar cablul de alimentare poate fi introdus prin partea superioară, inferioară sau prin spate. Intrarea prin partea superioară este permisă doar la montajul în interior.
Curentul de încărcare este configurabil între 6 A și 16 A, atât monofazat, cât și trifazat. Frecvența nominală a rețelei este de 50 Hz.
Protecții și racordare
Wattpilot Flex Pro 11 C6E include un dispozitiv de protecție la curent rezidual cu detecție de 20 mA AC și 6 mA DC.
Fronius precizează că, suplimentar față de protecția integrată, trebuie montate amonte un întrerupător diferențial și un disjunctor de protecție în conformitate cu standardele de instalare aplicabile în țara în care este montată stația.
Secțiunea cablului de alimentare poate fi cuprinsă între 3 × 2,5 mm² și 5 × 10 mm², iar diametrul exterior al cablului trebuie să fie între 10 și 20 mm.
Moduri de funcționare
Fronius Wattpilot Flex poate funcționa în mai multe moduri de încărcare:
- Standard: vehiculul este încărcat direct cu puterea disponibilă configurată.
- Eco: încărcarea este optimizată după surplusul fotovoltaic și, dacă este configurat, după tariful flexibil de energie.
- Next Trip: stația calculează momentul de pornire și puterea necesară astfel încât energia setată să fie disponibilă înainte de următoarea plecare.
Încărcare din surplus fotovoltaic
Stația poate adapta dinamic încărcarea la surplusul de energie fotovoltaică disponibil. Pentru modelul de 11 kW, domeniul de optimizare este de aproximativ 1,38–11 kW.
Comutarea automată între alimentarea monofazată și trifazată permite utilizarea surplusului disponibil și la puteri reduse. Pentru încărcarea optimizată după producția fotovoltaică sunt necesare componente suplimentare compatibile Fronius.
Dynamic Load Balancing
Dynamic Load Balancing este integrat și poate coordona un număr nelimitat de stații de încărcare compatibile. Funcția necesită o conexiune activă la internet.
Sistemul poate adapta puterea de încărcare în funcție de puterea disponibilă în instalație și de consumul celorlalți receptori.
Contor MID și măsurarea energiei
Varianta Flex Pro include un contor MID integrat, clasa de precizie B. Acesta permite măsurarea energiei încărcate în aplicații în care este necesară o evidență conformă cu cerințele de măsurare și calibrare.
Acesta este principalul element care diferențiază varianta Pro de Wattpilot Flex Home 11 C6, care nu are contor MID integrat.
Acces și autorizare
Accesul la încărcare poate fi controlat prin RFID sau prin aplicația Solar.wattpilot. Stația poate identifica utilizatorii și poate asocia sesiunile de încărcare cu accesul autorizat.
Comandă și comunicație
Stația dispune de conexiune LAN 10/100 Mbit/s prin RJ45 sau LSA și Wi-Fi 802.11 b/g/n. Protocolul de comunicație este OCPP 1.6J.

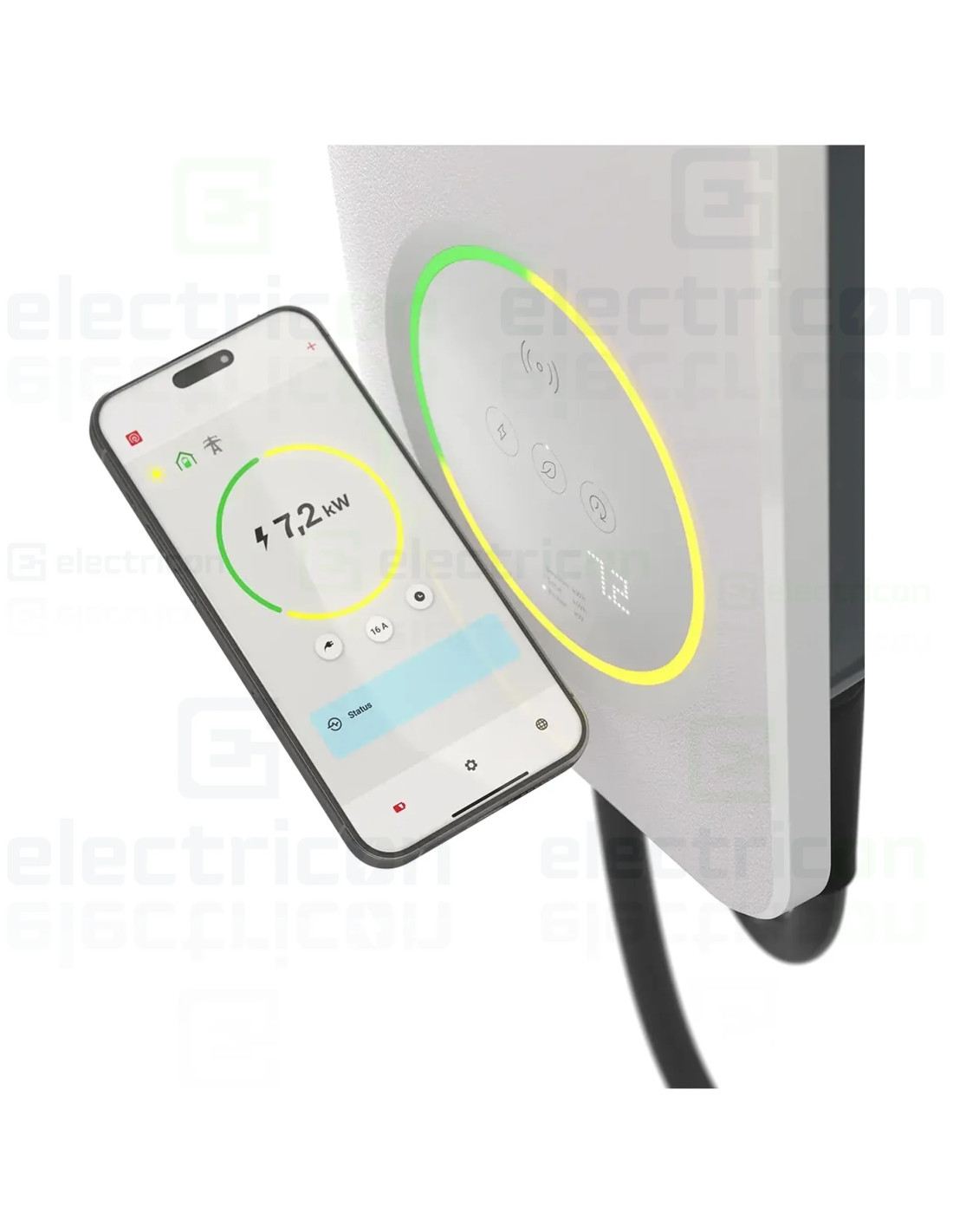

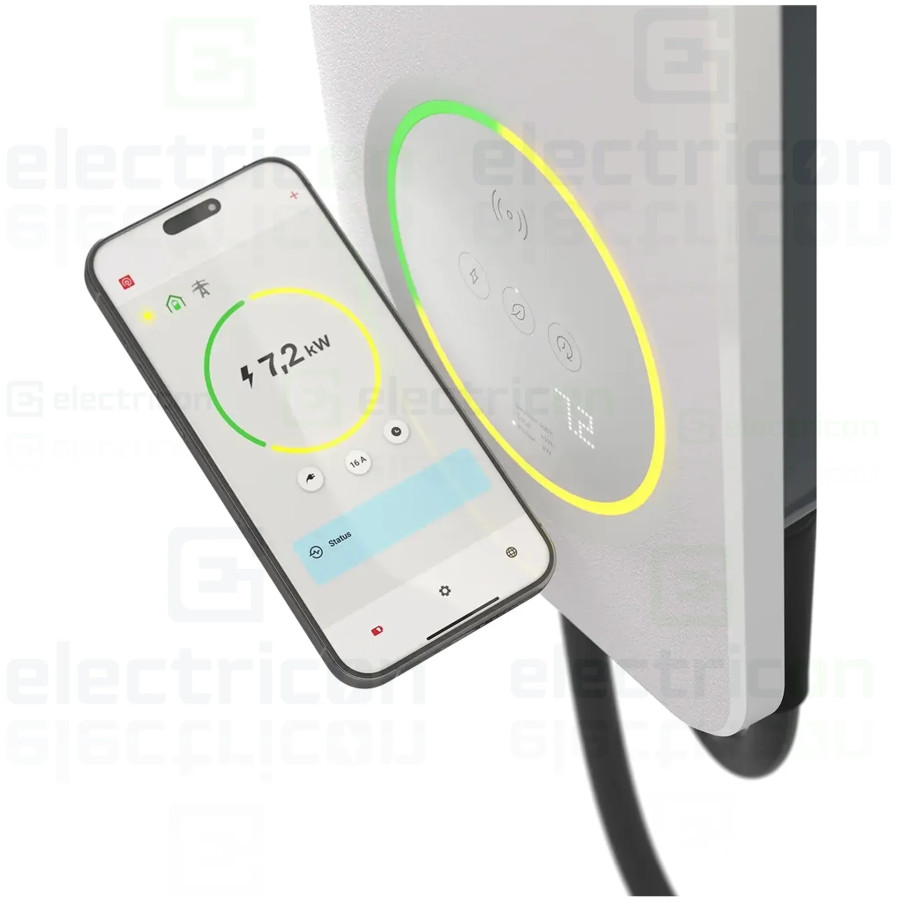

Configurarea și controlul se realizează din aplicația Solar.wattpilot. Stația dispune de două intrări digitale, o ieșire de releu și este pregătită hardware pentru ISO 15118.
Montaj și construcție
Wattpilot Flex Pro este destinat montajului vertical fix și poate fi utilizat atât la interior, cât și la exterior. La montaj exterior, intrarea cablului de alimentare trebuie realizată numai prin partea inferioară sau prin spate.
Carcasa are grad de protecție IP66. Stația nu trebuie expusă direct și prelungit la radiația solară, deoarece puterea de încărcare poate fi limitată la temperaturi ridicate.
Aplicații
- Locuințe individuale
- Parcări private și comerciale
- Flote și sedii de firmă
- Aplicații unde este necesară măsurare MID
- Sisteme fotovoltaice Fronius
- Instalații cu Dynamic Load Balancing
Conținutul livrării
Stația este livrată cu cablul de încărcare Type 2 de 6 m integrat și contor MID integrat.
Disjunctorul automat, diferențialul amonte și componentele suplimentare necesare pentru optimizarea fotovoltaică nu sunt incluse.
Variante înrudite din serie
- Fronius Wattpilot Flex Home 11 C6 4,240,170: variantă de 11 kW fără contor MID.
- Fronius Wattpilot Flex Pro 22 C6E 4,240,172: variantă de 22 kW, cu curent de până la 32 A și contor MID.
Date tehnice
| Producător |
Fronius |
| Cod producător |
4,240,171 |
| Denumire producător |
Wattpilot Flex Pro 11 C6E |
| Mod de încărcare |
Mode 3, conform IEC 61851-1 |
| Putere maximă monofazat |
3,68 kW |
| Putere maximă trifazat |
11 kW |
| Tensiune nominală monofazat |
230/240 V AC |
| Tensiune nominală trifazat |
400/415 V AC |
| Curent nominal configurabil |
6–16 A, monofazat sau trifazat |
| Frecvență nominală |
50 Hz |
| Tipuri de rețea |
TT / TN / IT |
| Conexiune la rețea |
Bornă cu șurub, 5 poli |
| Cablu de încărcare |
Type 2, integrat |
| Lungime cablu de încărcare |
6 m |
| Protecție curent rezidual integrată |
20 mA AC / 6 mA DC |
| Protecție diferențială externă |
Necesară conform standardelor de instalare aplicabile |
| Disjunctor extern |
Necesar conform standardelor de instalare aplicabile |
| Secțiune cablu de alimentare |
3 × 2,5 mm² până la 5 × 10 mm² |
| Diametru cablu de alimentare |
10–20 mm |
| Încărcare din surplus fotovoltaic |
Da, dinamic 1,38–11 kW |
| Comutare automată 1F / 3F |
Da |
| Dynamic Load Balancing |
Integrat |
| Număr stații pentru Dynamic Load Balancing |
Nelimitat |
| Conexiune internet pentru Dynamic Load Balancing |
Necesară |
| Contor MID |
Integrat |
| Clasă de precizie contor MID |
B |
| Conformitate pentru măsurare și calibrare |
Da |
| Autentificare |
RFID / aplicația Solar.wattpilot |
| LAN |
10/100 Mbit/s, RJ45 sau LSA |
| Wi-Fi |
802.11 b/g/n |
| Protocol comunicație |
OCPP 1.6J |
| Intrări digitale |
2 |
| Ieșire |
Releu |
| ISO 15118 |
Pregătit hardware |
| Consum în standby |
3,8–6,8 W, în funcție de setări |
| Dimensiuni (Î × L × A) |
325 × 195 × 105 mm |
| Greutate |
4,1 kg |
| Temperatură de funcționare |
-25 °C până la +45 °C |
| Grad de protecție |
IP66 |
| Utilizare |
Interior / exterior |
| Tip montaj |
Vertical, montaj fix |
| Standarde |
EN IEC 61851-1, EN 62196, ISO 15118 pregătit hardware |
| Garanție persoană fizică |
24 luni |
| Garanție persoană juridică |
12 luni |
