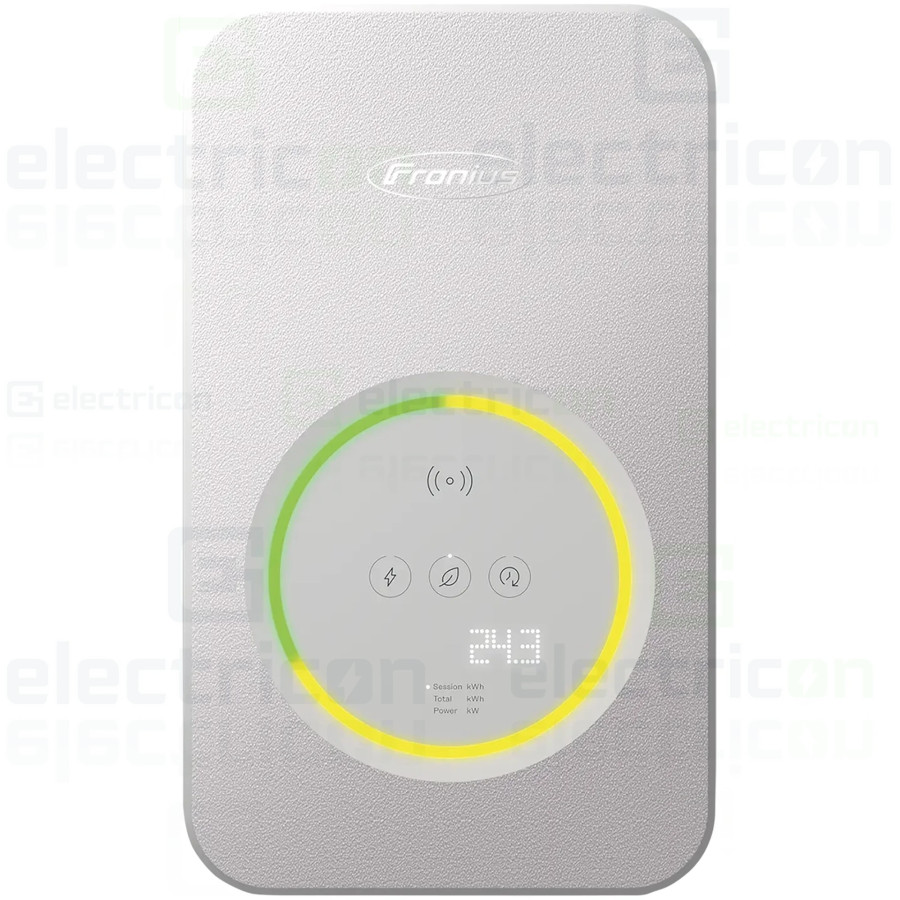

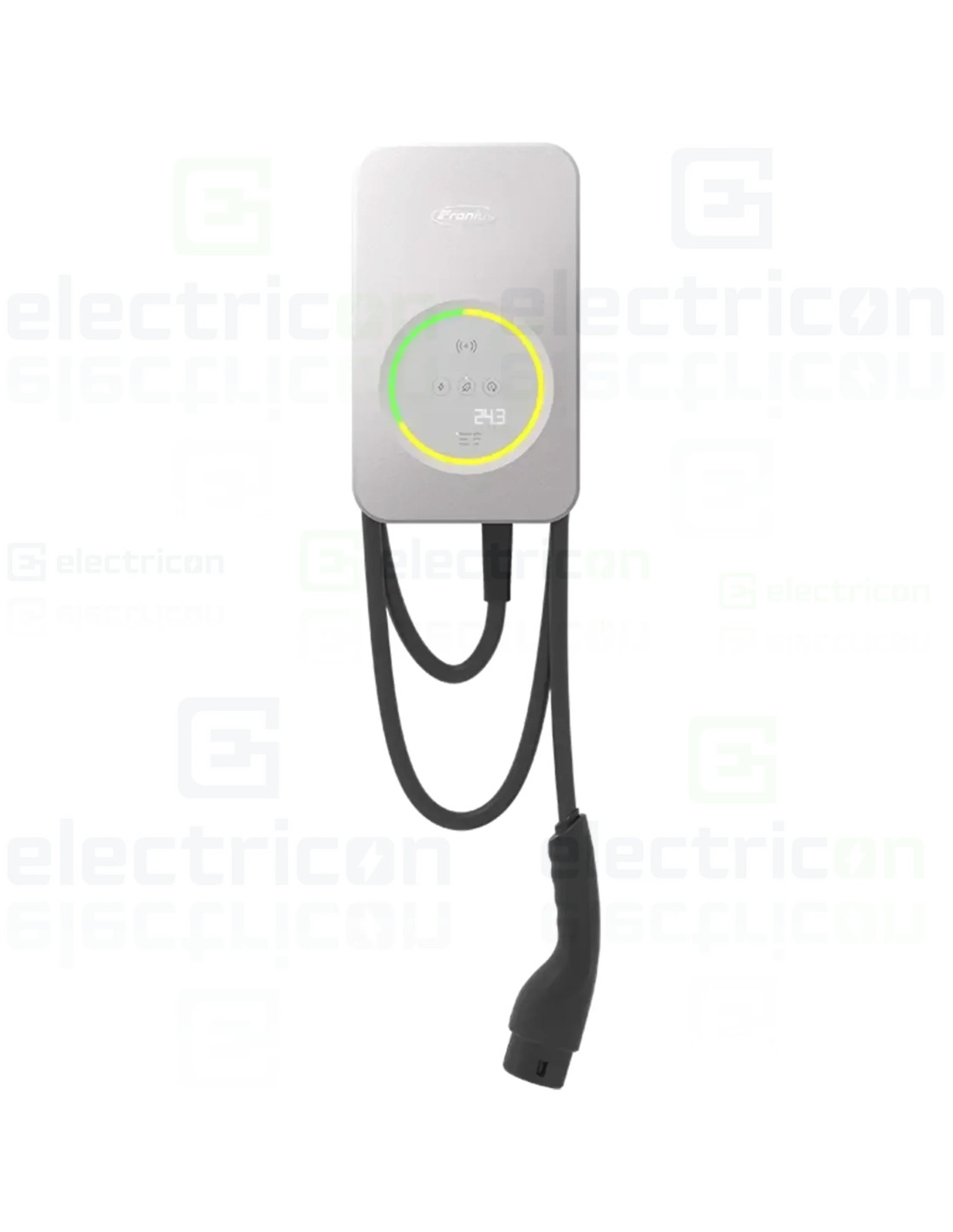

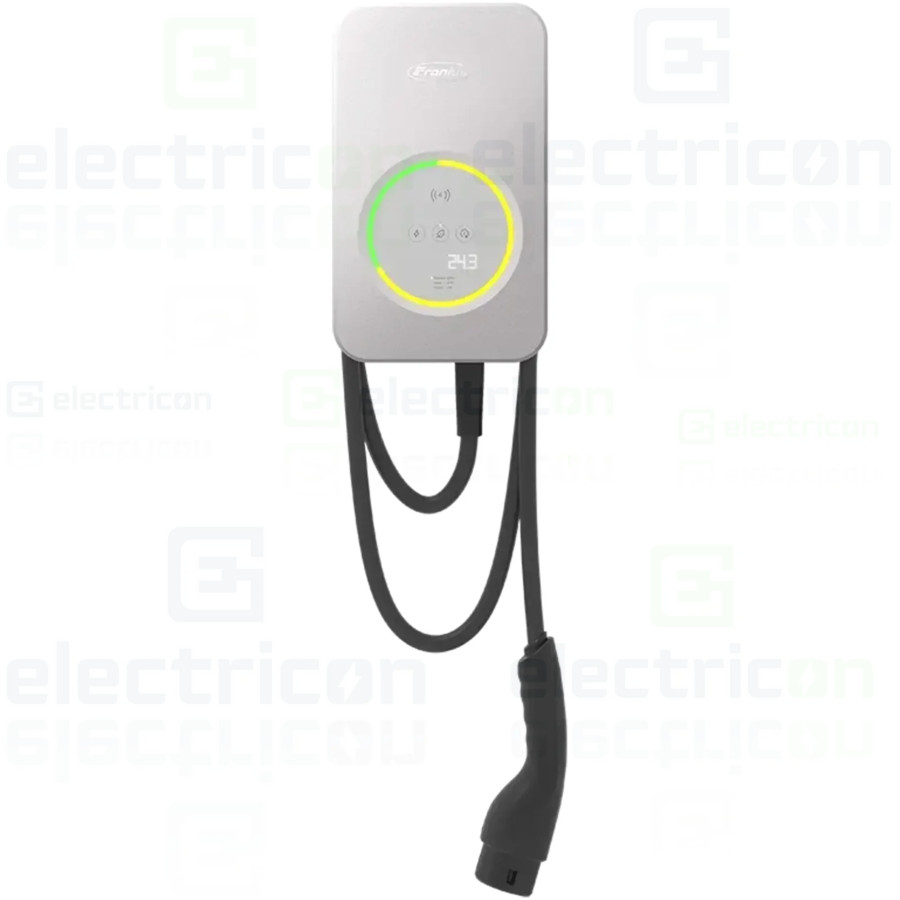

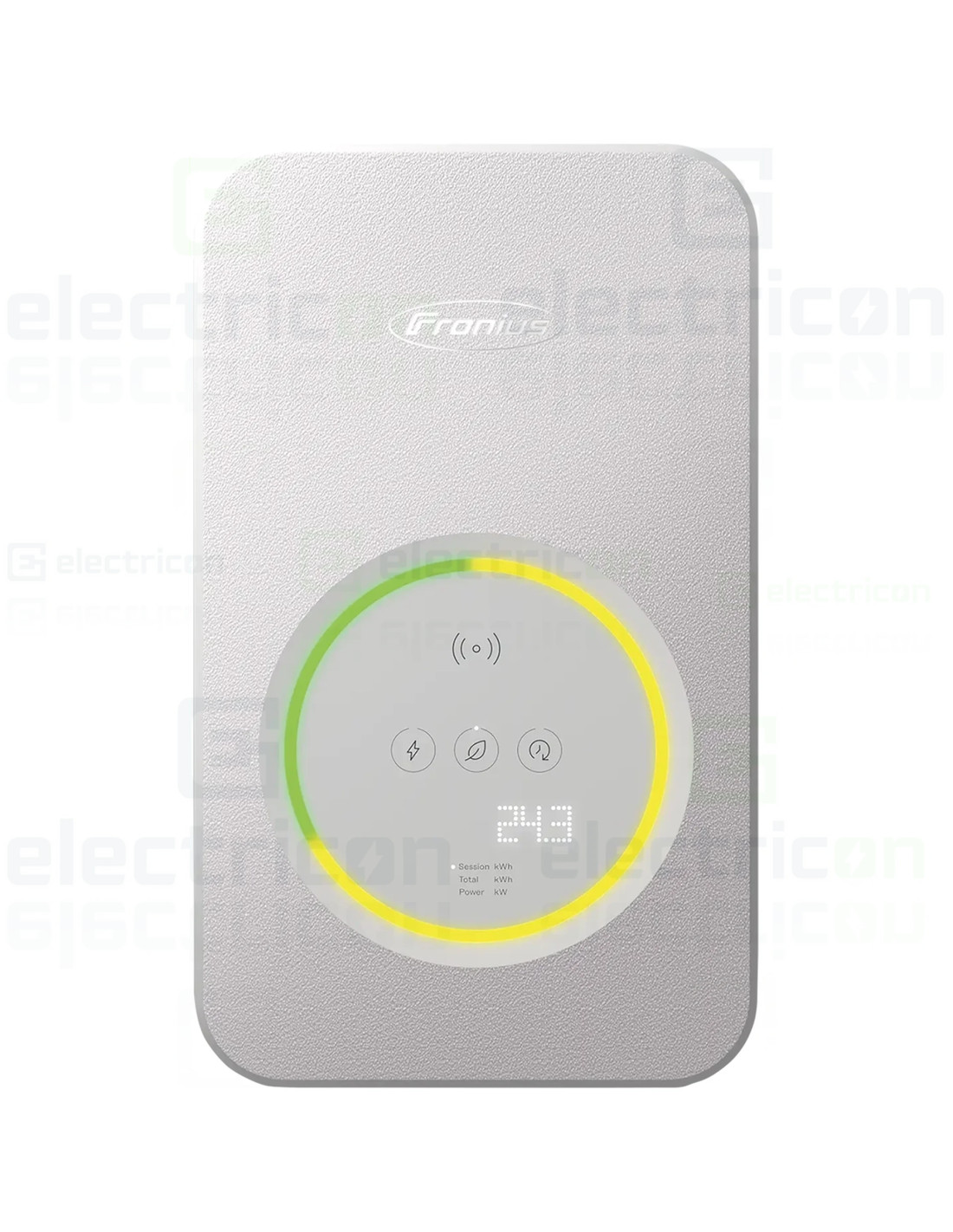

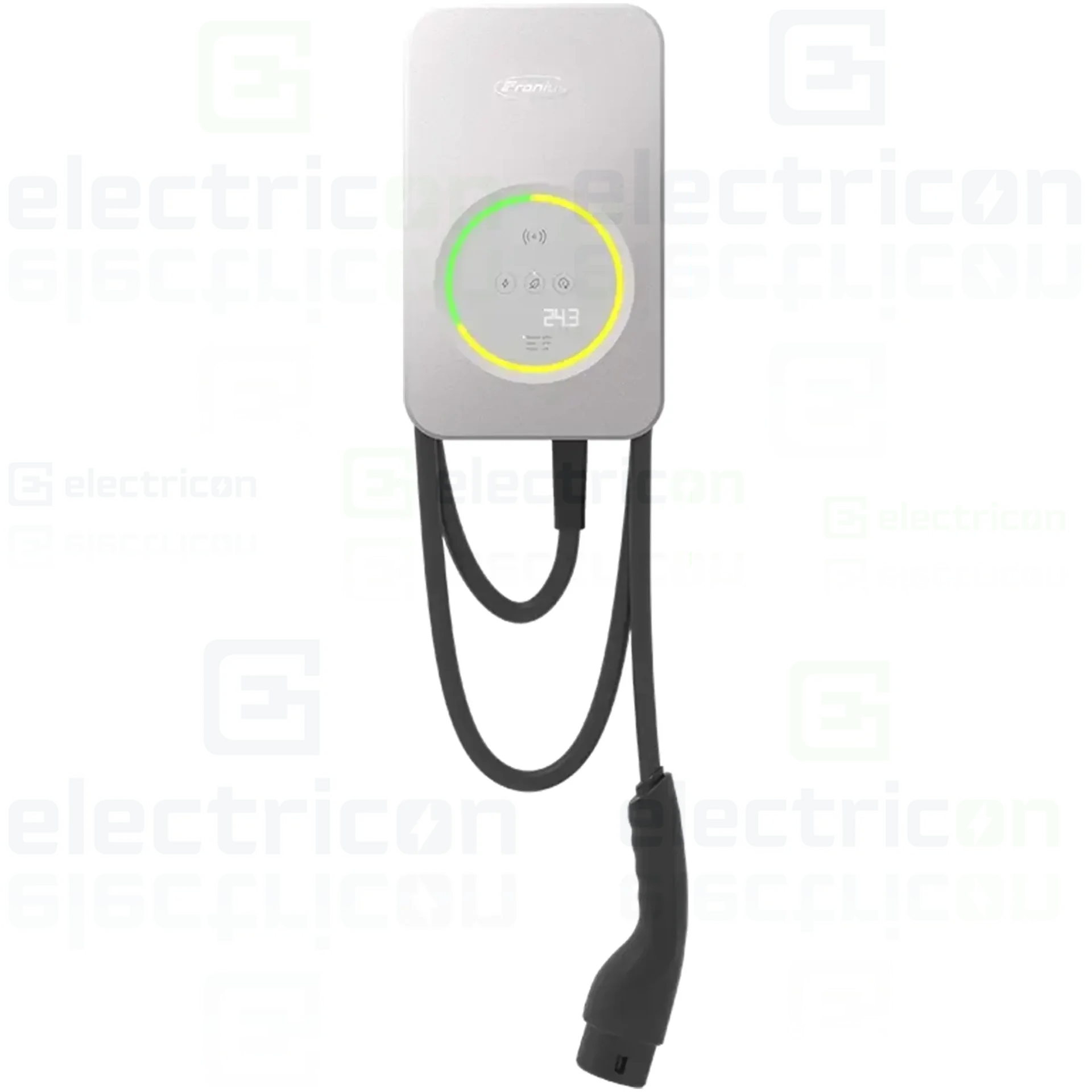

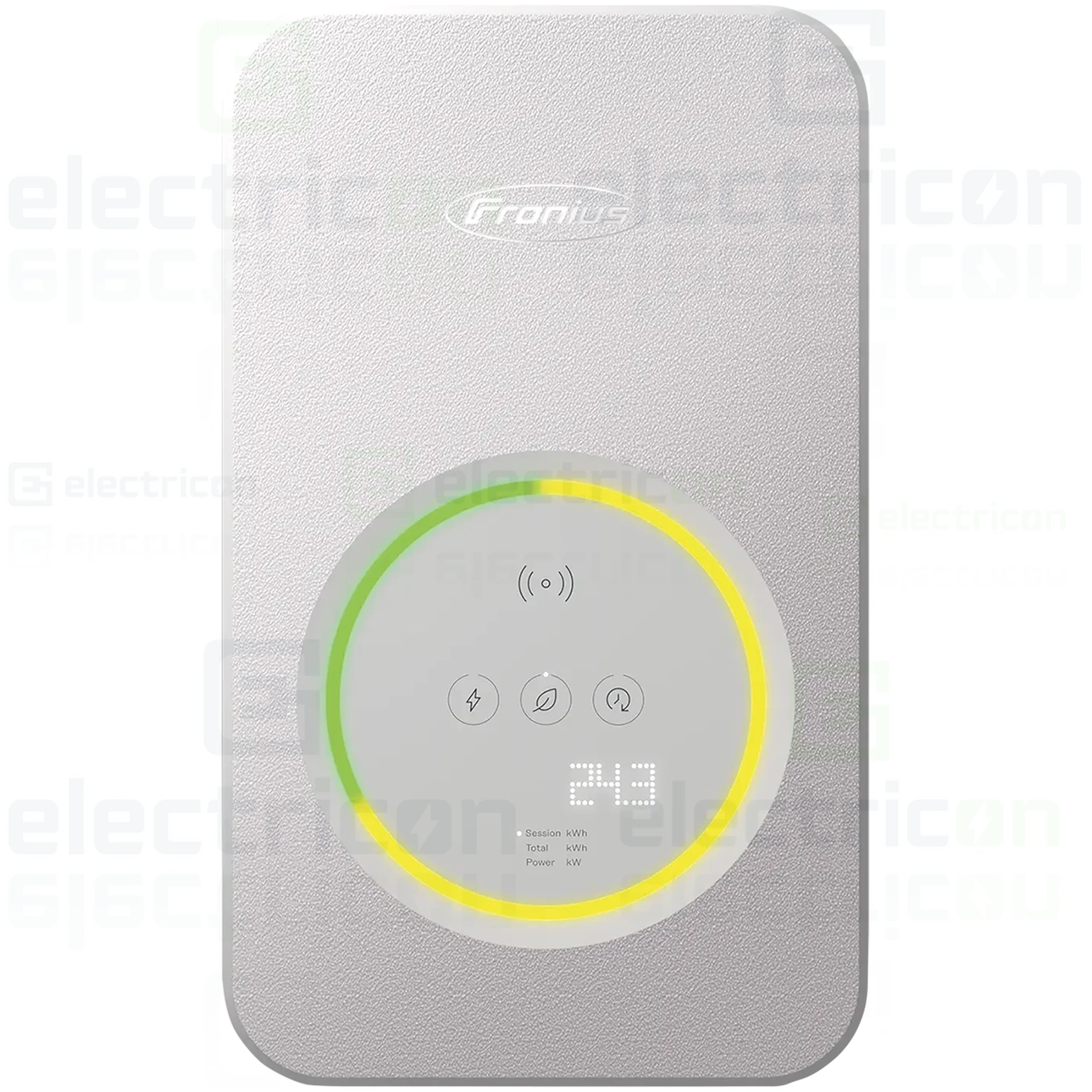

Stație de încărcare Fronius Wattpilot Flex Home 11 C6 4,240,170 – 11 kW, cablu Type 2 de 6 m
Fronius Wattpilot Flex Home 11 C6 4,240,170 este o stație de încărcare AC montată permanent pentru vehicule electrice și Plug-in Hybrid. Funcționează în Mode 3 conform IEC 61851-1 și poate fi conectată monofazat sau trifazat.
În alimentare monofazată, puterea maximă este de 3,68 kW la 230/240 V. În alimentare trifazată, puterea maximă ajunge la 11 kW la 400/415 V. Curentul nominal este configurabil între 6 A și 16 A, iar vehiculul se conectează prin cablul Type 2 de 6 m integrat în stație.
Limite electrice de utilizare
Stația poate funcționa în rețele TT, TN și IT. Alimentarea se realizează printr-o bornă cu șurub cu 5 poli, iar cablul de alimentare poate fi introdus prin partea superioară, inferioară sau prin spate. Intrarea prin partea superioară este permisă doar la montajul în interior.
Curentul de încărcare este configurabil între 6 A și 16 A, atât în funcționare monofazată, cât și trifazată. Frecvența nominală a rețelei este de 50 Hz.
Protecții și racordare
Wattpilot Flex Home 11 C6 include un modul de protecție la curent rezidual cu detecție de 20 mA AC și 6 mA DC.
În ciuda protecției integrate, Fronius cere montarea amonte a unui întrerupător diferențial separat, tip A, cu IΔn = 20 mA AC, precum și a unui disjunctor automat. Pentru varianta de 11 kW, disjunctorul trebuie să fie de 16 A, curba B sau C. Curentul de scurtcircuit disponibil în punctul de instalare nu trebuie să depășească 10 kA.
Pentru alimentare monofazată se utilizează un disjunctor cu 1 sau 2 poli, iar pentru alimentare trifazată un disjunctor cu 3 sau 4 poli, în funcție de schema instalației.
Secțiunea cablului de alimentare poate fi cuprinsă între 3 × 2,5 mm² și 5 × 10 mm², iar diametrul exterior al cablului trebuie să fie între 10 și 20 mm.
Moduri de funcționare
Fronius Wattpilot Flex poate funcționa în mai multe moduri de încărcare:
- Standard: vehiculul este încărcat direct cu puterea disponibilă configurată.
- Eco: încărcarea este optimizată după surplusul fotovoltaic și, dacă este configurat, după tariful flexibil de energie.
- Next Trip: stația calculează momentul de pornire și puterea necesară astfel încât energia setată să fie încărcată înainte de următoarea plecare.
Încărcare din surplus fotovoltaic
Stația poate adapta dinamic încărcarea la surplusul de energie fotovoltaică disponibil. Pentru modelul de 11 kW, domeniul de optimizare este de aproximativ 1,38–11 kW.
Comutarea automată între alimentarea monofazată și trifazată permite utilizarea surplusului disponibil chiar și la puteri reduse. Pentru această funcție sunt necesare componente suplimentare Fronius compatibile.
Dynamic Load Balancing
Funcția Dynamic Load Balancing este integrată în stație și limitează curentul de încărcare în funcție de puterea disponibilă la punctul de racordare. Sistemul ia în calcul consumul locuinței, producția fotovoltaică și puterea disponibilă din rețea.
Pentru Dynamic Load Balancing este necesară o conexiune la internet și un sistem compatibil, de exemplu un invertor Fronius cu Fronius Smart Meter, un Fronius Datamanager cu Smart Meter sau Fronius Smart Meter IP.
Acces și autorizare
Accesul la încărcare poate fi controlat prin RFID sau prin aplicația Solar.wattpilot. Cititorul RFID funcționează la 13,56 MHz.
Varianta Home nu include contor MID și nu este destinată măsurării energiei în scopuri de facturare conform cerințelor de calibrare. Pentru astfel de aplicații se utilizează varianta Wattpilot Flex Pro.
Comandă și comunicație
Stația dispune de conexiune LAN 10/100 Mbit/s prin RJ45 sau LSA și Wi-Fi 802.11 b/g/n. Protocolul de comunicație este OCPP 1.6J.

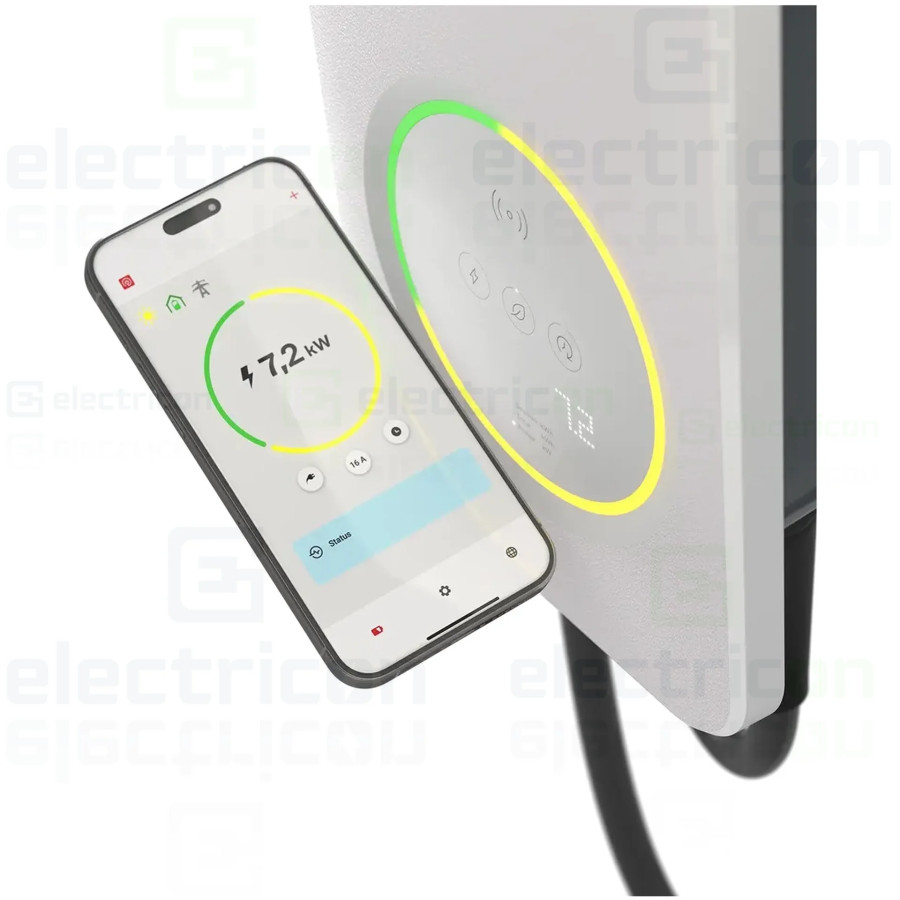

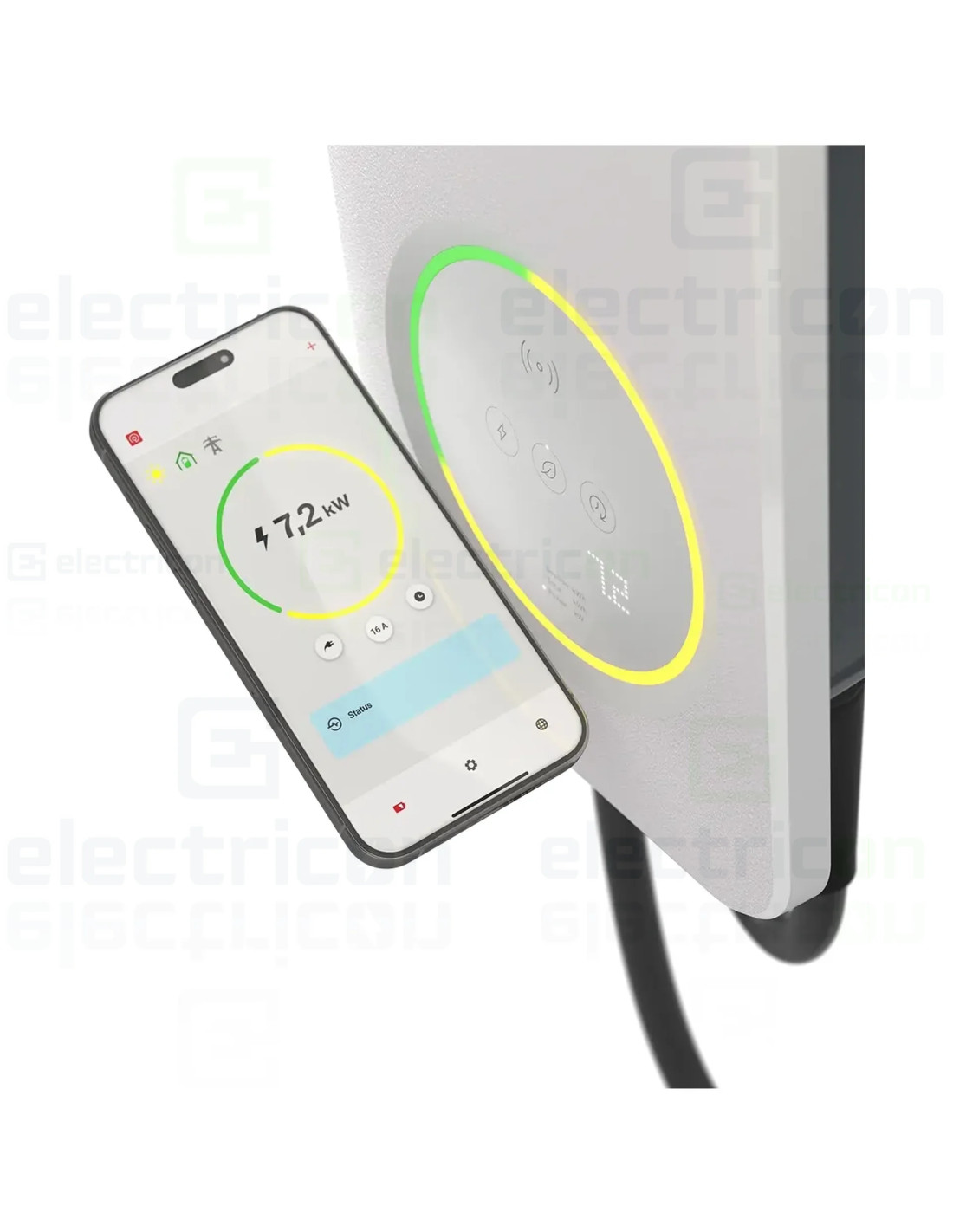

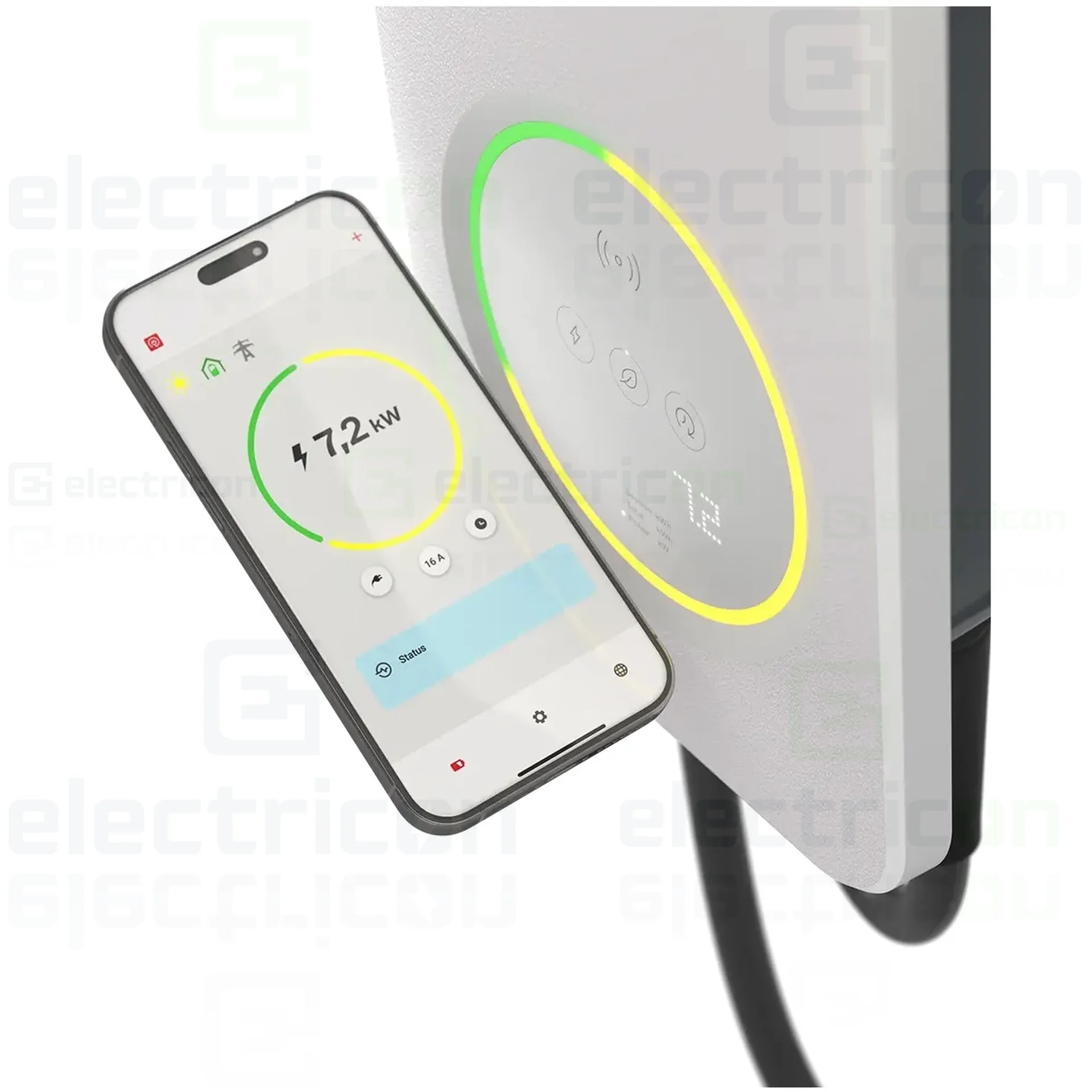

Configurarea și controlul se realizează din aplicația Fronius Solar.wattpilot. Stația dispune și de două intrări digitale și o ieșire de releu și este pregătită hardware pentru ISO 15118.
Montaj și construcție
Wattpilot Flex Home este destinat montajului vertical fix și poate fi utilizat atât la interior, cât și la exterior. La montaj exterior, intrarea cablului de alimentare trebuie realizată numai prin partea inferioară sau prin spate.
Carcasa are grad de protecție IP66 și rezistență la impact IK08. Stația trebuie protejată de expunerea directă prelungită la soare, deoarece puterea de încărcare poate fi limitată la temperaturi ridicate.
Aplicații
- Locuințe individuale
- Instalații monofazate sau trifazate
- Sisteme fotovoltaice Fronius
- Încărcare din surplus fotovoltaic
- Instalații cu Dynamic Load Balancing
- Parcări private și garaje
Conținutul livrării
Stația este livrată cu cablul de încărcare Type 2 de 6 m integrat.
Disjunctorul automat, diferențialul amonte și componentele suplimentare necesare pentru optimizarea fotovoltaică sau Dynamic Load Balancing nu sunt incluse.
Variante înrudite din serie
- Fronius Wattpilot Flex Pro 11 C6E 4,240,171: variantă de 11 kW cu contor MID integrat.
- Fronius Wattpilot Flex Pro 22 C6E 4,240,172: variantă de 22 kW, până la 32 A, cu contor MID integrat.
Date tehnice
| Producător |
Fronius |
| Cod producător |
4,240,170 |
| Denumire producător |
Wattpilot Flex Home 11 C6 |
| Mod de încărcare |
Mode 3, conform IEC 61851-1 |
| Putere maximă monofazat |
3,68 kW |
| Putere maximă trifazat |
11 kW |
| Tensiune nominală monofazat |
230/240 V AC |
| Tensiune nominală trifazat |
400/415 V AC |
| Curent nominal configurabil |
6–16 A |
| Frecvență nominală |
50 Hz |
| Tipuri de rețea |
TT / TN / IT |
| Conexiune de alimentare |
Bornă cu șurub, 5 poli |
| Cablu de încărcare |
Type 2, integrat |
| Lungime cablu de încărcare |
6 m |
| Secțiune cablu de încărcare |
5 × 2,5 mm² + 1 × 0,5 mm² |
| Protecție curent rezidual integrată |
20 mA AC / 6 mA DC |
| Diferențial extern necesar |
Da, tip A, IΔn = 20 mA AC |
| Disjunctor extern necesar |
Da, 16 A, curba B sau C |
| Curent de scurtcircuit maxim la instalație |
10 kA |
| Secțiune cablu de alimentare |
3 × 2,5 mm² până la 5 × 10 mm² |
| Diametru cablu de alimentare |
10–20 mm |
| Încărcare din surplus fotovoltaic |
Da, dinamic 1,38–11 kW |
| Comutare automată 1F / 3F |
Da |
| Dynamic Load Balancing |
Integrat |
| Contor de energie |
Standard, necalibrat |
| Contor MID |
Nu |
| Autentificare |
RFID / aplicația Solar.wattpilot |
| Frecvență RFID |
13,56 MHz |
| LAN |
10/100 Mbit/s, RJ45 sau LSA |
| Wi-Fi |
802.11 b/g/n, 2,4 GHz |
| Bluetooth |
Pregătit pentru BLE, 2,4 GHz |
| Protocol comunicație |
OCPP 1.6J |
| Intrări digitale |
2 |
| Ieșire digitală |
1 contact de comutare izolat |
| ISO 15118 |
Pregătit hardware |
| Tensiune nominală de ținere la impuls |
4 kV |
| Tensiune nominală de izolație |
415 V AC |
| Consum în standby |
3,5–6,8 W, în funcție de setări |
| Dimensiuni (Î × L × A) |
325 × 195 × 105 mm |
| Greutate |
4,1 kg, inclusiv cablul Type 2 |
| Temperatură de funcționare |
-25 °C până la +45 °C |
| Temperatură de depozitare |
-40 °C până la +85 °C |
| Umiditate |
<95%, fără condens |
| Altitudine maximă |
2000 m |
| Grad de protecție |
IP66 |
| Rezistență la impact |
IK08 |
| Clasă de protecție |
Clasa I |
| Categorie de supratensiune |
III |
| Grad de poluare |
3 |
| Culoare |
Telegrey 4 |
| Standarde |
EN IEC 61851-1, EN 62196, ISO 15118 pregătit hardware |
| Garanție persoană fizică |
24 luni |
| Garanție persoană juridică |
12 luni |
