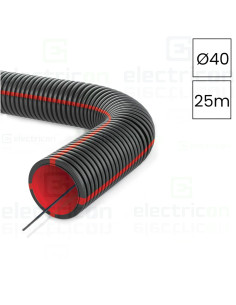

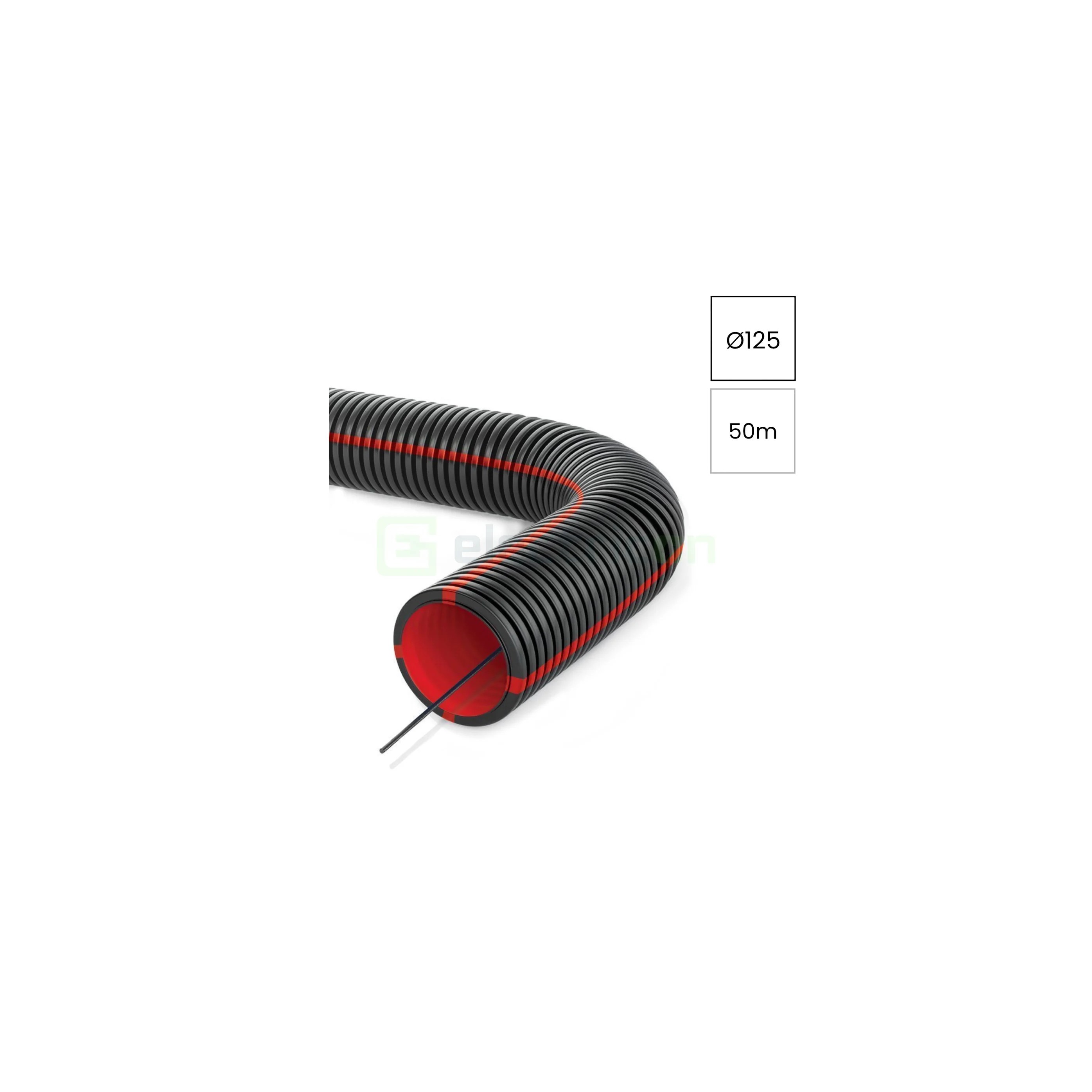

Kouvidis GEONFLEX ISR – tub flexibil N750 cu perete dublu pentru rețele îngropate
Kouvidis GEONFLEX ISR este un tub flexibil cu perete dublu structurat, proiectat pentru protecția și organizarea cablurilor de putere în rețele electrice îngropate. Clasa N750 oferă rezistență mecanică ridicată pentru traseele subterane utilizate în infrastructură, construcții și instalații energetice.

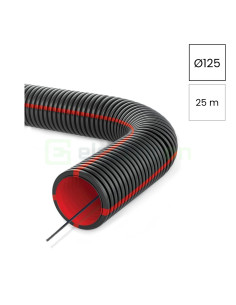

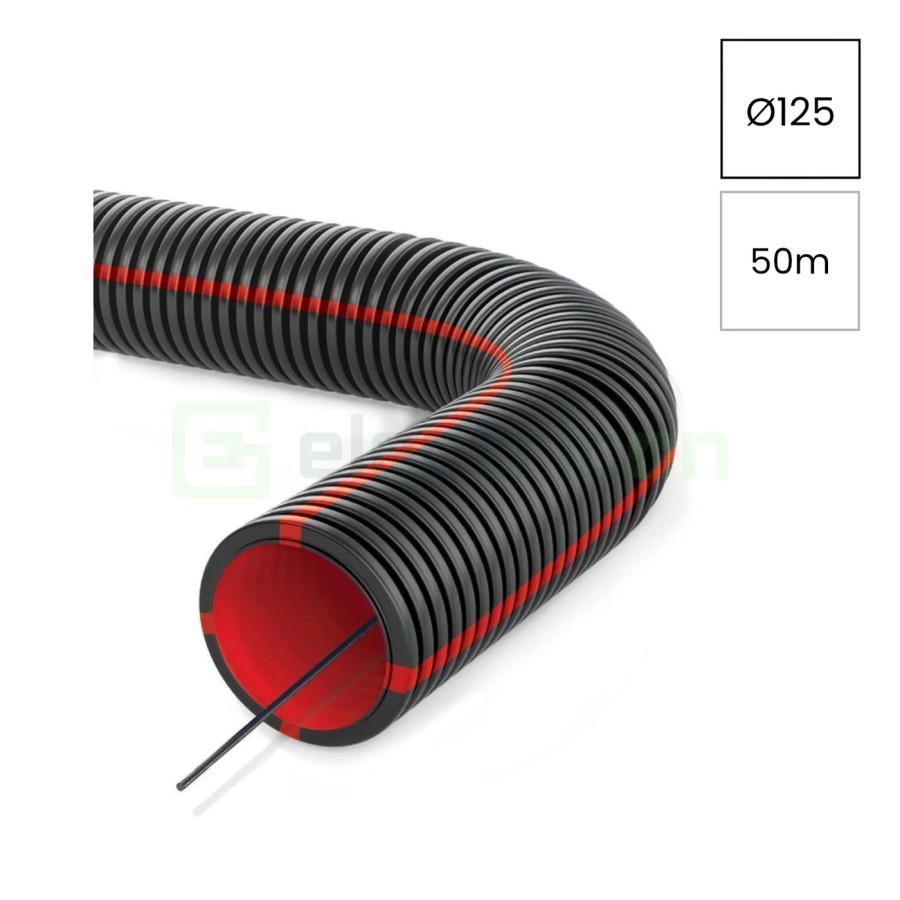

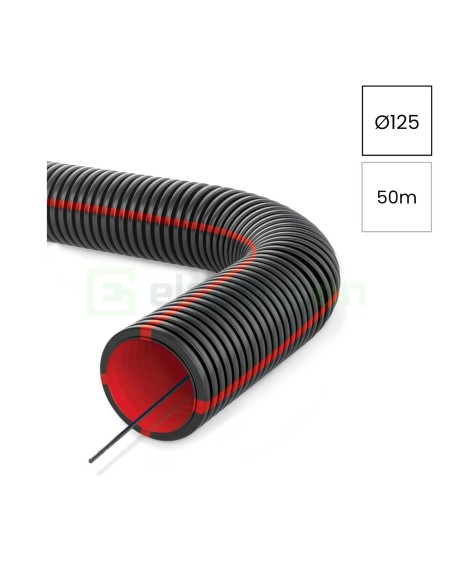

Construcția cu perete exterior riflat asigură flexibilitatea și rezistența mecanică a tubului, iar stratul interior este conceput pentru protejarea și introducerea mai ușoară a cablurilor. Marcajele longitudinale permanente de culoare roșie permit identificarea traseelor destinate cablurilor de putere.
Ce înseamnă caracteristicile acestui produs
Rezistență la compresie 750 N – încadrează tubul în clasa N750 și oferă protecție mecanică pentru cablurile instalate în rețele subterane.
Rezistență la impact normală – reprezintă nivelul de rezistență la impact declarat de Kouvidis pentru familia GEONFLEX.
Interval de temperatură -5…+90 °C – reprezintă domeniul permanent de utilizare declarat de producător.

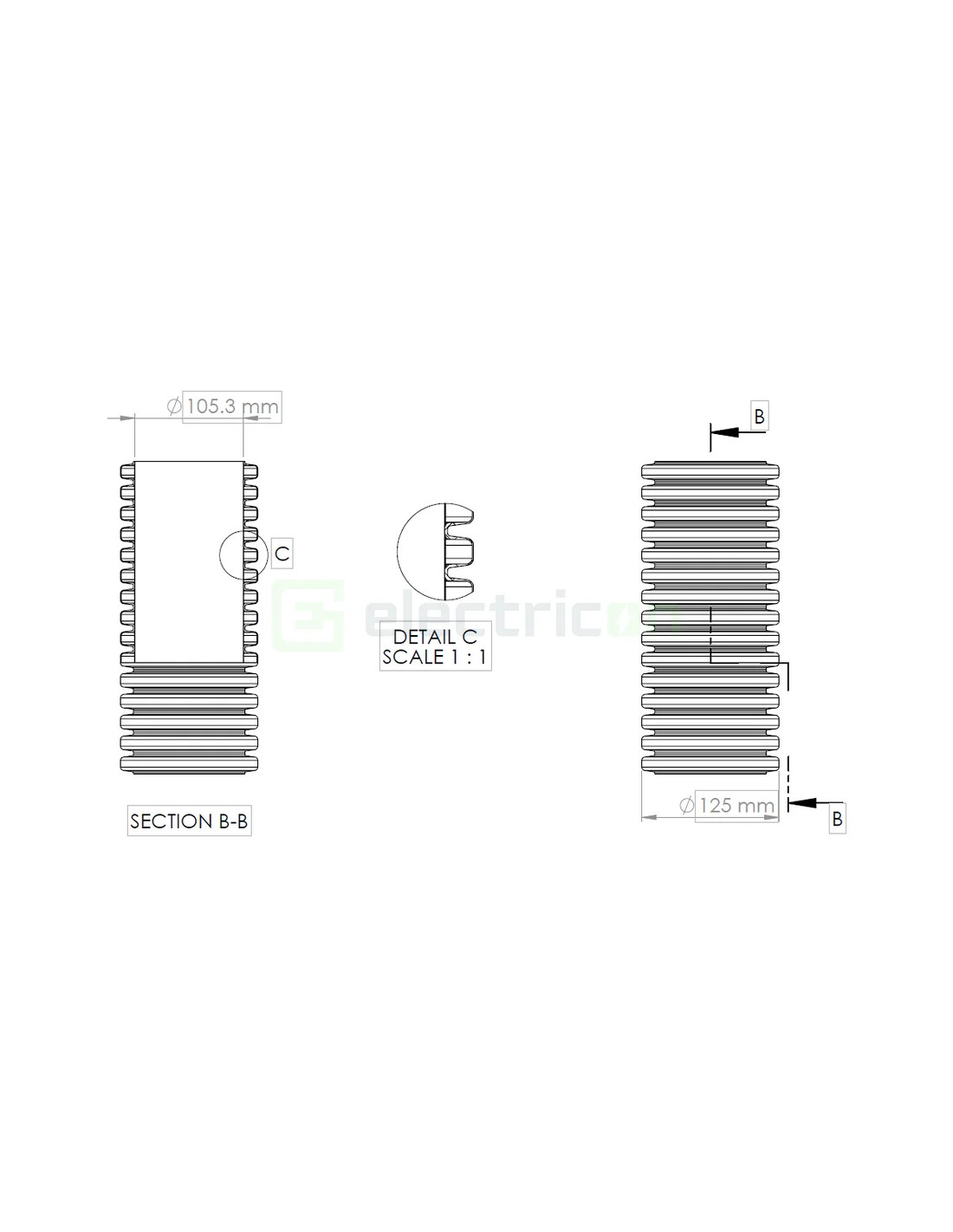

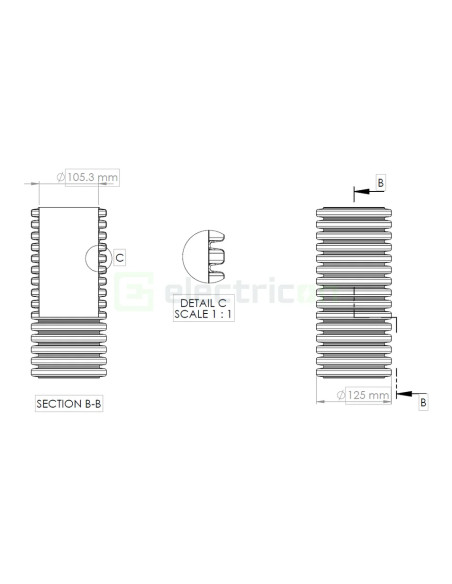

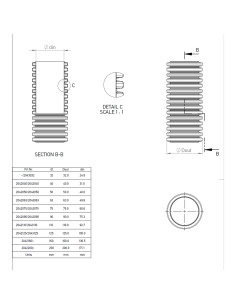

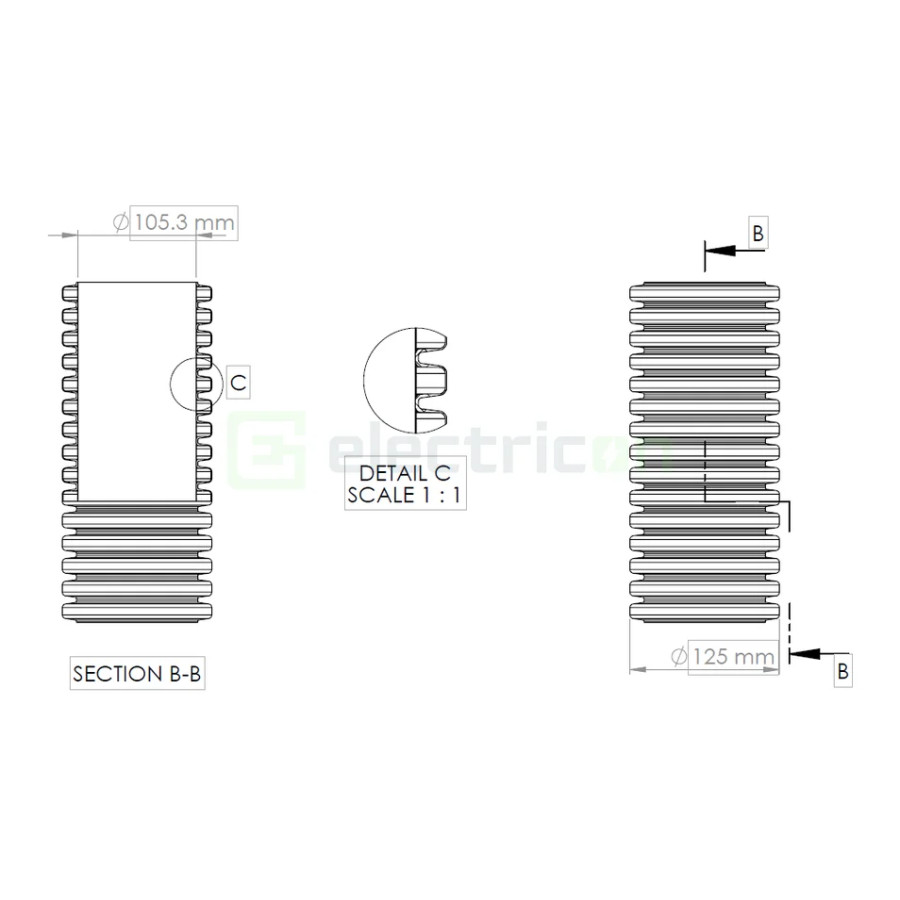

Perete dublu structurat – peretele exterior riflat oferă flexibilitate și rezistență mecanică, iar stratul interior contribuie la protejarea cablurilor și la realizarea traseului.
Frecare interioară redusă – materialul special Ultra Slip utilizat la interior reduce frecarea cu până la 50%, facilitând tragerea cablurilor prin tub.
Ghidaj pentru tragerea cablurilor – fiecare rolă este prevăzută cu ghidaj având o rezistență minimă la tracțiune de 650 N.
Protecție împotriva rozătoarelor – stratul interior include un material repelent care face tubul neatractiv pentru rozătoare.
IP44 cu mufă Kouvidis – conectarea tuburilor cu mufele cu cârlige compatibile permite obținerea gradului de protecție IP44.
IP68 cu mufă și etanșant Kouvidis – pentru o îmbinare etanșă IP68 se utilizează mufa compatibilă împreună cu adezivul și etanșantul Kouvidis.
Material fără halogeni – tubul este realizat din polietilenă de înaltă densitate termoplastică special stabilizată, fără halogeni și fără metale grele conform cerințelor RoHS.
Stabilizare împotriva radiațiilor ultraviolete – materialul este stabilizat pentru a crește rezistența la îmbătrânirea produsă de expunerea la radiații ultraviolete.
IAS – tehnologie antistatică – contribuie la protecția împotriva acumulării de electricitate statică.
ISR – tehnologie anti-zgâriere – contribuie la protejarea suprafeței interioare împotriva zgârieturilor produse în timpul introducerii cablurilor.
Marcaj longitudinal roșu – permite identificarea vizuală a tuburilor destinate protecției cablurilor de putere.
Caracteristici electroizolante – materialul tubului prezintă proprietăți de izolație electrică.
Produs propagator al flăcării – GEONFLEX este proiectat pentru instalarea în rețele îngropate și nu trebuie prezentat ca produs care nu propagă flacăra.
Aplicații recomandate
Ideal
Recomandat
— Nerecomandat
| Domeniu de utilizare |
Marcaj |
| Montaj aparent interior (Exposed) |
— |
| Înglobat în beton (Concrete) |
— |
| Sub tencuială (Concealed underplaster) |
— |
| Pereți din gips-carton (Concealed dry wall) |
— |
| Sub pardoseală în șapă (Underfloor in screed) |
— |
| Exterior (Outdoor) |
— |
| Îngropat direct (Buried underground) |
|
| Lemn (Wood) |
— |
| Podea / tavan ascuns (Concealed floor / ceiling) |
— |
Accesorii și compatibilitate
GEONFLEX ISR se conectează cu mufele Kouvidis cu cârlige alese la același diametru nominal. Mufa asigură grad de protecție IP44, iar utilizarea suplimentară a adezivului și etanșantului Kouvidis permite realizarea unei îmbinări cu grad de protecție IP68.
Pentru protejarea capetelor tuburilor pot fi utilizate capacele cu cârlige Kouvidis, iar distanțierele compatibile permit organizarea și menținerea poziției mai multor tuburi în șanț.
Ce conține pachetul
Produsul se livrează sub formă de rolă, cu ghidaj pentru tragerea cablurilor și capace de protecție la capetele tubului. Lungimea rolei diferă în funcție de varianta selectată.
