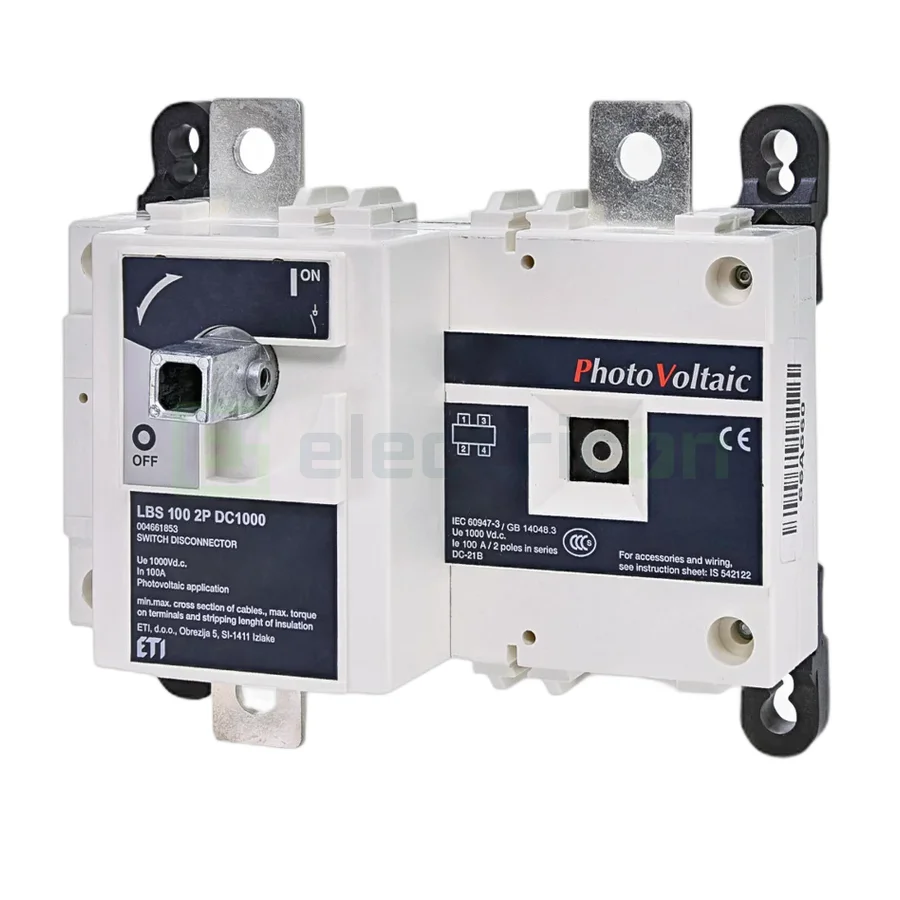

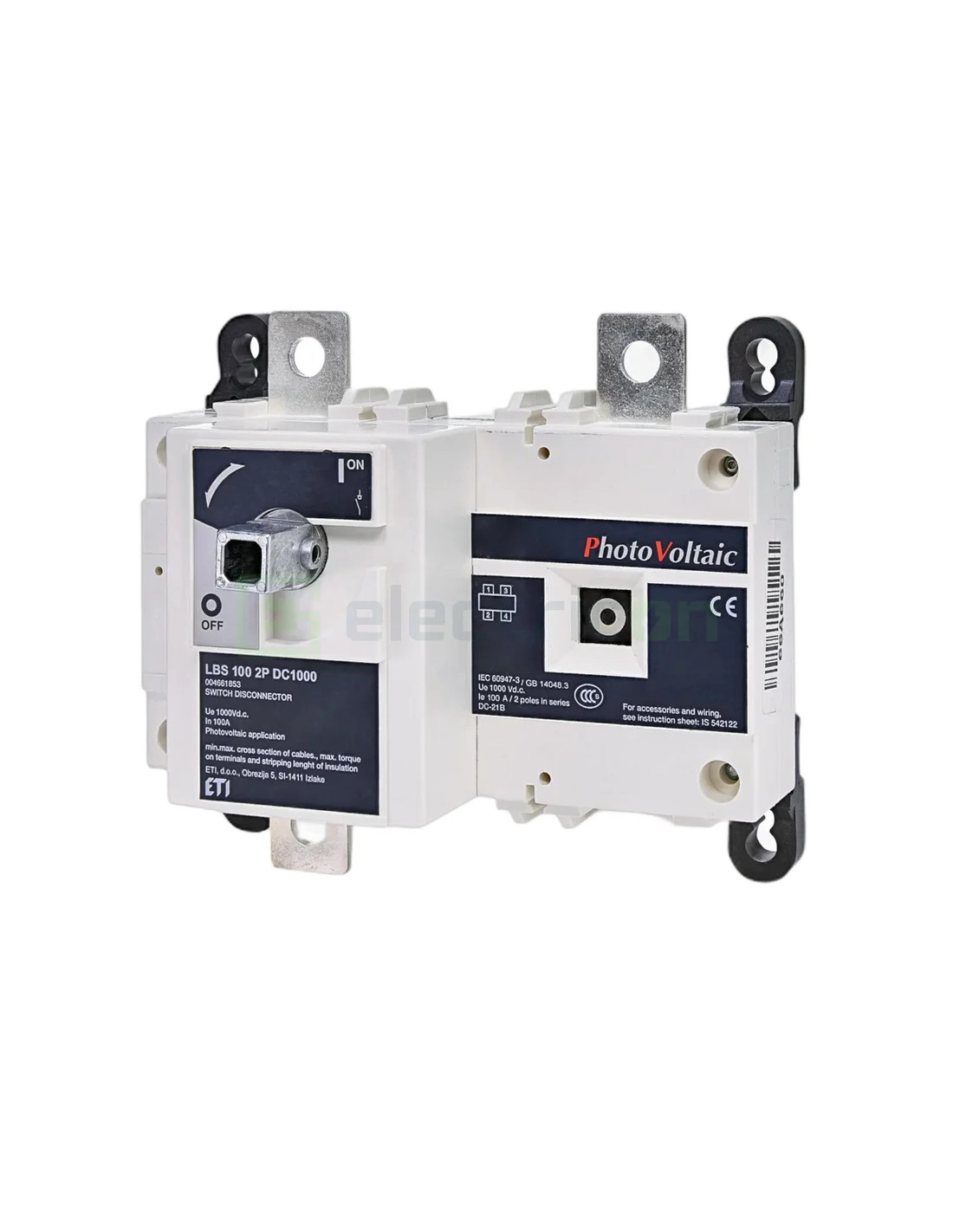

Separator PV de sarcină 2P, 100 A, 1000 V DC, ETI 004661853
Separatorul ETI LBS 100 2P DC1000 întrerupe manual partea de curent continuu a unei instalații fotovoltaice. Se montează în tablou, între panouri și invertor. Comutarea se face sub sarcină și deconectează ambele polarități ale circuitului. Separatorul se folosește și pe circuitele de curent continuu ale sistemelor de stocare cu baterii.
Aparatul se livrează fără mâner de acționare. Mânerul se alege după modul de lucru: direct pe aparat sau prin ușa tabloului. În aceeași mărime de carcasă, B4, seria are și variante de 160 A și 250 A. Varianta de 100 A primește cablu de secțiune mai mică și disipă mai puțină putere.
Limite electrice de utilizare
Tensiunea maximă de lucru este 1000 V DC, adică 500 V DC pe fiecare pol. La 1000 V DC, un circuit PV ocupă ambii poli: un pol pe conductorul +, celălalt pe conductorul −. La această tensiune, separatorul deservește un singur circuit PV.
Curentul nominal de lucru este 100 A în categoria DC-21B, la 1000 V DC, conform IEC 60947-3. Curentul termic rămâne 100 A la 40 °C, 50 °C și 60 °C.
Tensiunea de ținere la impuls Uimp este 12 kV. Curentul de scurtă durată admisibil este 10 kA timp de 0,3 s și 5 kA timp de 1 s. Capacitatea de închidere în scurtcircuit Icm este 10 kA, la 50 ms.
Separatorul nu asigură protecție la suprasarcină sau la scurtcircuit. Nu este destinat tensiunii de 1500 V DC, care cere cel puțin 3 poli în serie pe circuit.
Conexiuni
Bornele primesc cablu de cupru cu secțiunea nominală de 35 mm². Aceasta este și secțiunea maximă pentru cablu rigid de cupru. Pentru bare de cupru, lățimea maximă este 32 mm. Cuplul de strângere este 20 … 26 Nm. Se admit și cabluri sau bare din aluminiu. Șuruburile de conexiune sunt incluse în ambalaj.
Polii sunt independenți și nepolarizați. Conductorul + și conductorul − pot intra pe oricare dintre cei doi poli. Schema de conectare este aceeași pentru sistemele PV legate la pământ și pentru cele izolate.
Montaj și construcție
Separatorul se fixează pe placa de montaj a tabloului. Gabaritul frontal este 180 × 160 mm (lățime × înălțime). Masa aparatului este 1,85 kg.
Carcasa este din poliester armat cu fibră de sticlă, cu indice termic RTI de 130 °C. Capacele de protecție sunt perforate. Temperatura contactelor se poate măsura fără demontarea capacelor. Un indicator arată poziția contactelor.
Efortul de acționare este 10 Nm. Durabilitatea declarată este de 5.000 de cicluri, manevre în sarcină și fără sarcină însumate.
Aparatul conține un magnet. Distanța față de stimulatoare cardiace și alte implanturi medicale trebuie să fie de peste 10 cm. Montajul și întreținerea se fac doar de personal electric calificat, cu instalația scoasă de sub tensiune.
Aplicații
- Separarea câmpului fotovoltaic de invertor, pentru intervenții în siguranță pe partea de curent continuu.
- Separator general pe partea de curent continuu a instalației PV.
- Circuite de curent continuu în sisteme de stocare cu baterii.
Standardul aparatului este IEC 60947-3. Standardul de instalare pentru sistemele fotovoltaice este IEC 60364-7-712.
Variante înrudite din serie
Pentru 1500 V DC, seria ETI are variante cu 3 poli, de 250 A și 400 A.
Accesorii recomandate de producător
Accesoriile se comandă separat.
- Mâner direct, negru: LBS-DH630/B, cod 004661481.
- Mâner direct, roșu: LBS-DH630/R, cod 004661861.
- Mâner pe ușă cu interblocare, IP65, negru: LBS-EH630/G, cod 004661483.
- Mâner pe ușă cu interblocare, IP65, roșu: LBS-EH630/YR, cod 004661486.
- Ax pentru mânerul pe ușă: 200 mm, cod 004661490; 320 mm, cod 004661493; 500 mm, cod 004661496.
- Contact auxiliar comutator (CO): LBS-PS11, cod 004661499.
- Punte de legătură pentru un pol: LBS-BR500 1P DC, cod 004661864.
Mânerul pe ușă nu include axul. Mânerul se poate bloca cu până la 3 lacăte. La punțile de legătură care nu provin de la ETI, încălzirea conexiunilor trebuie verificată.
Date tehnice
| Producător |
ETI |
| Cod producător |
004661853 |
| Denumire producător |
LBS 100 2P DC1000 |
| Tip aparat |
Separator de sarcină PV, poziții 0-1 |
| Număr de poli |
2 |
| Tensiune maximă de lucru Ur |
1000 V DC (500 V DC pe pol) |
| Tensiune nominală de izolație |
1000 V DC |
| Tensiune de ținere la impuls Uimp |
12 kV |
| Curent nominal de lucru Ie, DC-21B, 1000 V DC |
100 A, un circuit, un pol pe + și un pol pe − |
| Curent termic Ith |
100 A la 40 °C, 50 °C și 60 °C |
| Curent de scurtă durată admisibil |
10 kA / 0,3 s; 5 kA / 1 s |
| Capacitate de închidere în scurtcircuit Icm |
10 kA (50 ms) |
| Putere disipată |
0,8 W pe pol la 40 °C |
| Durabilitate |
5.000 de cicluri (manevre în sarcină + fără sarcină) |
| Efort de acționare |
10 Nm |
| Secțiune nominală cablu Cu |
35 mm² |
| Secțiune maximă cablu Cu rigid |
35 mm² |
| Lățime maximă bară Cu |
32 mm |
| Cuplu de strângere |
20 … 26 Nm |
| Material conductoare admis |
Cu sau Al, cablu sau bară |
| Mod montaj |
Pe placă de montaj |
| Mărime carcasă |
B4 |
| Lățime |
180 mm |
| Înălțime |
160 mm |
| Greutate |
1,85 kg |
| Material carcasă |
Poliester armat cu fibră de sticlă, RTI 130 °C |
| Standard |
IEC 60947-3 |
| Ambalare |
1 buc. |
| Cod vamal |
85365080 |
| Clasificare ETIM |
EC000216 |
| EAN |
3838895823728 |
Întrebări frecvente
Ce diferență este între separatoarele ETI de 100 A și 160 A din seria LBS DC1000?
Ambele au 2 poli, 1000 V DC și aceeași carcasă B4, cu gabarit de 180 × 160 mm. Varianta ETI 004661853 are 100 A în DC-21B și cablu nominal de 35 mm². Varianta ETI 004661854 are 160 A și cablu nominal de 70 mm². Puterea disipată la 40 °C este 0,8 W pe pol la 100 A și 2 W pe pol la 160 A.
Se poate folosi separatorul ETI 004661853 la 1500 V DC?
Nu. Separatorul ETI 004661853 are 500 V DC pe pol și 2 poli, deci maximum 1000 V DC. Pentru 1500 V DC sunt necesari cel puțin 3 poli în serie pe circuit. Seria ETI are pentru această tensiune variante cu 3 poli.
Protejează separatorul circuitul PV la scurtcircuit?
Nu. Separatorul de sarcină comută și separă circuitul, dar nu declanșează la suprasarcină sau scurtcircuit. Protecția la supracurent se asigură separat, cu aparate dimensionate pentru curent continuu. Componentele pentru curent alternativ nu se folosesc în locul lor, deoarece stingerea arcului diferă în curent continuu.
Cum se conectează un circuit PV la 1000 V DC pe separatorul ETI 004661853?
Conductorul + trece printr-un pol, iar conductorul − prin celălalt pol. Polii sunt nepolarizați, deci ordinea lor nu contează. Schema este aceeași pentru sistemele PV legate la pământ și pentru cele izolate.
Ce mâner se alege: direct sau pe ușă?
Mânerul direct, LBS-DH630, se montează pe aparat și se folosește când separatorul este accesibil. Mânerul pe ușă, LBS-EH630, are grad de protecție IP65 și interblocare cu ușa tabloului. Pentru mânerul pe ușă se comandă separat un ax de 200 mm, 320 mm sau 500 mm.
Ce cablu se conectează la separatorul ETI LBS 100 2P DC1000?
Secțiunea nominală este 35 mm² cablu de cupru, iar bara de cupru are maximum 32 mm lățime. Cuplul de strângere este 20 … 26 Nm. Se admit și cabluri sau bare din aluminiu.
Se poate semnaliza la distanță poziția separatorului?
Da, cu contactul auxiliar comutator ETI LBS-PS11, cod 004661499. Contactul auxiliar se comandă separat. Se montează cu separatorul în poziția 0 și se strânge cu 0,5 Nm.
