Contactor 3 poli 7,5 kW / 15 A, bobină 230 V c.a., 1 ND - Schrack ALEA II LTD01513

Contactor 3 poli 7,5 kW / 15 A, bobină 230 V c.a., 1 ND Schrack ALEA II LTD01513

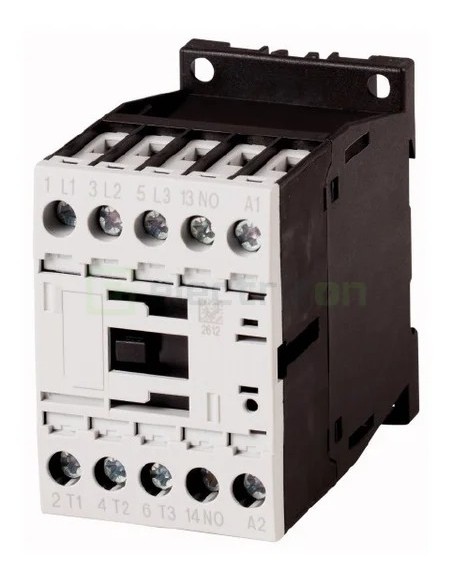

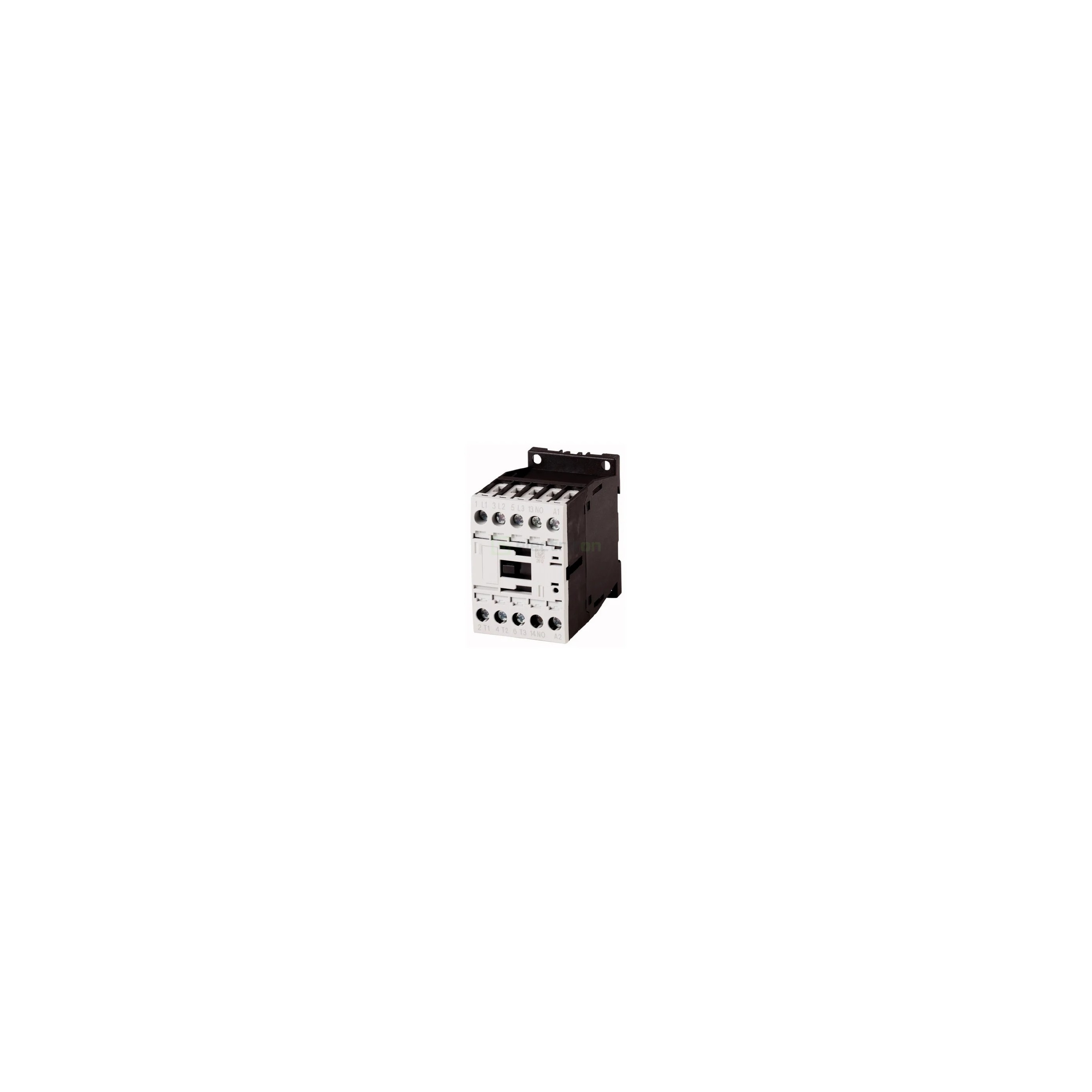

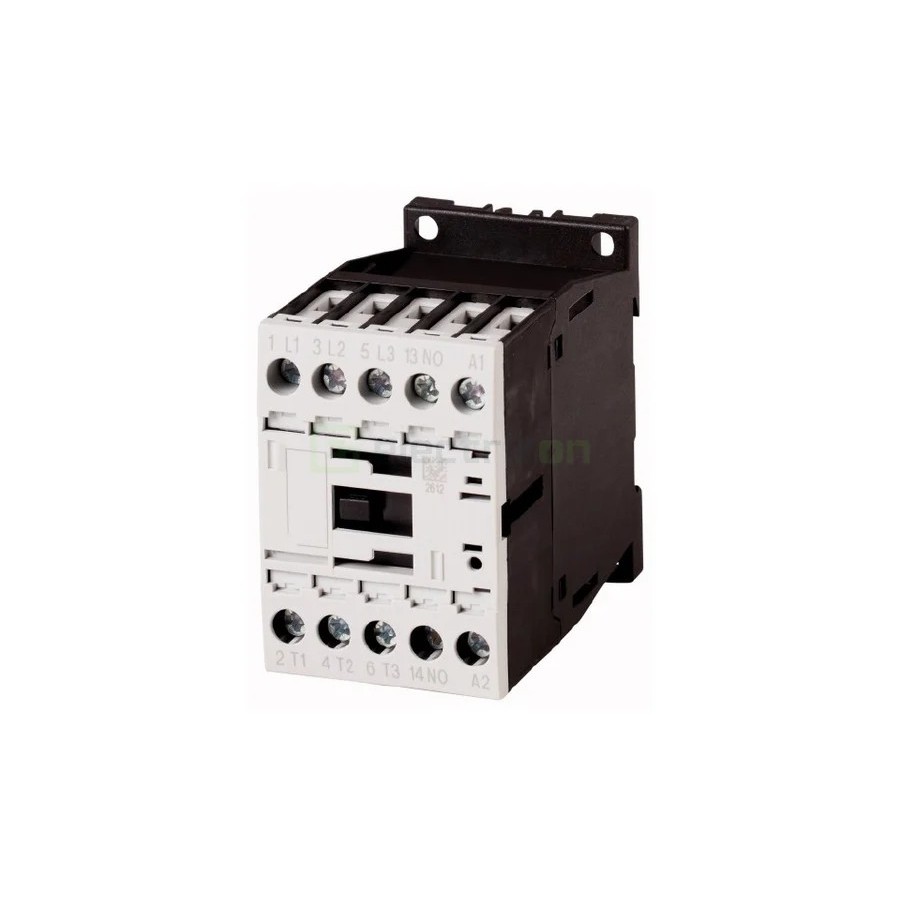

Schrack LTD01513 este un contactor tripolar din seria ALEA II, mărimea constructivă 0. Comută motoare trifazate de până la 7,5 kW la 400 V, în regim AC-3. Curentul nominal este de 15 A, iar curentul de utilizare în AC-3 la 400 V este de 15,5 A. Bobina de comandă se alimentează la 230 V c.a.

Contactorul are integrat un contact auxiliar normal deschis (ND). Contactele auxiliare sunt contacte în oglindă, pentru aplicații de siguranță, conforme cu EN 50012. Pe partea frontală se poate monta un bloc cu încă 2 sau 4 contacte auxiliare.

Limite electrice de utilizare

• Tensiune nominală de izolație Ui 690 V, tensiune nominală de utilizare Ue 690 V.
• Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
• AC-3 la 230 V: 15,5 A, pentru motoare de 4 kW.
• AC-3 la 400 V: 15,5 A, pentru motoare de 7,5 kW.
• AC-3 la 690 V: 9 A, pentru motoare de 7 kW.
• AC-4 la 400 V: 7 A, pentru motoare de 3 kW.
• AC-1, montaj deschis la 40 °C: curent termic convențional de 22 A pe 3 poli.
• DC-1: 20 A la 60 V c.c. și 15 A la 220 V c.c.
• Capacitate de închidere conform EN 60947, până la 690 V: 155 A.
• Putere disipată pe 3 poli, la Ith și 60 °C: 2,5 W.

Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,1 × Us.

Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT0.

Conexiuni

Bornele principale au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Se folosește șurubelniță PZ 2 sau șurubelniță dreaptă 0,8 × 5,5 mm / 1 × 6 mm.

• conductor masiv: 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²;
• conductor flexibil cu tub terminal: 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Secțiunile admise sunt: conductor masiv, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²; conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

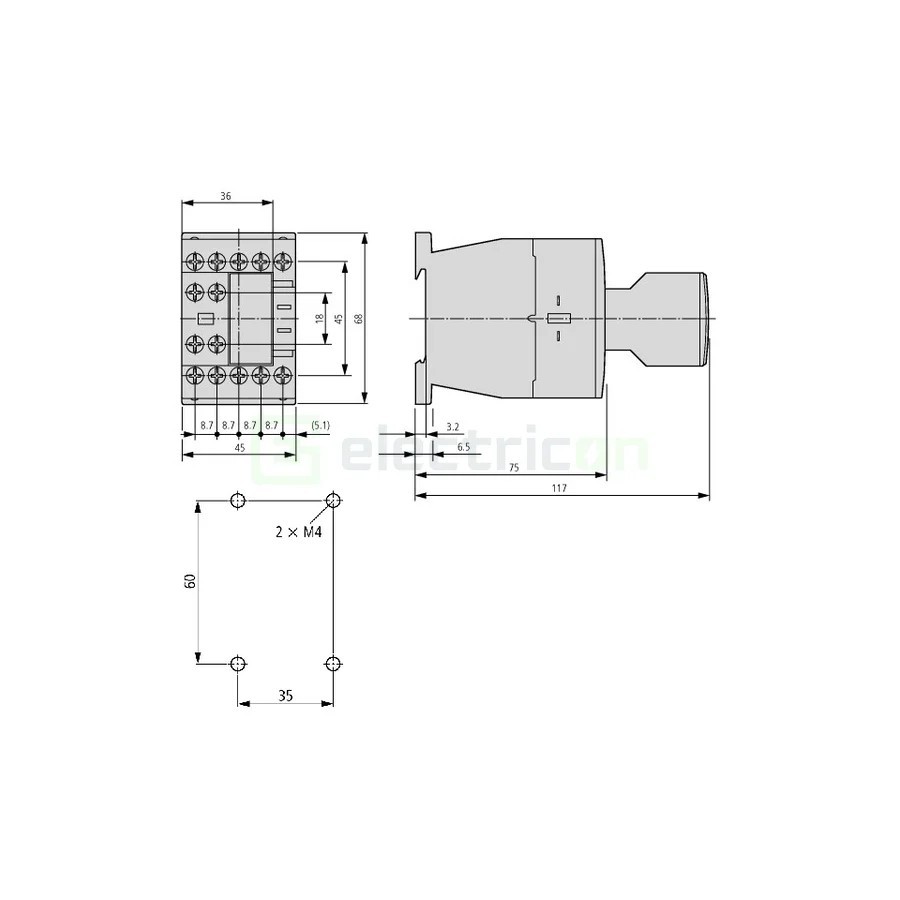

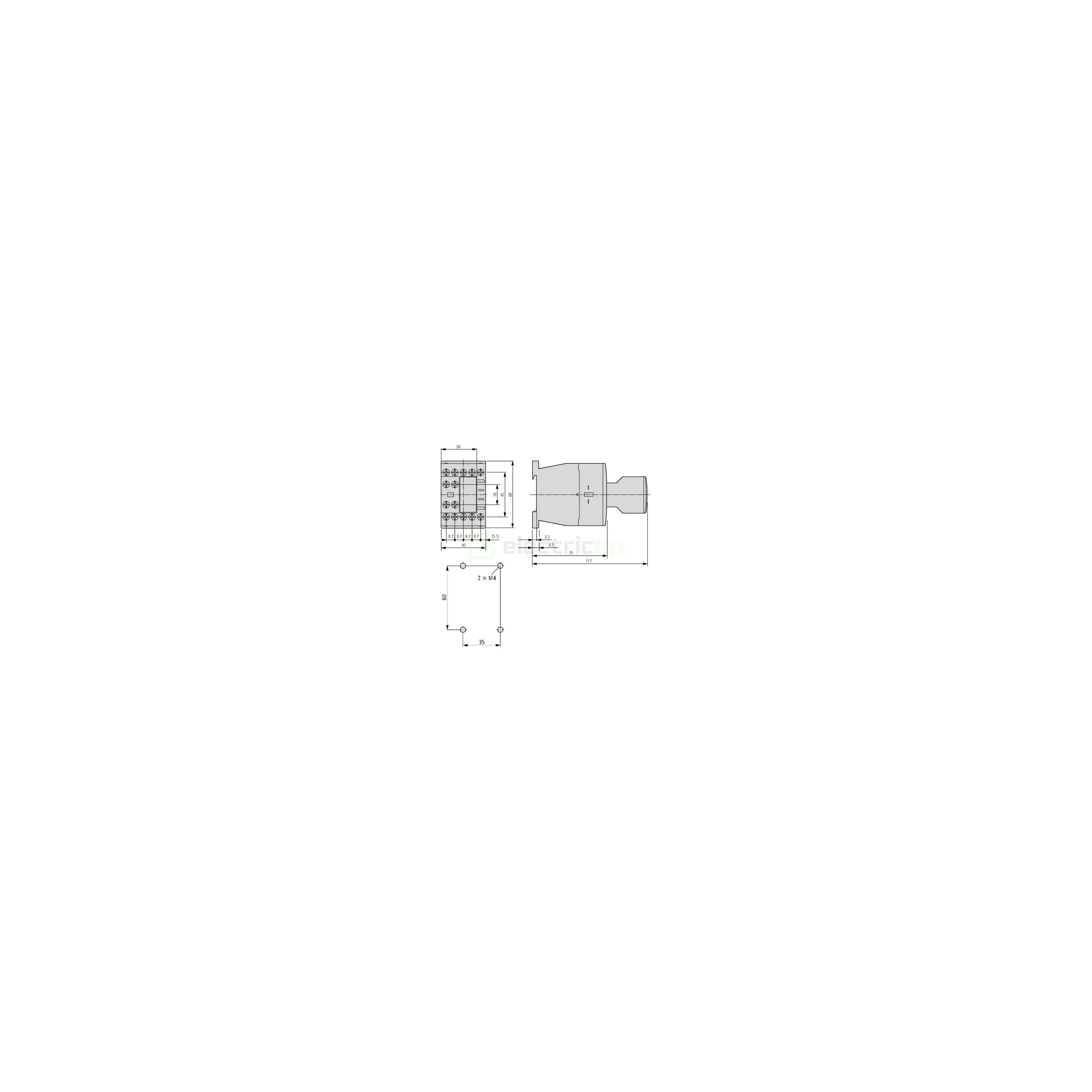

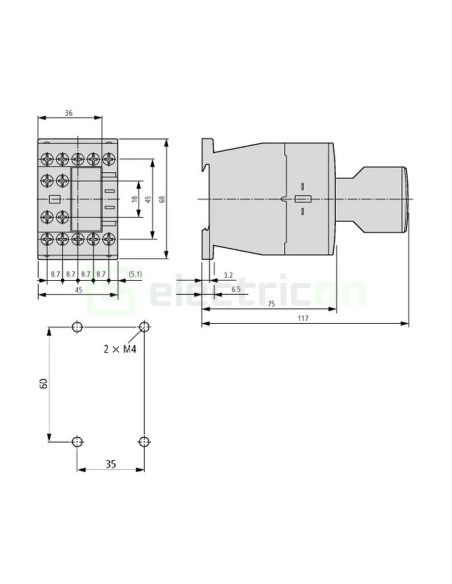

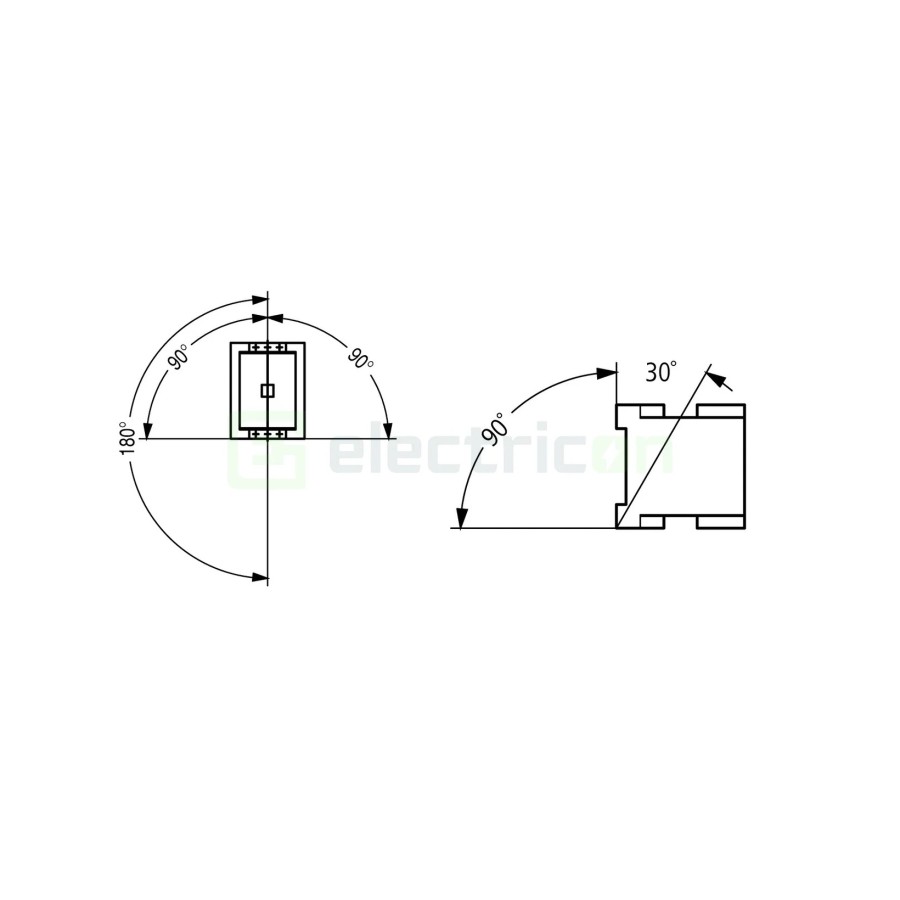

Montaj și construcție

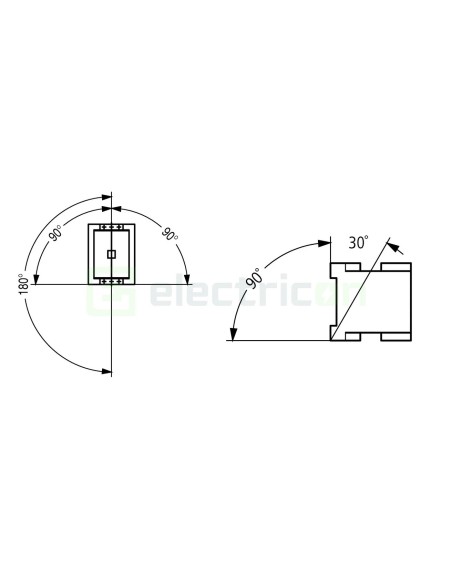

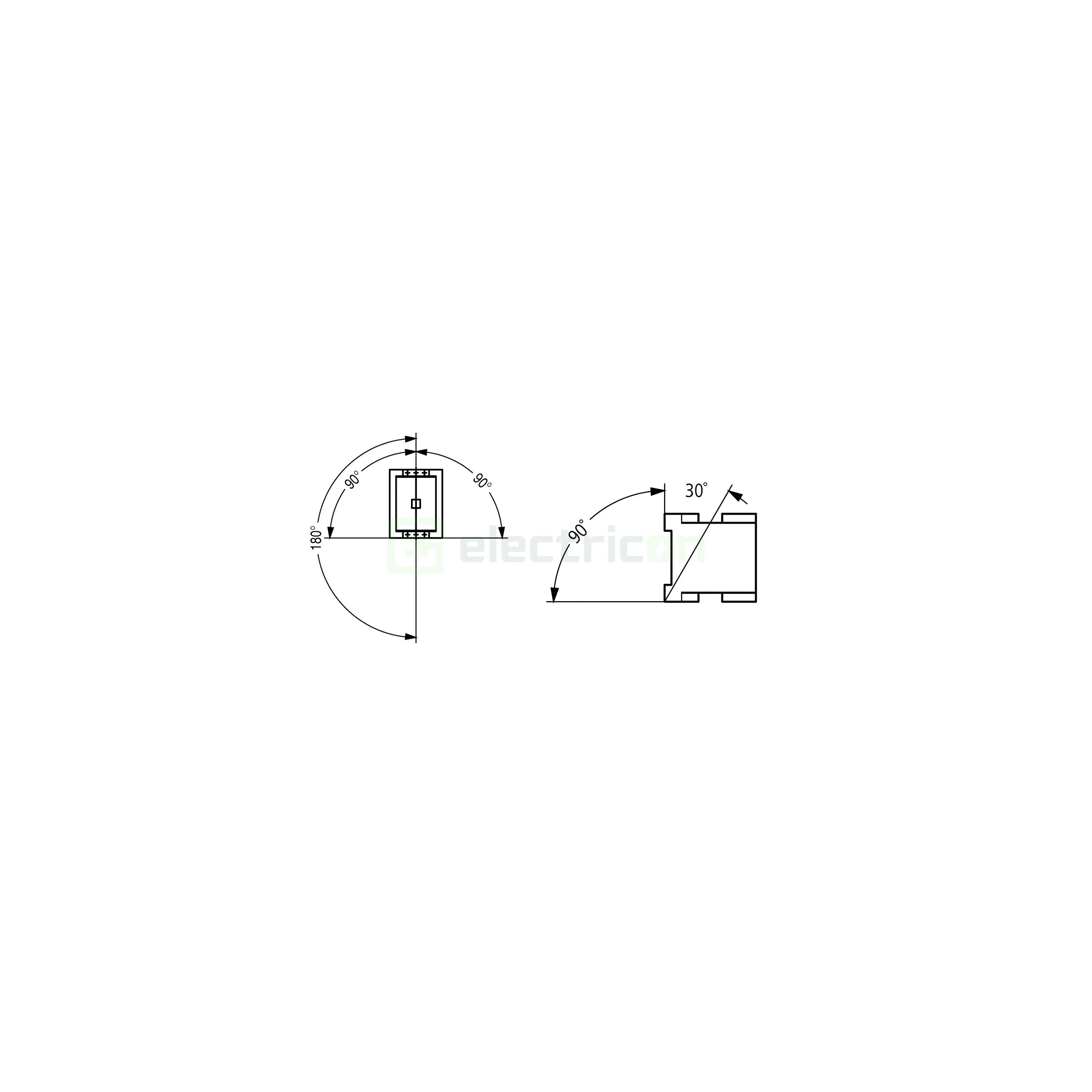

Contactorul se montează pe șină DIN TS35 sau pe placă de montaj. Gradul de protecție este IP20, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –25 … +60 °C.

Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 9000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.

Aplicații

Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 22 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 7 A. Contactele principale comută și sarcini rezistive de curent continuu, în regim DC-1.

Variante înrudite din serie

• Schrack LTD00713: 3 kW / 7 A în AC-3 la 400 V, aceeași mărime constructivă 0;
• Schrack LTD00913: 4 kW / 9 A în AC-3 la 400 V, aceeași mărime constructivă 0;
• Schrack LTD01213: 5,5 kW / 12 A în AC-3 la 400 V, aceeași mărime constructivă 0.

Accesorii recomandate de producător

• Schrack LTZ0D311: bloc frontal de contacte auxiliare 1 ND + 1 NÎ, pentru mărimile 0–1;
• Schrack LTZ0D302: bloc frontal de contacte auxiliare 2 NÎ, pentru mărimile 0–1;
• Schrack LTZ0D222: bloc frontal de contacte auxiliare 2 ND + 2 NÎ, pentru mărimile 0–1;
• Schrack LTZ0D231: bloc frontal de contacte auxiliare 3 ND + 1 NÎ, pentru mărimile 0–1;
• relee termice LTT0, pentru protecția motorului la suprasarcină;
• limitatoare de supratensiuni LTZ0, pentru bobina contactorului.
