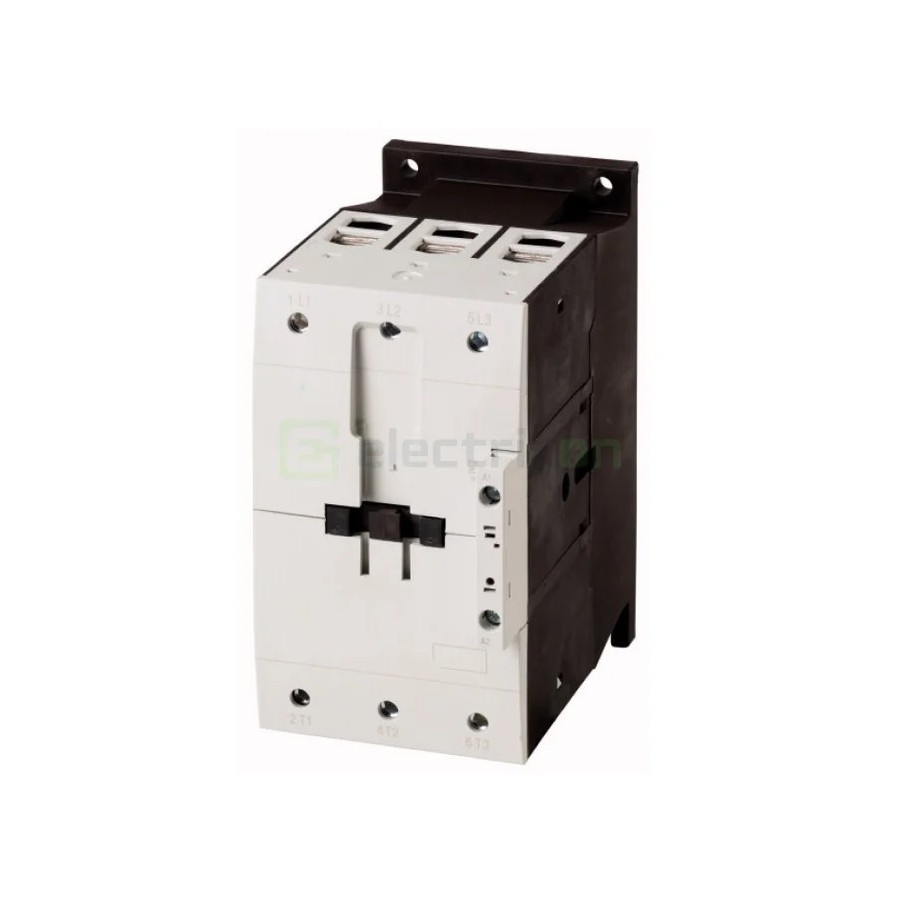

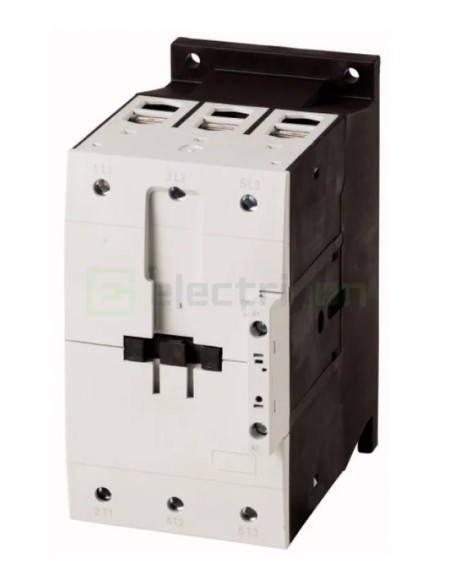

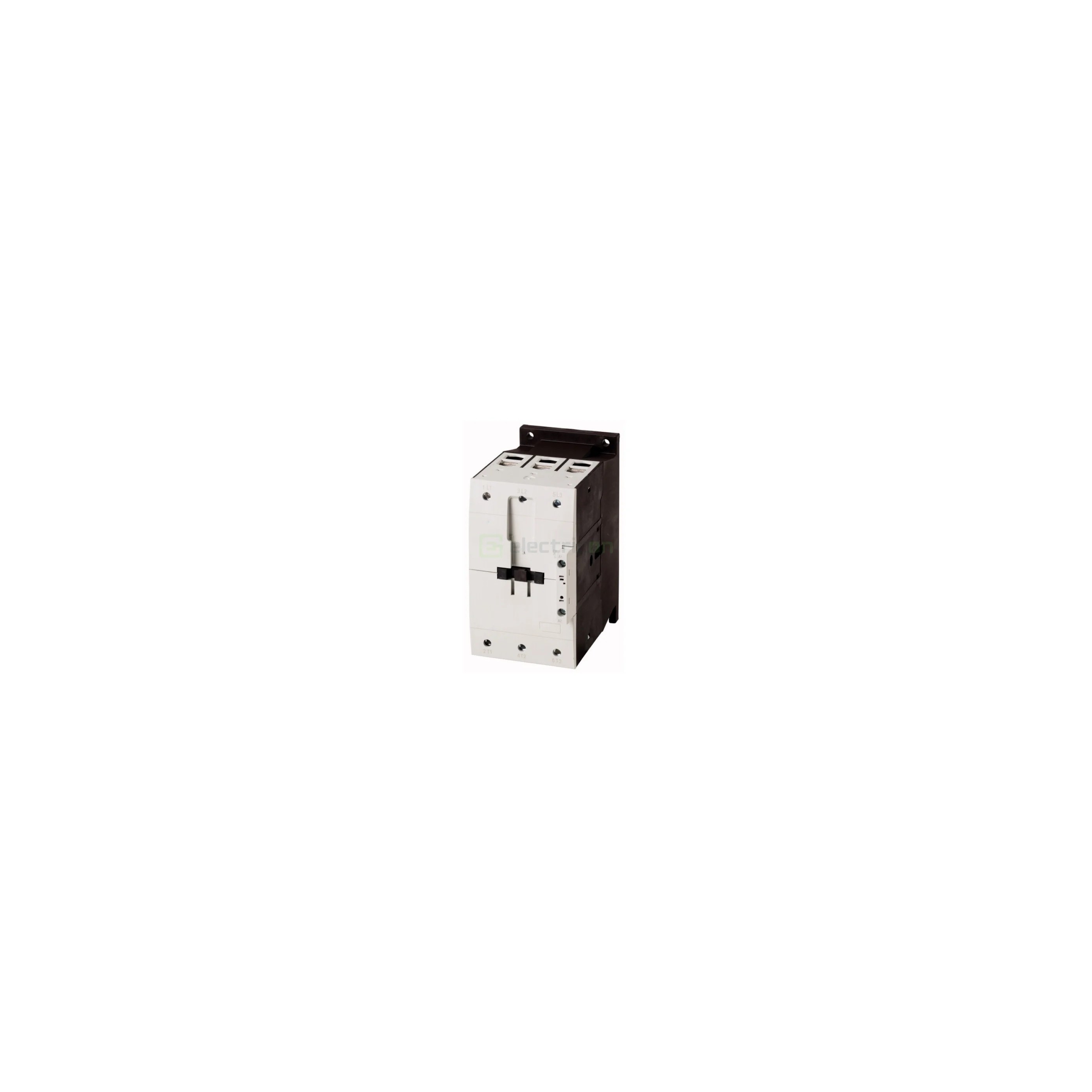

Contactor 3 poli 90 kW / 170 A, bobină 230 V c.a. - Schrack ALEA II LTD31733

Contactor 3 poli 90 kW / 170 A, bobină 230 V c.a. Schrack ALEA II LTD31733

Schrack LTD31733 este un contactor tripolar din seria ALEA II, mărimea constructivă 3. Comută motoare trifazate de până la 90 kW la 400 V, în regim AC-3. Curentul de utilizare în AC-3 la 400 V este de 170 A. Bobina de comandă se alimentează la 230 V c.a.

Contactorul nu are contacte auxiliare integrate. Contactele auxiliare se adaugă cu un bloc frontal de 2 sau 4 contacte, conforme cu EN 50012, sau cu blocuri laterale.

Limite electrice de utilizare

• Tensiune nominală de izolație Ui 690 V, tensiune nominală de utilizare Ue 690 V.
• Tensiune de ținere la impuls Uimp 8 kV, categoria de supratensiune III.
• AC-3 la 230 V: 170 A, pentru motoare de 52 kW.
• AC-3 la 400 V: 170 A, pentru motoare de 90 kW.
• AC-3 la 690 V: 100 A, pentru motoare de 96 kW.
• AC-4 la 400 V: 65 A, pentru motoare de 33 kW.
• AC-1, montaj deschis la 40 °C: curent termic convențional de 225 A pe 3 poli.
• DC-1: 160 A la 60 V c.c. și 90 A la 220 V c.c.
• Capacitate de închidere conform EN 60947, până la 690 V: 2100 A.
• Putere disipată pe 3 poli, la Ith și 60 °C: 48,7 W.

Bobina închide contactorul la o tensiune de comandă între 0,8 și 1,15 × Us.

Contactorul nu asigură protecție la suprasarcină și la scurtcircuit. Pentru protecția motorului la suprasarcină se combină cu un releu termic LTT3.

Conexiuni

Bornele principale au șuruburi M10 și se strâng la 14 Nm. Lungimea de dezizolare este de 24 mm.

• conductor flexibil cu tub terminal: 1 × 10 … 95 mm² sau 2 × 10 … 70 mm².

Bornele contactelor auxiliare au șuruburi M3,5 și se strâng la 1,2 Nm. Lungimea de dezizolare este de 10 mm. Secțiunile admise sunt: conductor masiv, 1 × 0,75 … 4 mm² sau 2 × 0,75 … 2,5 mm²; conductor flexibil cu tub terminal, 1 × 0,75 … 2,5 mm² sau 2 × 0,75 … 2,5 mm².

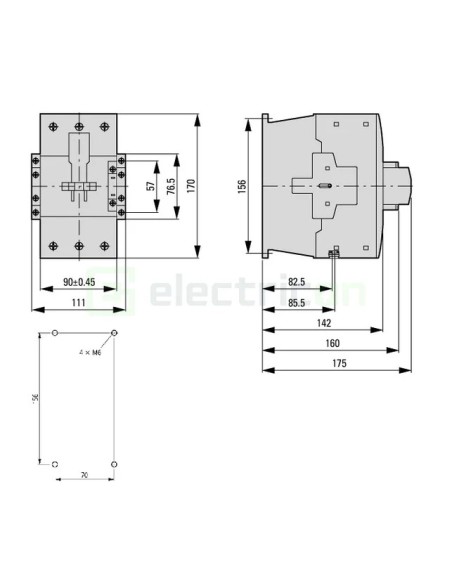

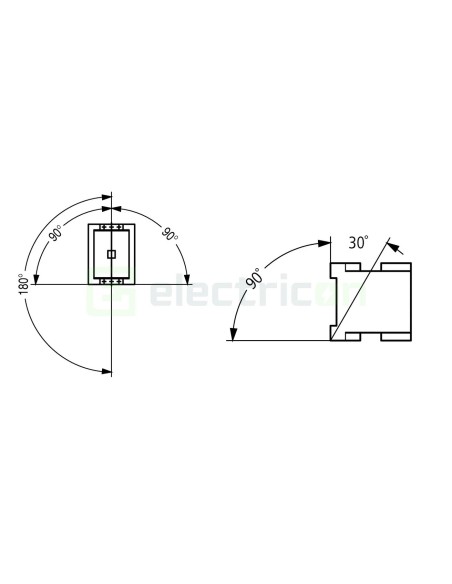

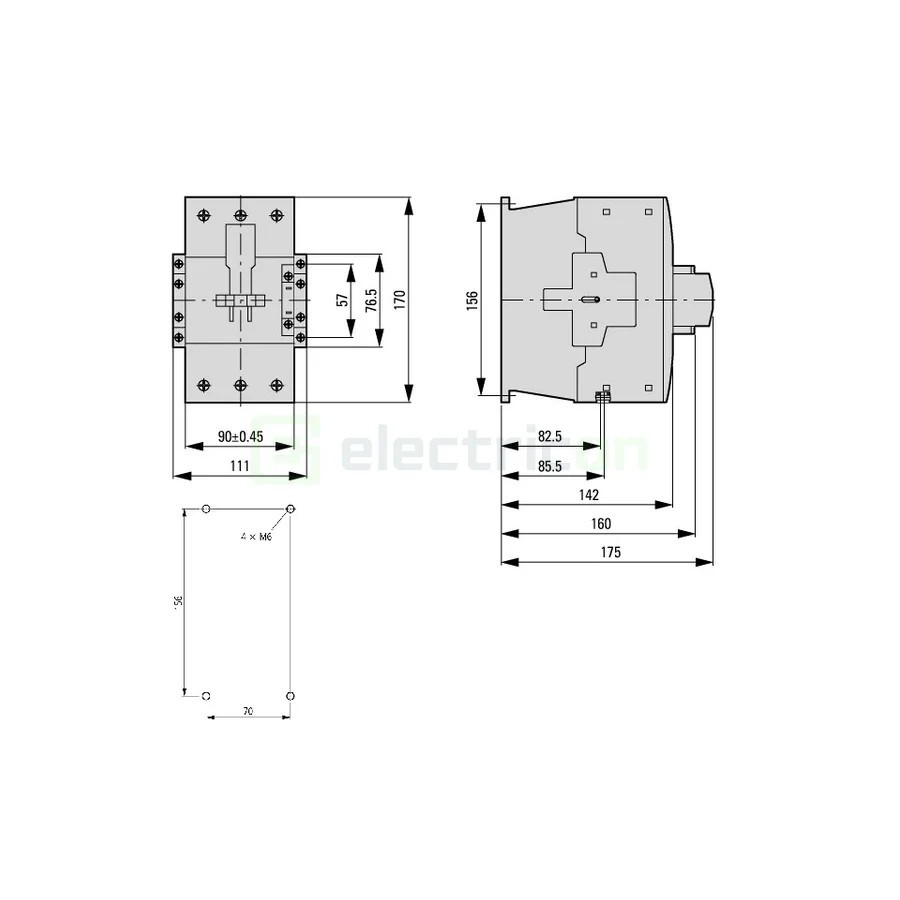

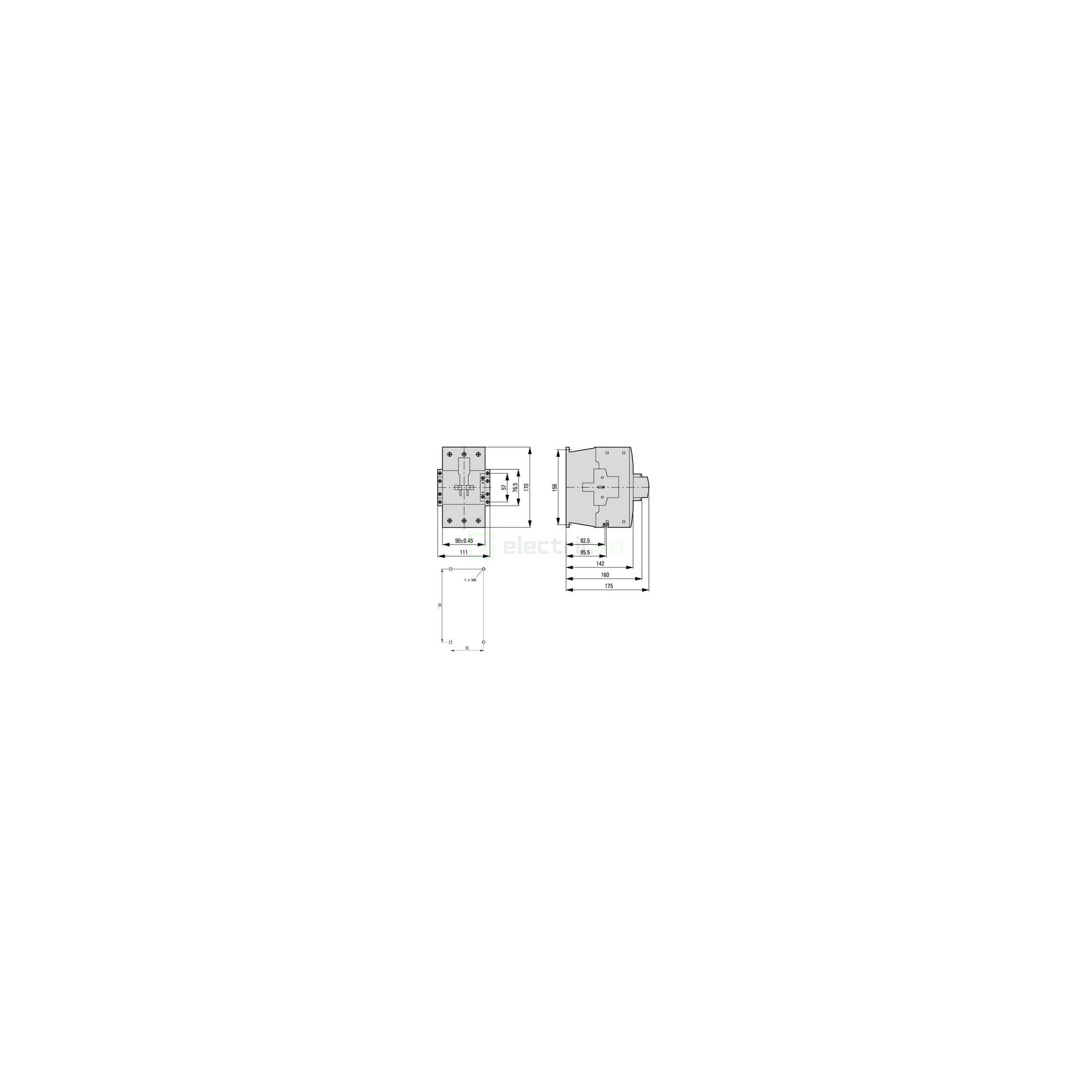

Montaj și construcție

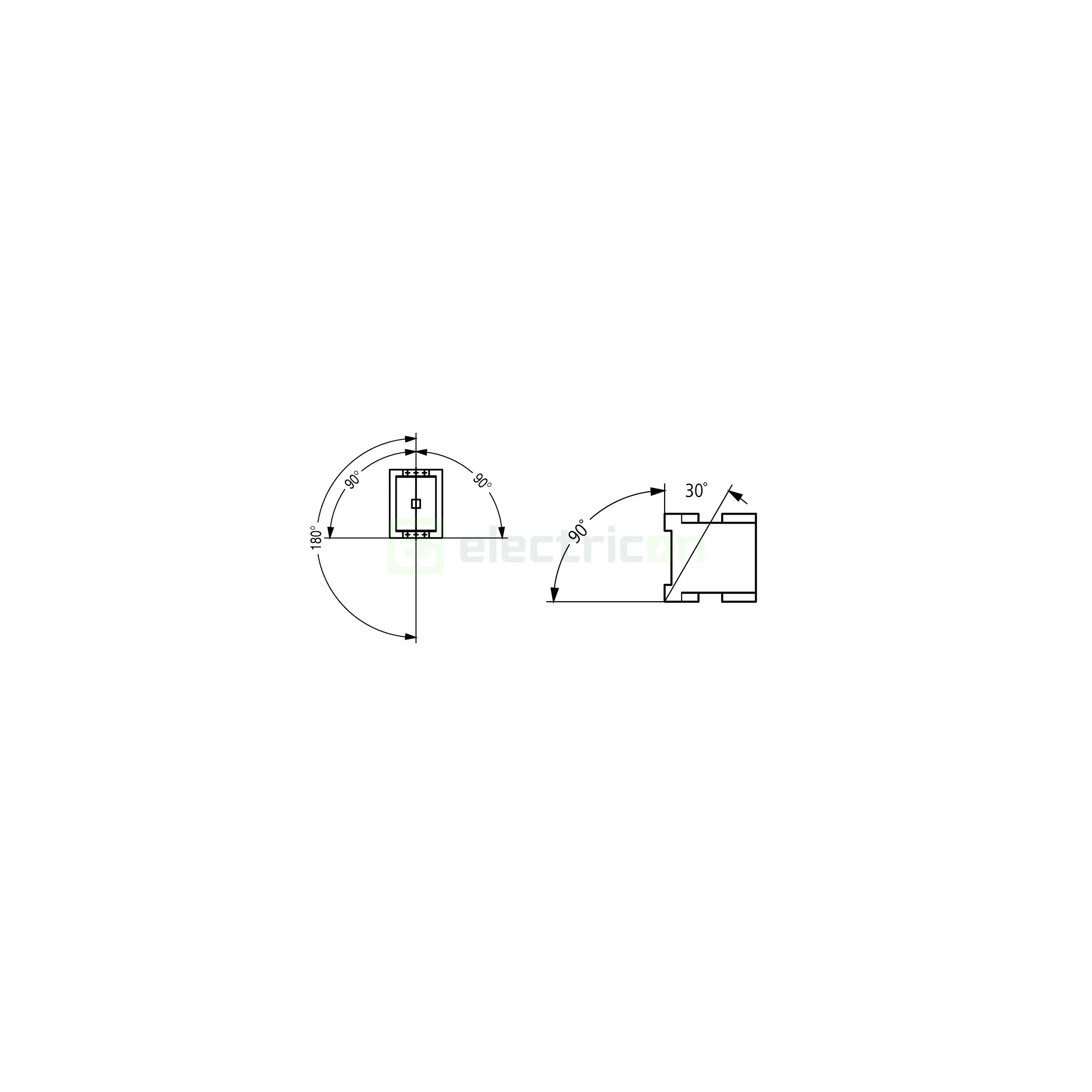

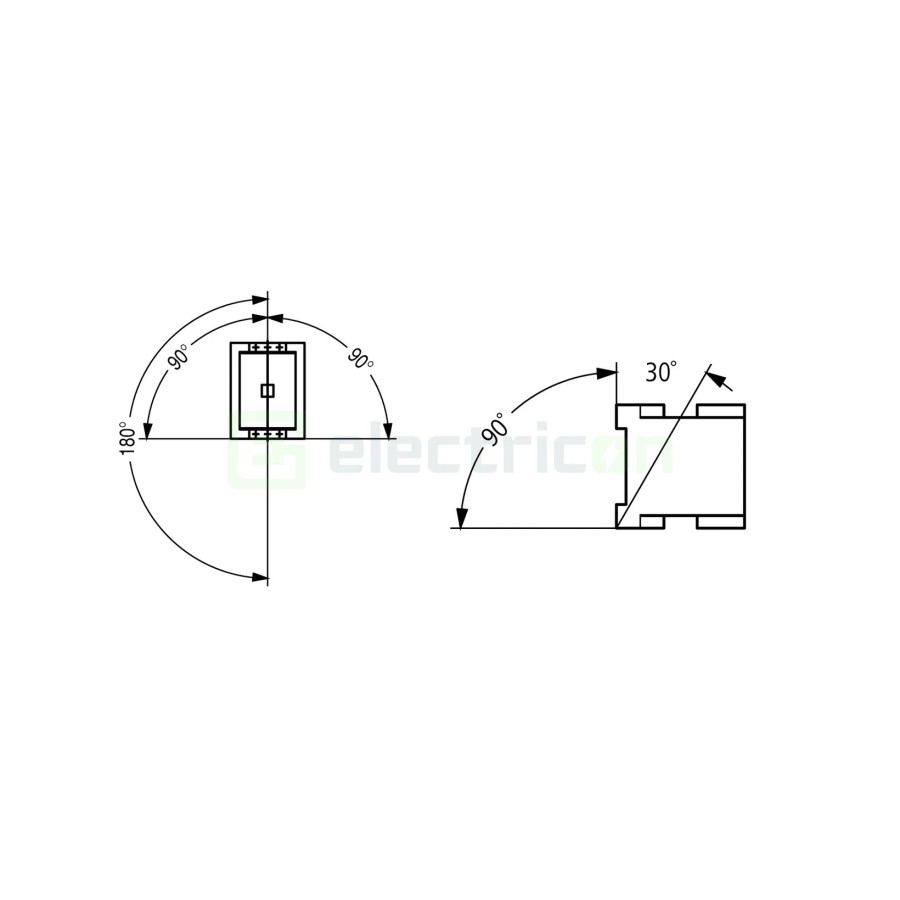

Contactorul se montează pe șină DIN TS35 sau pe placă de montaj. Gradul de protecție este IP00, iar gradul de poluare este 3. Temperatura ambiantă de funcționare este de –25 … +60 °C.

Durabilitatea mecanică este de 10 000 000 de manevre. Frecvența maximă a comutărilor este de 3000 de manevre pe oră. Acționarea frontală este protejată la atingerea cu degetul și cu dosul palmei, conform EN 50274.

Aplicații

Seria LTD este destinată comutației motoarelor trifazate, în regim AC-3. În regim AC-1, pentru sarcini rezistive, curentul termic convențional este de 225 A pe 3 poli, la 40 °C. În regim AC-4, cu porniri prin impuls și frânare prin contracurent, curentul admis la 400 V este de 65 A. Contactele principale comută și sarcini rezistive de curent continuu, în regim DC-1.

Variante înrudite din serie

• Schrack LTD39533: 45 kW / 95 A în AC-3 la 400 V, aceeași mărime constructivă 3;
• Schrack LTD31133: 55 kW / 115 A în AC-3 la 400 V, aceeași mărime constructivă 3.

Accesorii recomandate de producător

• Schrack LTZ3D420: bloc frontal 2 ND, mărimile 2–3;
• Schrack LTZ3D411: bloc frontal 1 ND + 1 NÎ, mărimile 2–3;
• Schrack LTZ3D402: bloc frontal 2 NÎ, mărimile 2–3;
• Schrack LTZ3D140: bloc frontal 4 ND, mărimile 2–3;
• Schrack LTZ3D131: bloc frontal 3 ND + 1 NÎ, mărimile 2–3;
• Schrack LTZ3D122: bloc frontal 2 ND + 2 NÎ, mărimile 2–3;
• Schrack LTZ3D113: bloc frontal 1 ND + 3 NÎ, mărimile 2–3;
• Schrack LTZ3D104: bloc frontal 4 NÎ, mărimile 2–3;
• Schrack LTZ3D711: bloc lateral 1 ND + 1 NÎ, poziția 1, mărimile 2–4;
• Schrack LTZ3D811: bloc lateral 1 ND + 1 NÎ, poziția 2, mărimile 2–4;
• relee termice LTT3, pentru protecția motorului la suprasarcină;
• limitatoare de supratensiuni LTZ3, pentru bobina contactorului.
